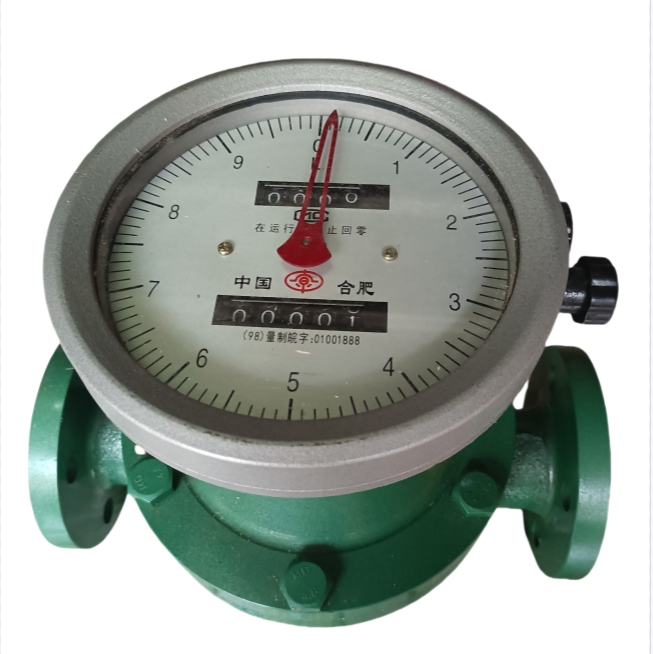

椭圆齿轮流量计

椭圆齿轮流量计是一种指针显示，字轮累积计数装置及回零装置的轻型容积式流量仪表，广泛应用于各工业领域的液体流量控制，适用于各种类型的液体测量，如原油、柴油、汽油等，具有量程大，精度高，使用和维修方便等特点，选用不同的制造材料，可满足石油、化工、医药、食品、冶金、电力、交通等各领域的液体流量计量。

一.工作原理与结构

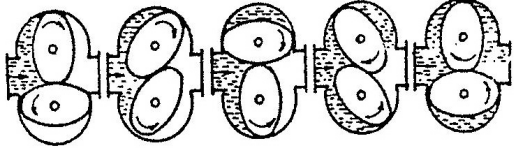

流量计是由计量箱和装在计量箱内的一对椭圆齿轮，与上下盖板构成一个密封的初月形空腔（由于齿轮的转动，所以不是密封的）作为一次排量的计算单位。当被测液体经管道进入流量计时，由于进出口处产生的压力差推动一对齿轮连续旋转，不断地把经初月形空腔计量后的液体输送到出口处，椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量（原理见图1）。

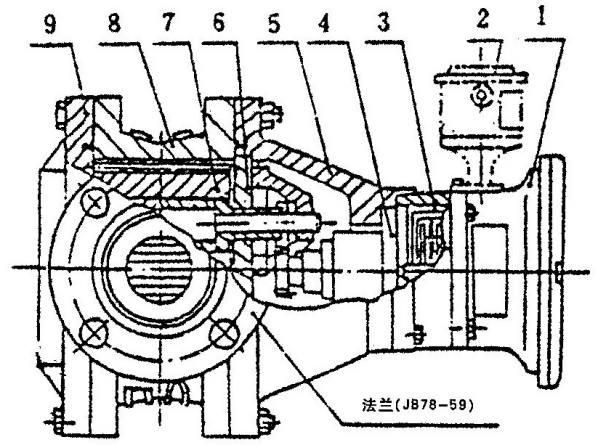

流量计主要是由壳体、计数器、椭圆齿轮和联轴器（分磁性联轴器和轴向联轴器）等组成（结构见图2）。

1、计数器 2发信器 3、精度调节器（DN50以上使用）4、密封联轴器

5、前盖 6、盖板 7、椭圆齿轮 8、壳体 9、后盖

三、 技术数据：

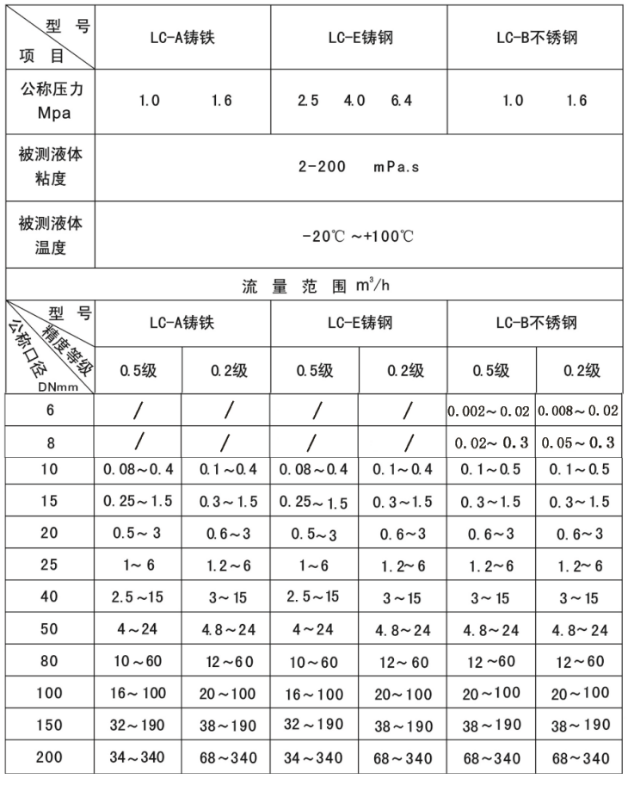

(一)普通铸铁型(A)、铸钢型(E)、不锈钢型(B)椭圆齿轮流量计

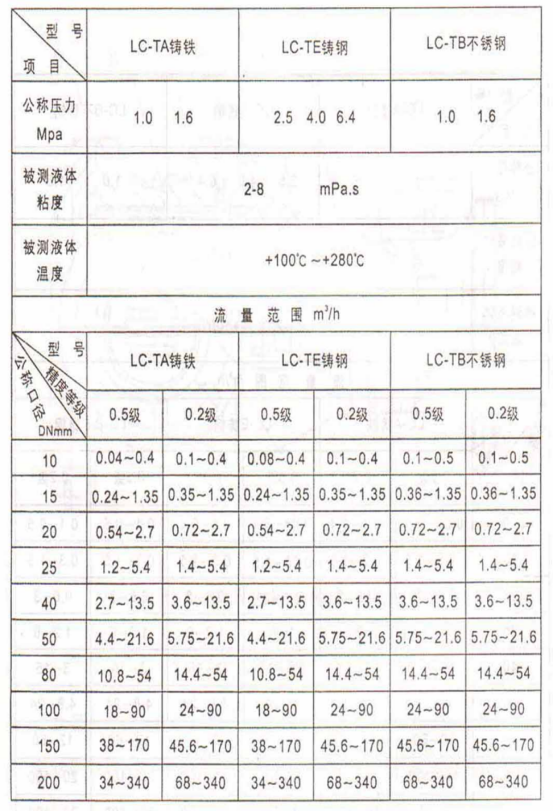

(二) 高温铸铁型(TA)、铸钢型(TE)、不锈钢型(TB)椭圆齿轮流量计

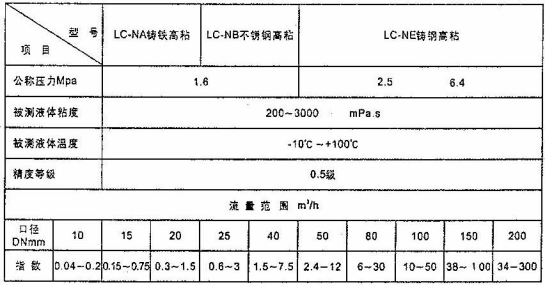

(三)高粘度铸铁型(NA)、铸钢型(NE)椭圆齿轮流量计

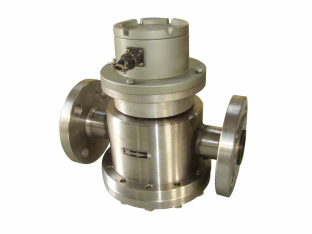

四、LC-13型椭圆齿轮流量变送器

LC-13型椭圆齿轮流量变送器是由本体和QF13型发信器组成，可将管到内液体流量转换为电脉冲信号输出。他与我厂生产的EL系列显示仪表配套使用（可与能接受该信号的其他仪表，如微机、显示仪表配套）。通过电子仪表直接显示流经管道中液体总量及瞬时流量，适宜于远距离显示，自控调节、电脑加油等场合。

1、技术性能

1）允许基本误差：±0.2％

2）被测液体粘度：0.6～200mpa.s

3）被测液体温度：-10～+65℃

4）极大工作压力

铸铁、不锈钢1.6Mpa

铸钢：DN20～25，2.5Mpa，DN~15,DN40,6.4Mpa

5）主要材质：铸铁、铸钢、不锈钢

6）管道连接法兰：JB78-59，JB79-59

7）发信装置：QF13发信器

a、供电：12VDC（我厂显示仪表中已配）

b、脉冲幅度V＝4V（方波）低电平＜4.5V，

高电平＞8.5V

c、传输距离：1Km（金属屏蔽线导线电阻≤39Ω）

8）电性能精度：±1个脉冲

9）防爆等级：IAⅡCT5

10）防爆安全栅型号：NF713

五、QF发信器

在本厂生产带A1、E1＋T计数器的椭圆齿轮流量计上（或变送器上）安装发信器，即可远传发信，它将被测介质的流量转换成电脉冲信号，从而实现系统自动控制。

QF发信器是由高频振荡器、检测器、检波、整形电路组成，当开槽金属片回转于振荡回路与检测器的耦合线圈，即干扰磁力线，使之获得一串调幅信号，经检波后送入整形电路为方波，由于负载电阻上压降变化，电流也相应变化，同时发信器二端子有高低电平反转。

（一）结构

（二）技术参数

1、工作电压：12VDC 2工作电压范围：11～15VDC

3、输出信号：V＝4V（方波）低电平＜4.5V，高电平＞8.5V

4、远传距离：1Km（金属屏蔽线导线电阻≤39Ω）

5、环境温度：-10～+65℃ 6、防爆等级：a：iaⅡCT5 b:dⅡBT4

(三)QF发信器输出线连接

1、QF-Ⅰ发信器输出线连接 2、QF-Ⅱ发信器输出线连接

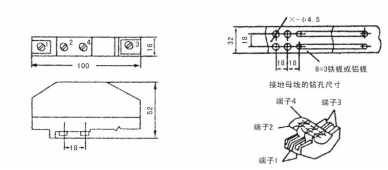

（四）安全栅外形及安装尺寸（JF型）

注：本厂可配JF型安全栅，用户在订货时必须加以说明

（五）防爆性能

IQF防爆发信器是与椭圆齿轮流量计配套使用在iaⅡCT5 和dⅡBT4级场所的脉冲发信器装置，防爆形式分别为本质安全型和隔爆型，在外壳上有明显的防爆标志，IQF发信器与安全栅相连接后与显示仪表配套使用。
