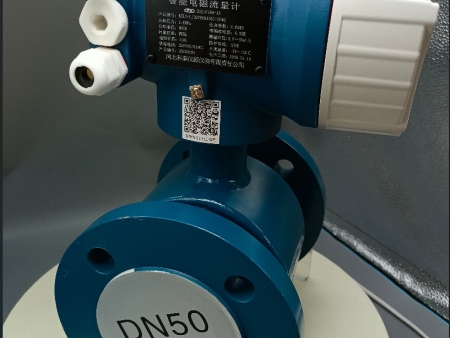

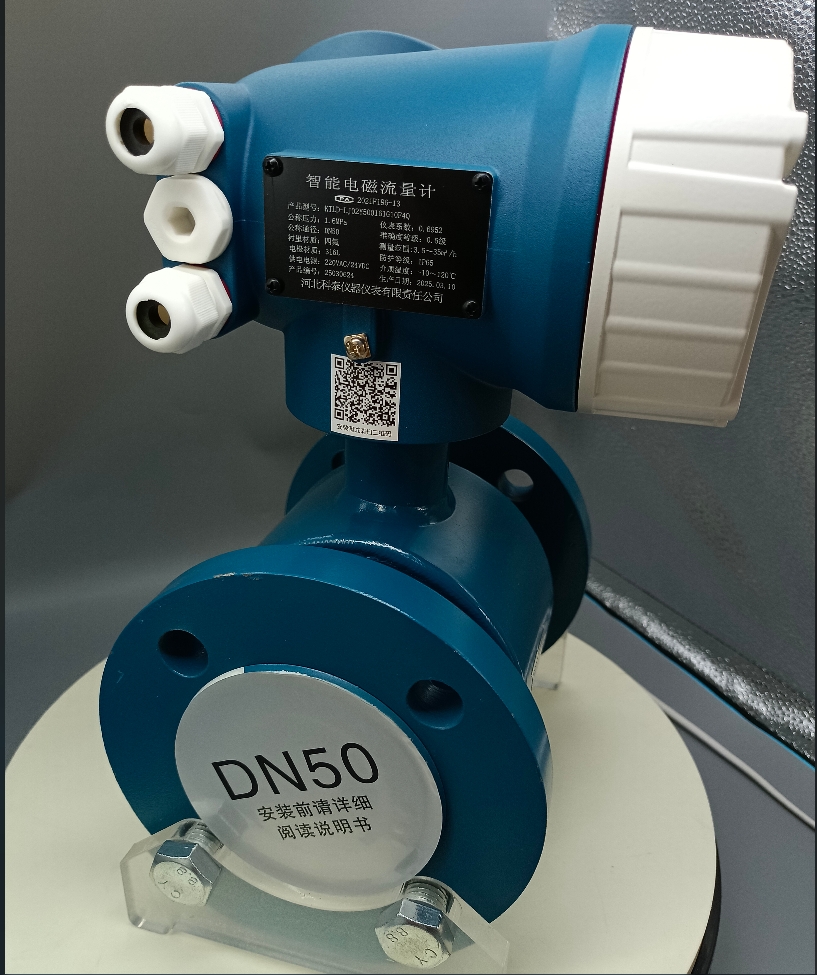

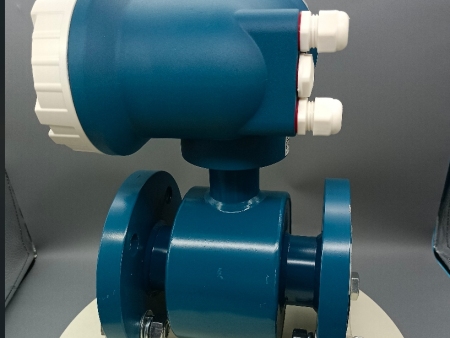

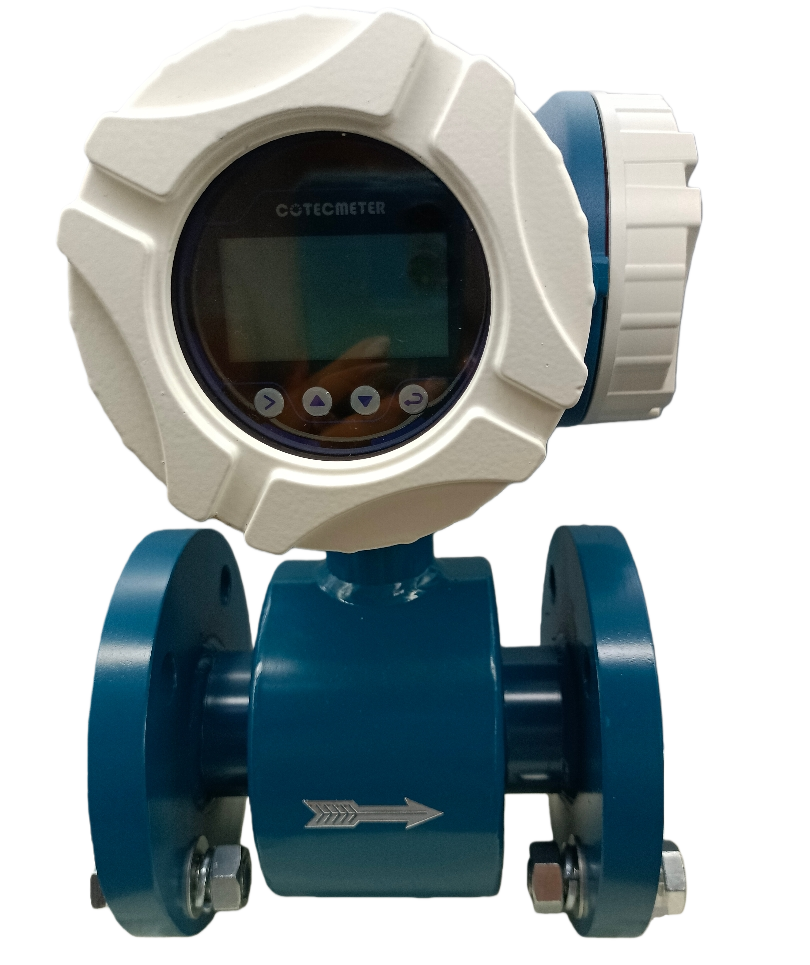

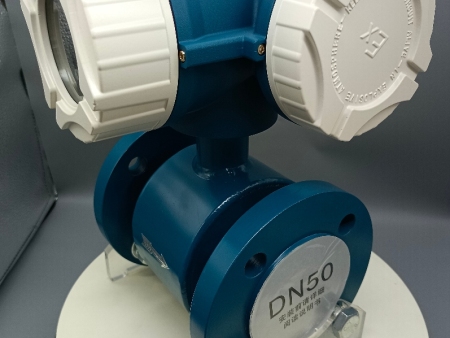

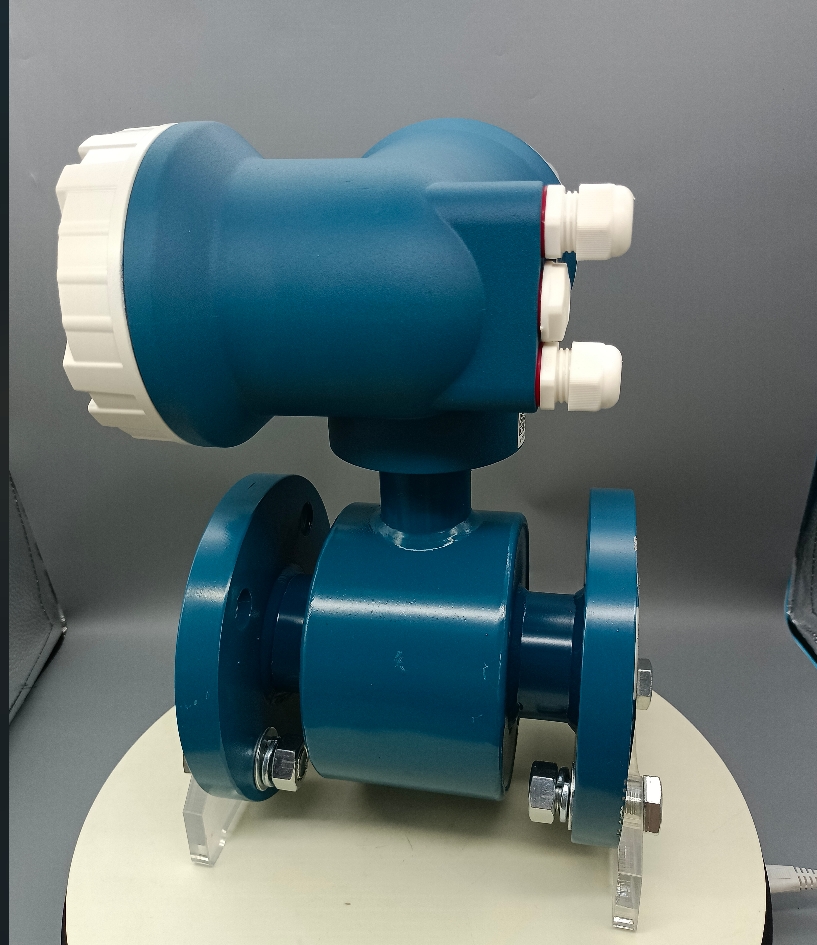

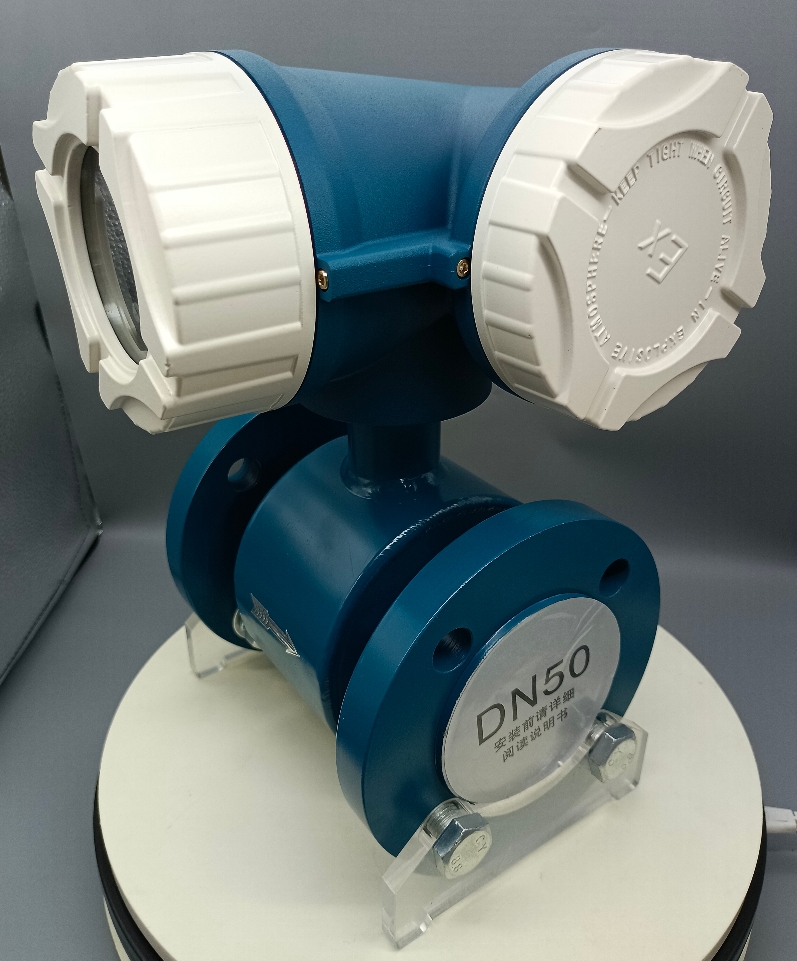

KTLD-L系列电磁流量计

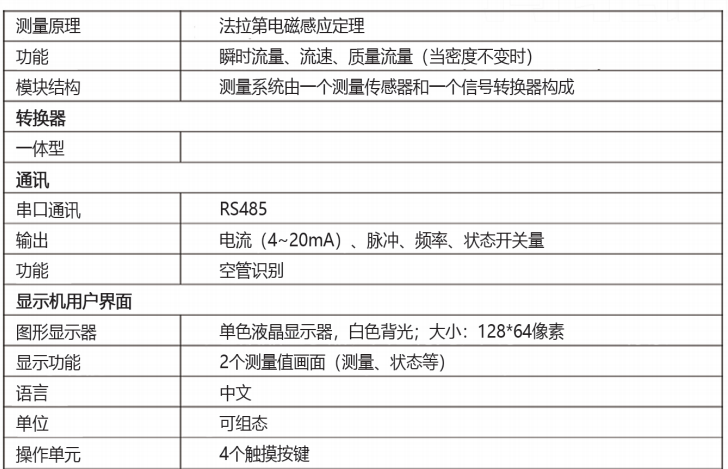

测量系统

测量精度

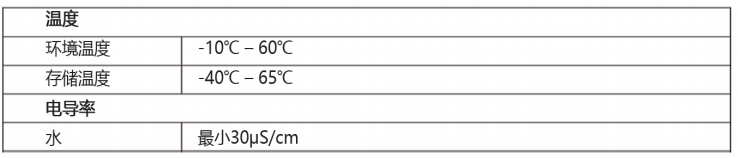

运行环境

材料

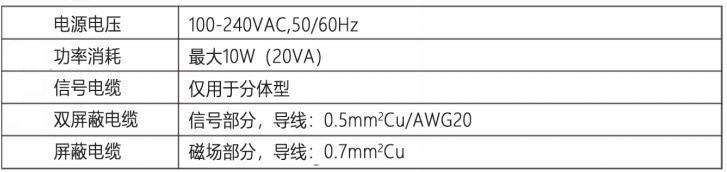

电气连接

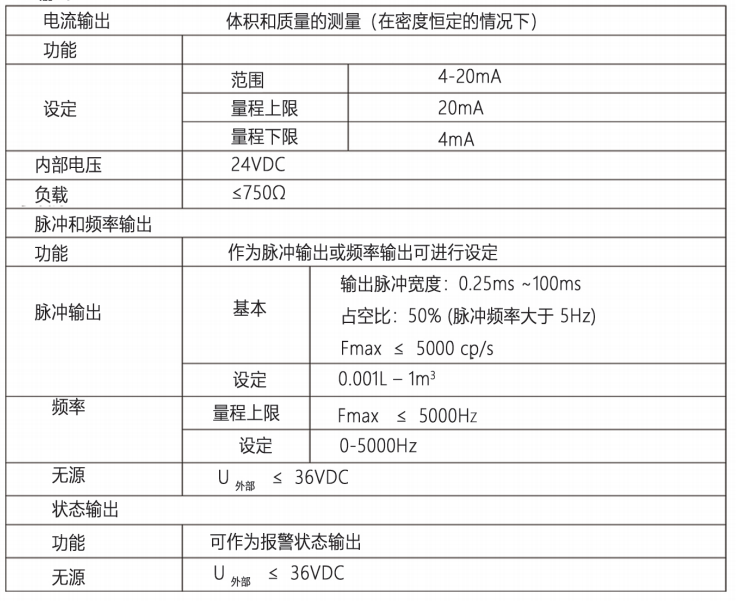

输出

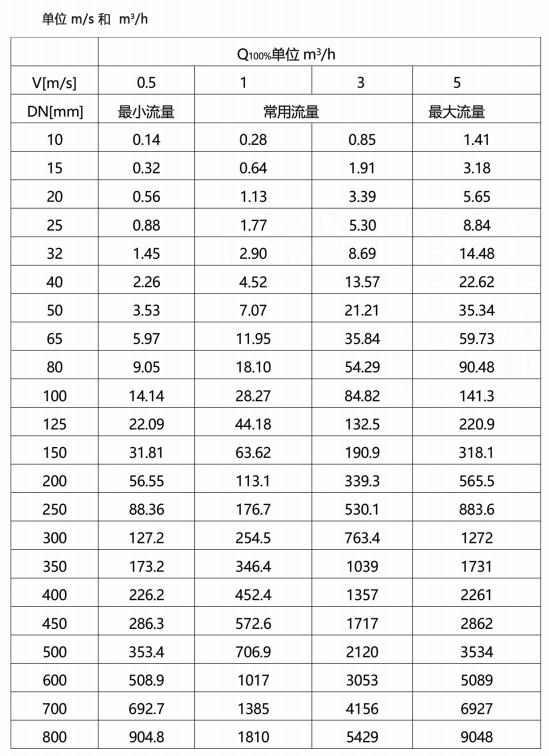

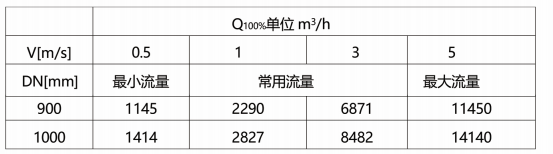

流量表

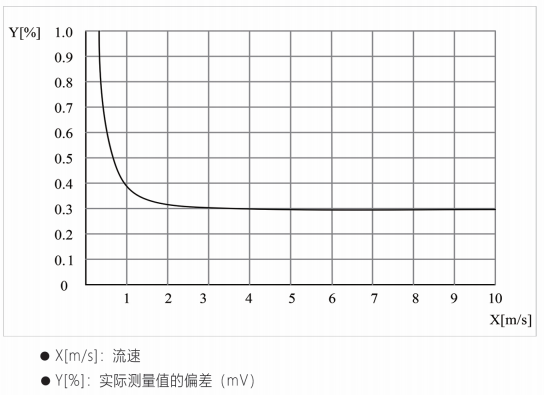

精度

参比条件

介质:水

温度:20℃

压力:0.1MPa

进口支管道:>5DN

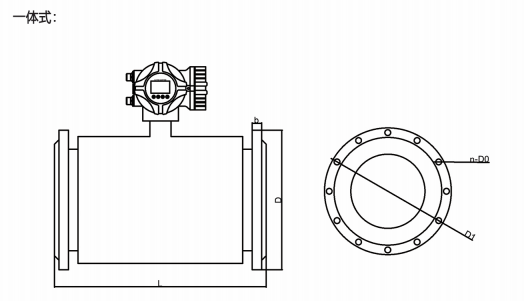

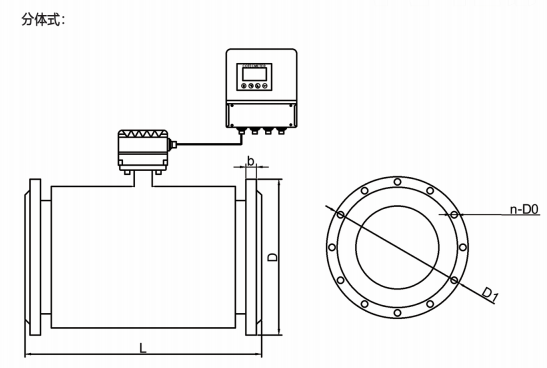

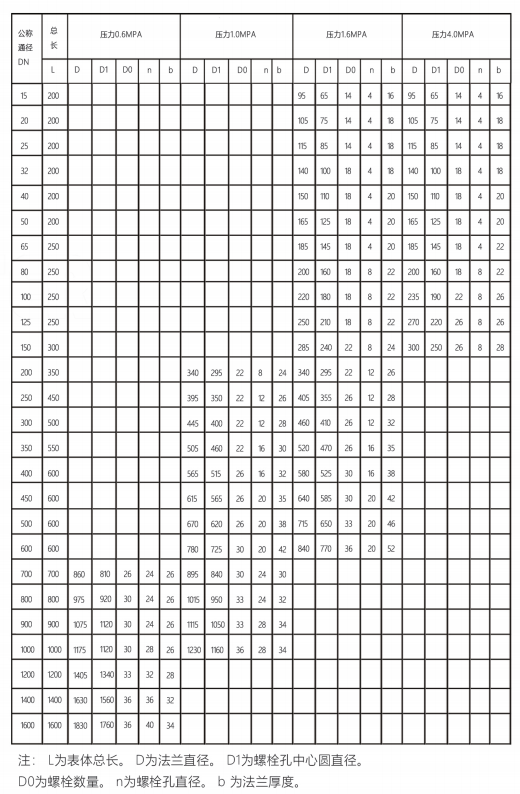

外形尺寸

产品选型

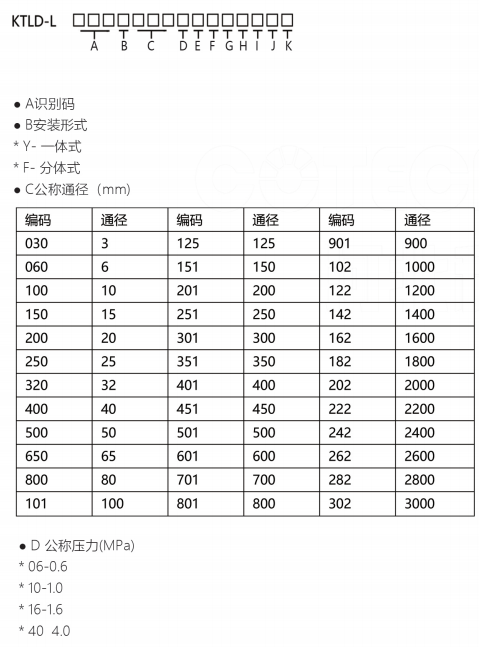

1.产品选型表

*XX 特殊订货

E 衬里材料

*1-聚四氟乙烯(F4)

*2-橡胶

*3-乙烯-四氟乙烯共聚物(ETFE)

*4-聚全氟乙丙烯(F46)

*5-PFA

F电极材料

*G-不锈钢

*B-哈氏合金B￥睽

*C-哈氏合金C

*|-钛

*A-钽

*Y-铂铱合金

*W-不锈钢涂覆碳化钨

G 防护等级

*1-IP65

*2-IP68+IP65(即传感器IP68+转化器IP65)

*3-IP67+IP65(即传感器IP67+转化器IP65)

H 防爆标志

*0-无

*1-防爆型

1连接方式

*F-法兰连接

*S-螺纹连接

*K-卡盘连接

J.供电电源

*1-3.6VDC电池供电

*2-24VDC

*3-220VAC

*4-24VDC/220VAC双供电

K 输出方式

*M-脉冲输出

*D-电流输出

*R-RS485

*Q-全功能输出

*T-冷/热量计量

*D-电流输出

*R-RS485

*Q-全功能输出

*T-冷/热量计量

2 电极及衬里选型

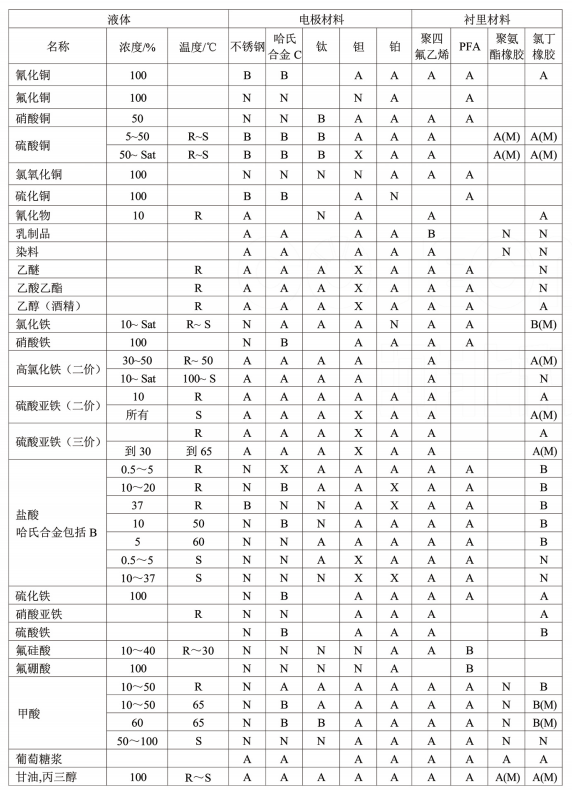

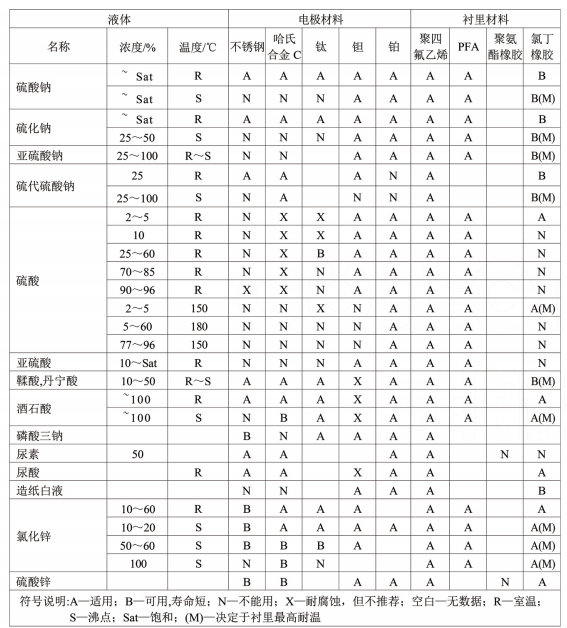

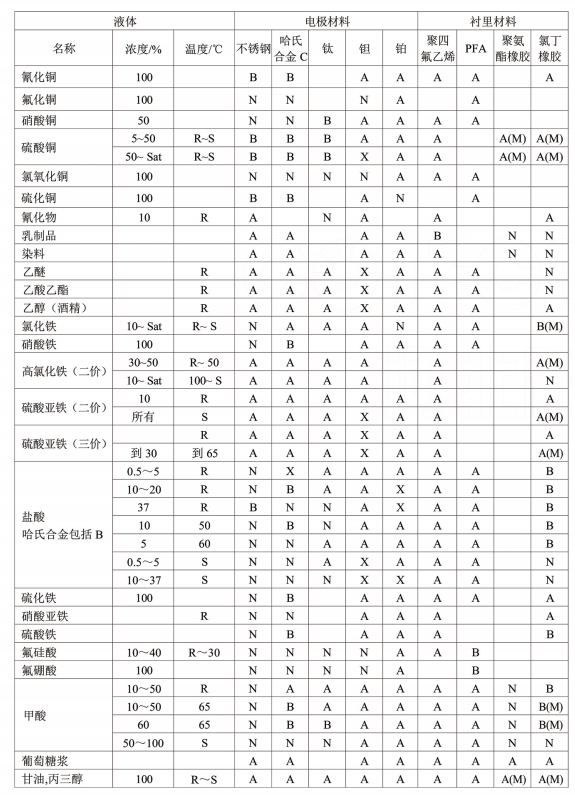

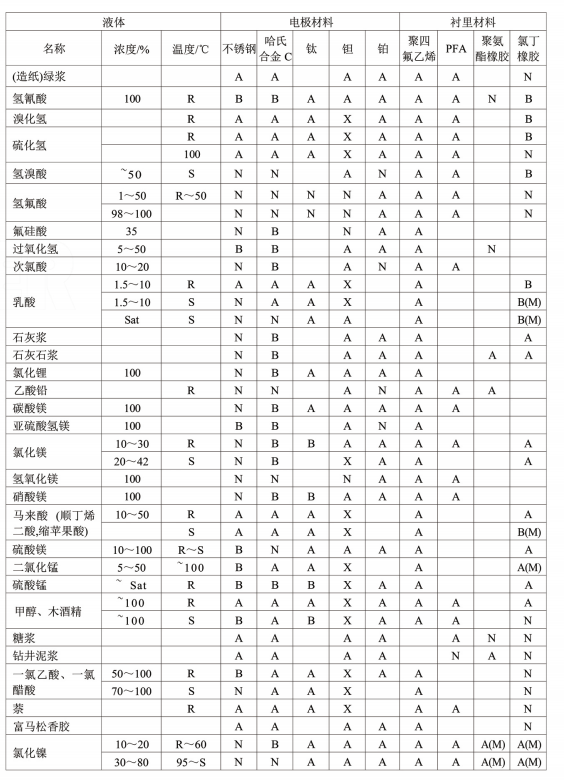

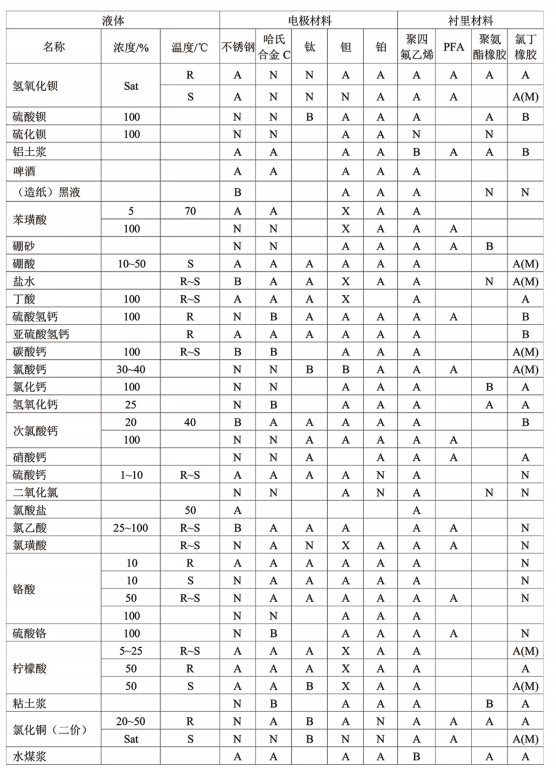

电磁流量计电极和衬里材料耐腐蚀性能一览表(仅供参考)

本一览表选自多种资料，材料的“适用“或“不适用“只是一个概貌，由于各资料体例不一，有些列出液体浓度和温度范围，有些则未列。未列出浓度和温度范围者并不是说在任何浓度和温度范围都“适用”。

液体的混合配比、浓度和温度对材料的耐腐蚀性影响很大，而微量杂质和溶解气体以及流动速度等其 他因素也影响材料的耐腐蚀性。用户应按实际使用条件进行调查，必要时可取现场介质对初定拟选材料进 行实验室耐腐蚀试验，现场挂片作接近实际使用条件的试验。

本一览表仅作为初选时参考，资料中所称“适用“不应被解释为“建议”，能否适用最后应由使用者决定。

表格中符号:A为适用:B为可用，但寿命短:X为虽有良好耐腐蚀性，但因电极表面效应影响而不推荐使用:N 为不能用:空白为无数据;R为室温;5沸点;Sat 为饱和;(M)为决定于衬里最高耐温。
