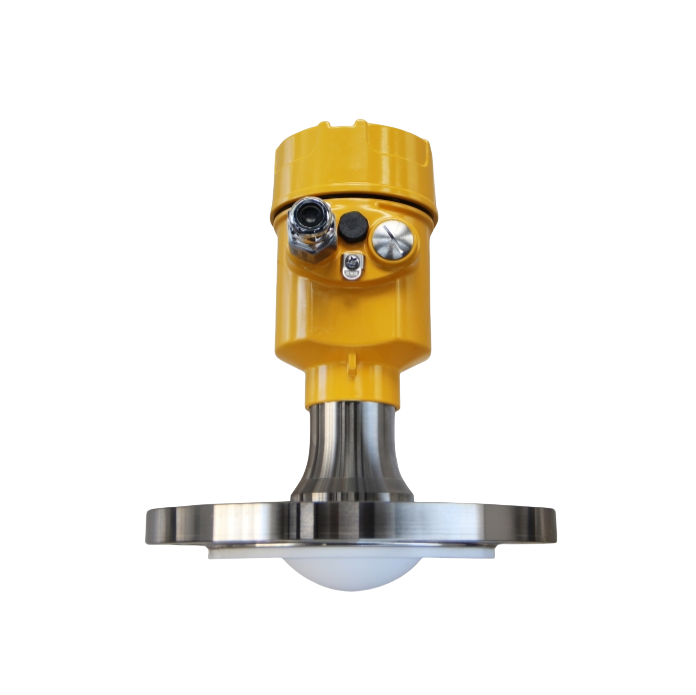

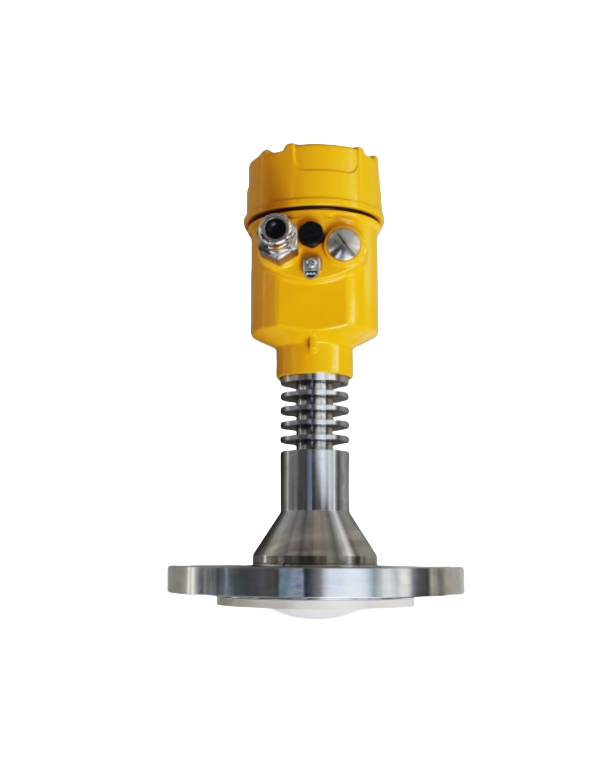

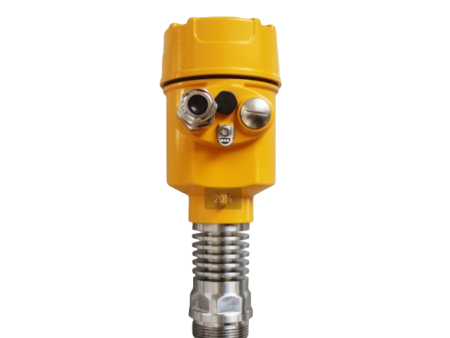

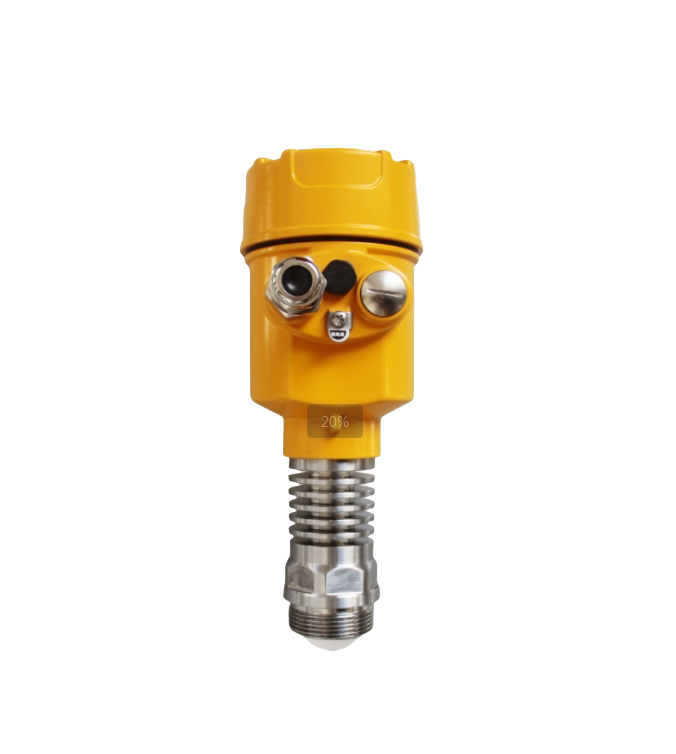

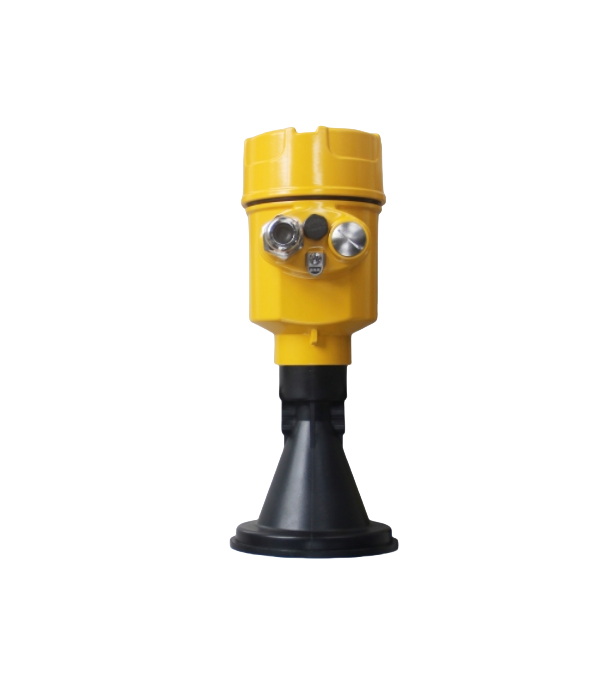

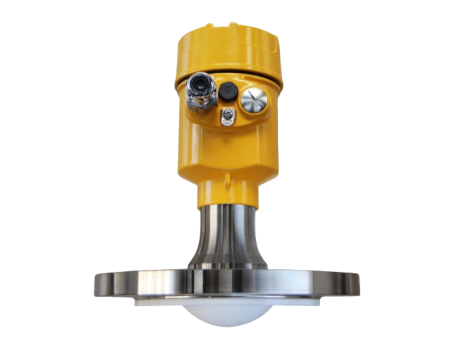

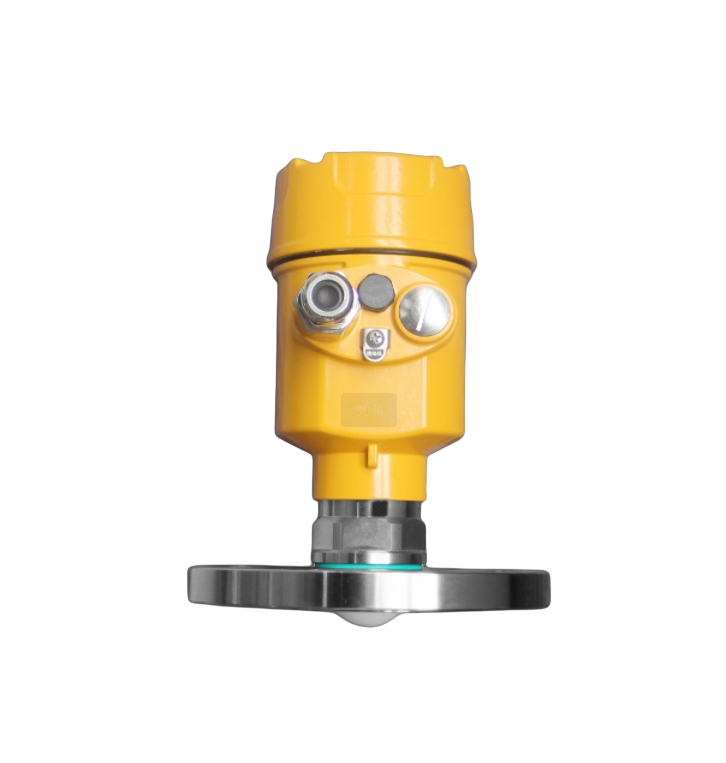

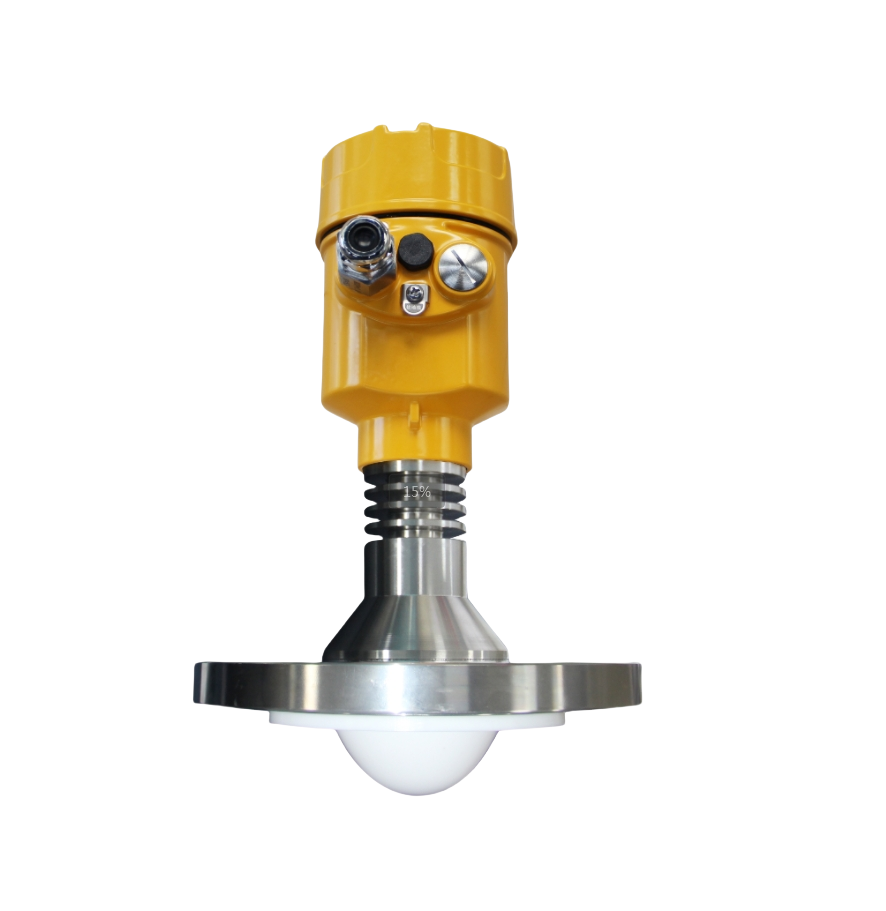

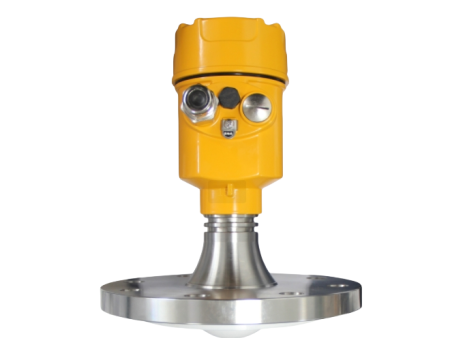

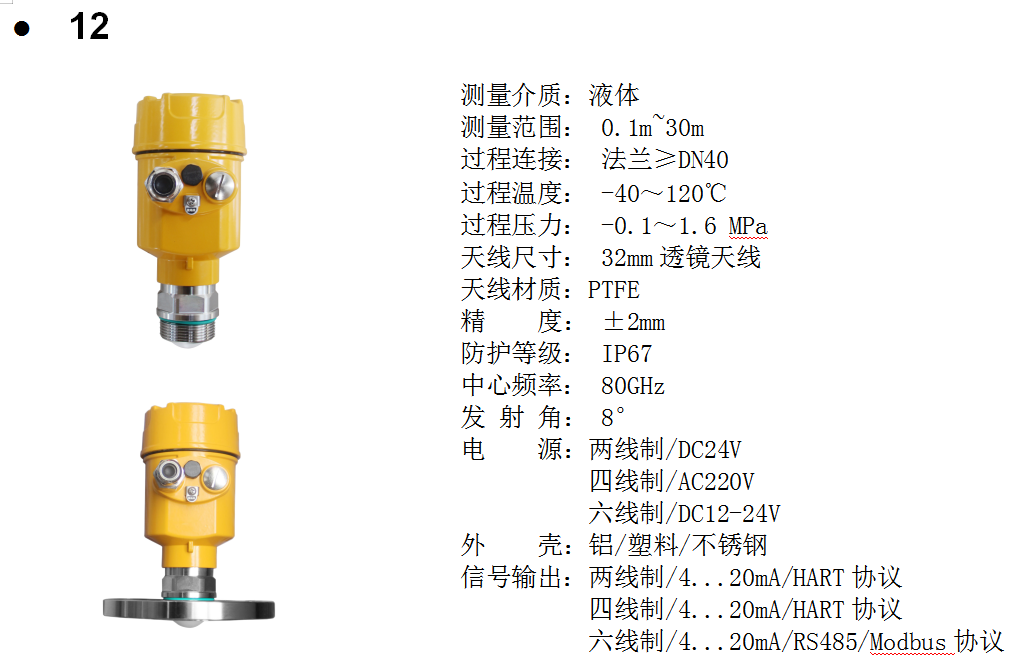

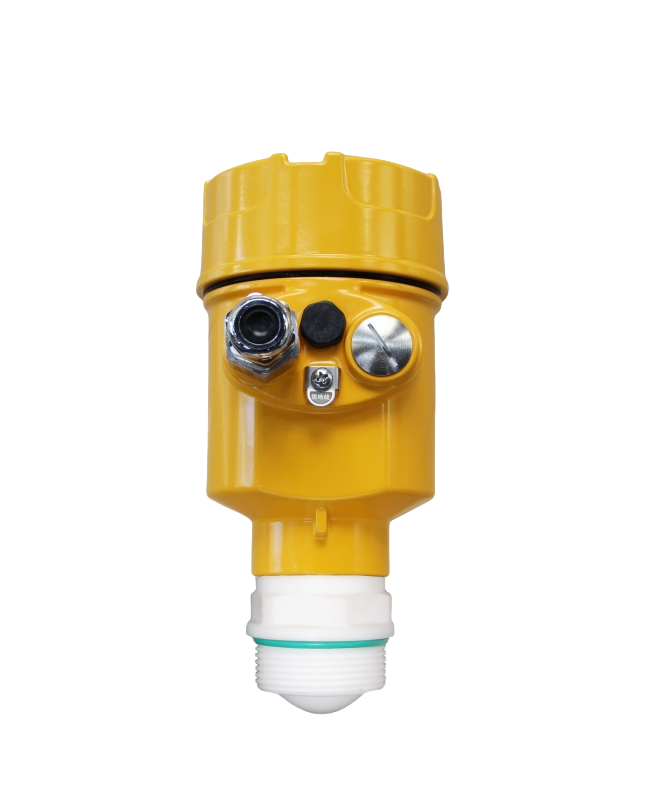

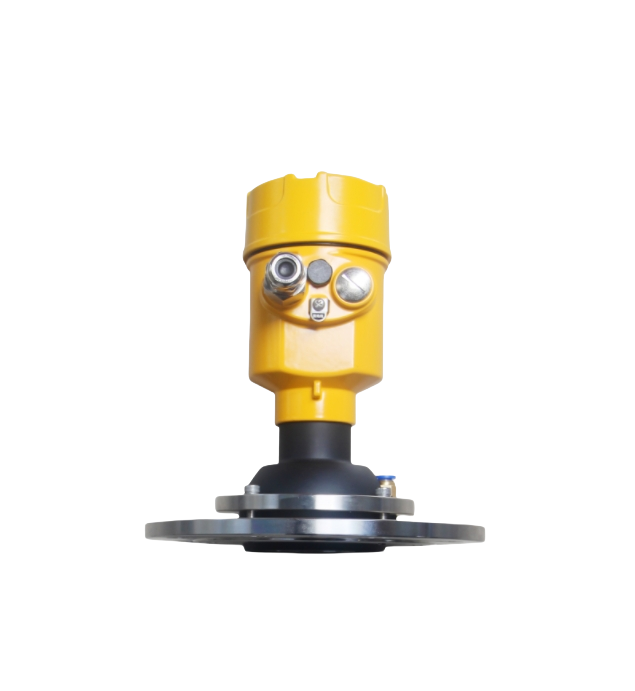

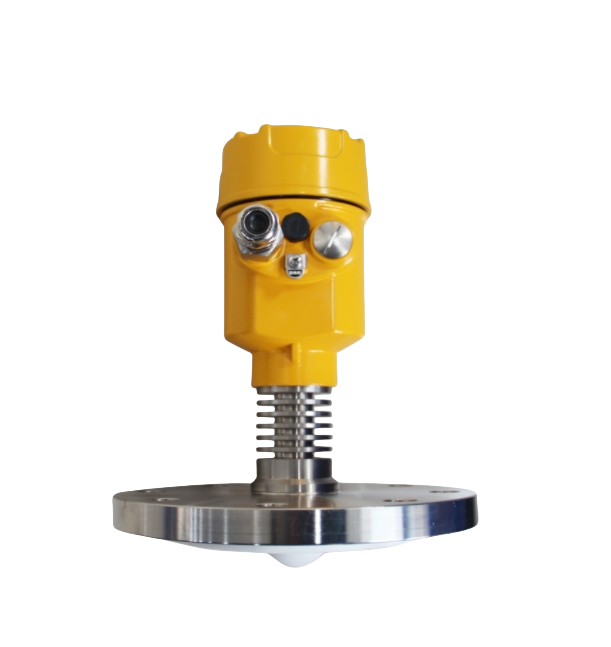

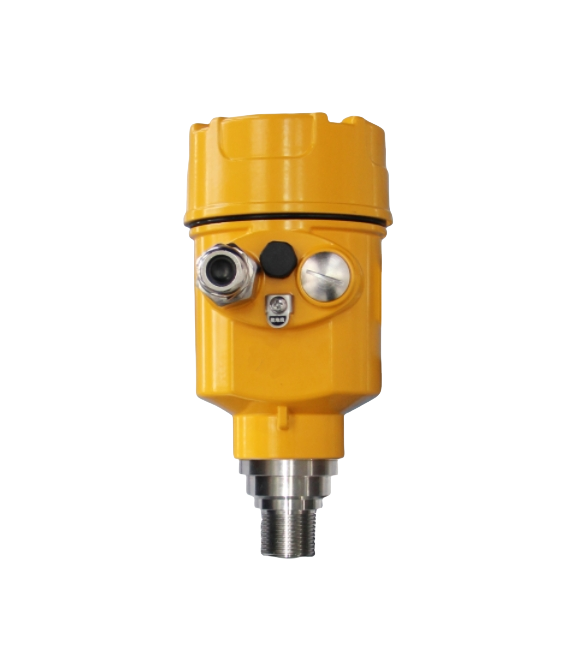

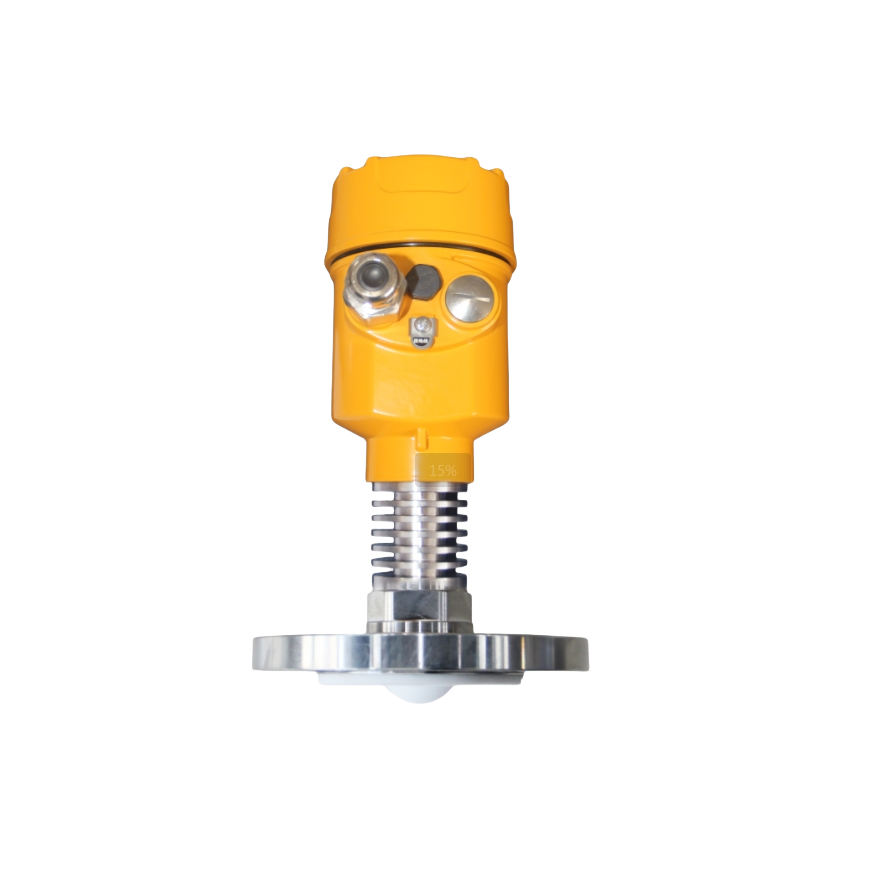

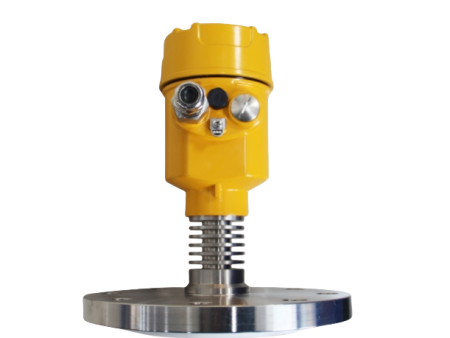

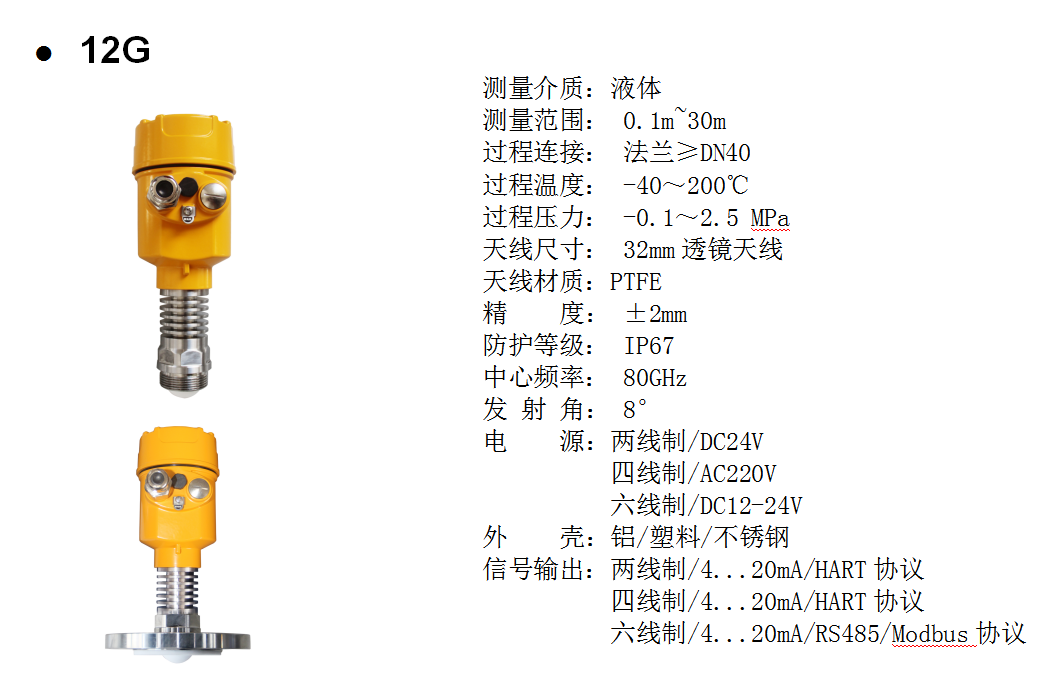

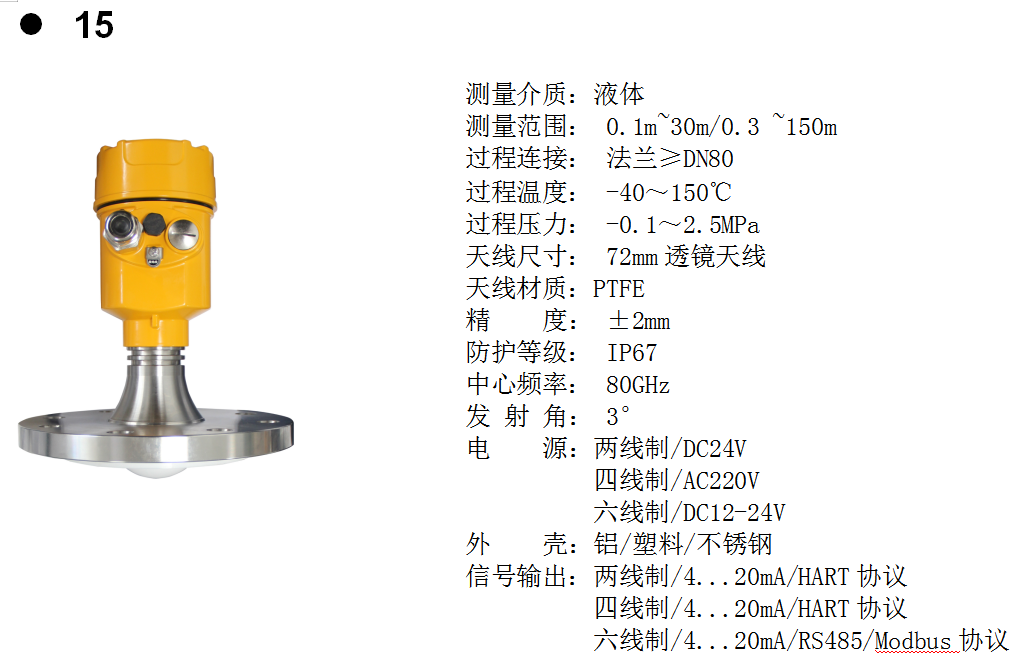

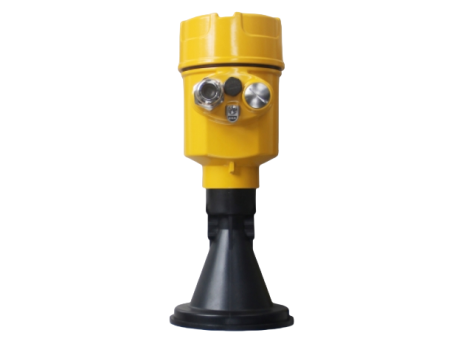

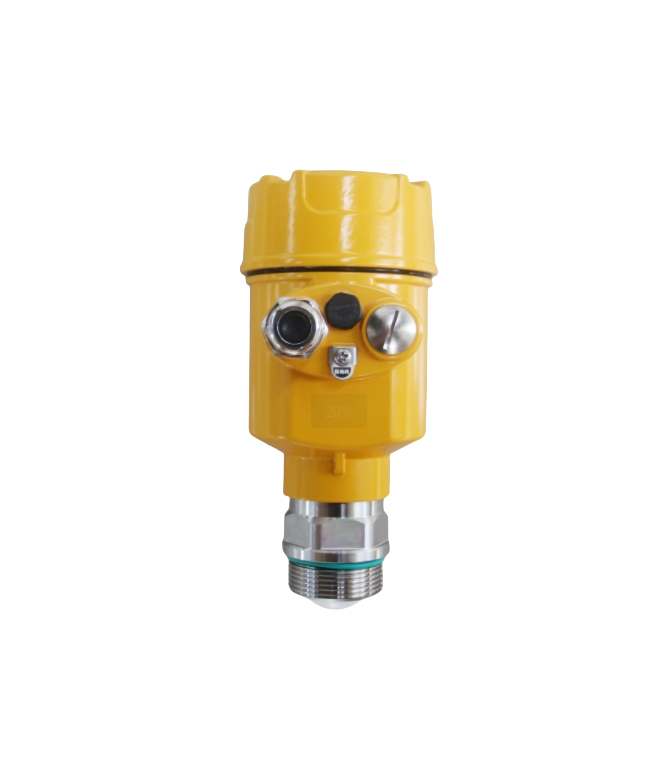

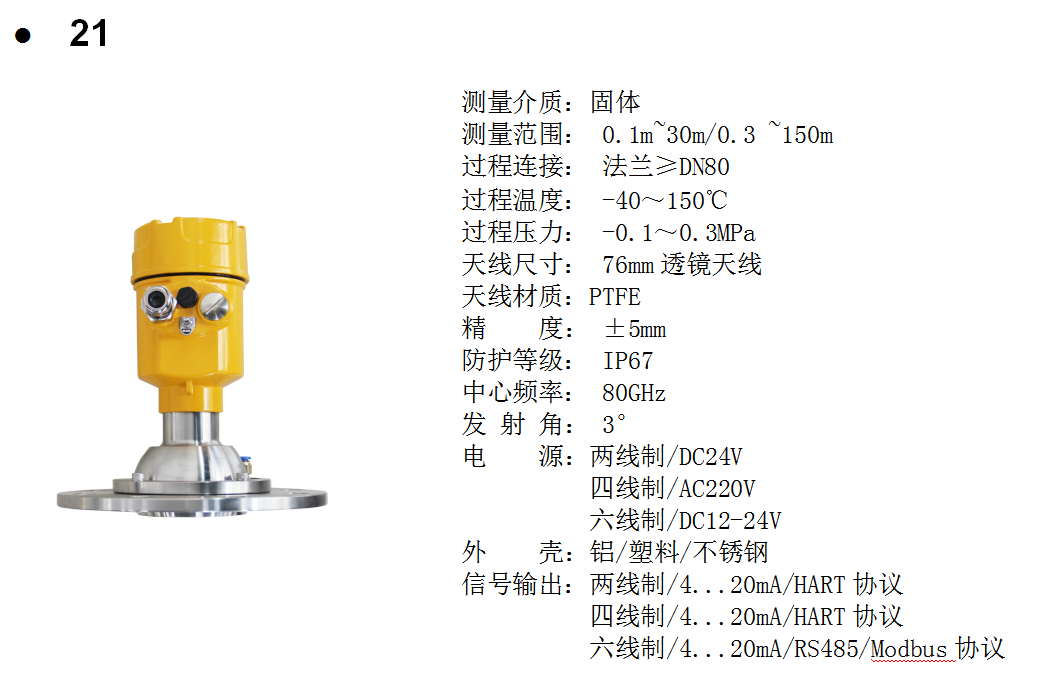

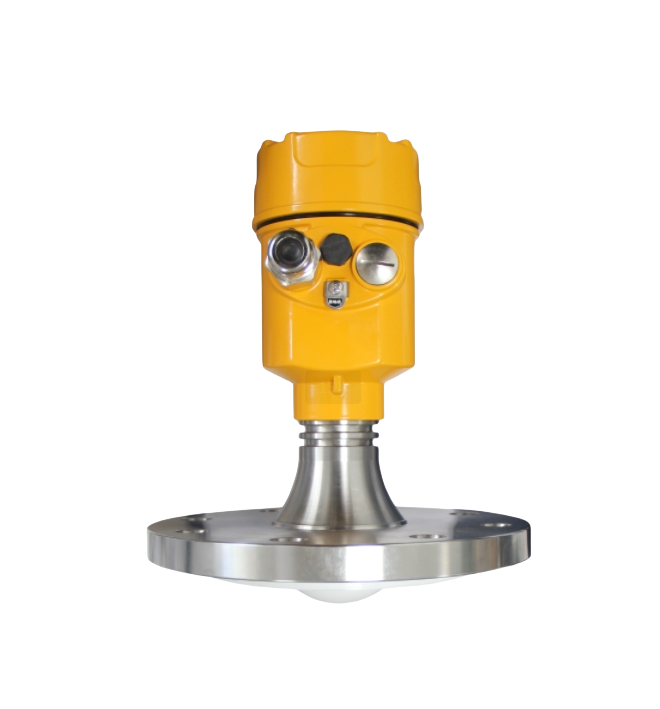

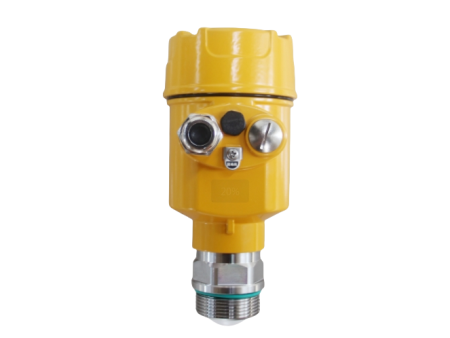

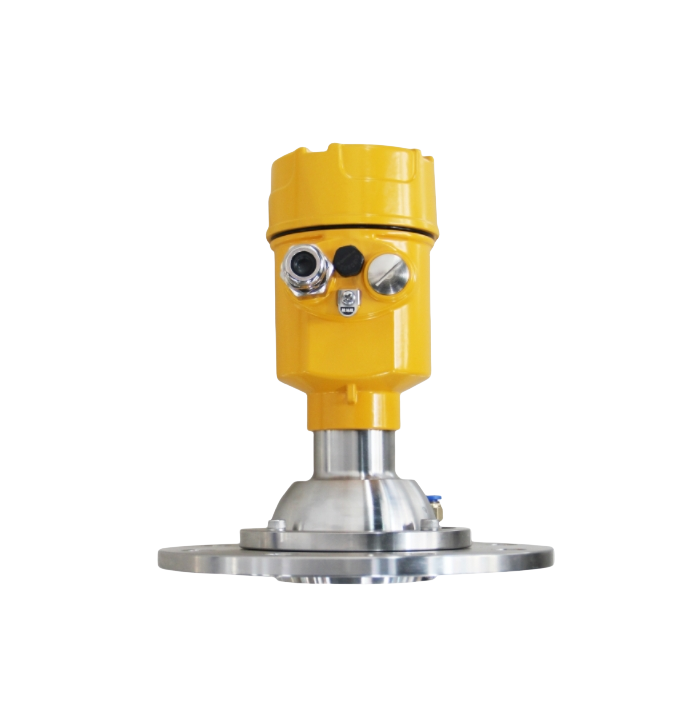

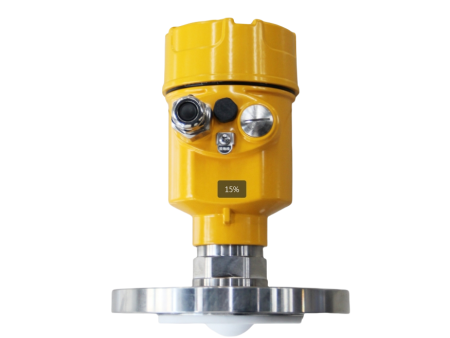

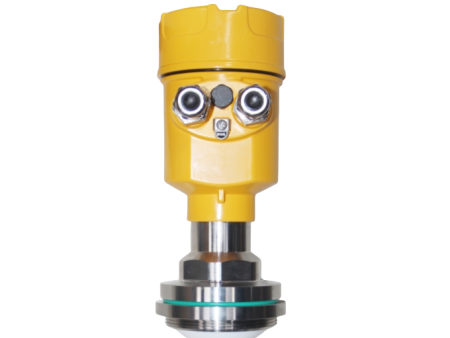

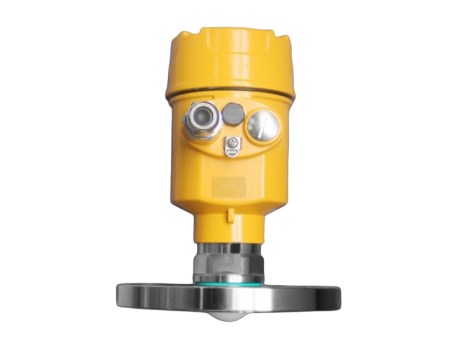

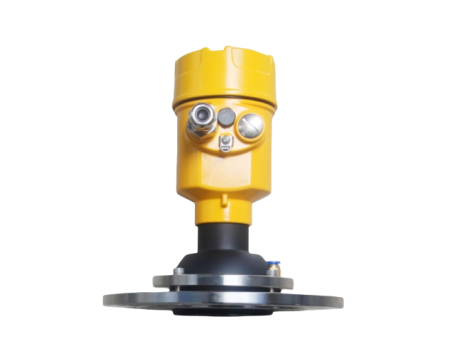

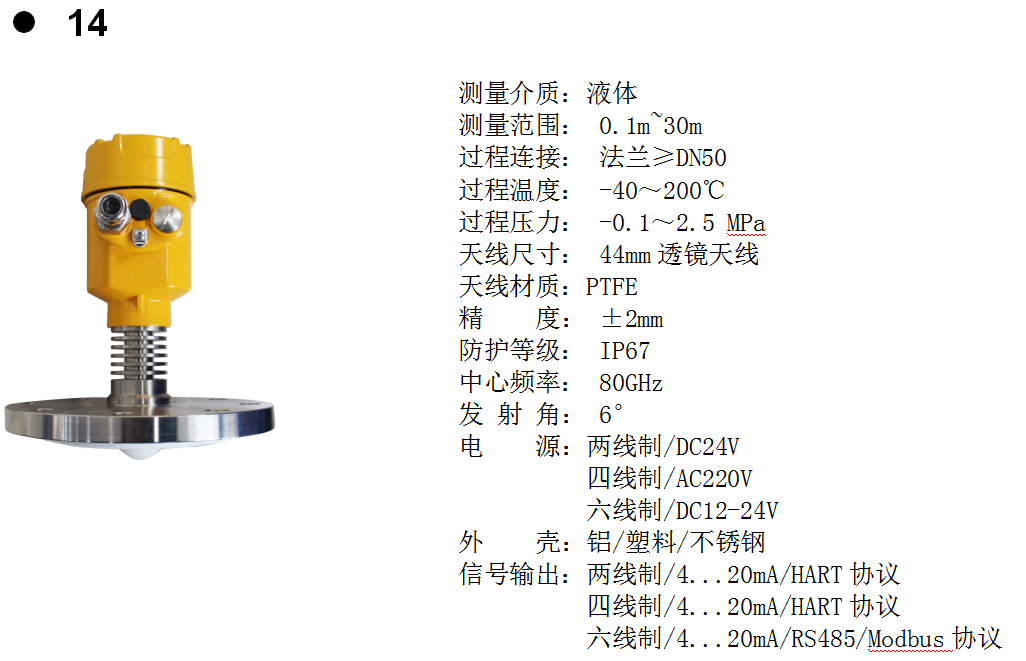

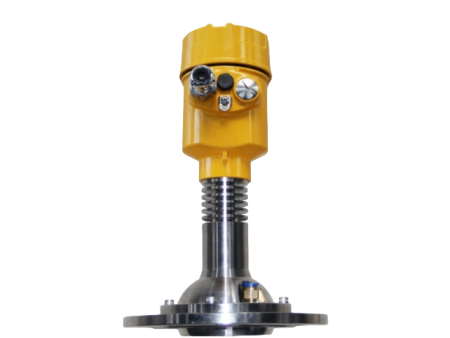

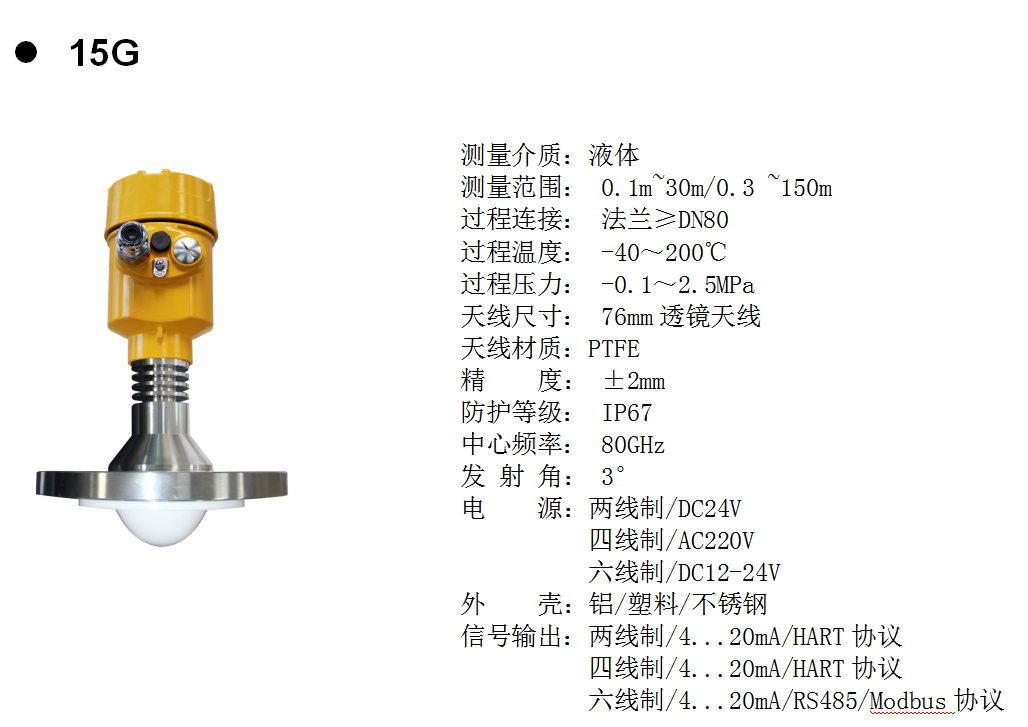

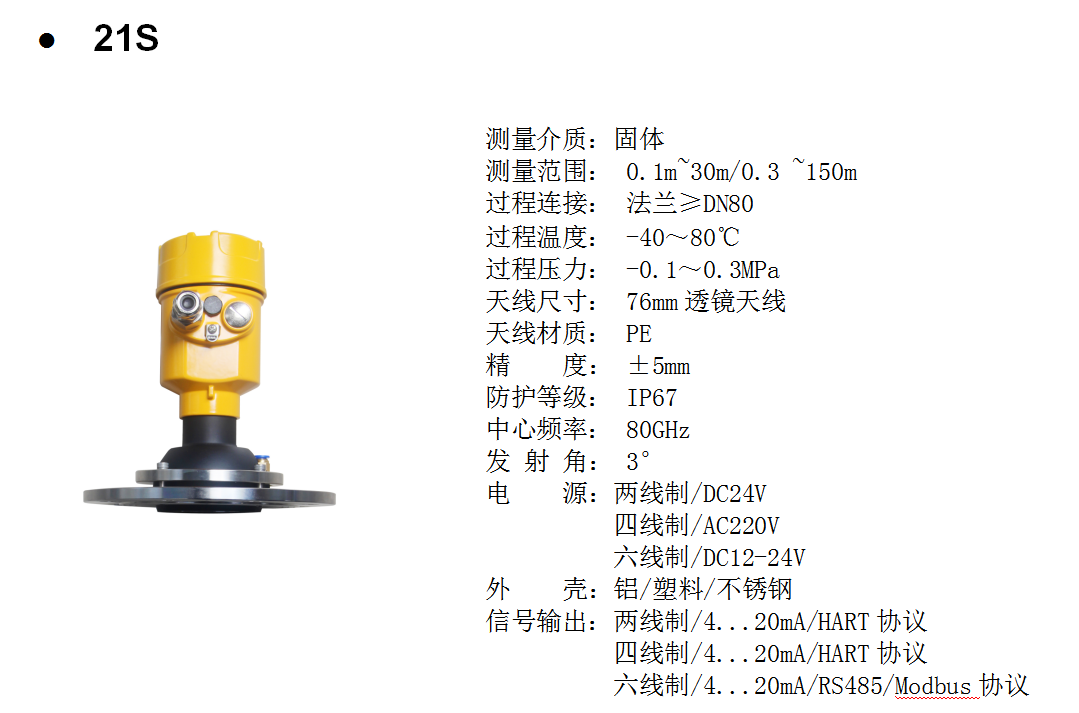

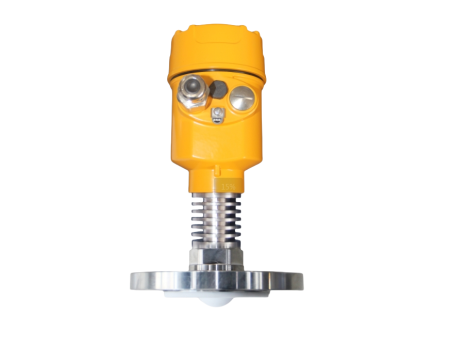

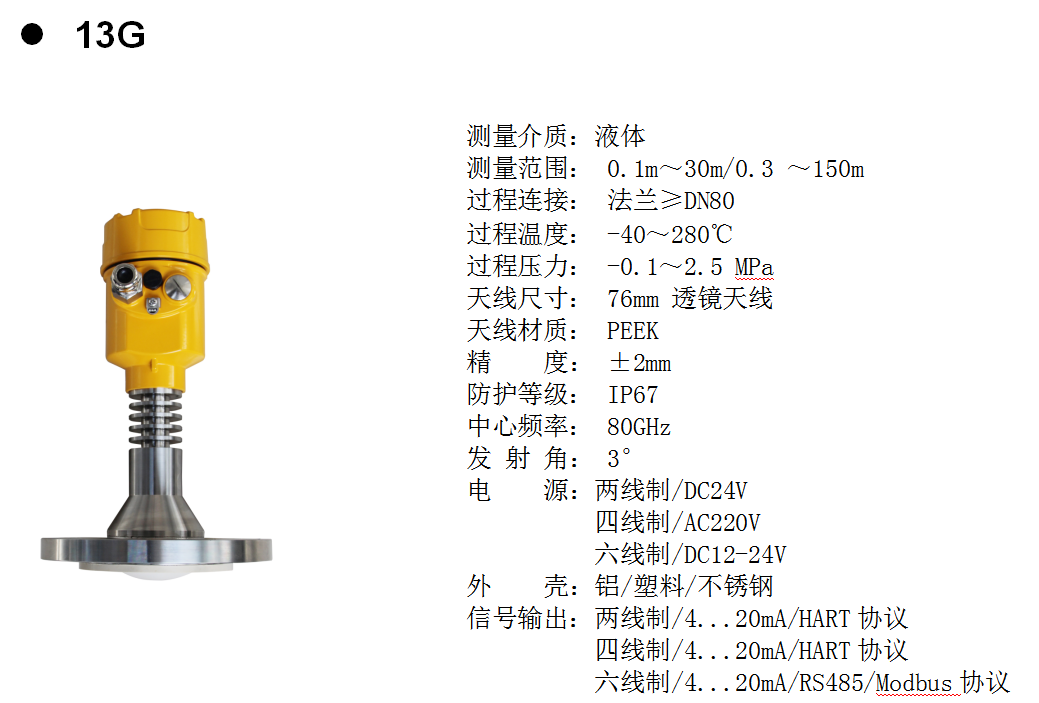

80G调频雷达物位计

原理：

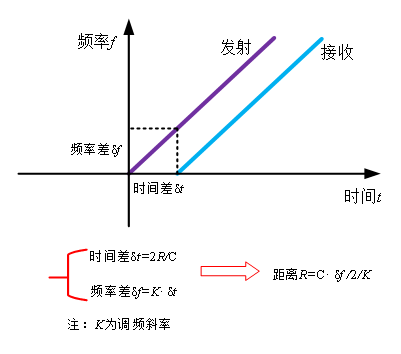

调频连续波雷达物位计的通用原理为雷达在罐顶发射电磁波，电磁波碰到介质反射后被雷达接收，接收信号与发射信号之间的频率差δf与介质表面的距离R成一定比例关系：R=C（速度）*δf（频率差）/2/K（调频斜率）。因为光速C和调频斜率K已知，因此估算出频率差δf，便可得到雷达安装位置料面的距离R，再通过已知的罐体总高，减去雷达到料面的空间距离（简称空高），得出料位的高度。

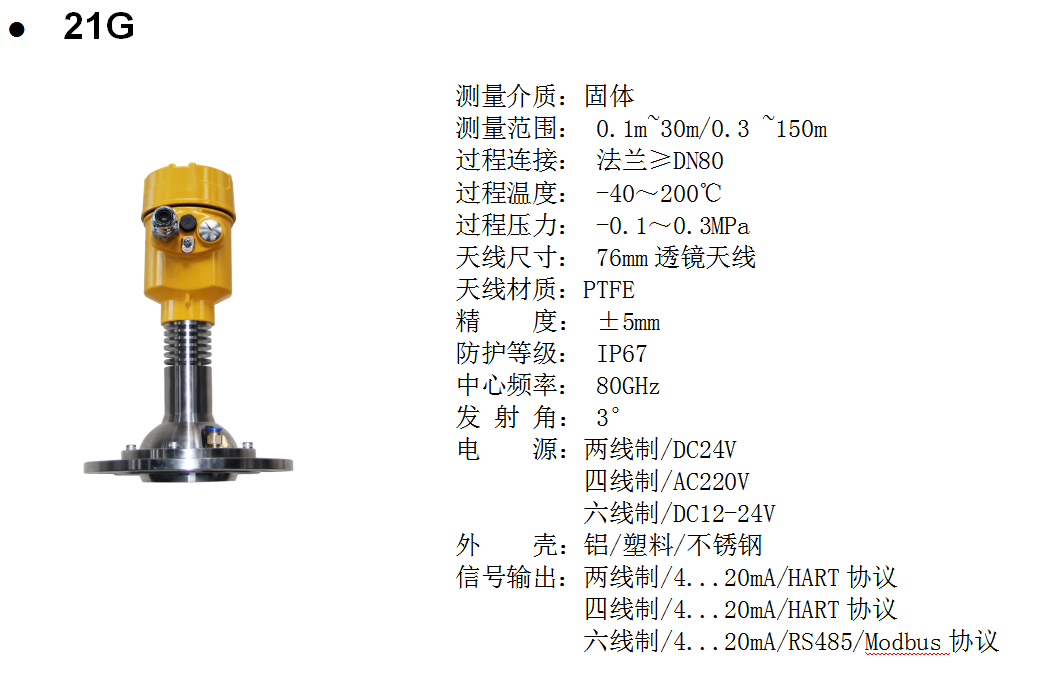

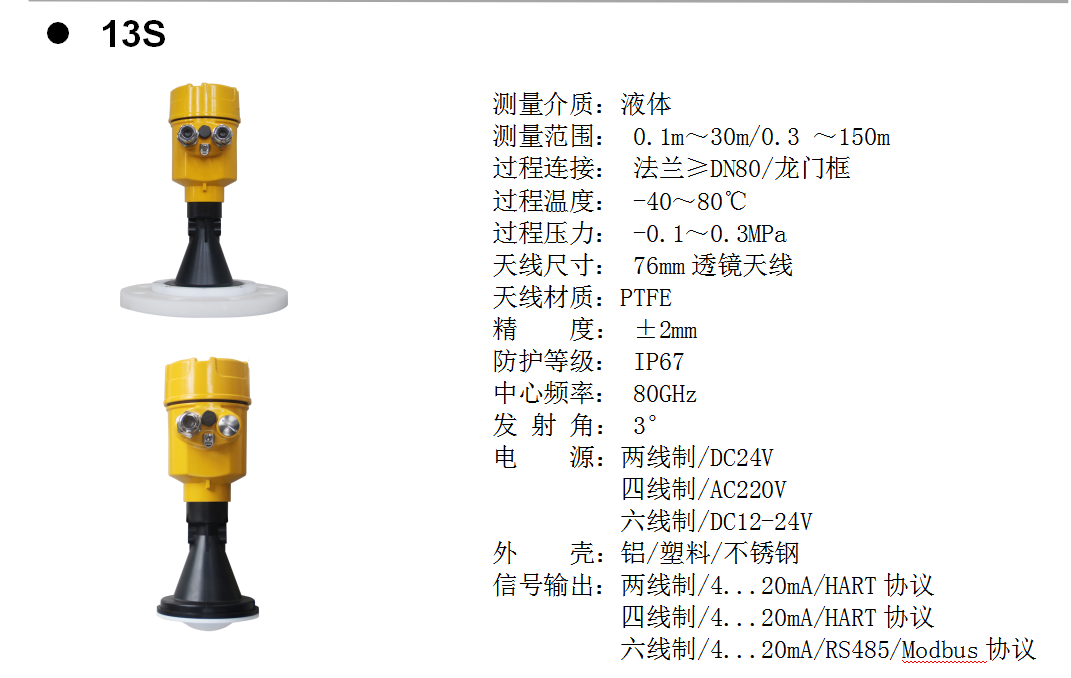

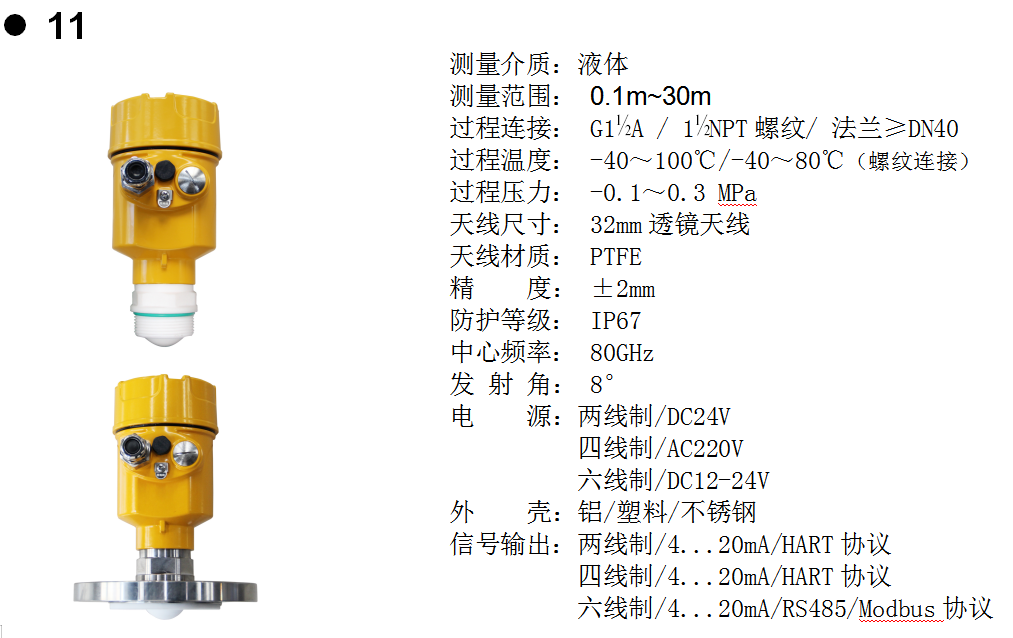

特点：

1. 毫米波雷达，测量精度最高可达±2mm，测量极小盲区为0.1m。

2. 更小的天线尺寸，满足了更多的工况场合测量。

3. 多种透镜天线，更小的发射角，更集中的能量，回波信号更强，同等工矿条件下，相比于

其他雷达产品具有更高的可靠性。

4. 拥有更强的穿透性，在有粘附及凝结的情况下也可以正常使用。

5. 动态信号范围更大，对于低介电常数介质的测量更加稳定。

6. 多种测量模式，快速测量模式下雷达反应时间小于1S

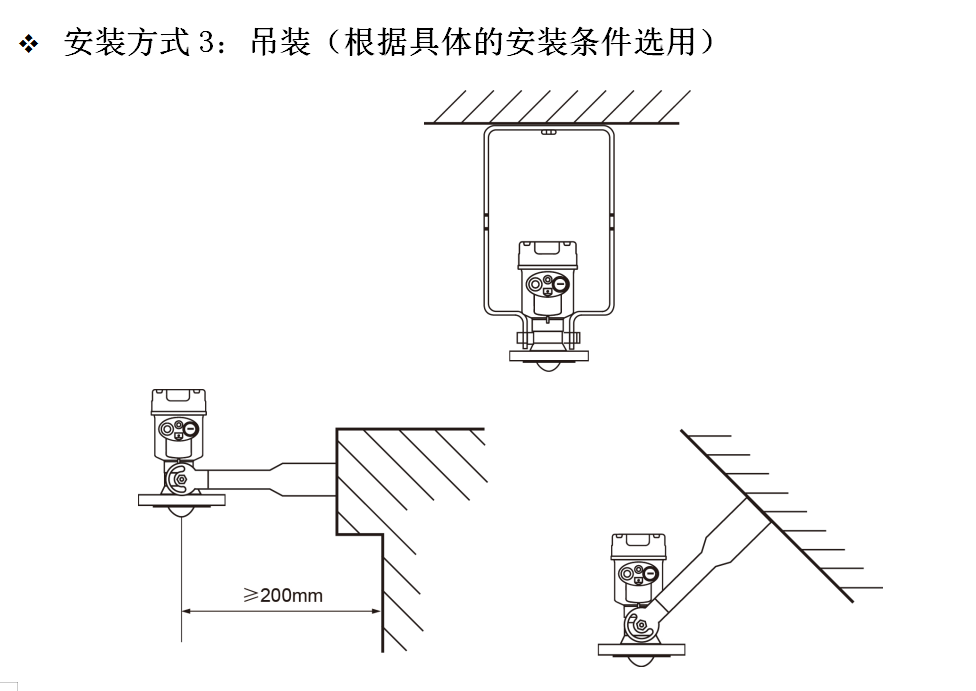

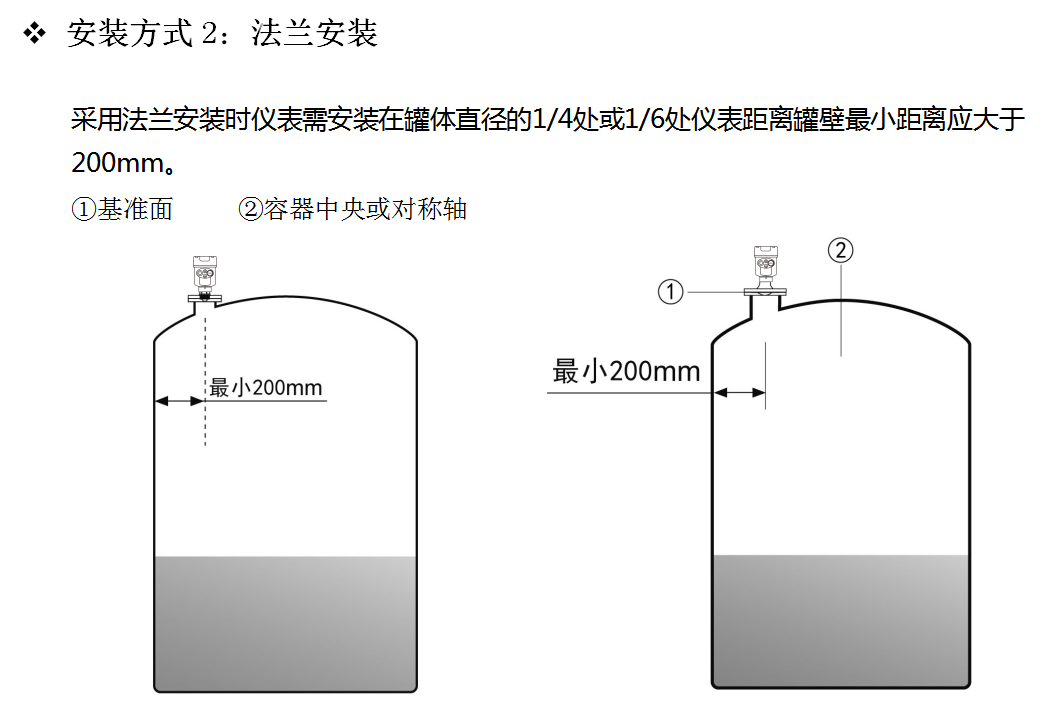

安装要求

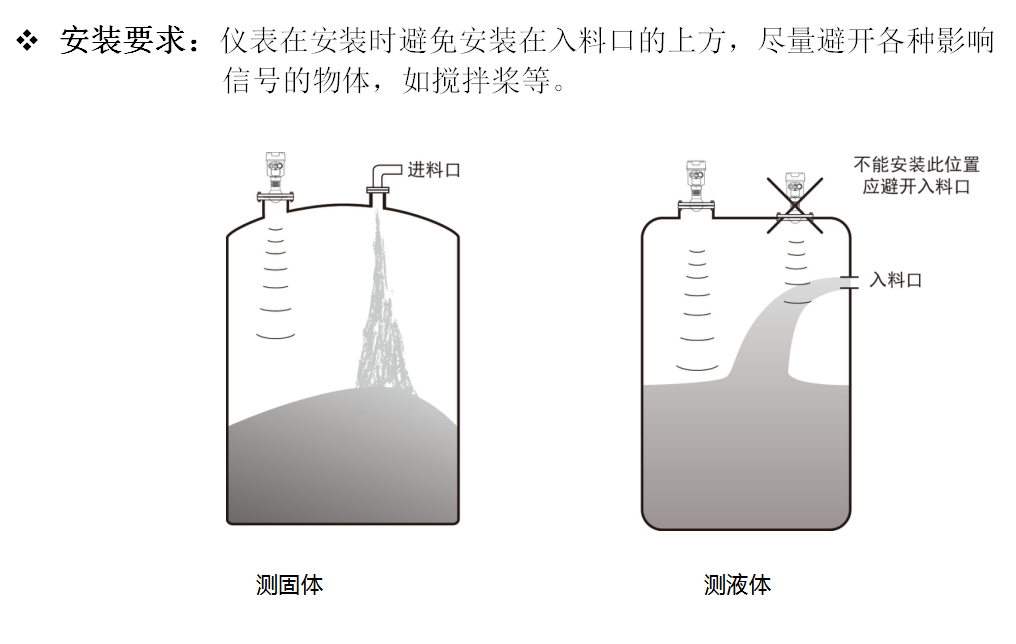

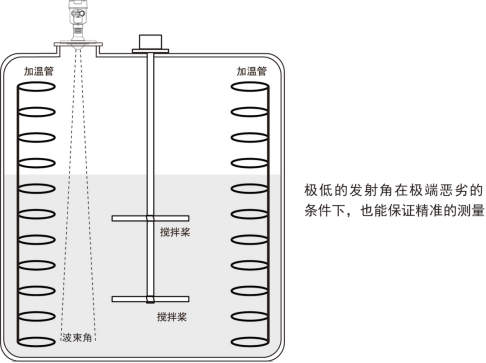

在极端复杂的工况下，以雷达安装点为中心，半径20cm的区域内没有任何障碍物，仪表即可正常工作。

在极端复杂的工况下，以雷达安装点为中心，半径20cm的区域内没有任何障碍物，仪表即可正常工作。

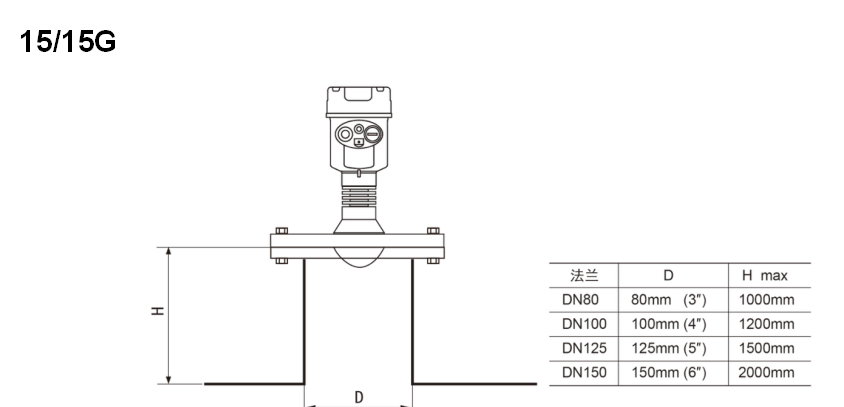

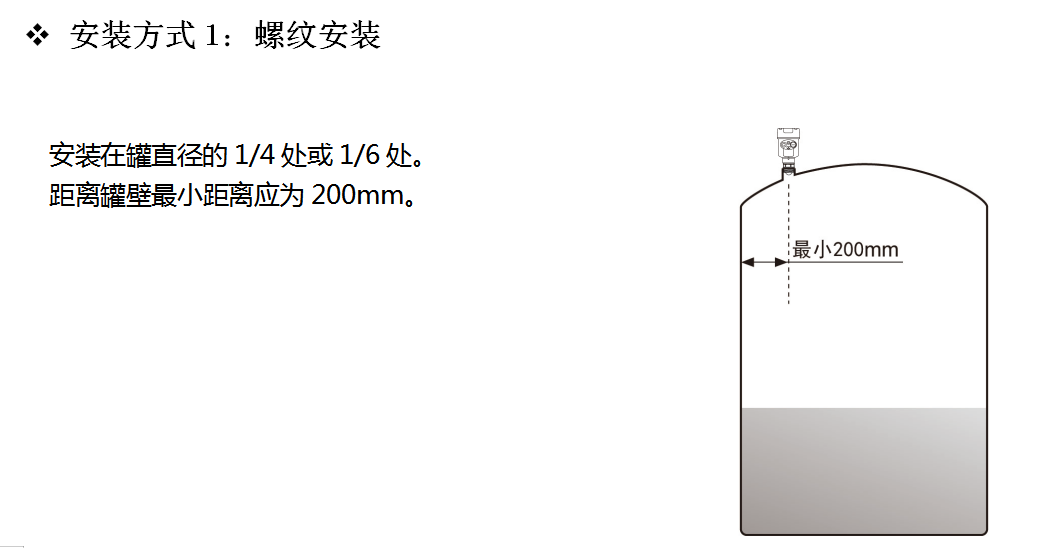

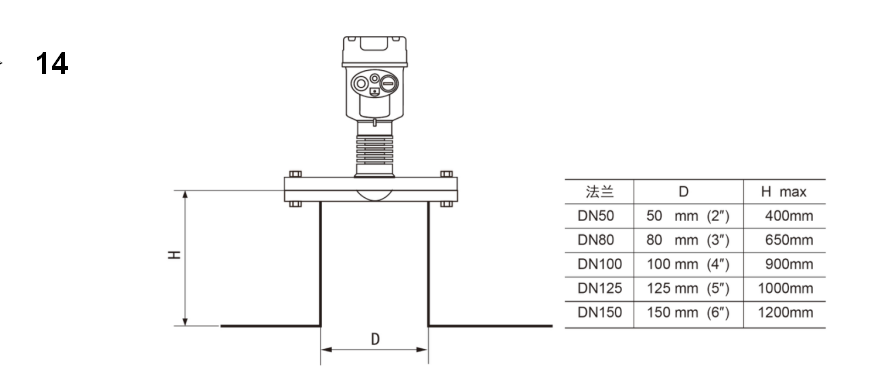

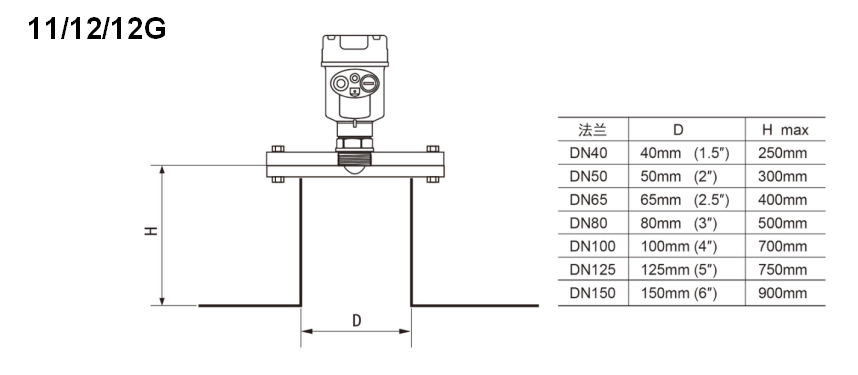

v 安装接管示意图：

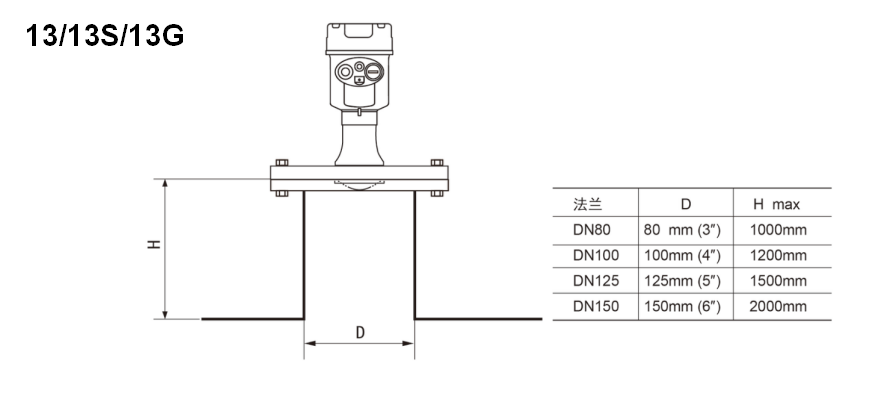

    极大安装短管高度 H max 取决于安装短管管径D及产品发射角的大小。

过长的安装接管，会影响雷达性能。

*  以上所有型号关于接管内径和高度的数值都是针对平静的液体来计算的，如不是平面，不能参考该尺寸表。

*  此产品因万向法兰原因，需使用水平仪将表头置于水平位置时方可参考该尺寸表。

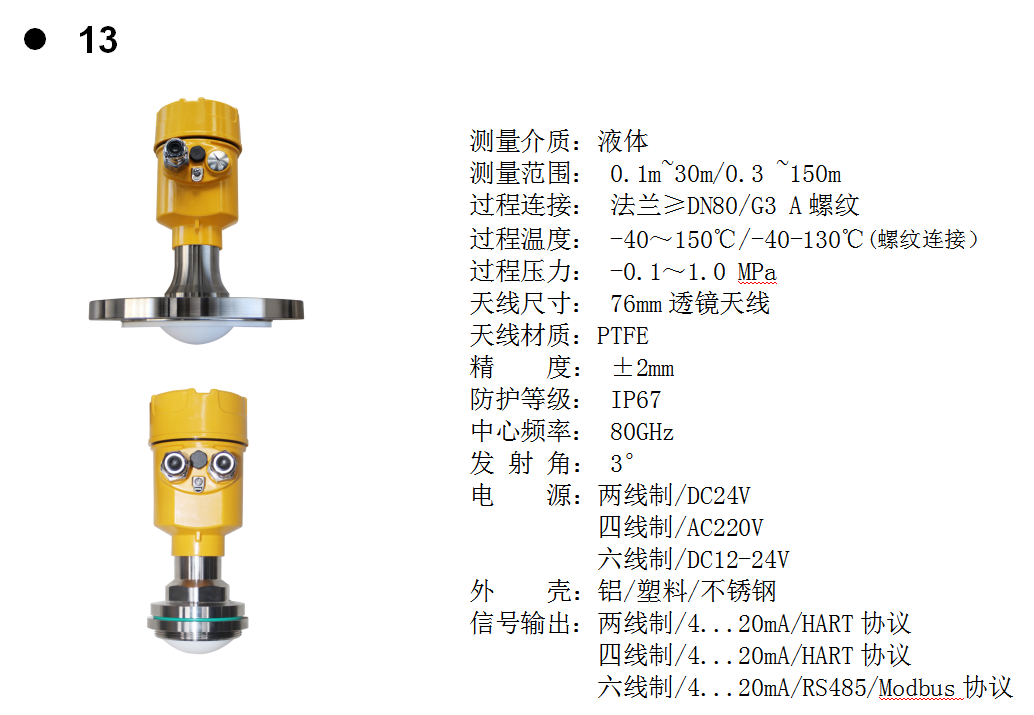

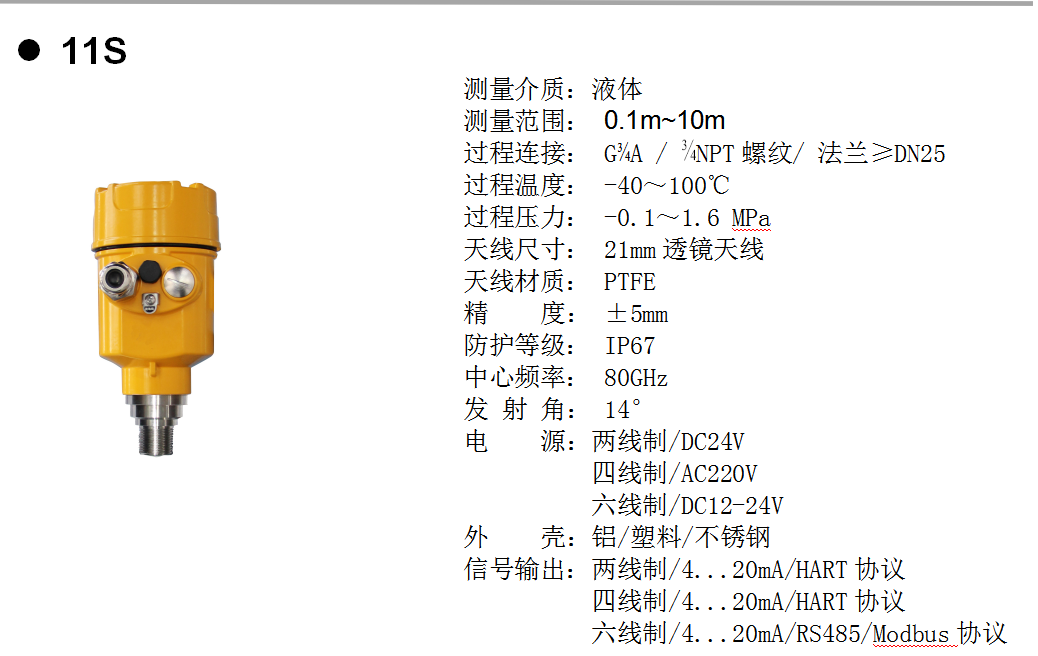

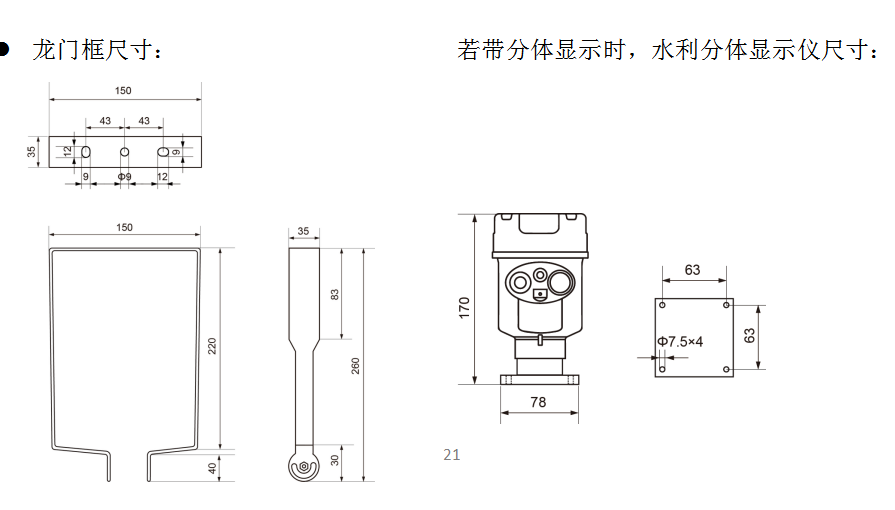

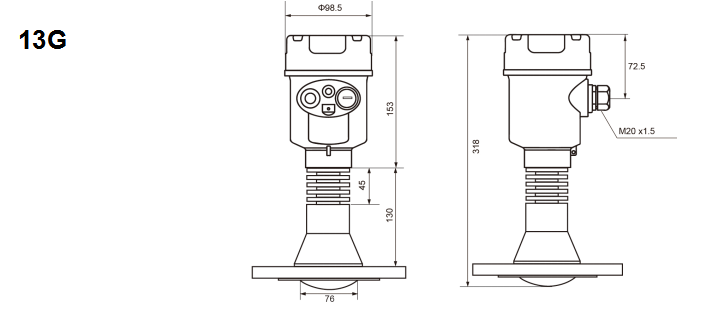

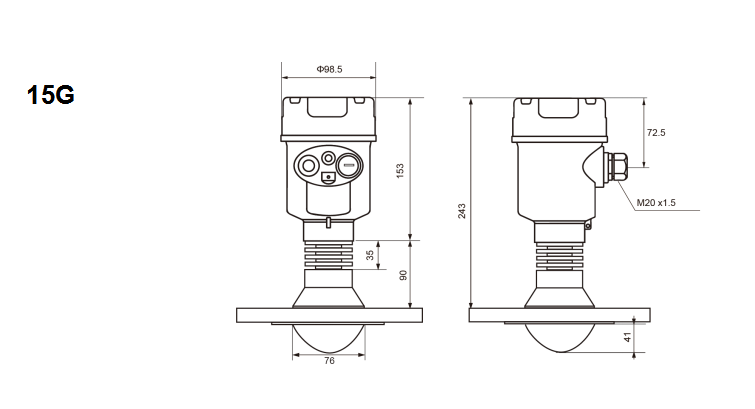

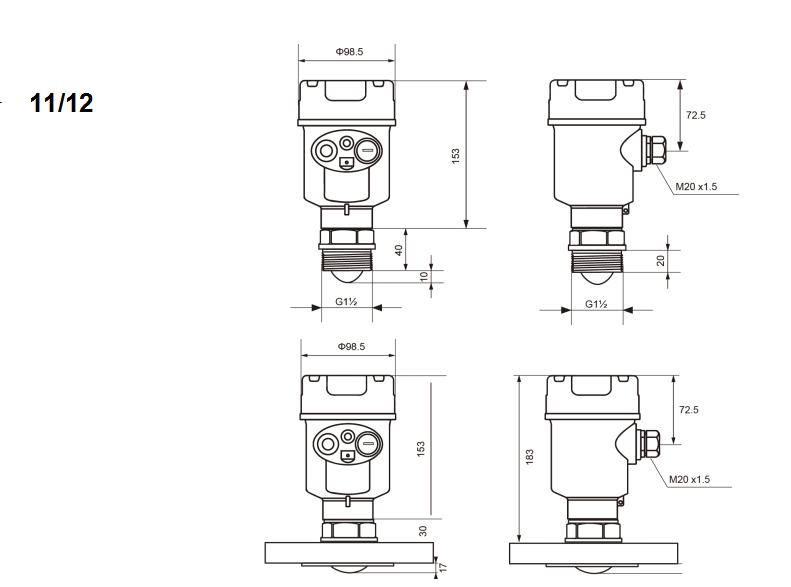

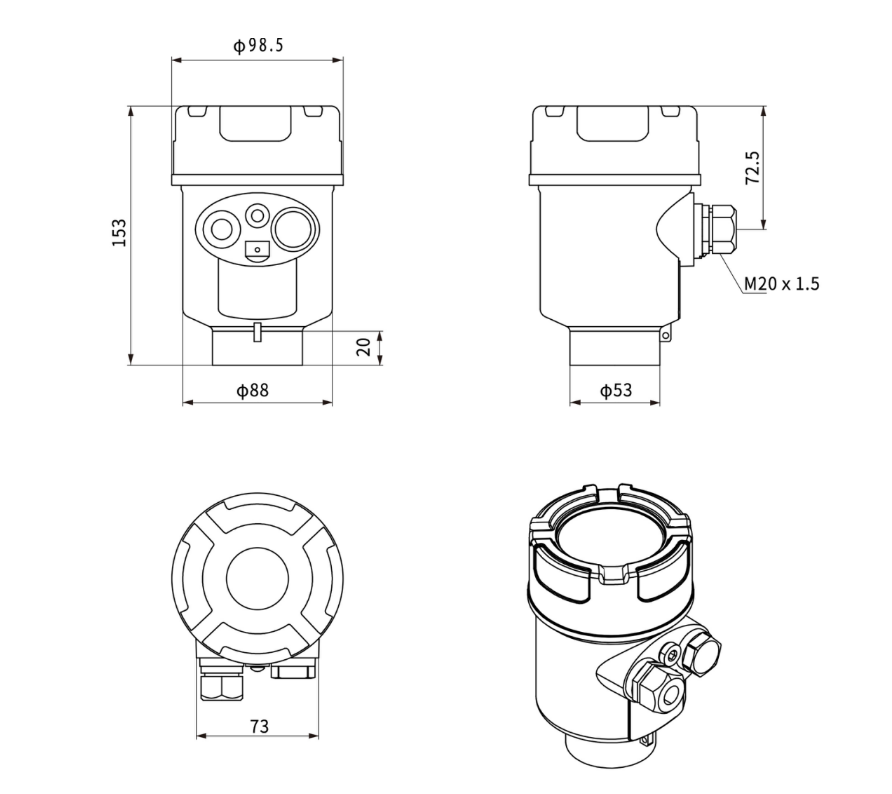

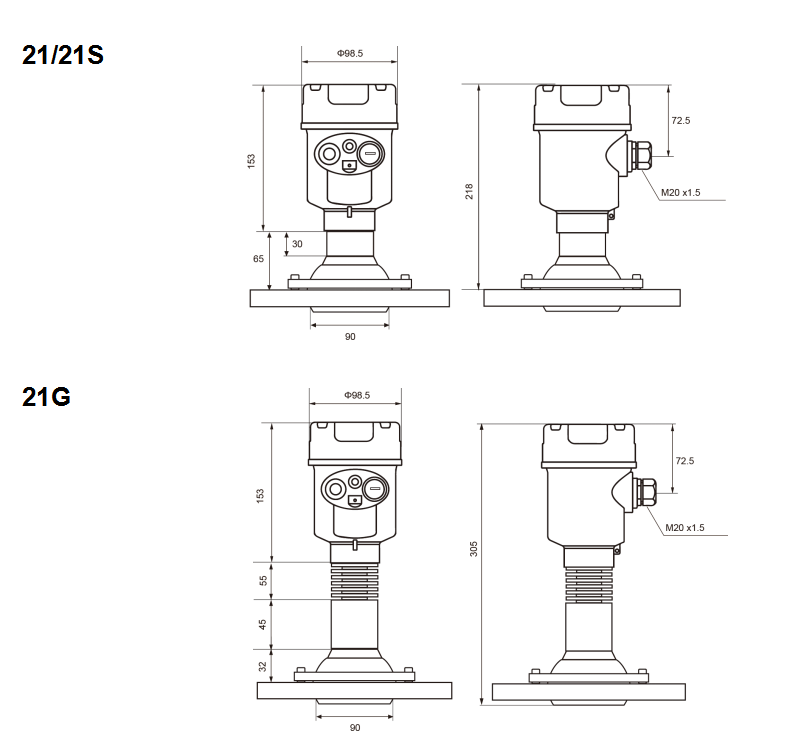

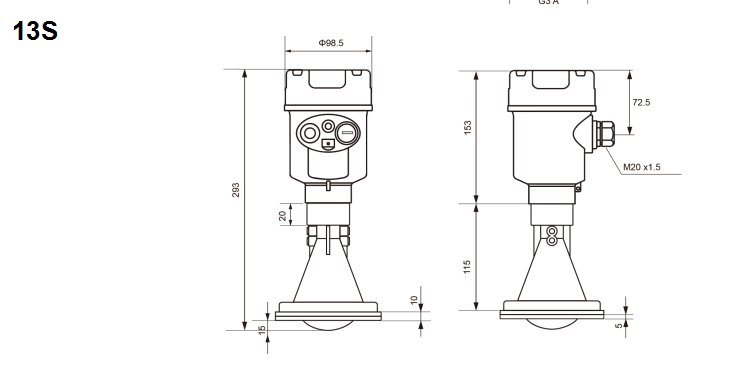

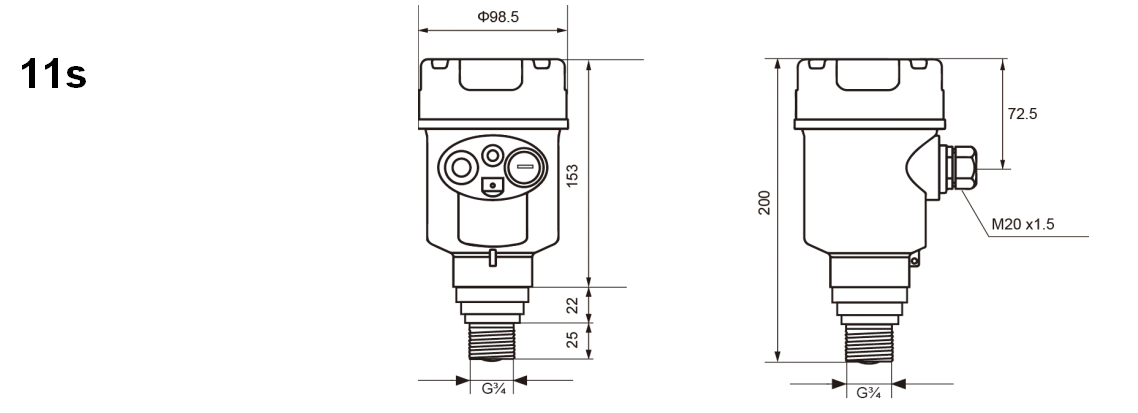

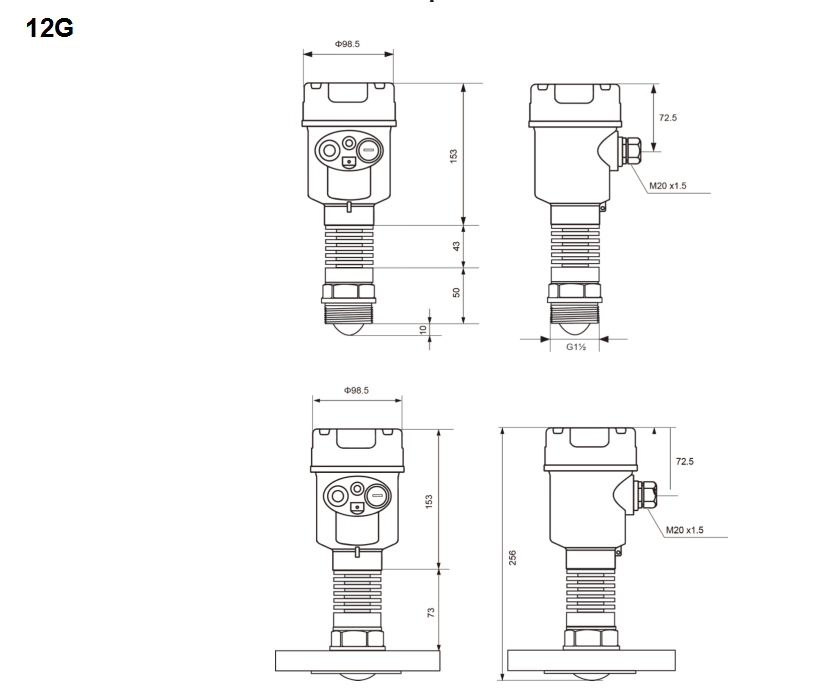

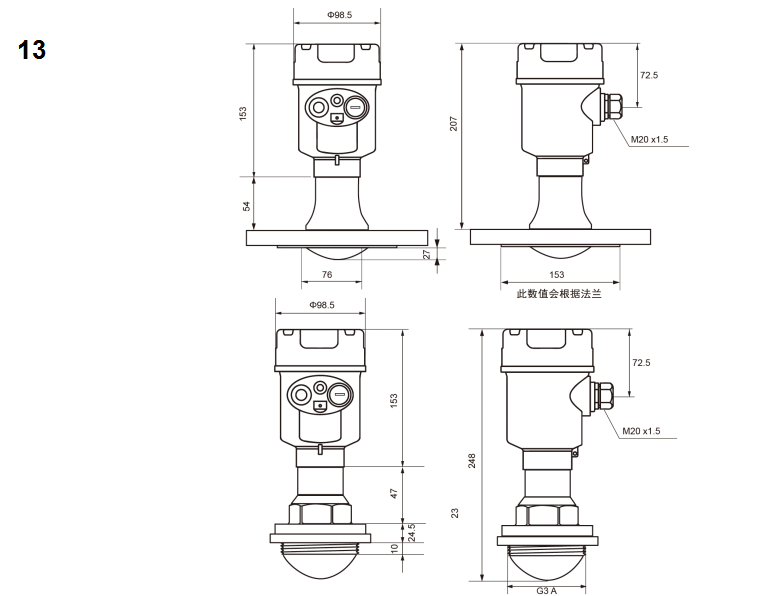

结构尺寸：

表壳尺寸（单位：mm）

铸铝表壳

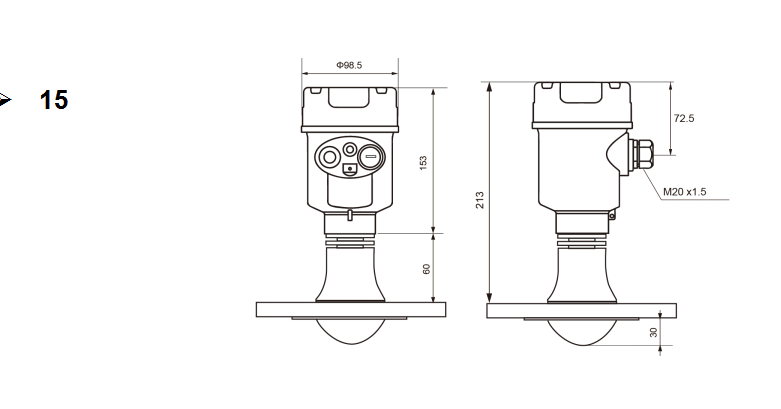

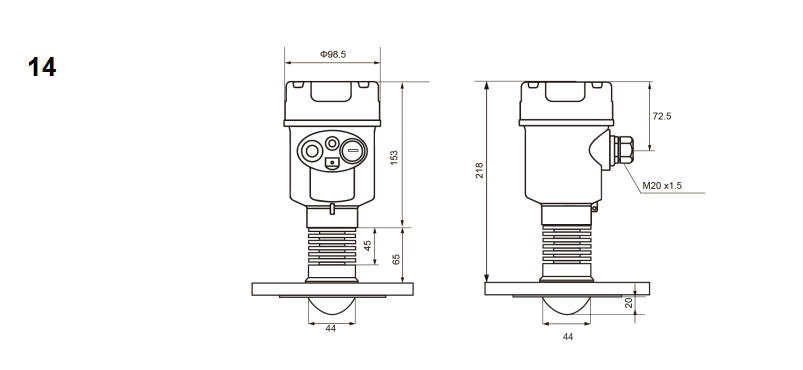

产品尺寸（单位：mm）

技术参数

过程连接                          法兰 /材质PP  、PTFE、不锈钢、不锈钢+PTFE翻边

天线型材                          PTFE

外 壳                             铸铝/ 不锈钢/ 塑料ABS

外壳和外壳盖之间的密封            硅橡胶

外壳视窗                          聚碳酸酯

接地端子                          不锈钢

供电电压

两线制（单腔/双腔）        (15-28) V DC

                                            功耗    max  20.5mA  DC24V/0.5W

                                            允许纹波    <100Hz     Uss < lV

                                          (100～100K) Hz        Uss < l0mV

四线制（双腔）             (198～242)V AC

                                     110V AC

                                            功耗     max 80mA  DC24V/ 2W

电缆参数

电缆入口／插头                      1个M 20xl.5 电缆入口

        1个盲堵 M20×l.5

电缆外径                                 6～12mm

       接线端子                                导线横截面 2.5mm²

输出参数

输出信号                            (4～20) mA /HART协议

       分辨率                               1mm

       故障信号                             电流输出不变；20. 5mA；22mA；3.9mA

阻尼时间                              0～999

盲区                                  0.1m/0.3m

最大测量距离                          150米

测量间隔                              大约1秒（取决于参数设置）

调整时间                              大约1秒（取决于参数设置）

工作存储及运输温度                    (-40～80) ℃

相对湿度                               ˂ 95%

耐震                                   机械震动l0m/s² , (10～150)Hz
