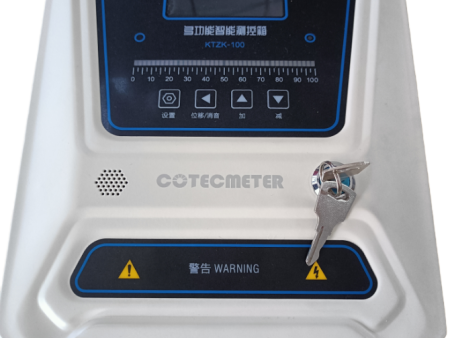

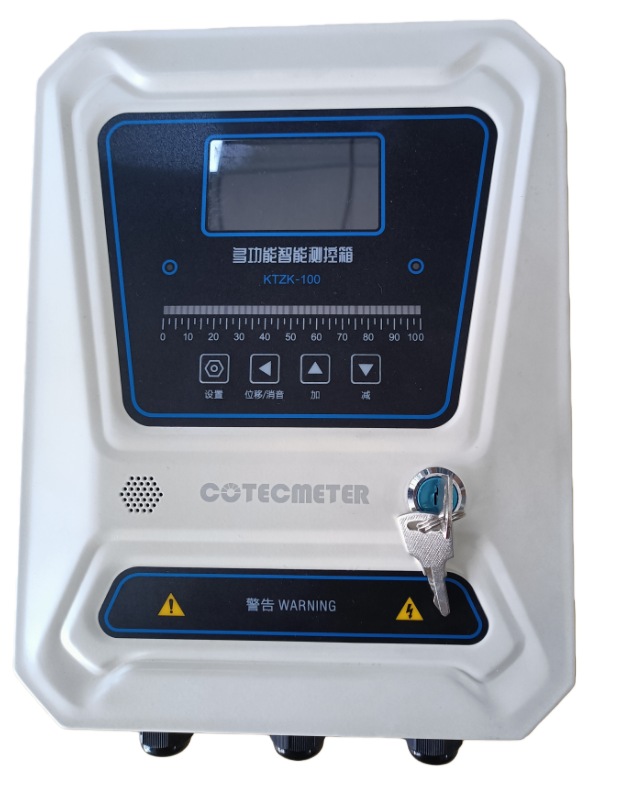

KTZK-100 系列多功能智能测控箱

KTZK-100 系列多功能智能测控箱采用专用的集成芯片，测量输入及变送输出采
用数字校正及自校准技术，测量精确稳定，消除了温漂和时漂引起的测量误差。本
系列仪表做了多重保护和隔离优化设计，抗干扰能力强、可靠性高。
本系列智能测控箱硬件大幅度减少，系统的组成结构相对简单，可与各种传感
器、变送器配合使用，实现对温度、压力、液位、长度、容量、力等多种物理量的
测量、显示与报警控制，其适用非常广泛。

KTZK-100 系列多功能智能测控箱采用专用的集成芯片，测量输入及变送输出采 用数字校正及自校准技术，测量精确稳定，消除了温漂和时漂引起的测量误差。本 系列仪表做了多重保护和隔离优化设计，抗干扰能力强、可靠性高。

本系列智能测控箱硬件大幅度减少，系统的组成结构相对简单，可与各种传感 器、变送器配合使用，实现对温度、压力、液位、长度、容量、力等多种物理量的 测量、显示与报警控制，其适用非常广泛。

特点

专用的集成芯片及软硬件结合的抗干扰处理，稳定性更佳

多种信号输入，通过菜单设置即可自由更改分度号，操作简便

采用高亮度 LCD 液晶屏及高精度 40 段光柱清晰直观的显示测量值

可提供一路常开和一路常闭的 AC220V/8A 的输出用于控制电磁阀或水泵等

支持两路报警功能，含一路上限及一路下限报警

可对外接的二、三线制变送器提供配电功能

具备隔离的变送输出功能

具备 RS485 通讯功能，可与上位机连接构成数据采集系统及控制系统

线性输入信号仪表可自定义零点和满度

技术指标

显示方式：单排五位 LCD 显示测量值，单色40 段光柱模拟显示测量值百分比

显示范围：-19999~99999

测量精度：±0.2%FS±1d

输入信号：

热电阻：Pt100

直流电流：4~20mA

报警功能：上限、下限

变送输出精度：±0.3%FS，负载能力:500Ω

继电器接点容量：AC240V/3A@DC24V/3A（无感阻性负载）

仪表工作电压：220V±10V，功耗≤5W

仪表外形尺寸：290*210*83mm

仪表净重重量：1.8kg

工作环境：温度：-30~80℃、相对湿度：<85%，无腐蚀性气体，无震动场合

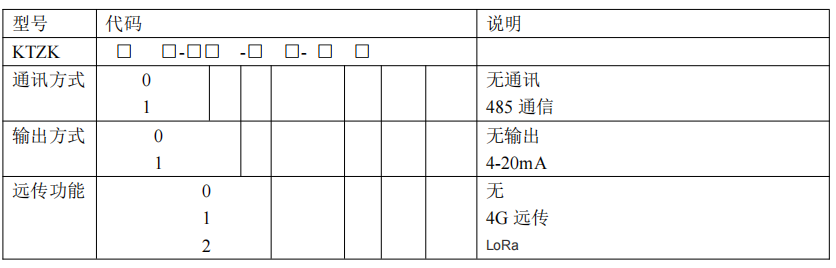

型谱表
