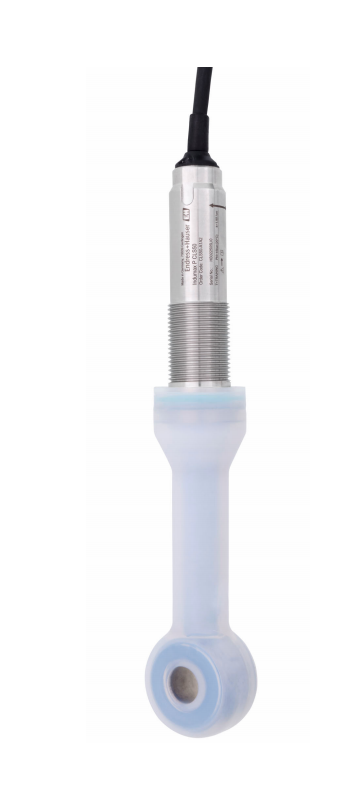

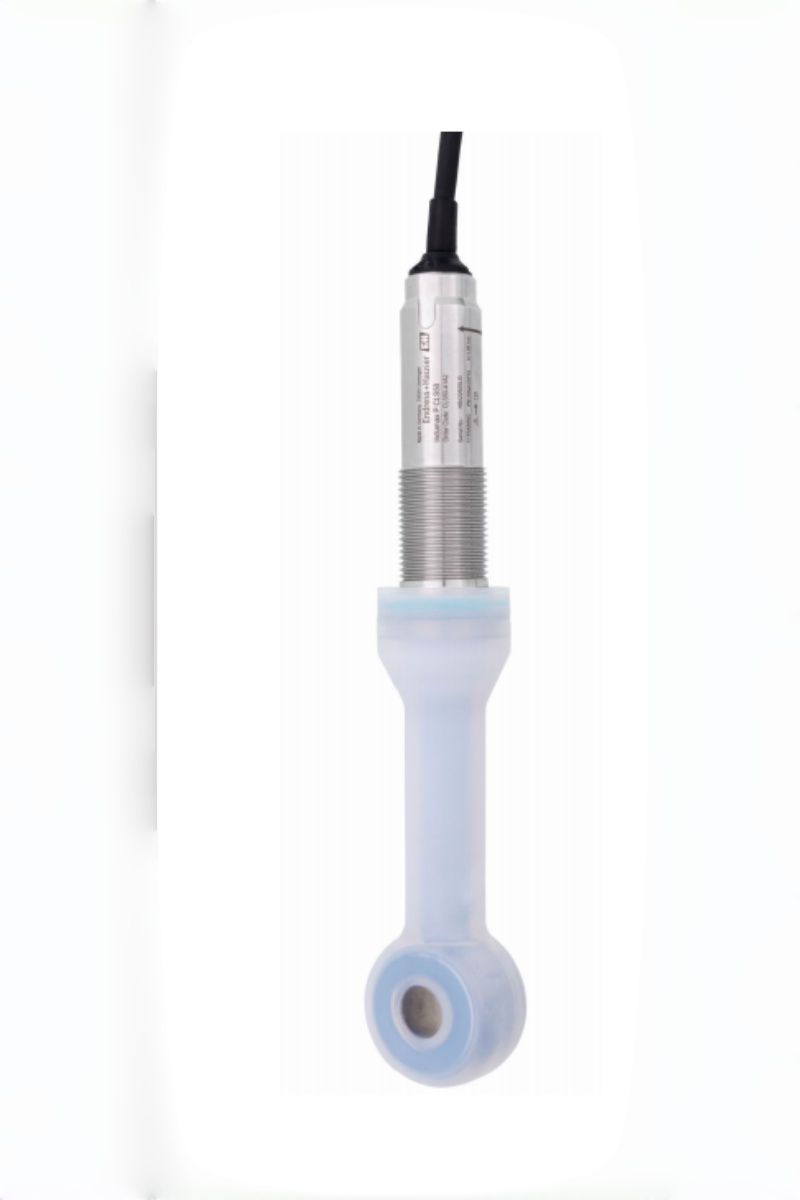

CLS50D/CLS50 电感式电导率传感器

应用

Indumax CLS50D 或 CLS50 传感器特别适用于在化工行业和过程技术领域中使用。 传感器具有六级量程，接液部件材料（PFA 或 PEEK）具有强耐化学腐蚀性，因此 应用广泛，例如： • 酸液和碱液的浓度测量 • 罐体和管道中的化学品质量监控 • 产品/产品混合物的相分离 数字式传感器 CLS50D 与 Liquiline CM44x(R)变送器或 Liquiline M CM42 配套使 用；而模拟式传感器 CLS50 与 Liquiline M CM42 或 Liquisys CLM223/253 变送器 配套使用。

优势

 1.高耐久性

   • 带 PFA 涂层，具有强抗化学腐蚀性

   • PEEK 型传感器的最高适用温度为 180 °C (356 °F)

2. 低污染风险

  • 抗污型 PFA 表面

  • 大传感器开孔

3. 安装方便

  • 可以安装在口径≥ DN 80 的管道中

  • 电缆的最大总长度为 55 m (180 ft)

4.宽量程范围：2 μS/cm...2000 mS/cm

5. 内置带涂层的 Pt 100 温度传感器，误差等级为 A

6.防爆认证：Ex ia IIC T4/T6

Memosens 数字技术的其他优势：

• 最高过程安全性

• 数字式数据传输保证了数据安全

• 传感器中储存有传感器参数，操作简便

• 传感器记录负荷数据，支持预维护

测量原理

电感式电导率测量

发生器(1)在初级线圈(5)处生成交变电磁场，在介质(4)中产生感应电流。电流强度取决于电导 率，即介质中的离子浓度。感应电流在次级线圈(3)处生成另一个电磁场。接收器(2)测量线圈上的 感应电流，由此确定介质的电导率。

1.发生器   2.接收器  3.次级线圈   4.介质中的电流  5.初级线圈

电感式电导率测量的优点:

无电极，因此无极化效应

可以对严重污染介质和趋于形成粘附的介质进行高精度测量

测量和介质完全电气隔离

测量系统

CLS50D

完整的测量系统包括:

CLS50D电感式电导率传感器，带整体电缆

变送器，例如:Liquiline CM44x

可选:

·防护罩，适用于现场安装的变送器

安装支架，用于在容器或管路中安装传感器，例如:CLA111

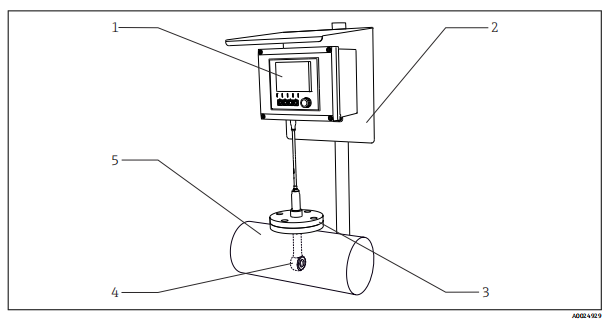

测量系统结构示意图

1.Liquiline CM44x变送器

2.防护罩

3.管道焊接座，带 DN50 PN16

4.CLS50D法兰CLS50D 传感器，带 DN50 PN16 法兰和含 M12 连接头的固定电缆

5.管道

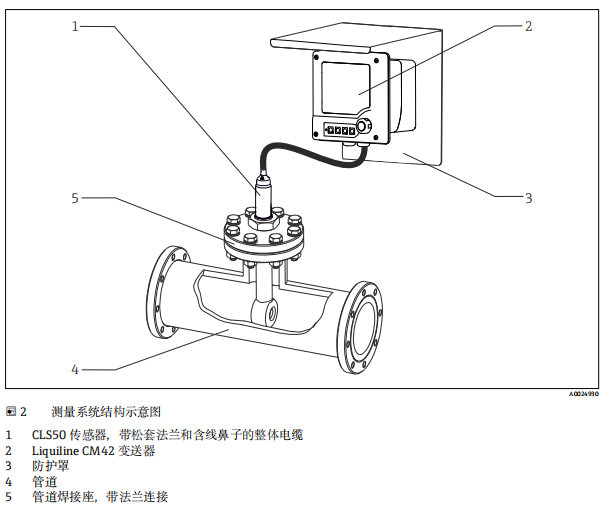

CLS50

完整的测量系统包括:

CLS50电感式电导率传感器，带整体电缆，

变送器，例如:Liquiline MCM42

可选:

防护罩，适用于现场安装的变送器

安装支架，用于在容器或管路中安装传感器，例如:CLA111

通信和数据处理(仅针对CLS50D)

与变送器通信

Memosens数字式传感器必须连接 Memosens 数字变送器使用。模拟式传感器无法向变送器正常传输数据。

数字式传感器内存储有传感器参数，包括:

1.生产参数

序列号

订货号

生产日期

2.标定参数

标定日期

电极常数

电极常数差值

标定次数

执行最近一次标定或调节的变送器的序列号

3.操作信息

温度范围

电导率范围

初始调试日期

最高温度值

高温工况下总工作小时数
