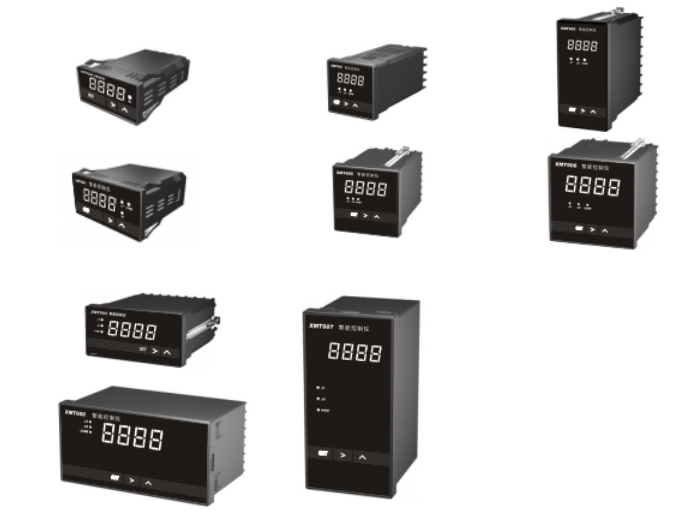

XMT60X系列智能控制(变送)仪

XMT60X系列智能仪表，集成了显示、控制变送等多种功能，可广泛应用于各种自动控制领域。

XMT60X系列智能仪表，集成了显示、控制变送等多种功能，可广泛应用于各种自动控制领域。

其主要特点如下:

1.多种热电阻、电偶或标准输入信号(详见【表1】)可随时设定。对非线性输入信号，量程显示可修正。对线性输入信号，量程显示可任意设定、修正

2.隔离模拟量变送输出(12位分辨力)。变送范围任意设定、修正。

3.两路继电器输出，任意组态成上、下限，上、上上限，下、下下限等报警方式。

主要技术指标

1.工作电源:AC/DC85~260V(其它供电电压可定制)

2.功耗:小于5W;

3.使用环境:温度0~50℃;湿度:小于85%RH

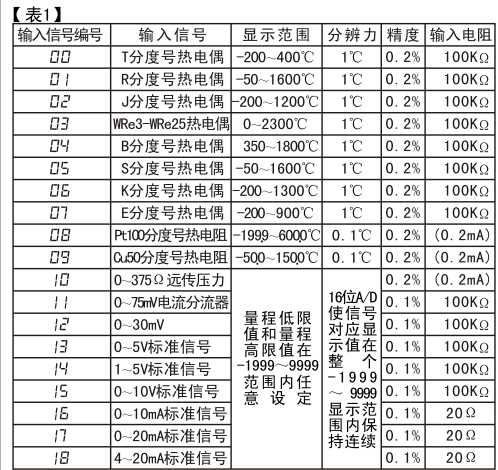

4.输入信号、显示范围及有关参数:详见【表1】

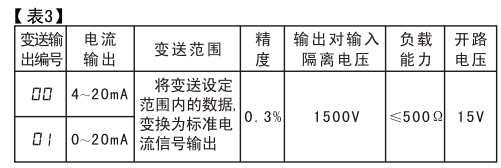

5.模拟量电流输出及有关参数:详见【表3】

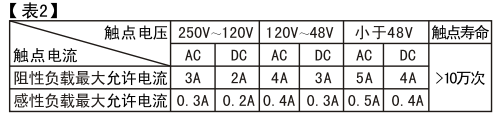

6.继电器输出触点容量:详见【表2】

7.提供DC24V/30mA电源,可对变送器供电:(注:XMT600.XMT601无此项。)

8.热电偶型传感器,在0-50℃内具有自动温度冷端补偿功能:

9.传感器断线报警功能。

本产品出厂时只提供两种电流变送输出信号。用户如需要电压变送输出信号，可从厂家订制或自行并接1%精度2502或5002电阻，获取1~5V或0~5V，0~10V电压

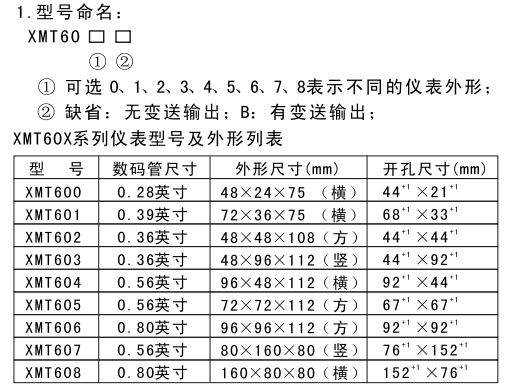

二、XMT60X系列仪表型号命名

三、选型与应用举例

例:用户要求通过K偶测量温度，温度控制点800℃，850℃时上限报警，并在0~800℃范围内变送输出4-20mA，仪表供电电源为AC220V，仪表开孔尺寸为92x44mm。

1.仪表选型:仪表选用XMT604B智能控制仪(带变送)

2.参数设定:

1)输入密码PP89，设定输入信号编号如下:

输入信号编号=06(K型热电偶);

变送输出编号=00(4-20mA)

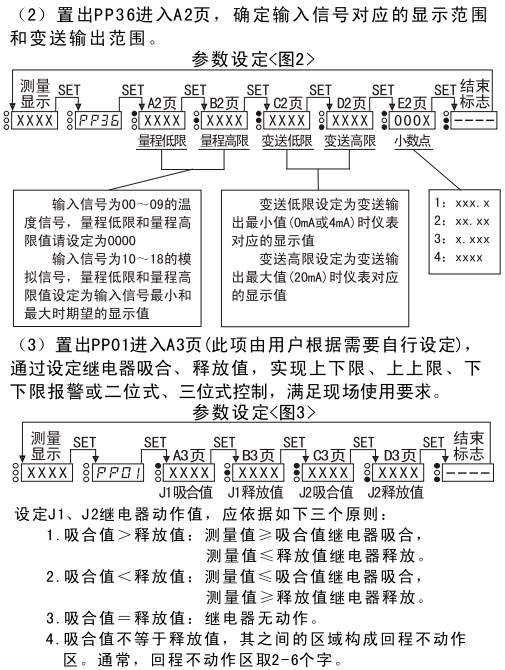

2)输入密码PP36，设定量程显示参数如下:

量程低限=0000;

变送低限=0000;

量程高限=0000:

变送高限=0800:

小数点位置=0;

3)输入密码PP01，设定控制报警参数如下:

J1用于二位控制，设定值为:释放值=0800:吸合值=795:

J2用于报警，设定值为:吸合值=0850;释放值=847;

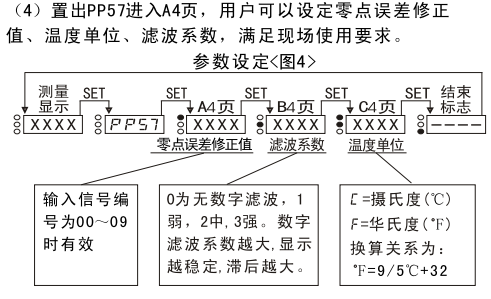

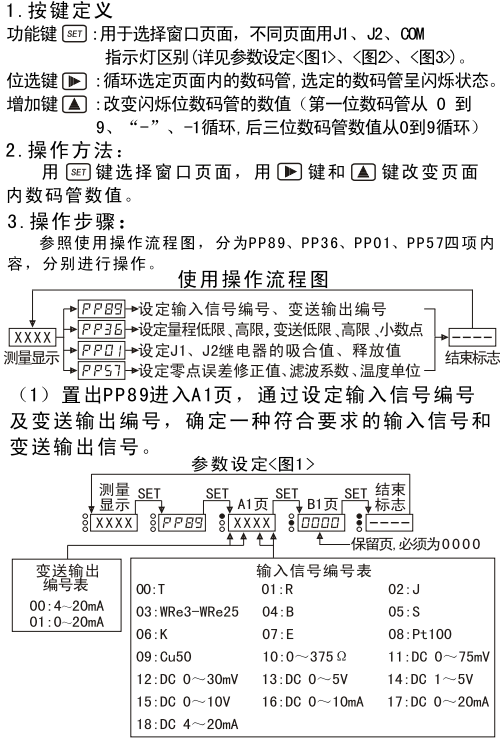

四、使用操作说明

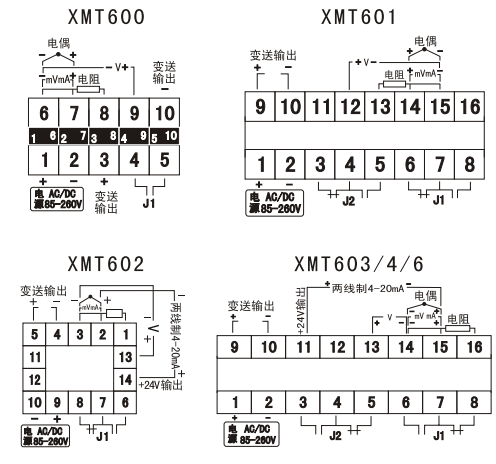

五、端子接线图
