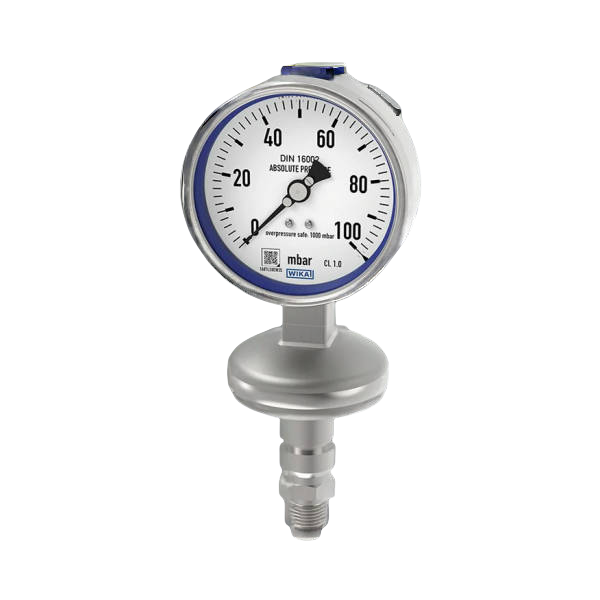

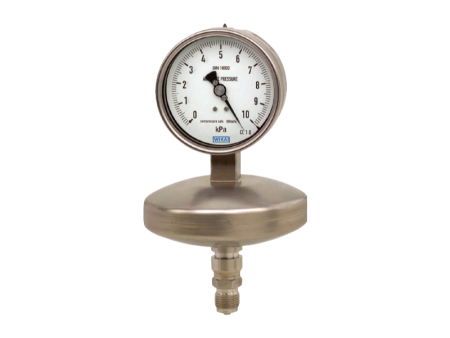

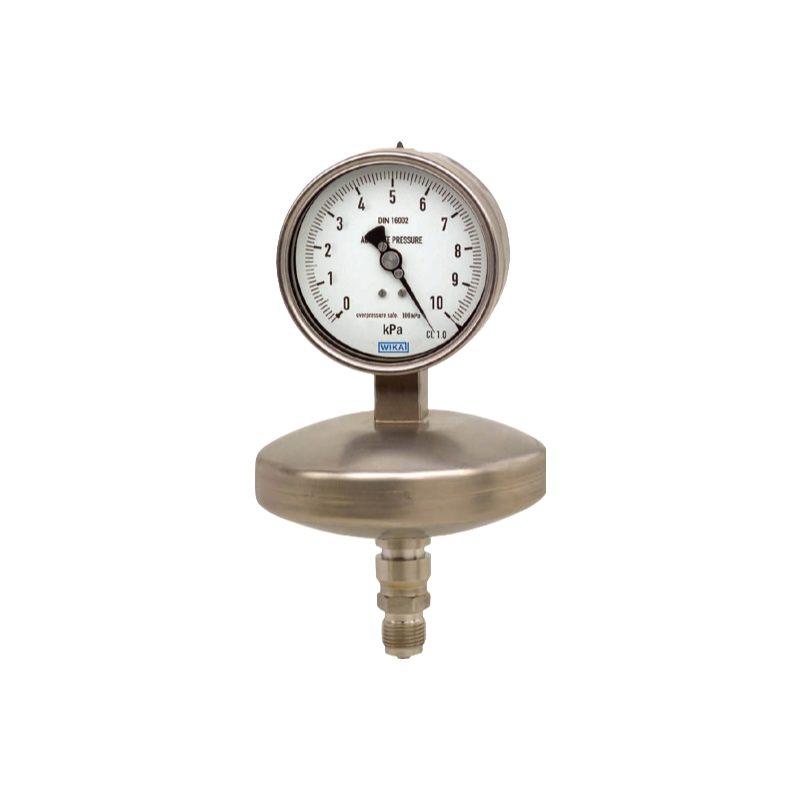

绝压压力表，型号532.52
| 公司名称： | 沈阳静竹工控设备有限公司 |
|---|---|
| 联系人： | 范经理 |
| 联系电话： | 13940416132 |
| 微信： | 13940416132 |
| QQ： | 1069720340 |
| 邮箱： | 1069720340@qq.com |
| 地址： | 沈阳市铁西区沈辽西路168号21-11、12门（沈辽路嘉泰五金城） |
| 留言咨询 更多信息 | |
| 分享： |
|
摘要
532.52,532.53和532.54型绝压表适用于进行不受大气压波动影响的压力测量。 基于膜片元件测量原理，可提供低至0...2.5kPa绝压的量程。仪表完全由不锈钢制成，适用于气体、液体和侵蚀性介质。 密封参照气室由特殊材质制成，气密性佳。得益于此，该产品具有高稳定性，使用寿命长。此外，介质腔采用金属密封，可以在参照气室中长时间保持所需的真空条件。
产品介绍
应用
■压力测量不受大气压力波动的影响
■可用于气态、液态和侵蚀性介质，也适用于侵蚀性环境
■监测真空泵
■控制真空包装机
■监测冷凝压力，测定液体内的蒸气压力
功能特性
■高过压安全性
■介质腔体采用金属密封，参考气室采用高度气密材料，延长了使用寿命
■量程：0...2.5 kPa绝压

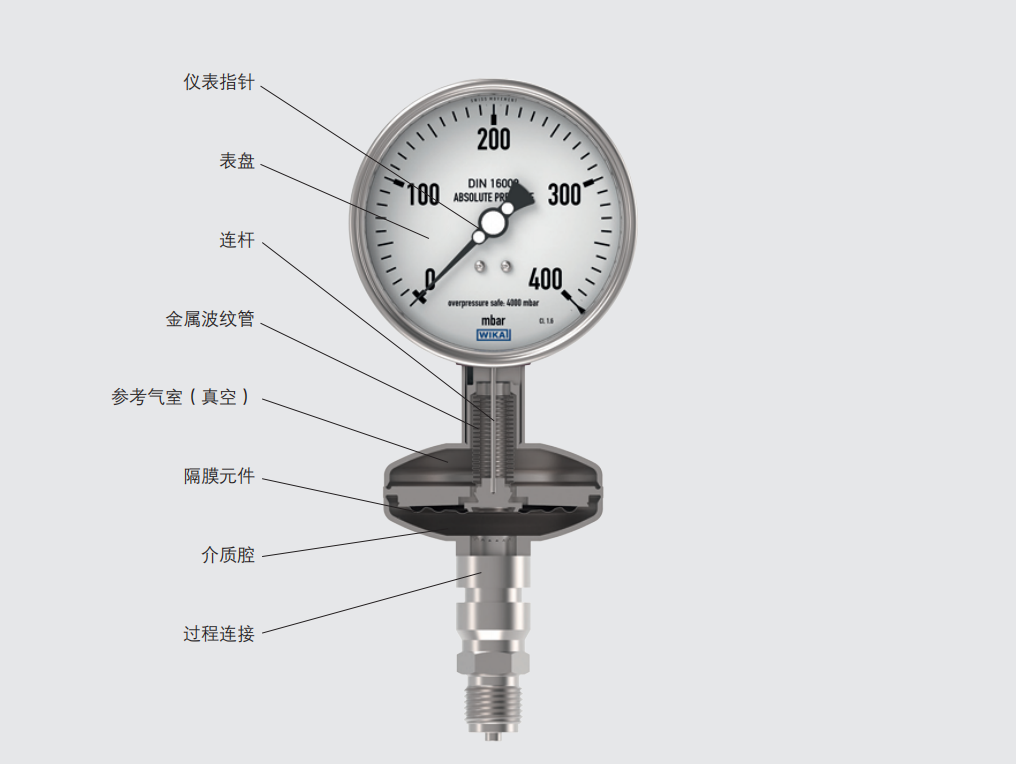

功能
绝压压力表中的压力测量参照总是参考气室中的全然真空。这使得通过独立于大气压力的自然波动来测量压力成为可能。压力元件将介质腔与完全真空的参考气室分开。压力元件，即隔膜元件，是一个圆形波纹膜片。隔膜元件在边缘处被焊接，并且在一侧受到介质腔中的压力的作用。
介质腔和参考气室之间的压力差导致隔膜元件的偏转，从而产生测量行程。隔膜元件的测量行程通过连杆由金属波纹管传递给机芯，并通过仪表指针显示在表盘上。
不论量程如何，过压保护至少为0.1 MPa全然压力。这确保了环境压力(约0.1 MPa全然压力)不会过压。隔膜元件可通过负载承受点承受高达20倍满量程值的过压，但最高可达2.5 MPa绝压(通过将隔膜元件抵靠在上部测量法兰上)。例如，在该版本中，量程为0...40kPa全然压力。可承受高达0.8 MPa绝压的短期过压，并且准确度不会受到影响。
蒙乃尔版本：对于腐蚀性极强的介质，接液部件可以由蒙乃尔材料制成。
1)仅适用于带防爆认证的仪表
2)带充液表壳的仪表防护等级为IP65

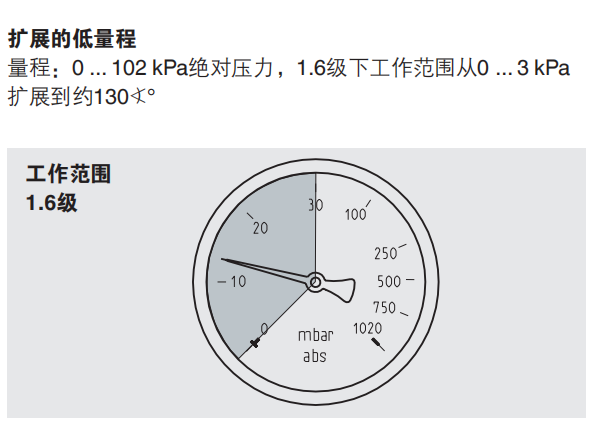

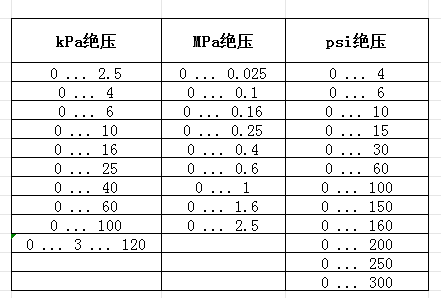

量程
更多详细量程
1)根据ASME B16.5/EN 1092-1B型，从DN 15到DN 80,带附加螺纹连接和敞开式连接法兰蒙乃尔版本(型号562.54、563.54、5562.34、563-34)仅在准确度等级为CL.2.5时可用。

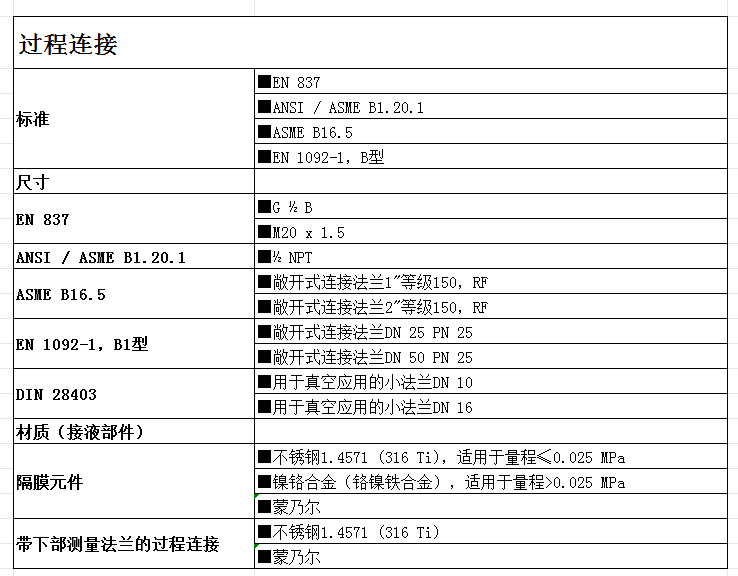

可按需求提供其他过程连接
工作条件
介质温度范围 ■最高+100 °C [+212 °F] ■最高+200 °C [+392 °F] 环境温度范围 ■-20 ... +60°C [-4 ... +140°F] ■-40 ... +60 °C [-40 ... +140 °F] 1) 储存温度范围 -40 ... +70 °C [-4 ...140 °F] 压力限值 稳定 满量程值 波动 0.9 x 满量程值 防护等级符合IEC/EN 60529 ■IP54 ■IP65 2) 1)仅可与硅油填充一起选择
2)带充液表壳的仪表防护等级为IP65
其他版本
■用于危险区域的版本(Exh)
■带开关电接点的绝压压力表
■带输出信号的绝压压力表
■禁油禁脂
■用于氧气，禁油禁脂
■禁硅版
■连接到0区(EPL Ga)时带防爆燃阻火器1);型号910.21;见数据资料AC 91.02
1)仅适用于带防爆认证的仪表
