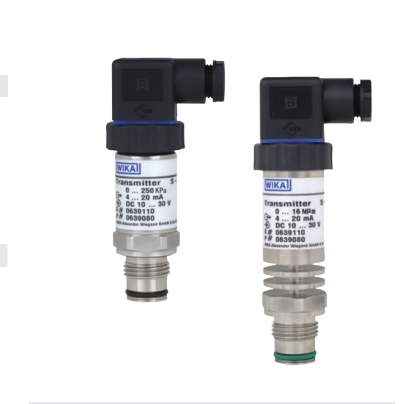

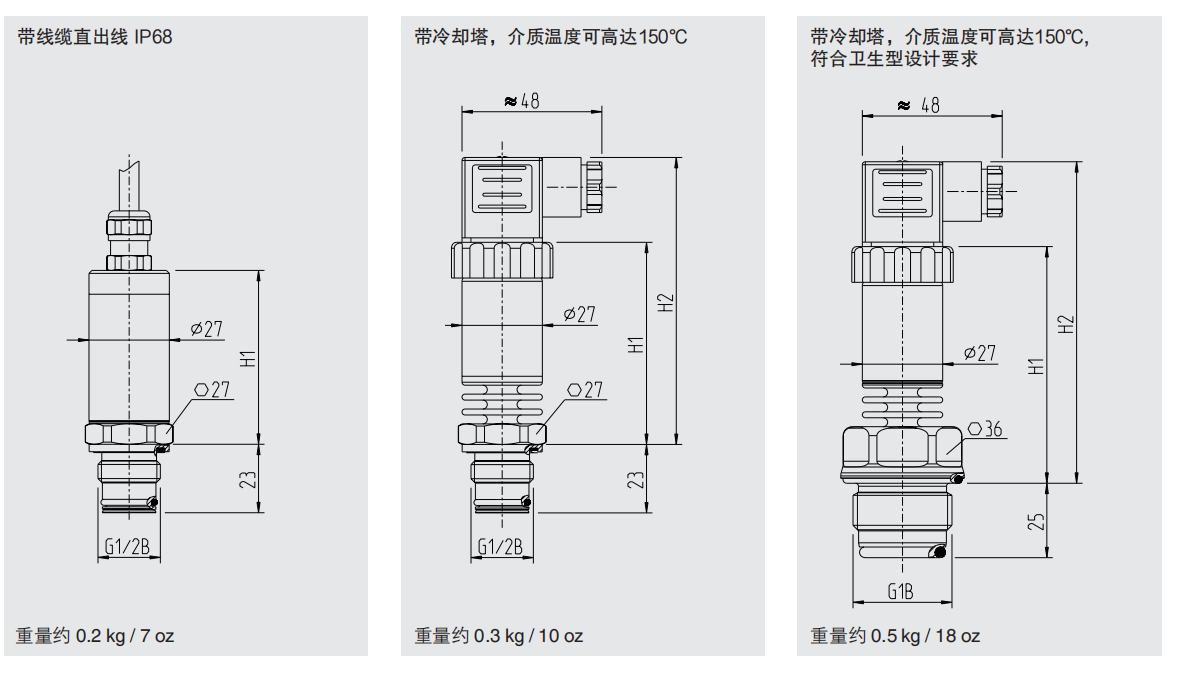

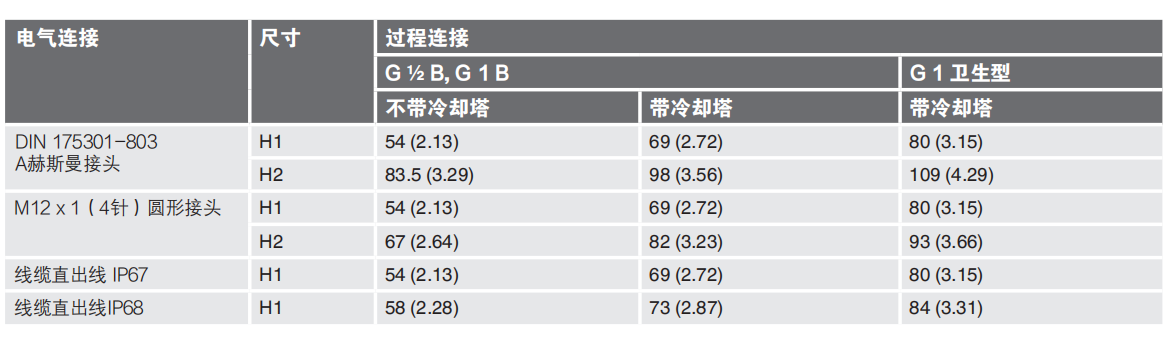

平嵌隔膜式压力变送器S-11型

S-11型压力变送器具有平嵌隔膜，专门设计用于在粘性、浆糊状、粘合剂、结晶化、含颗粒和受污染等能够堵塞传统过程连接压力通道的介质中进行测量。
产品设计经过优化，采用平嵌隔膜过程连接，可在过程中充分发挥接液隔膜的清洁能力。这样即使在经常更换介质的关键应用中进行压力测量，也可保证无故障，且易于维护。S-11型的精度高，设计坚固耐用，而且有多种灵活的配置可供选择。
平嵌隔膜压力变送器的所有过程连接均由不锈钢焊接制成，通过可靠的密封件将过程介质与压力测量仪器隔离，从而保证过程连接和测量介质之间的密封性能可靠、无死区。

应用

■一般工业应用

■食品和饮料行业

■灌装和包装设备

■定量给料技术

■液位测量

功能特性

■提供许多可选配置

■平嵌隔膜过程连接

■大量库存，可短时间内交付

■真空密封

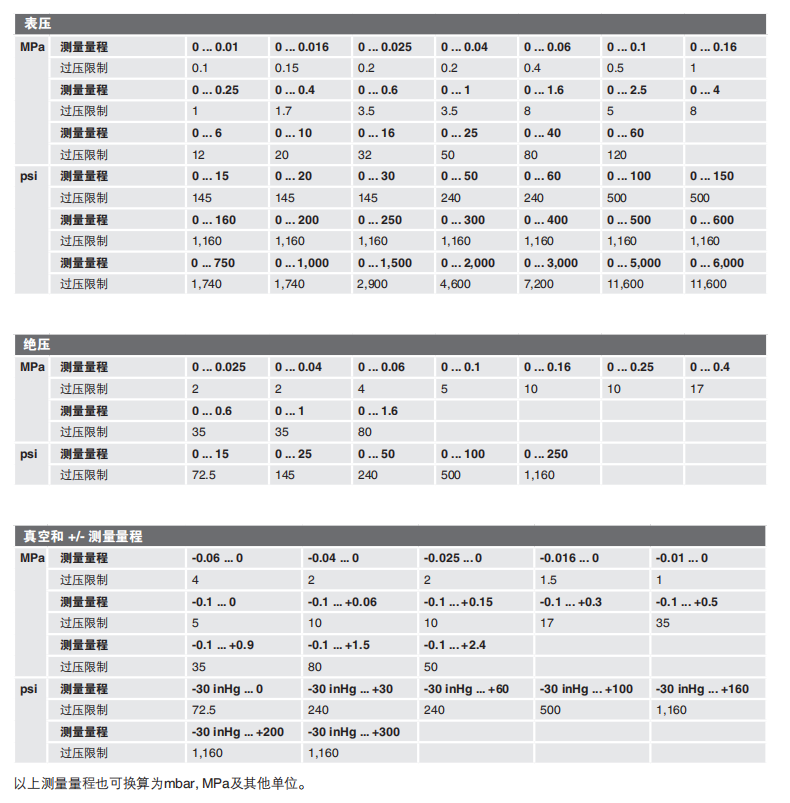

测量量程

真空密封

有

输出信号

可选版本

电流信号(2线)：4..20 mA

电流信号(3线)：0...20 mA

电压信号(3线)：直流电压0...10V

直流电压0...5V

可根据要求提供其他输出信号。

负载

根据信号类型，适用下列负载：

电流信号(2线)：≤(电源-10V)/0.02A

电流信号(3线):≤(电源-3V)/0.02A

电压信号(3线):>极大输出信号/1mA

电压

电源

电源取决于所选的输出信号

4...20 mA(2线)

直流电压10...30V

0...20 mA(3线)

直流电压10...30V

直流电压0...10 V

直流电压14...30V

直流电压0..5V

直流电压10...30V

参考条件(根据IEC 61298-1)

温度

15 ...25℃(59...77F)

气压

86.….106 kPa(12.47...15.37 psi)

湿度

45...75%r.h.

电源

直流电压24V

安装位置

已针对垂直安装位置且过程连接朝下校准

参考条件下的精度

可选版本

标准：≤±0.5%量程

可选： 量程≤±0.25%量程1)

1)仅适用于测量量程20.025MPa时

包括非线性度、滞后作用、零点偏移和最终值偏差(对应于根据IEC 61298-2的测量误差)。已针对垂直安装位置且过程连接朝下校准

非线性度(根据IEC 61298-2)

≤量程的±0.2%BFSL

非可重复性

≤量程的0.1%

额定温度范围内的温度误差

额定温度范围：0...80℃(32 ...176F)

零点平均温度系数：

测量量程>0.025 MPa:≤量程的±0.2%/10K

测量量程≤0.025 MPa:<量程的±0.4%/10 K

测量范围平均温度系数：量程的±0.2%/10K

长期稳定性：≤量程的±0.2%/年

零点和满量程点的可调性

使用仪器内部的电位计进行调节。

不适用于IP68防护等级的线缆直出线式电气连接

零点： ±5%

满量程点：±5%

时间响应

稳定时间：≤2ms

工作条件

IP防护等级(根据IEC 60529)

P防护等级取决于电气连接的类型

赫斯曼接头DIN 175301-803A:IP65

航空插头M12x1(4针)：IP67

■标准线缆直出线：IP67

■可选线缆直出线:IP68

1)零点和测量范围的不可调节。

上述IP防护等级仅在使用具有相应IP防护等级的匹配接头插入时适用。

抗振性

无冷却元件的过程连接：

20g(IEC 60068-2-6,在共振状态下)

带冷却元件的过程连接：10 g(IEC 60068-2-6,在共振状态下)

抗冲击性

无冷却元件的过程连接：1,000g(IEC 60068-2-27,机械冲击)

带冷却元件的过程连接：400 g(IEC 60068-2-27,机械冲击)

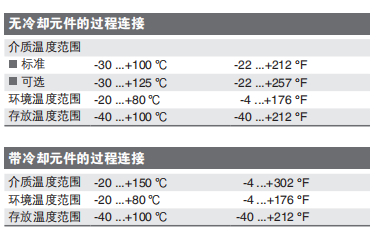

容许温度范围

也符合EN50178,参见表格7,工作(C)4K4H,存放(D)1K4,运输(E)2K3。

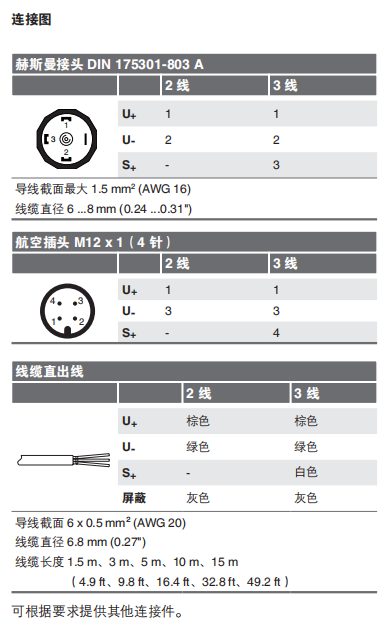

电气连接

短路电阻

S+对U-

反向极性保护U+对U.

过压保护

直流电压36V

绝缘电压

符合NEC02级电压标准的直流电压500V(即使在故障条件下，低电压和低电流的功率最大仍达100 VA)

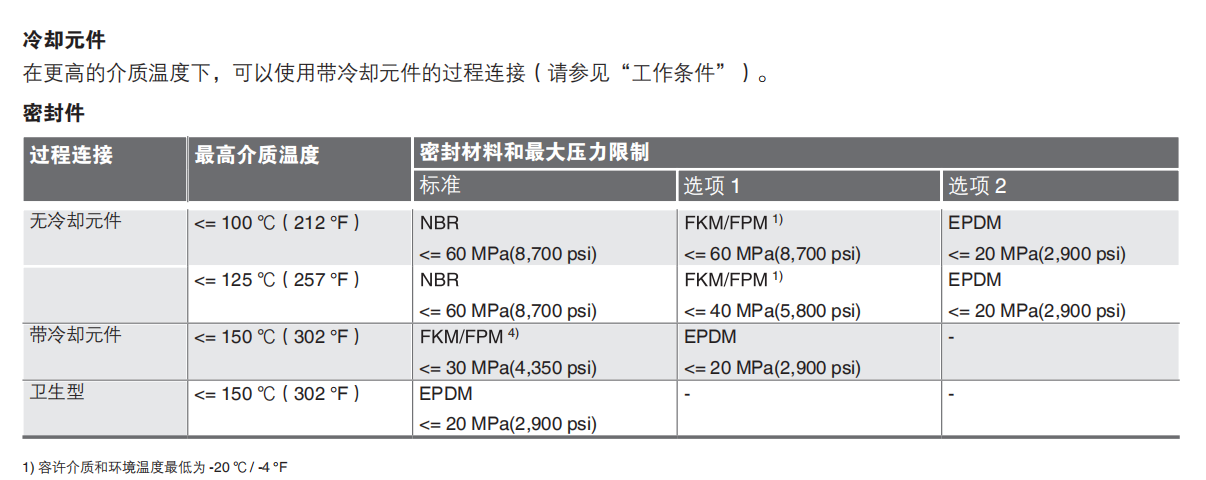

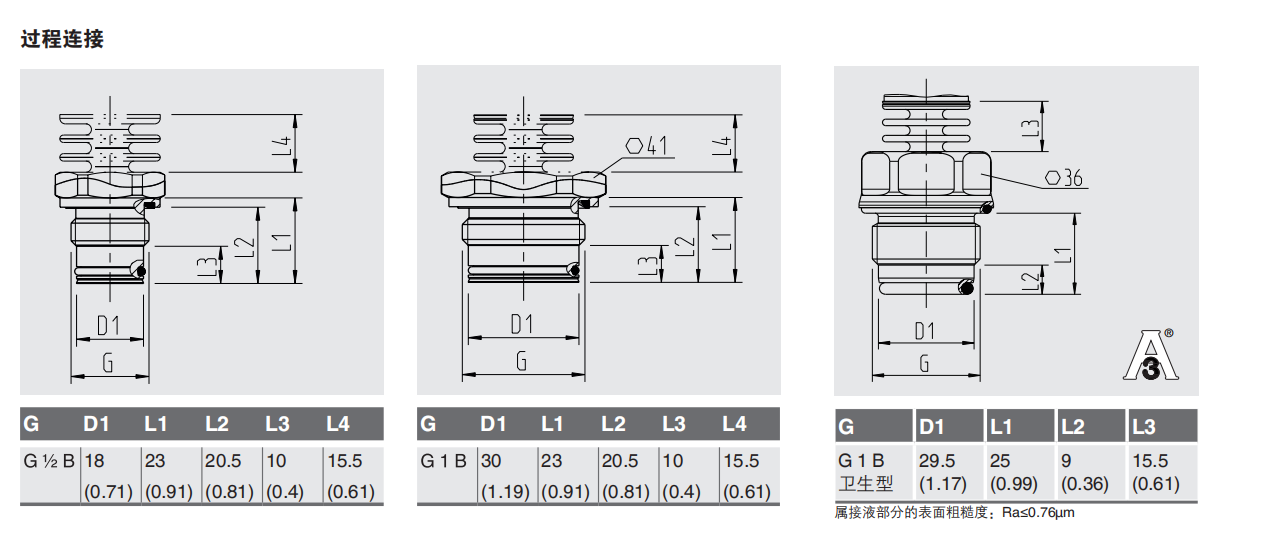

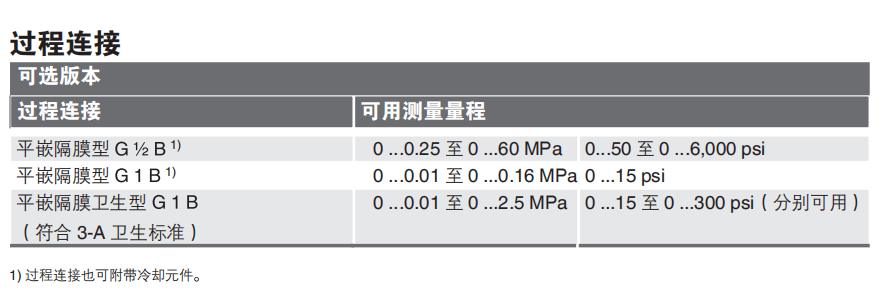

GV2 B平嵌隔膜式过程连接可选FFKM密封材料的O型圈(限压60 MPa(8,700 psi)的所有介质温度)“标准”下所列的密封件包括在交付产品中。

材料

接液部件

■ G V/2和G 1B平嵌隔膜式：316TI

■ G1 B平嵌隔膜式卫生型：316L

■有关密封件材料，请参见“过程连接”

内部压力介质传输

内部系统填充液:合成油(符合FDA 21 CFR178.3750标准的食品级系统填充液)
