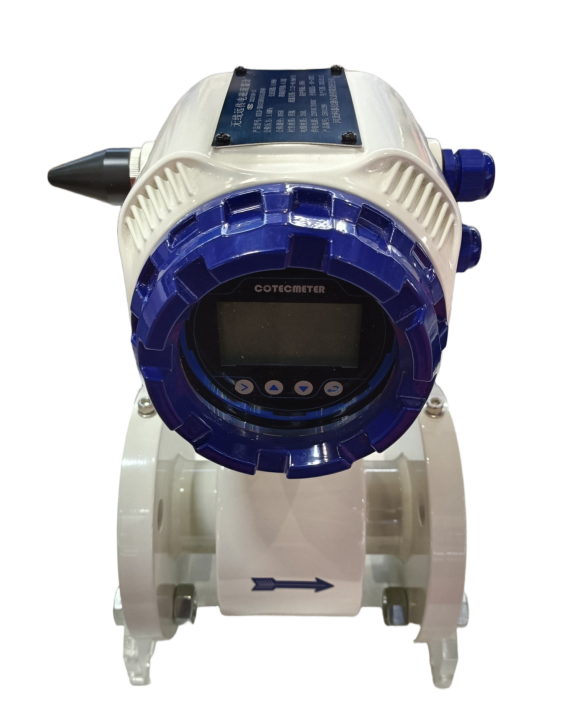

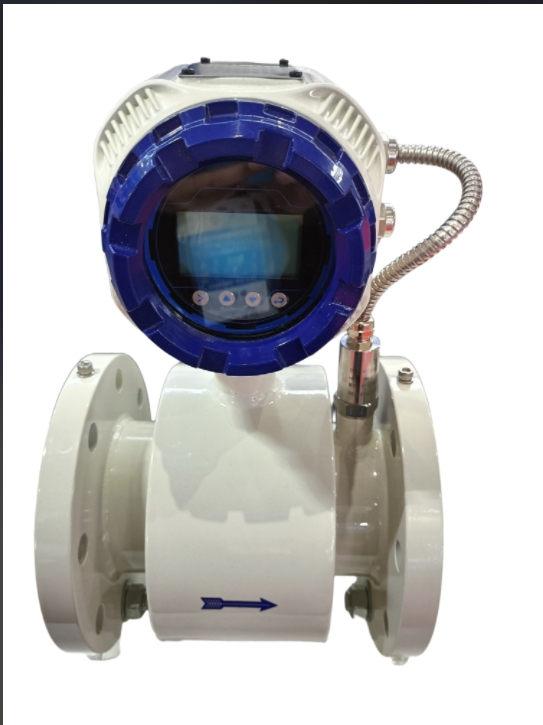

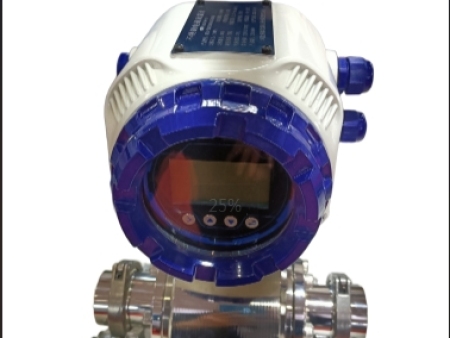

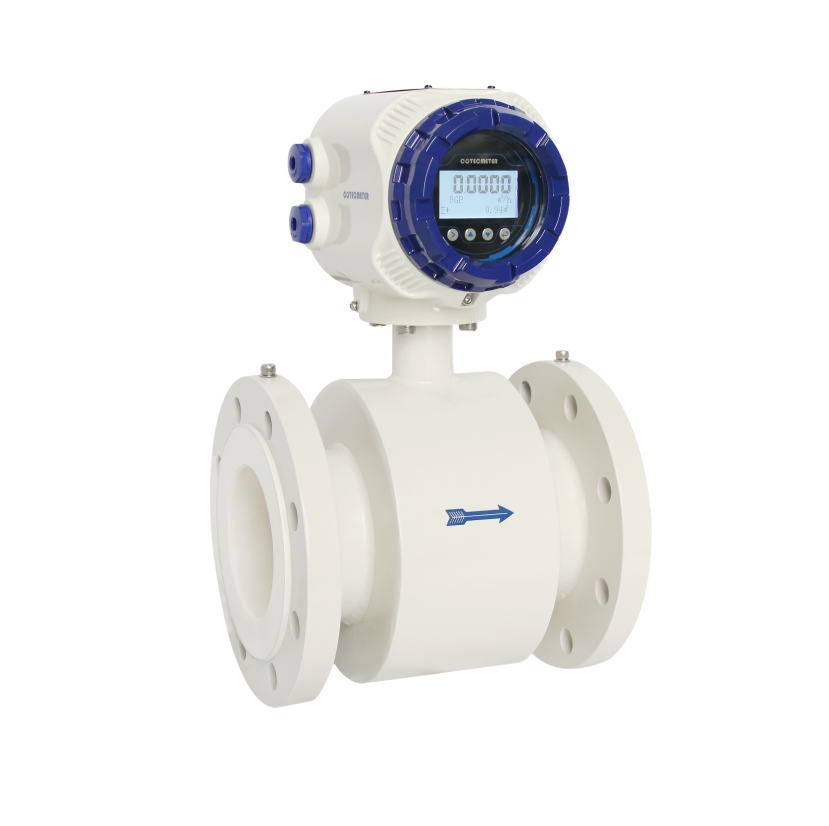

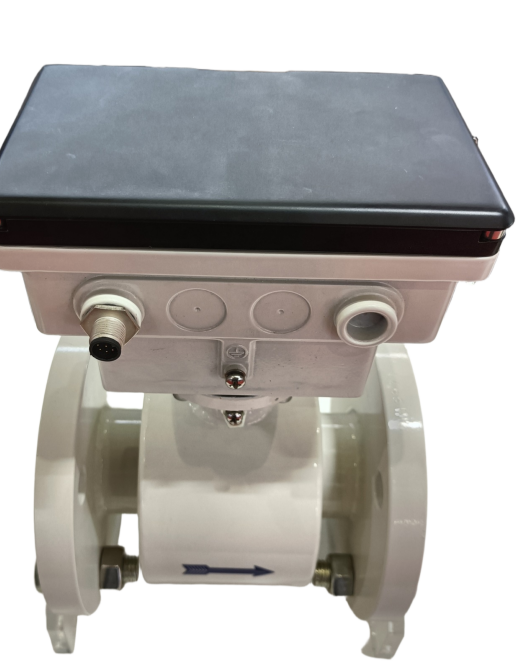

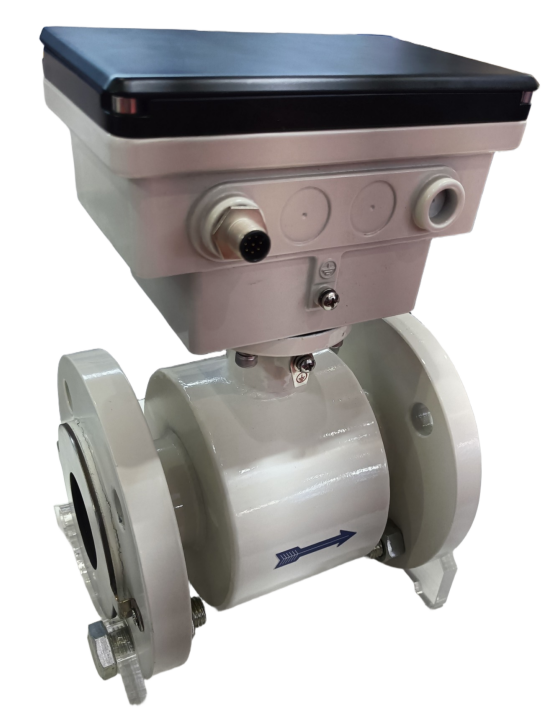

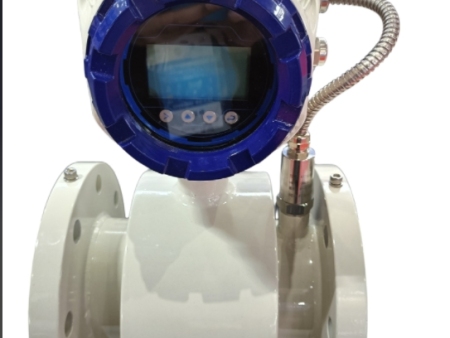

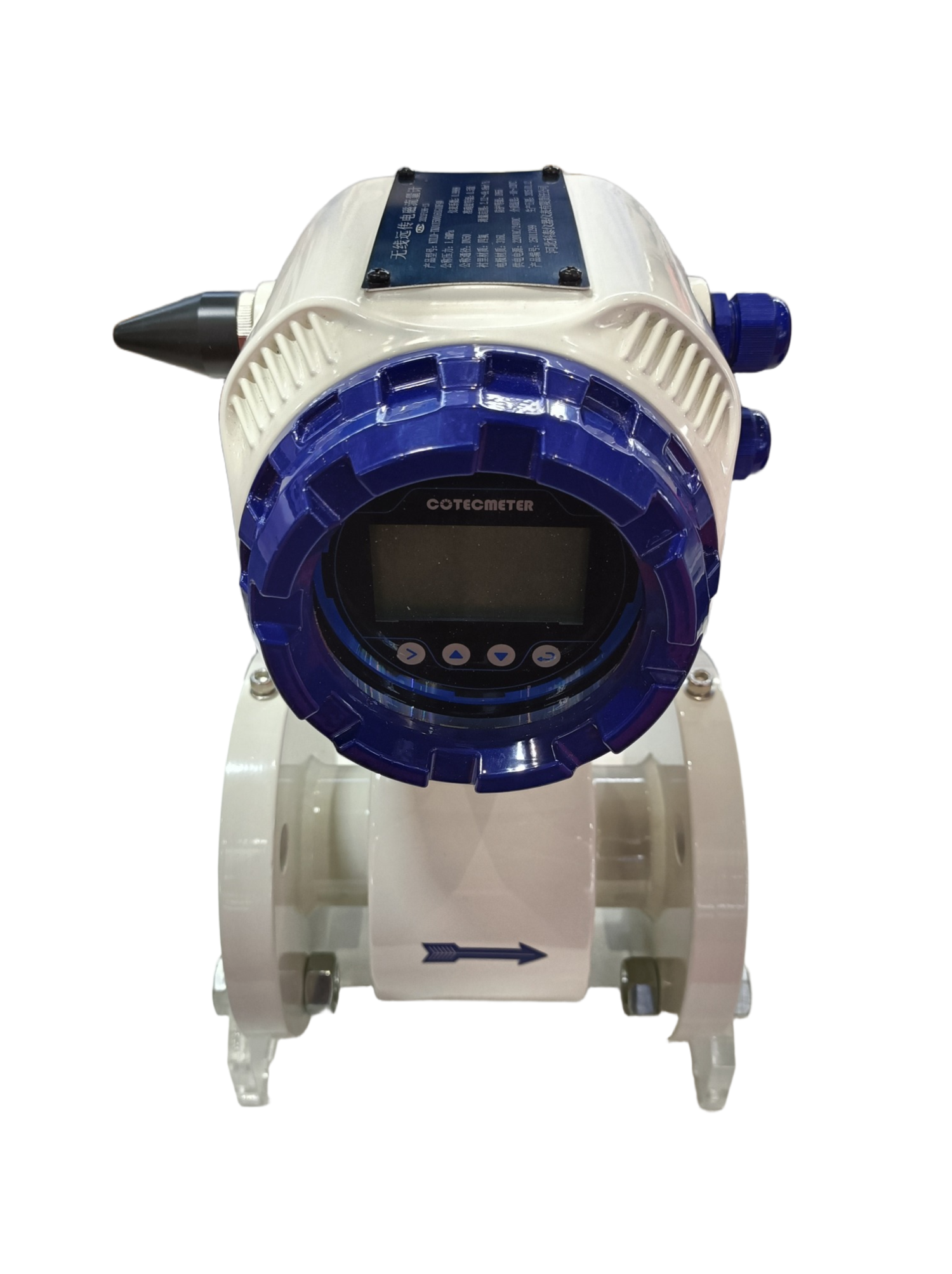

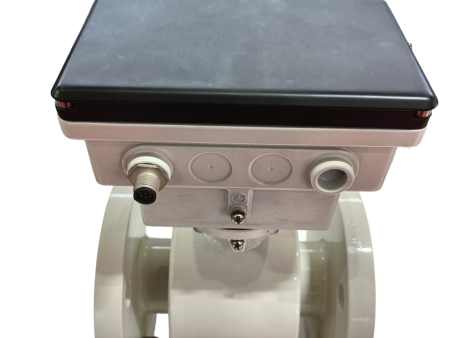

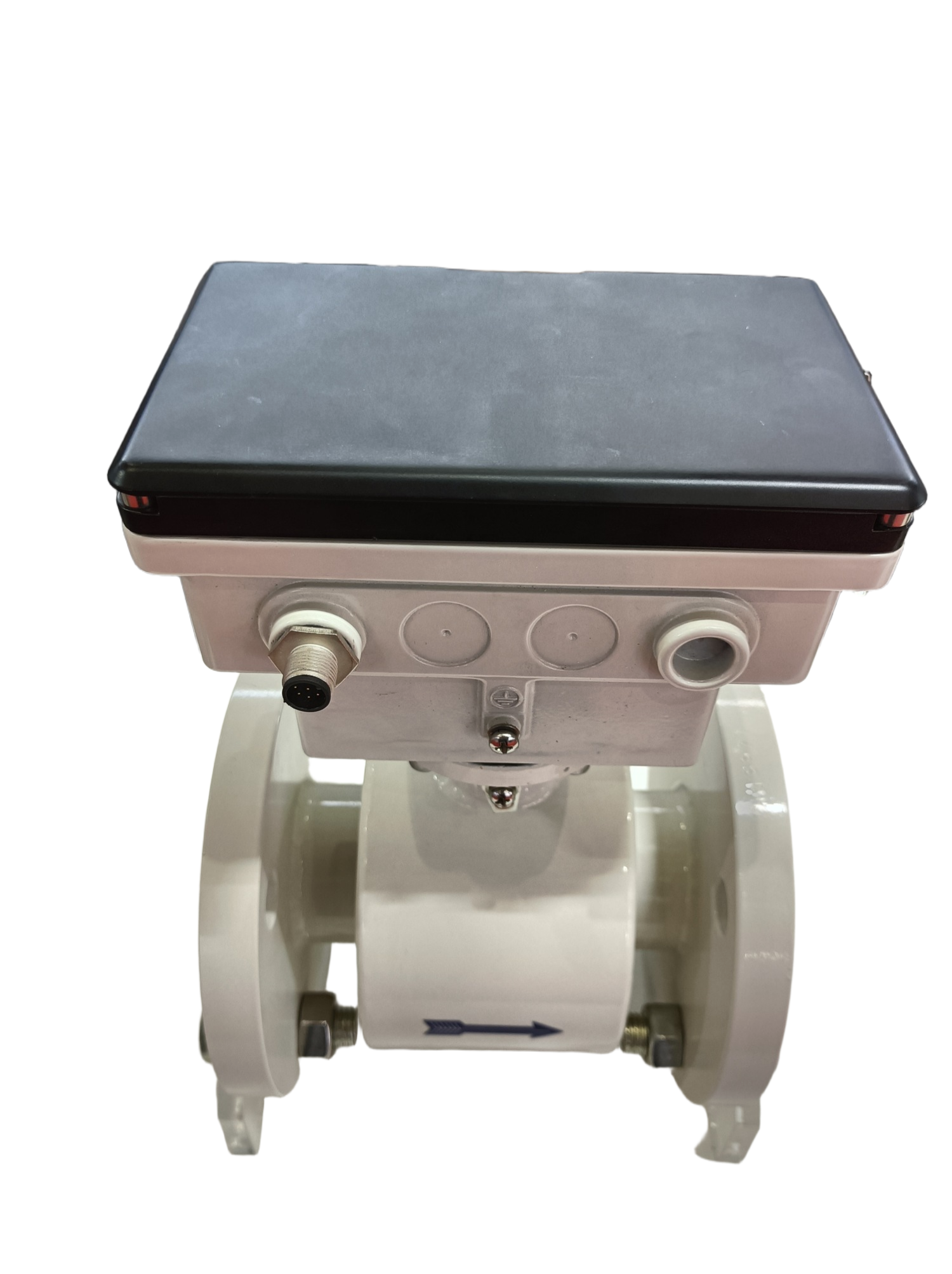

KTLD-T系列电磁流量计

产品特点：

高精度:管段式>0.5m/s,士0.2%R;<0.5m/s,±1mm/s

插入式>0.5m/s,土1.5%R;<0.5m/s,土7mm/s

高可靠性:产品符合国家标准GB/T17626、GB/T2423的要求

快速响应:采用32bitADC和优化的滤波算法,快速响应,测量数据准确稳定,当管网中含有微量气泡或脉动流时,也能获得稳定测量。

中文LED显示:KTLD系列电磁流量计采用工业级中文LED液晶屏,亮度高,在零下30℃至70℃的环境中均可正常工作,

强大诊断功能:实时监测励磁线圈的电流和电阻及温度、信号电压、极化电压、电导率、及各种输入输出状态。如有异常立即给出报警提示,方便快速解决问题。

强大仿真功能:可实时仿真各种输出信号,方便调试和判断故障。

一键恢复功能:具备一键恢复出厂设置功能,方便现场参数错误时迅速还原。

压力/温度检测功能(可选):温度/压力数据直接集成在电磁流量计上不需要另外在管道上开孔安装;温度/压力信号直接在电磁流量计的LCD显示屏上;温度/压力数据同时通过RS-485或GPRS上传。

无线远传功能(可选):内置无线远传模组,通过4G信号上传至我公司自有无线平台。具备速率高、低延迟的特点可在手机微信小程序或者web端实时查看数据及报表。大大降低了布线的成本。

丰富的内衬材质:橡胶、PTFE、F40喷涂、PFA喷涂、陶瓷等各种衬里工艺满足不同工况对流量计耐真空、耐腐蚀、耐磨损、耐高压、耐高低温的要求。

丰富的信号输出:标配RS-485、(4-20) mA、频率/当量脉冲、流量报警,输出响应速度快,端口有防雷等保护措施。

测量系统:

测量原理:法拉第电磁感应定理

功能:瞬时流量、流速、质量流量(当密度不变时)

模块结构:测量系统由一个测量传感器和一个信号转换器构成

转换器：一体型

通讯

串口通讯:RS485

输出:电流(4-20mA)、脉冲、频率、状态开关量

功能:空管识别

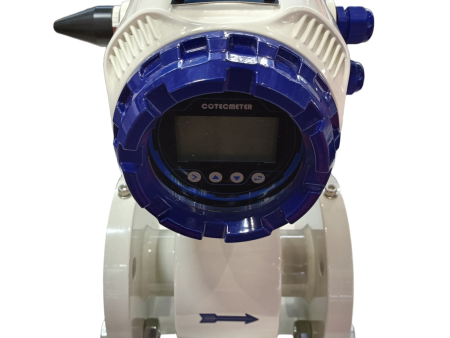

显示机用户界面

图形显示器:单色液晶显示器,白色背光:大小:128*64 像素

图显功能:2 个测量值画面 (测量、状态等)

语言:中文/英文

单位:可组态

操作单元:4个触摸按键

运行环境

温度

环境温度:-30°C-70°C

电导率：水(极小 30uS/cm)

电气连接

电源电压：100-240VAC,50/60Hz

功率消耗：极大30W(20VA)

信号电缆：仅用于分体型

双屏蔽电缆：信号部分,导线:0.5mm2 Cu /AWG20

屏蔽电缆：磁场部分,导线:0.7mm2 Cu

测量精度

极大测量误差：测量值的士0.2%(流速 0.5m/s);±1mm/s(流速<0.5m/s)

重复性：0.05%

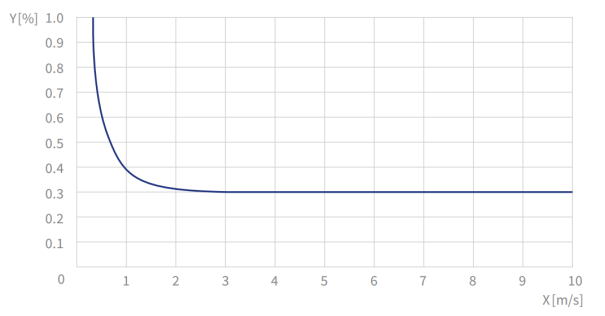

精度

※ 介质:水 ※ 进口支管道:>5DN

※ 温度:20°C ※ X[m/s]:流速

※ 压力:0.1MPa ※ Y[%]:实际测量值的偏差(mv)

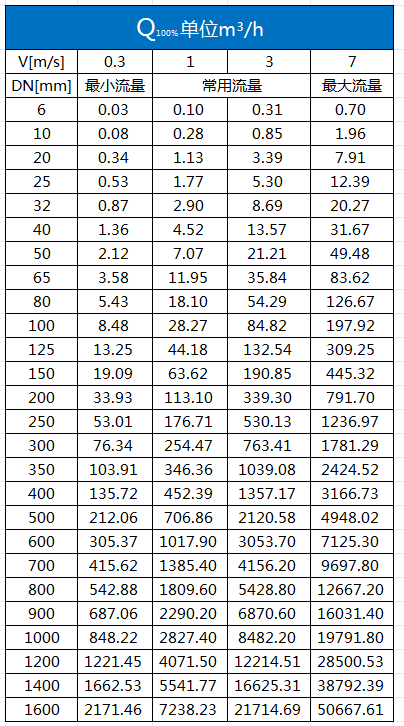

流量范围

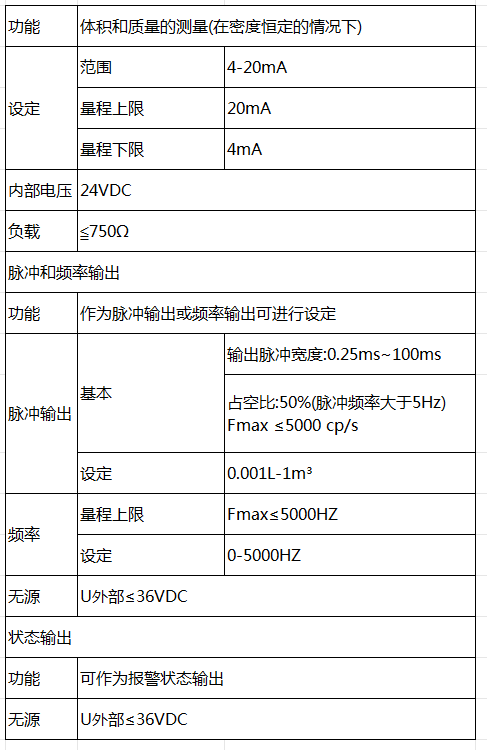

输出

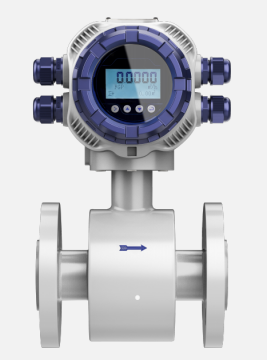

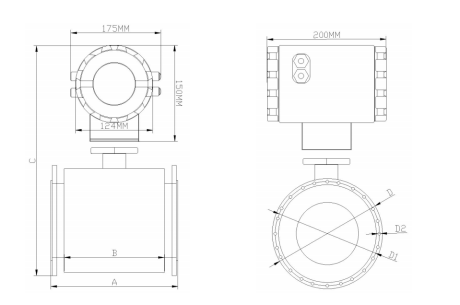

KTLD-T管段式流量计外形尺寸

注：n为螺栓孔数量

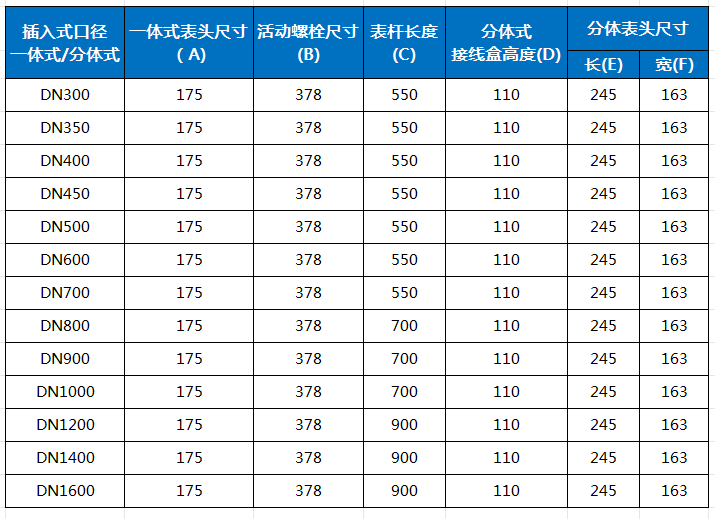

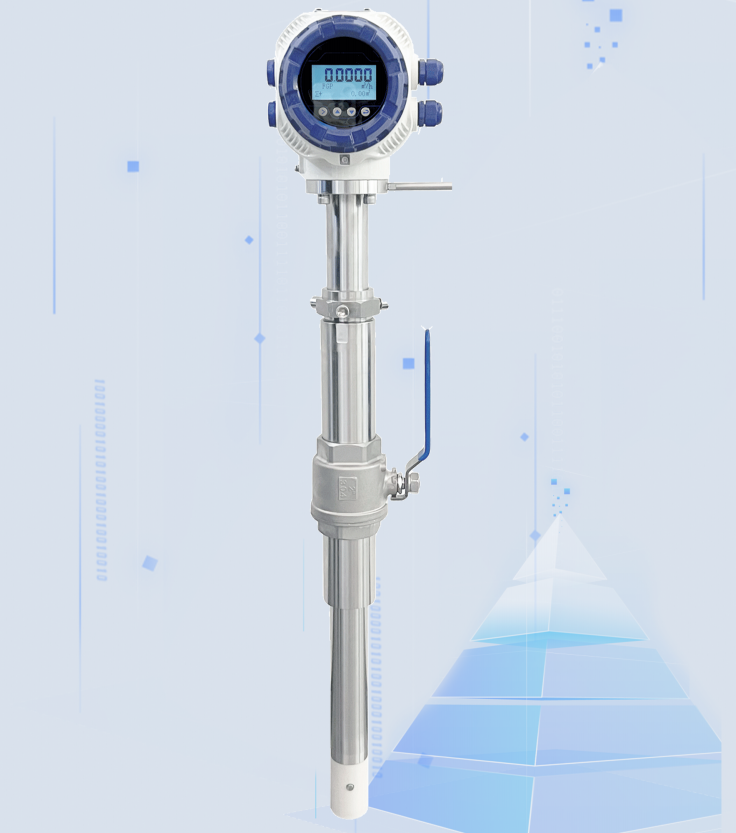

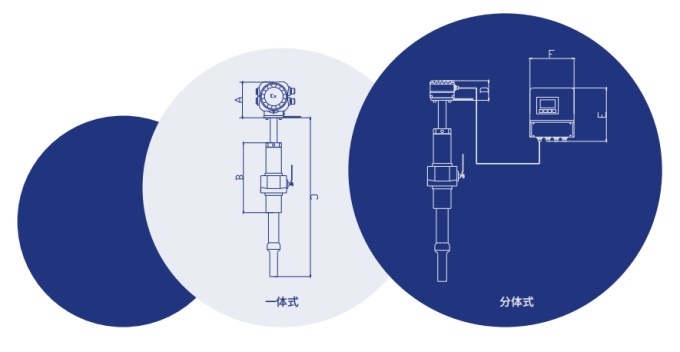

KTLD-T插入式流量计外形尺寸

注：单位：mm

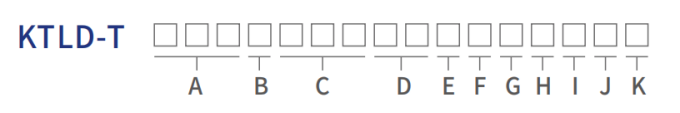

KTLD-T系列产品选型表

A 识别码

B 安装形式 *Y- 一体式

*F- 分体式

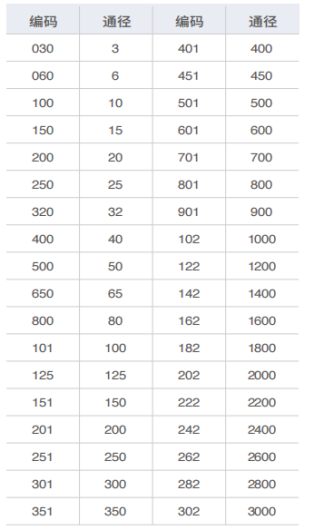

c 一 公称通径(mm)

D— 公称压力(MPa)： *06-0.6

*10-1.0

*16-1.6

*40-4.0

*XX特殊订货

E一 衬里材料：*1-聚四氣乙烯(F4)

*2-天然橡胶

*3-乙烯-四氟乙烯共聚物(ETFE)

*4-聚全氟乙丙烯(F46)

*5-PFA

*6-陶瓷

F一电极材料 *G-不锈钢

*B-哈氏合金B

*C-哈氏合金C

*I-钛

*A-钽

*Y-铂铱合金

*W-不锈钢涂覆碳化钨）

G—防护等级 *1-IP65，

*2-IP68+IP65(即传感器IP68+转化器IP65)

*3-IP67+IP65 (即传感器IP67+转化器IP65)

H—防爆标志 *0-无，

*1-防爆型

I—连接方式 *F-法兰连接

*S-螺纹连接

*K-卡盘连接

J一供电电源 *1-3.6VDC电池供电

*2-24VDC

*3-220VAC

*4-24VDC/220VAC 双供电

K一输出方式 *M-脉冲输出，

*D- 电流输出，

*R-RS485，

*Q-全功能输出，

*T-冷/热量计量

*Y-取压型

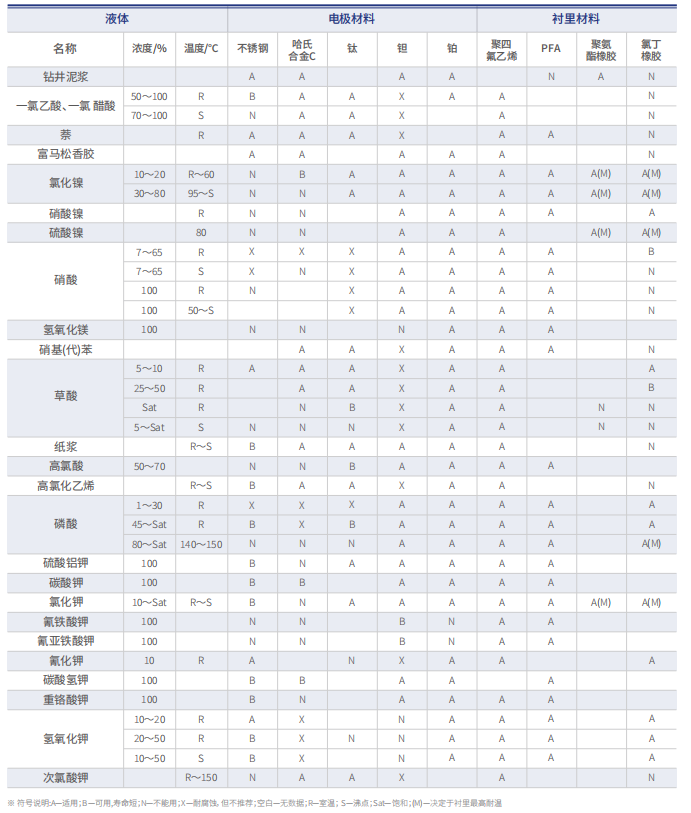

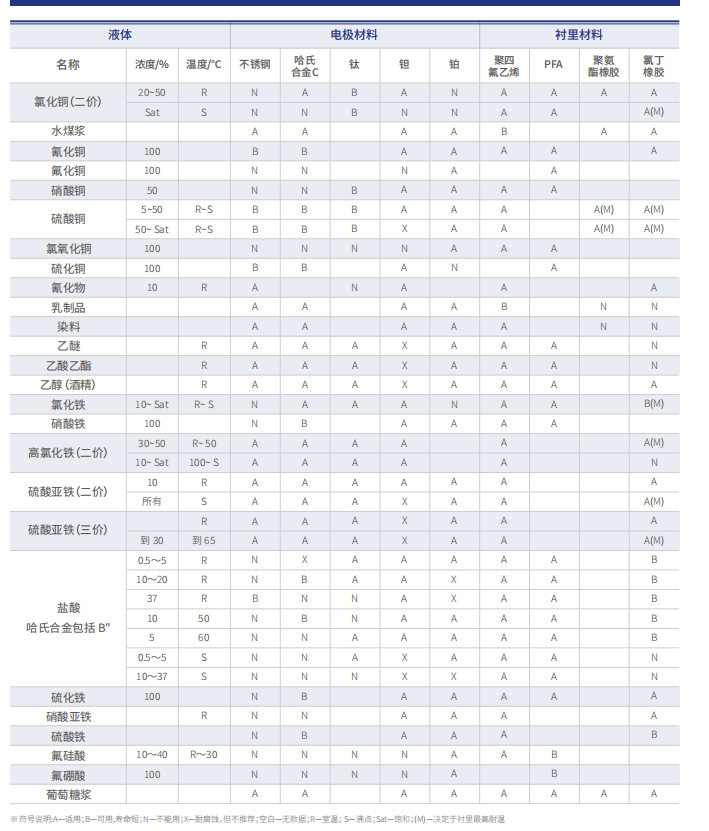

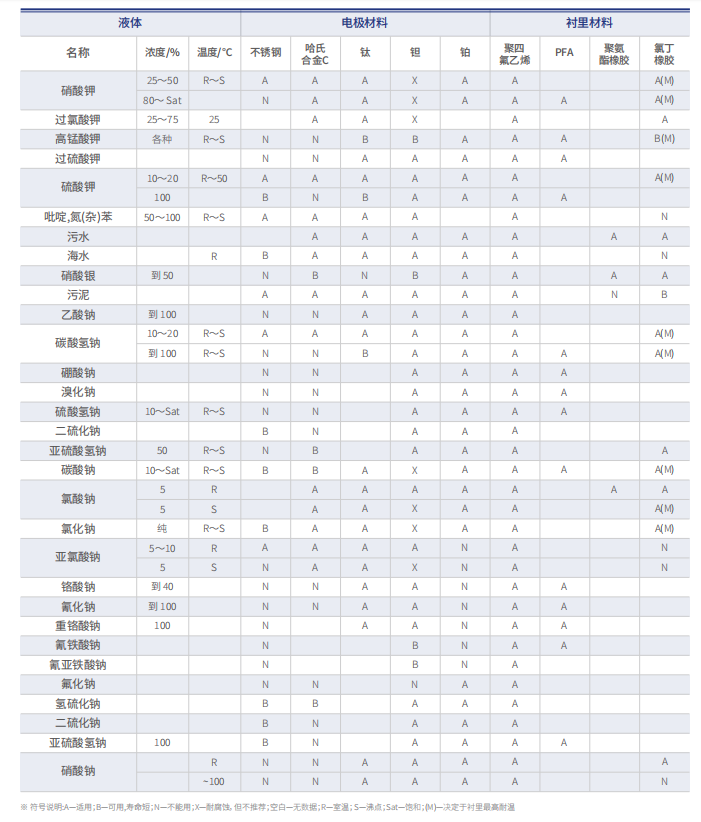

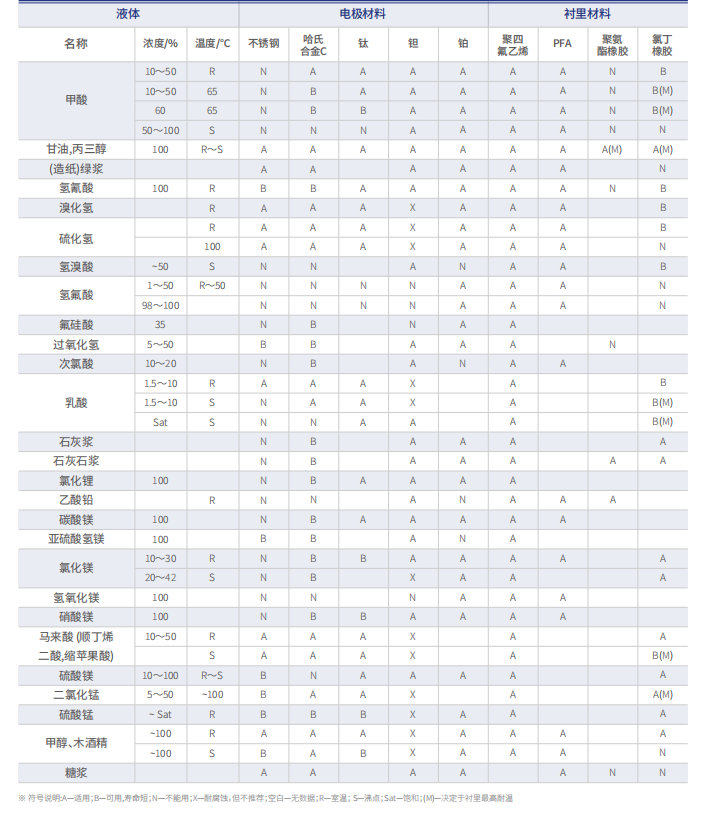

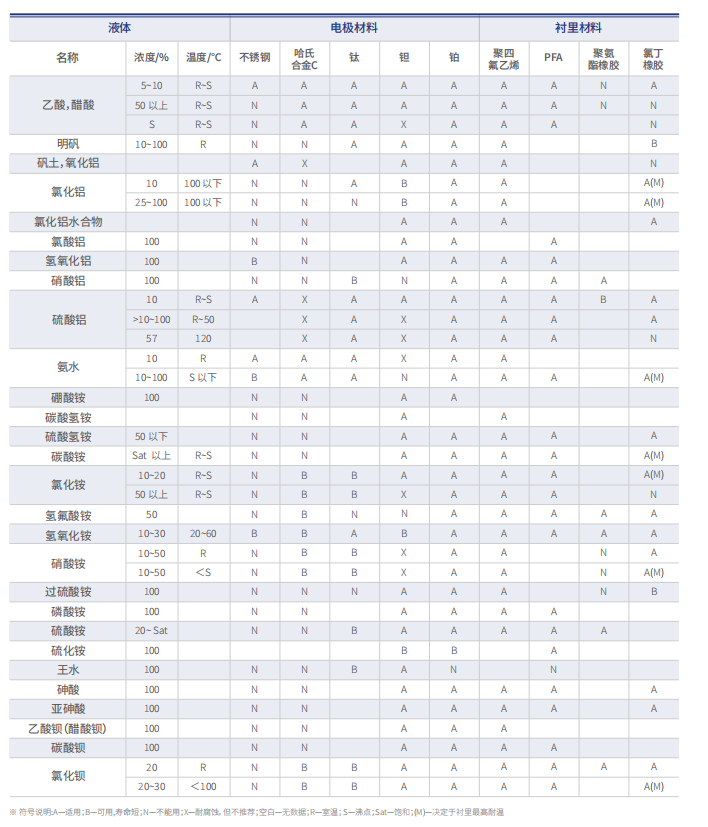

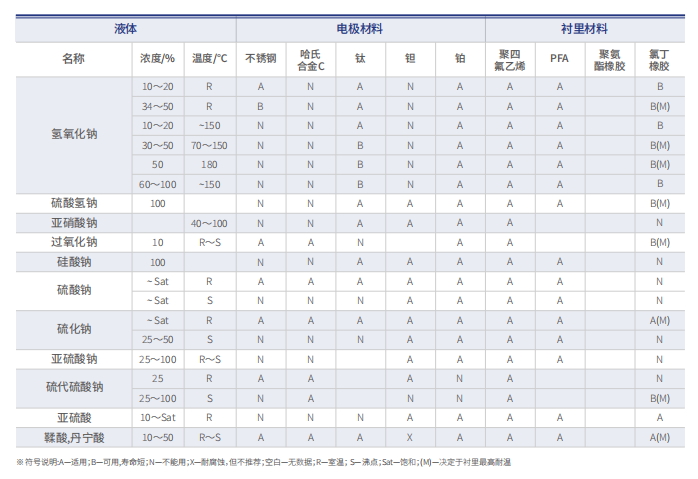

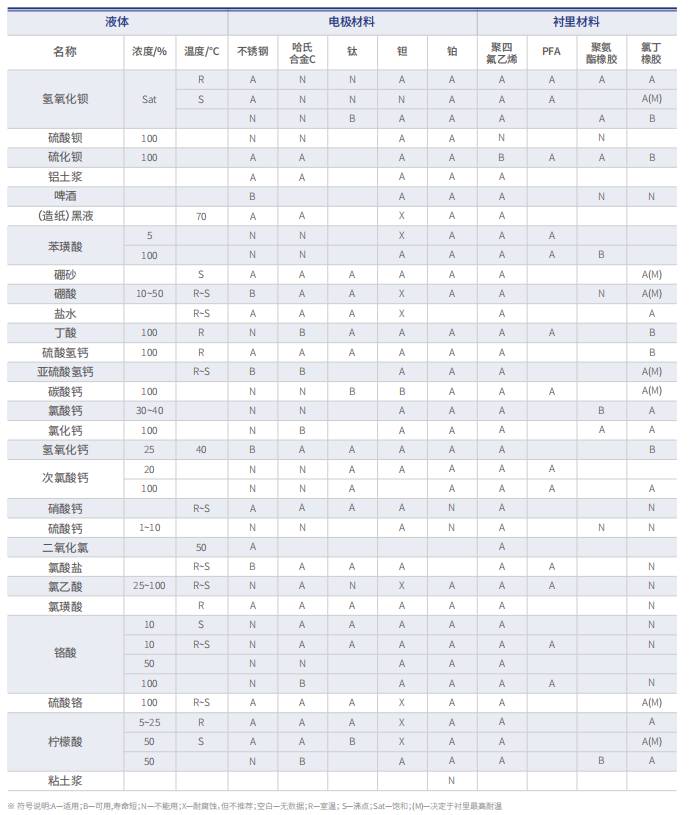

KTLD-T系列电磁流量计电极和衬里材料耐腐蚀性能一览表

电磁流量计产品制造标准、计量检定规程

JB/T 9248-2015 电磁流量计

JG 1033-2007 电磁流量计检定规程

GB/T 9119-2010 板式平焊钢制管法兰

GB/T 191-2008 包装储运图示标志

GB 3836.1~-4-2010 爆炸性环境用电气设备第1-4部分

GB/T 13384-2008 机电产品包装通用技术条件

GB/T 25480-2010 仪器仪表运输、贮存基本环境条件及试验方法

GB/T 17626.2-2018 电磁兼容试验和测量技术静电放电抗扰度试验

GB/T 17626.3-2016 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验

GB/T 17626.11-2008 电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验

GB 4208-2017外壳防护等级(IP代码)
