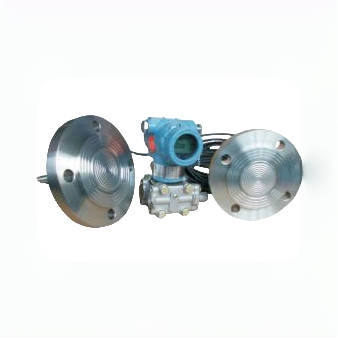

YSZ333DPW 差压远传隔膜型压力变送器

YSZ333系列隔膜型智能压力/差压变送器是为流程工业应用所设计，可以测量液体、蒸汽和气体的压力和差压。直接接触介质耐高温方便清洗，延长变送器使用寿命。供用户选择的材料非常齐全，如不锈钢、哈氏合金、钽等，所以几乎能与所有介质兼容。广泛应用于石油、化工、电力、食品、医药等行业。

量程范围：0-6KPa~0-2.1MPa

精度等级：0.075%、0.2%、0.5%

工作电压：12~36V

测量类型：差压、表压

典型应用：使用于电力、石油化工、食品医药、冶金等领域

法兰液位变送器

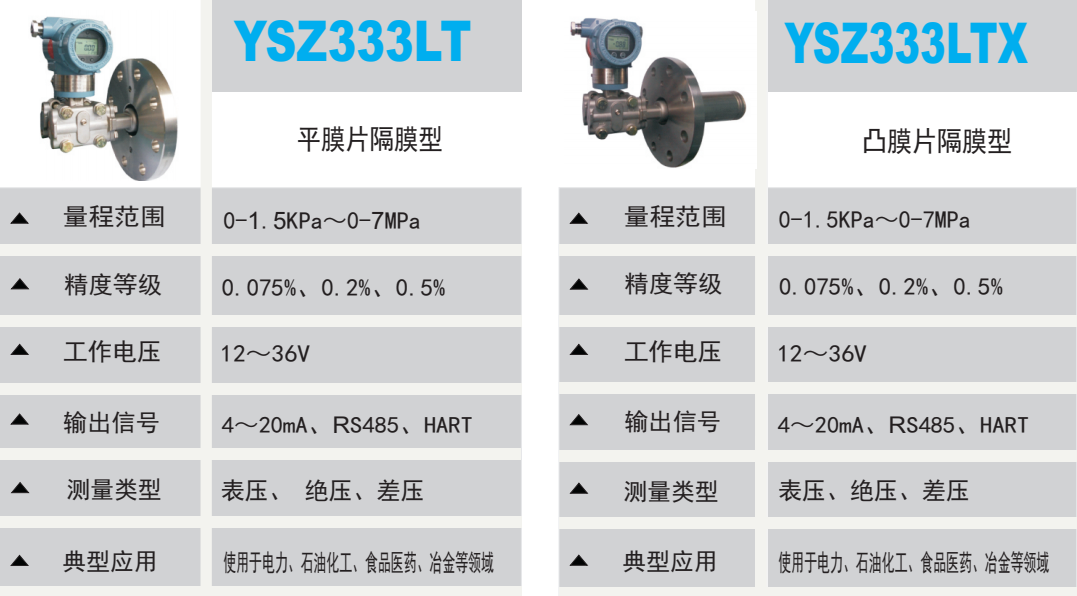

YZ333智能压力/差压变送器-单法兰隔膜型特性

性能规格

1.调量程的参考精度：士0.075%/士0.2%/士0.5%

2.环境温度影响：-20-70℃>0.45%

3.静压影响

1、零点误差(可在静压下消除)

士0.1/4MPa

2、量程误差

士0.15/4MPa

4.振动影响(微量程除外)

在管道安装过程条件相关的任意轴上进行200Hz,引起误差为极大量程的土0.005%/g

5.电源影响：士0.005/V(12-36V)

6.射频干扰：20-1000MHz,1米条件下，土0.1%

7.调零：在膜盒量程的上下限范围内，量程可任意调整

8.输出

2线制，4-20mA DC输出，数字通信，可编程设定线性或平方根输出方式，HART协议加载在4- 20mA DC信号上

9.阻尼时间常数：0.2-16S可调

10.供电电源

直流12-36V(标准为24V)，纹波含量不大于0.5%,其中波纹频率在400Hz-10KHz范围内，纹波峰峰值不大于80mV

11负载特性

最大负载电阻RL*:

RL-(VS-12)/0.021

式中:RL最大负载电阻VS-供电电源电压

注:通信时，RL为250-600Q

12.HART通信距离

用多芯双绞线，通讯距离最大可达1.54Km，通讯距离因线缆类型而异

13.使用温度：-20~+85℃℃

14.储藏温度：-40~+104℃

15.相对湿度：0~95%

物理规格

膜盒垫圈

丁晴橡胶密封圈、聚四氟密封圈、金属密封圈

传感器灌充油

硅油、惰性油、甘油

●外 壳

聚氨酯烤漆低铜铝合金

防护等级

IP65

重 量

变送器本体3.4Kg(不含支架)，法兰规格重量不同

标牌和位号牌

SUS304

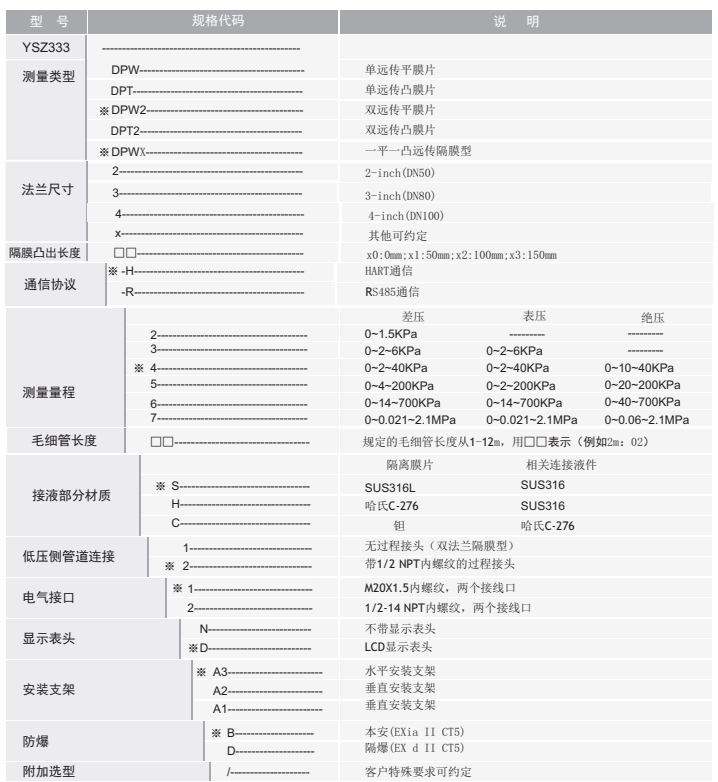

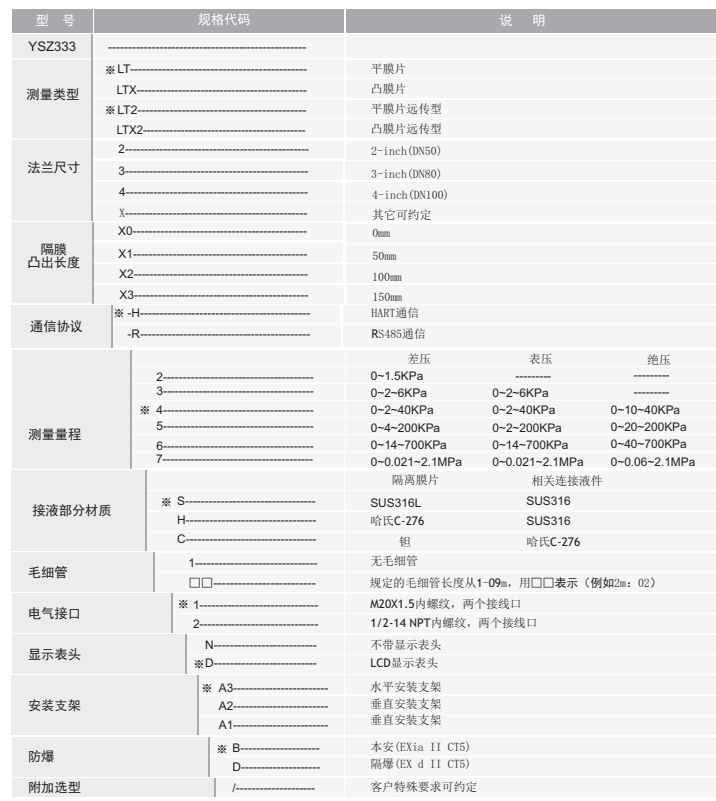

智能压力变送器(单法兰隔膜型)选型指南

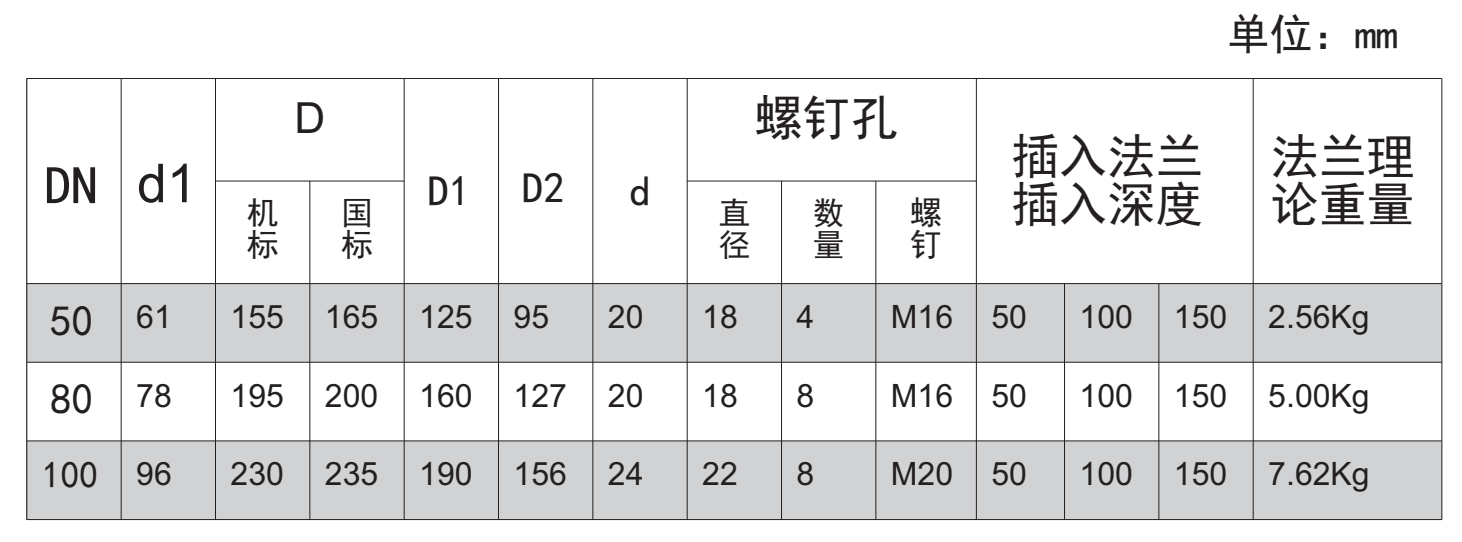

外形和尺寸

YSZ333系列智能压力变送器差压隔膜型特性

特 点

HJ3051差压隔膜型智能压力变送器,为了避免被测介质直接与变送器的隔离膜片接触提供了一种可靠的测量方法

带远传装置的变送器使用于下列工况

1.需要将高温介质与变送器隔.

2.测量介质对变送器敏感元件有腐蚀作用

3.悬浮液体或高粘度介质

4.被测介质由于环境或流程温度变化而固化和结晶,

5.更换被介质需要严格净化测量头

6.测量头必须保持清洁卫生

7.密封压力容器液位测量

性能指标

在无迁移,毛细管长1.5米,灌充硅油,膜片为不锈钢316L材质精度为0.075%

调 零

无论负方向迁移量与正方向迁移量,均可在测量范围的下限值及上限值,在不超过各种膜盒的测量范围进行设定

启动时间

2S,不预热。反应时间与温度、压力大小、远传形式、毛细管的长短、及灌充液体等关系。

温度影响

远传装置一侧有1.5米、灌充硅油

一侧每增加1.5米误差增加0.2-0.6KPa

供电电源

直流12-36V(标准为24V)，纹波含量不大于0.5%,其中波纹频率在400Hz-10KHz范围内，纹波峰峰值不大于80mV

负载特性

最大负载电阻RL为:

RL-(VS-12)/0.021

式中:RL最大负载电阻VS-供电电源电压注:通信时，RL为250-600Q

HART通信距离

用多芯双绞线，通讯距离最大可达1.54Km，通讯距离因线缆类型而异使用温度变送器工作温度-20~+85C远传装置工作温度(硅油)-30~+150°C远传装置工作温度(惰性油)-20~+200C

●储藏温度-40~+104C

相对湿度0~100%

物理规格

膜盒垫圈

丁晴橡胶密封圈、聚四氟密封圈、金属密封圈

传感器灌充油

硅油、惰性油、甘油

·外 壳

聚氨酯烤漆低铜铝合金

防护等级

IP65

重 量

变送器本体3.4Kg(不含支架),法兰规格重量不同

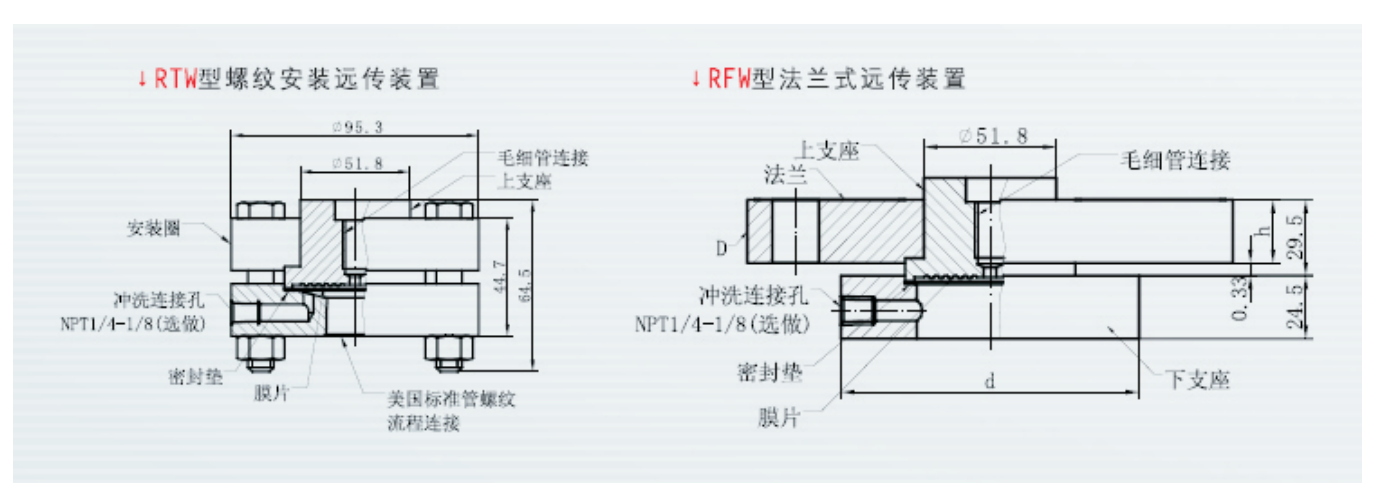

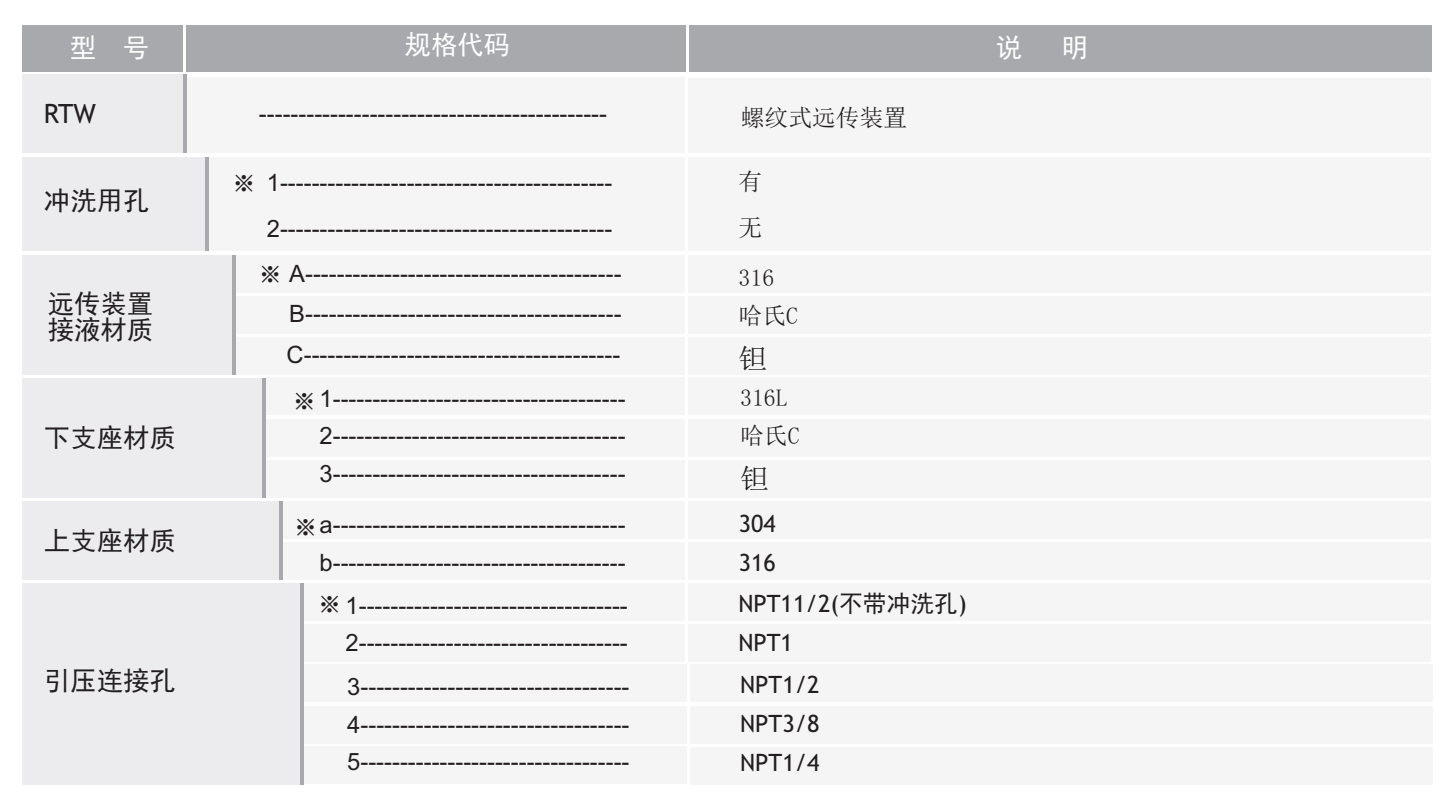

螺纹式远传装置

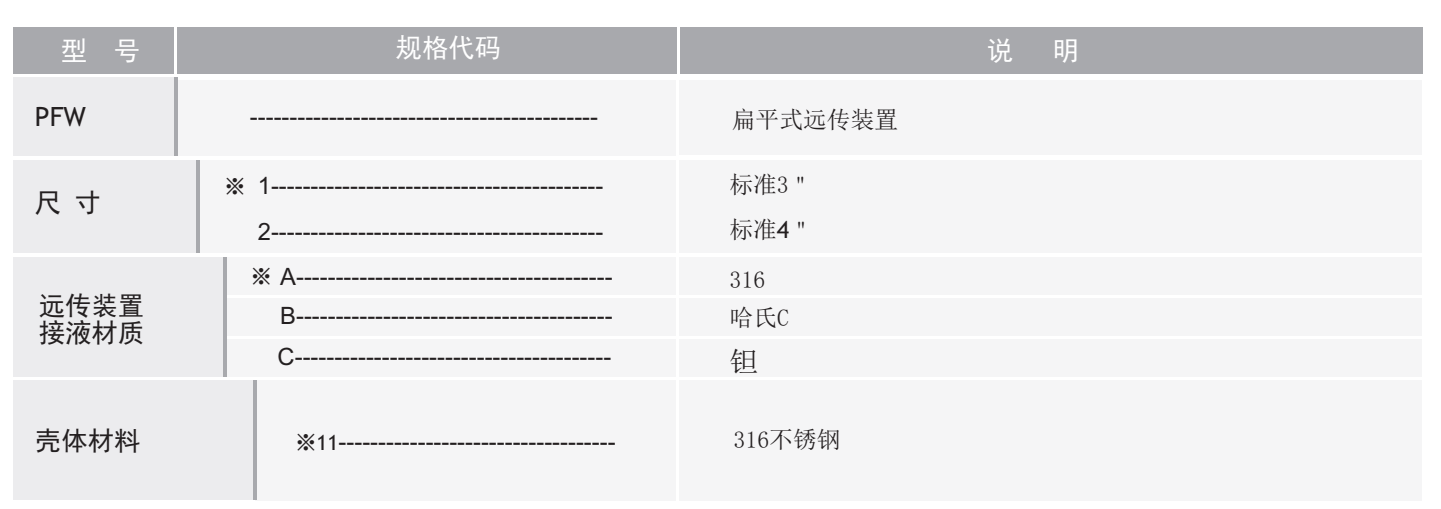

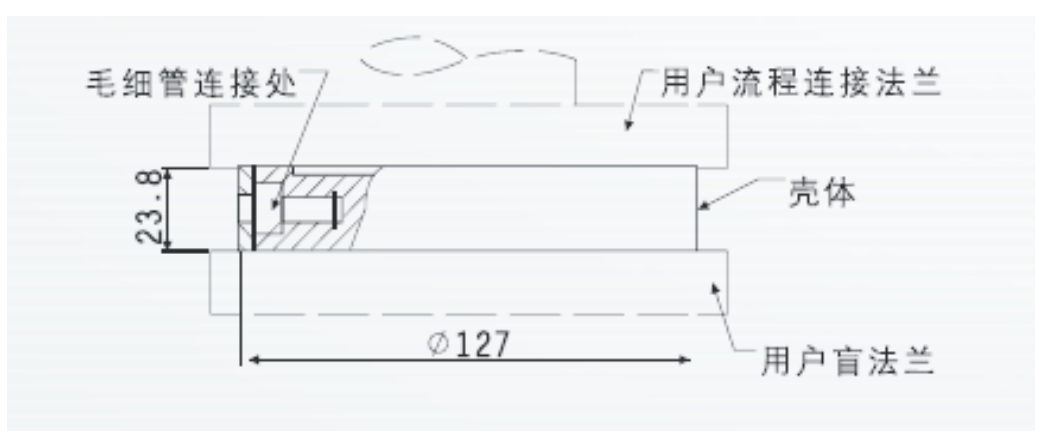

扁平式远传装置

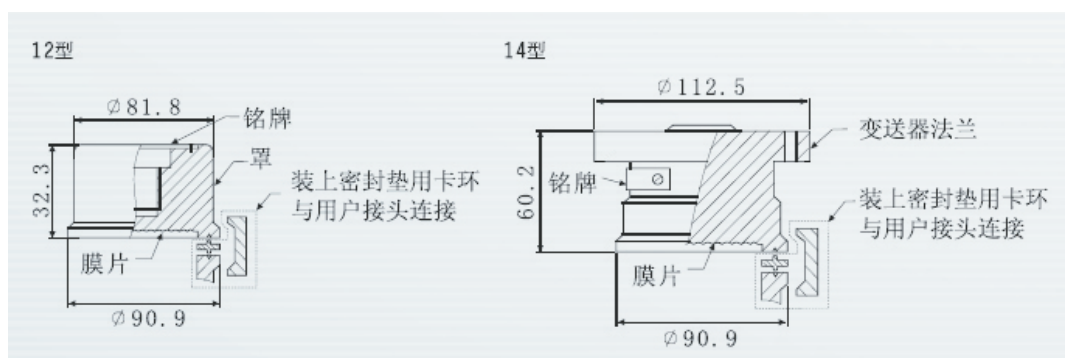

卡环型远传装置(用于卫生食品系统)
