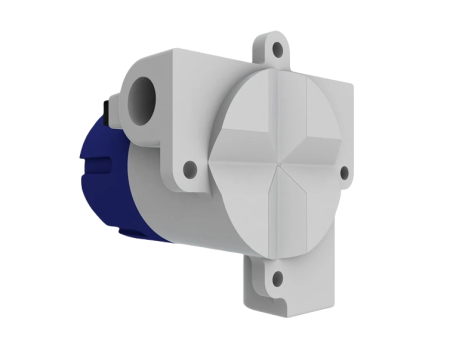

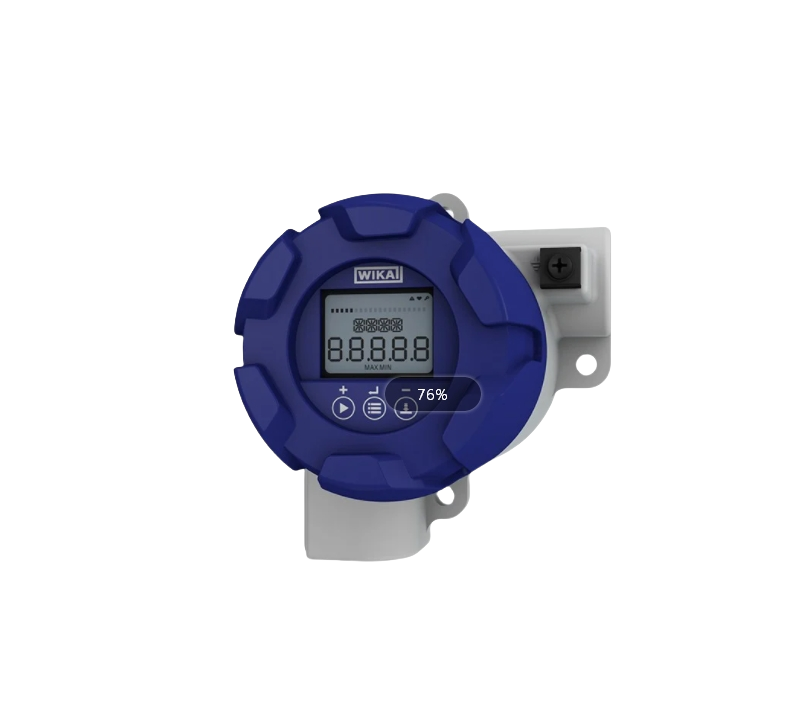

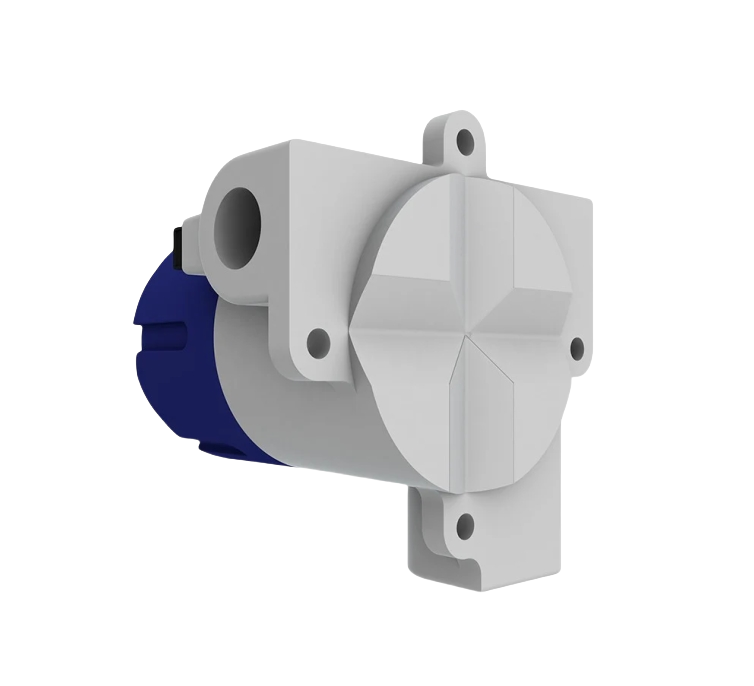

现场温度变送器 型号 TIFL50/TIFL50H

​现场温度变送器可用于各种现场情况。可以指定不锈钢和铝。它可以直接安装在墙上。管道安装套件也可用于安装到直径为 2~3“ 的管道上。现场温度变送器在交付时具有基本配置或根据客户规格进行配置。

TIFL50 系列现场温度变送器，由坚固的现场外壳 、威卡T15/T16/T32/T38 温度变送器和型号DIH显示屏等组成，专为工艺工程中的一般应用而设计。

TIFL50H 系列场温变送器采用电抛光外壳、威卡 T15/T32/T38 温度变送器和 DIH 型显示屏，专为卫生应用而设计。

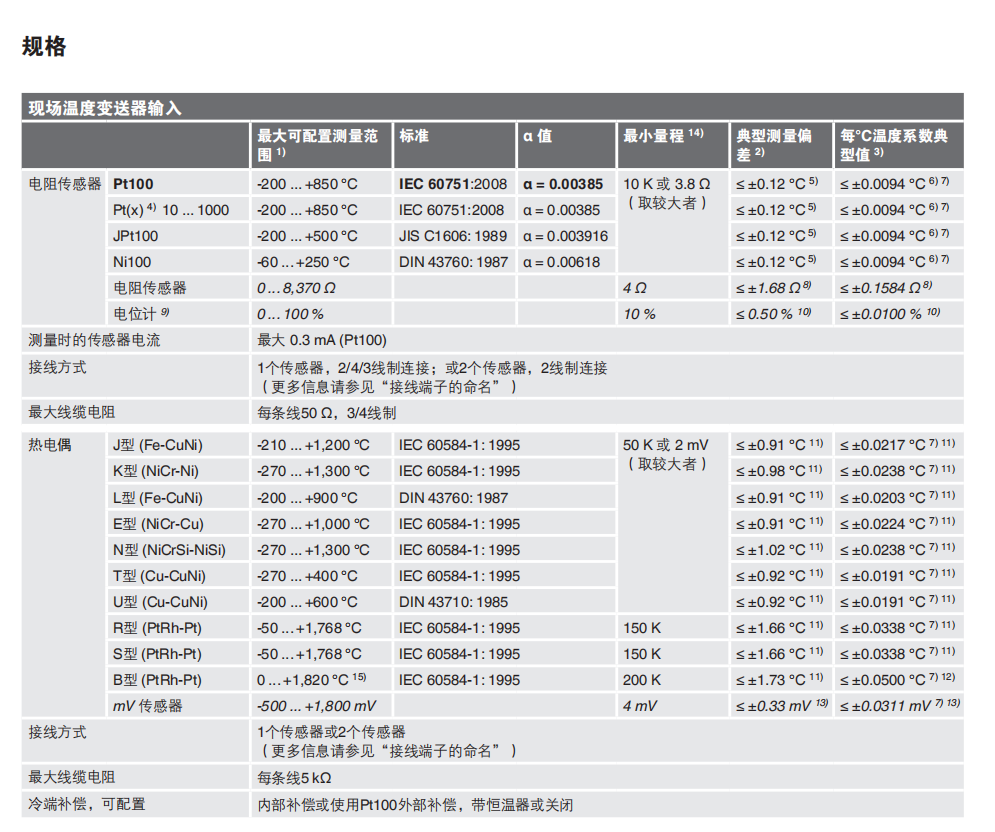

除传感器类型差异外，例如符合 DIN EN 60751、JIS C1606、DIN 43760、IEC 60584 或 DIN 43710 标准的传感器。

通过对传感器故障的配置，它将自动切换到工作传感器。此外，还可以激活传感器漂移检测。有了这个，当温度差异的大小在传感器 1和传感器 2 超过用户可选的值。通过显示屏，可以显示范围报警以及最小值和最大值。

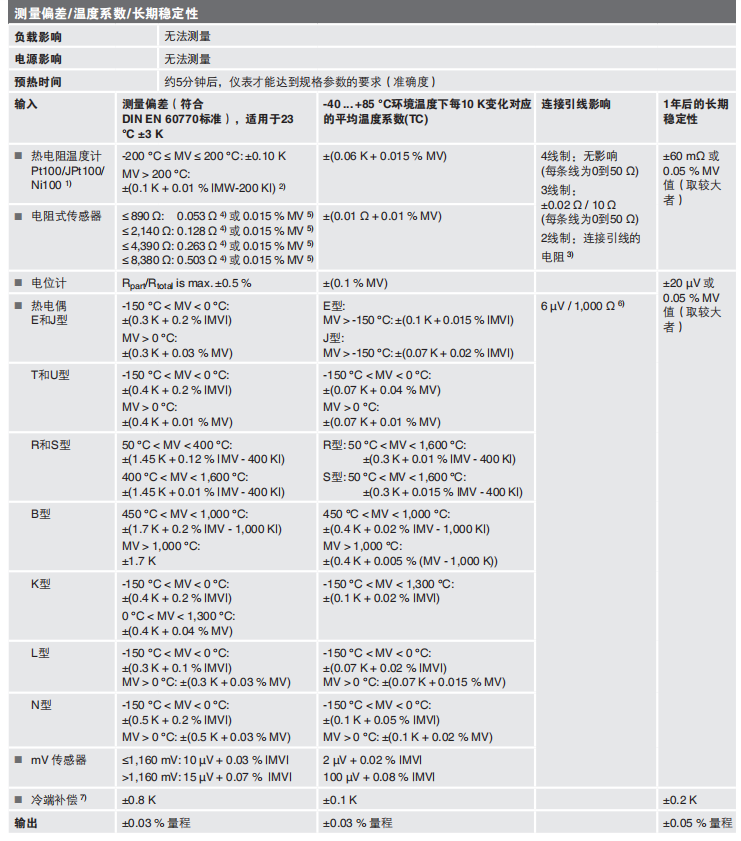

1)也可使用其它单位(比如F和K)

2)23C±3K环境温度下的测量偏差(输入+输出),不考虑引线电阻影响；

3)每℃的温度系数(输入+输出)

4)x可在10...1000之间进行配置

5)基于3线式Pt100、Ni100,150℃MV6)基于150°℃MV

6)Basedon 150°℃MV

7)在-40...+85℃环境温度范围内

8)基于一个传感器(最大5kΩ)

9)总电阻值Rtotal:10...100kΩ

10)基于50%的电位计值

11)基于400℃MV,带冷端补偿误差

12)基于1000℃MV,带冷端补偿误差

13)基于0...1 V的测量范围，400 mV MV

14)变送器可配置到这些限值以下，但是不建议这样做，因为会影响准确度。

15)规格参数仅适用于450...1,820℃之间的测量范围

MV=测量值(温度测量值，单位为℃)

请注意：

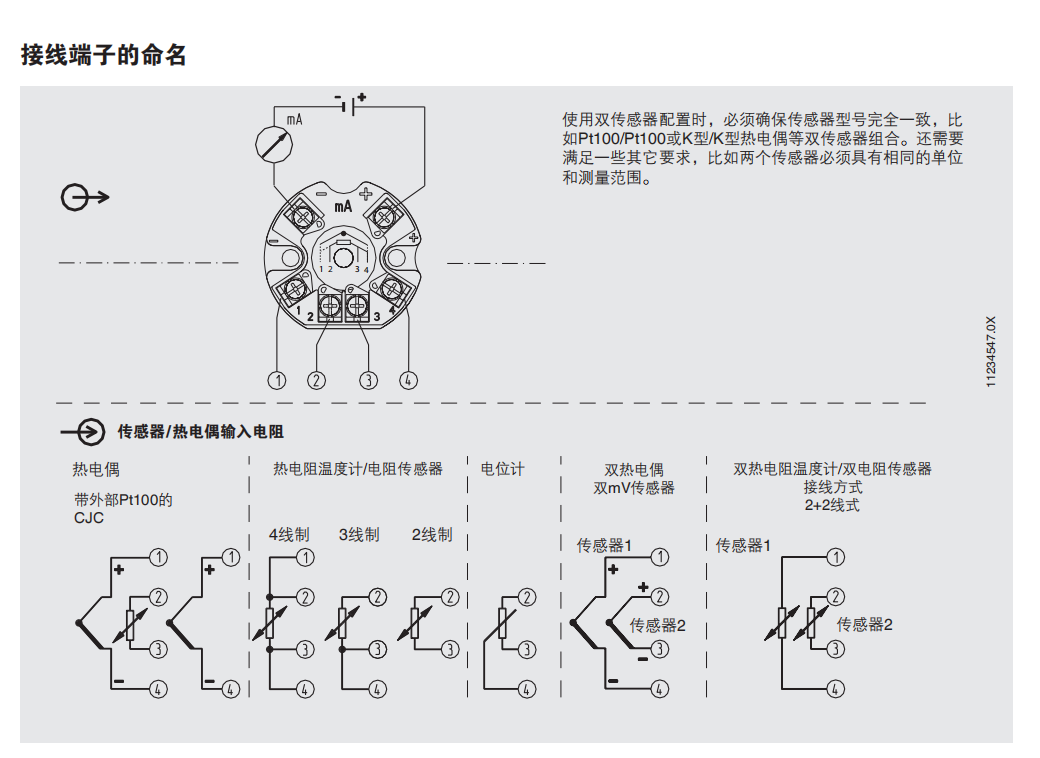

传感器类型配置取决于您选择的温度变送器。例如，T15仅适用于热电阻，T16仅适用于热电偶。

连接2个传感器的监控功能(双传感器)

冗余

在两个传感器之一出现传感器误差(传感器断裂、导联电阻太高或超出传感器测量范围)的情况下，过程值将仅基于无差错传感器。纠正错误后，过程值将再次基于两个传感器或传感器1。

老化控制(传感器漂移监控)

如果传感器1和传感器2之间的温差值高于用户可以选择的设定值，则激活输出端上的错误信号。仅当可以确定两个有效的传感器值并且温度差异高于所选的极限值时，此监视才会生成信号。(无法为“差分”传感器功能选择，因为输出信号已经指示了差分值)。

连接2个传感器时的传感器功能(双传感器)

传感器1,传感器2冗余

该4 ...20 mA输出信号提供传感器1的过程值。如果传感器1发生故障，则传感器2的过程值为输出(传感器2是冗余的)。

平均值

4...20 mA输出信号提供来自传感器1和传感器2的两个值。如果一个传感器发生故障，输出无差错传感器的过程值。

最小值

4...20 mA输出信号传输的是传感器1和传感器2中的最小值。如果一个传感器发生故障，则输出未发生故障传感器的过程值。

最大值

4...20 mA输出信号传输的是传感器1和传感器2中的最大值。如果一个传感器发生故障，则输出未发生故障传感器的过程值。

差值

4...20 mA输出信号传输的是传感器1和传感器2的差值。如果一个传感器发生故障，就会激活错误信号。

负载曲线

容许负载取决于回路电源电压。

负载RA≤(UB-19.5V)/0.0202 A,其中RA单位为Ω,UB单位为V(不带HART®)
