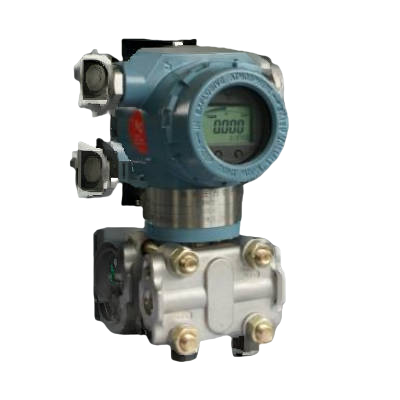

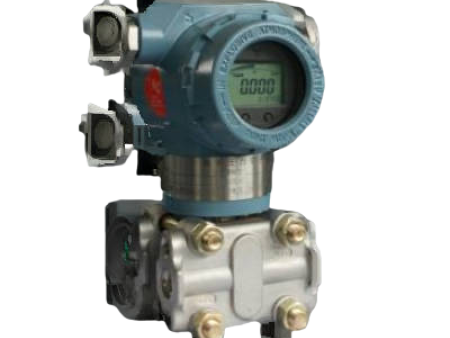

YSZ333差压变送器

YSZ333系列智能压力/差压变送器是为流程工业应用所设计，可以测量液体、蒸汽和气体的压力和差压。采用全隔离智能转换和数字补偿技术，具有超强的抗干扰能力和极高的测量精度，量程范围几乎可以满足所有的工况要求。供用户选择的密封材料非常齐全，如不锈钢、哈氏合金、钽等，所以几乎能与所有介质兼容。

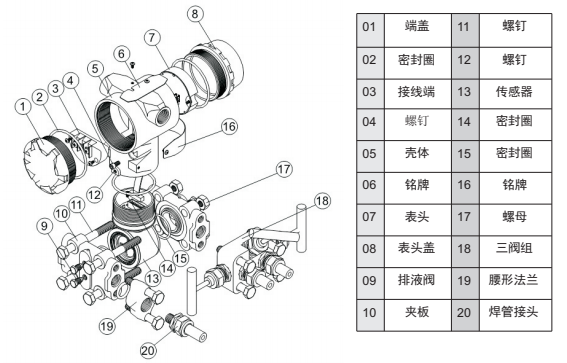

智能变送器分解图

智能型变送器特性

YSZ333特点

●采用世界极的隔离技术，具有超强的抗干扰性能

超强的测量性能，可由于压力、差压、液位、流量测 量

●高精度，优于0.1%

●三按键现场调校方便

·完善的自诊断及远程通讯功能●无需三阀组可直接安装使用

●高可靠性和高稳定性

●传感器接口采用数字化电路●小型化设计，安装方便

●标准4-20mA,带有HART协议的数字信号，远程调控

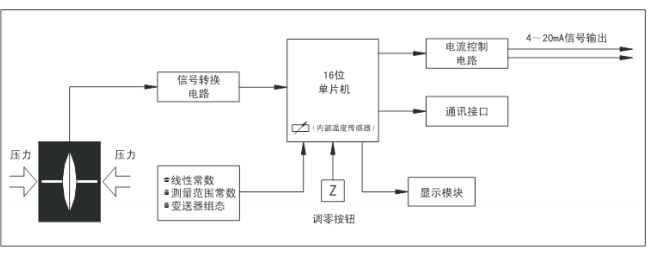

工作原理图

性能规格

调量程的参考精度：士0.075%

环境温度影响：每摄氏度土0.01%

静压影响

1、零点误差(可在静压下消除)

40KPa以上量程:士0.1%/16MPa

40KPa以下量程:土0.2%/10MPa

2、量程误差

40KPa以上量程:土0.1%/16MPa

40KPa以下量程:土0.25%/10MPa

振动影响(微量程除外)

在管道安装过程条件相关的任意轴上进行15至2000Hz,测试小于士0.1%

电源影响：士0.005/V(12-36V)

射频干扰：20-1000MHz,1米条件下，土0.1%

调零：在膜盒量程的上下限范围内，量程可任意调整

输出

2线制，4-20mA Dc输出，数字通信，可编程设定线性或平方根输出方式，HART协议加载在4-20mA Dc信号上

阻尼时间常数：0.2-16S可调

供电电源

直流12-36V(标准为24V)，纹波含量不大于0.5%,其中波纹频率在400Hz-10KHz范围内，纹波峰峰值不大于80mV

负载特性

最大负载电阻RL*:

RL-(VS-12)/0.021

式中:RL最大负载电阻VS-供电电源电压

注:通信时，RL为250-600Q

HART通信距离：用多芯双绞线，通讯距离最大可达1.54Km，通讯距离因线缆类型而异

使用温度：-20~+85°C

储藏温度：-40~+104°C

相对湿度：0~95%

物理规格

膜盒垫圈丁晴橡胶密封圈、聚四氟密封圈、金属密封圈

传感器灌充油：硅油、惰性油、甘油外 壳

聚氨酯烤漆低铜铝合金

防护等级：IP65

重 量：3.4Kg(不含支架)

标牌和位号牌：SUS304

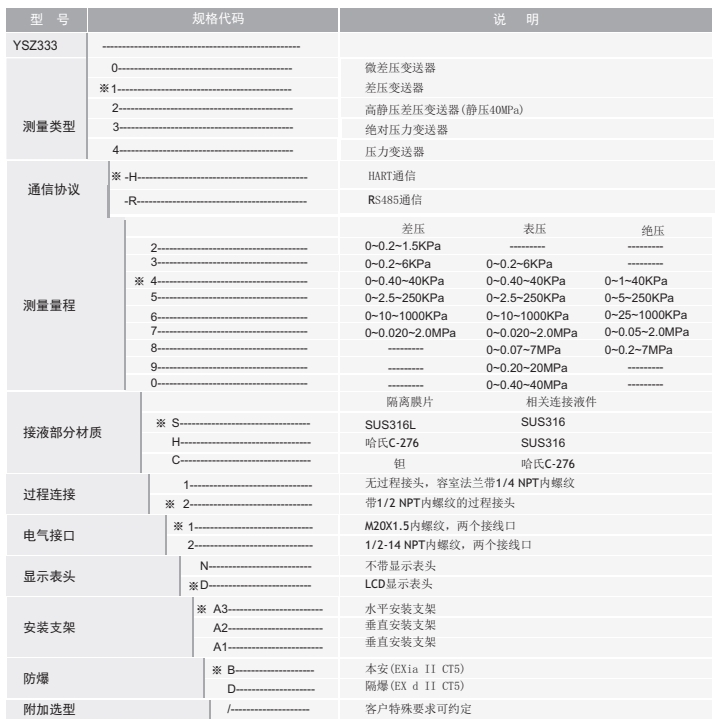

选型指南

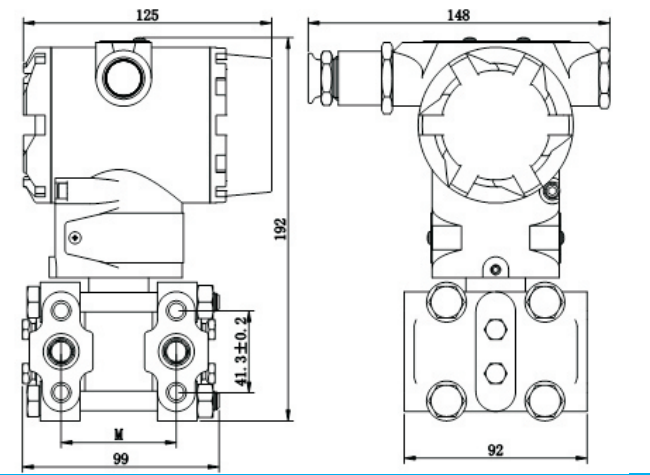

外形及尺寸

现场安装

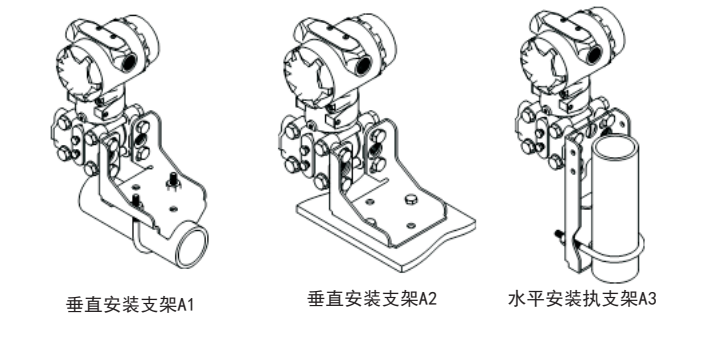

1、安装方式

直接安装到2英寸的官道上如下图:

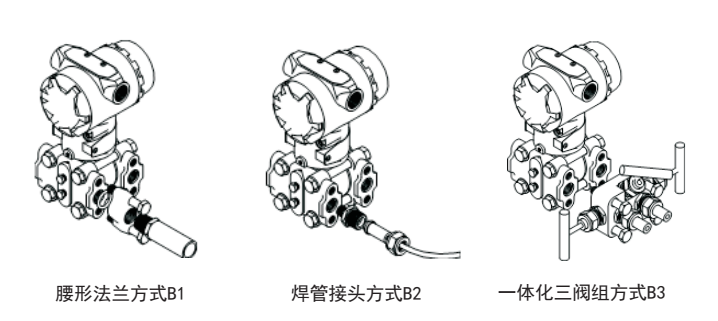

2、引压方式共三种如下图所示:
