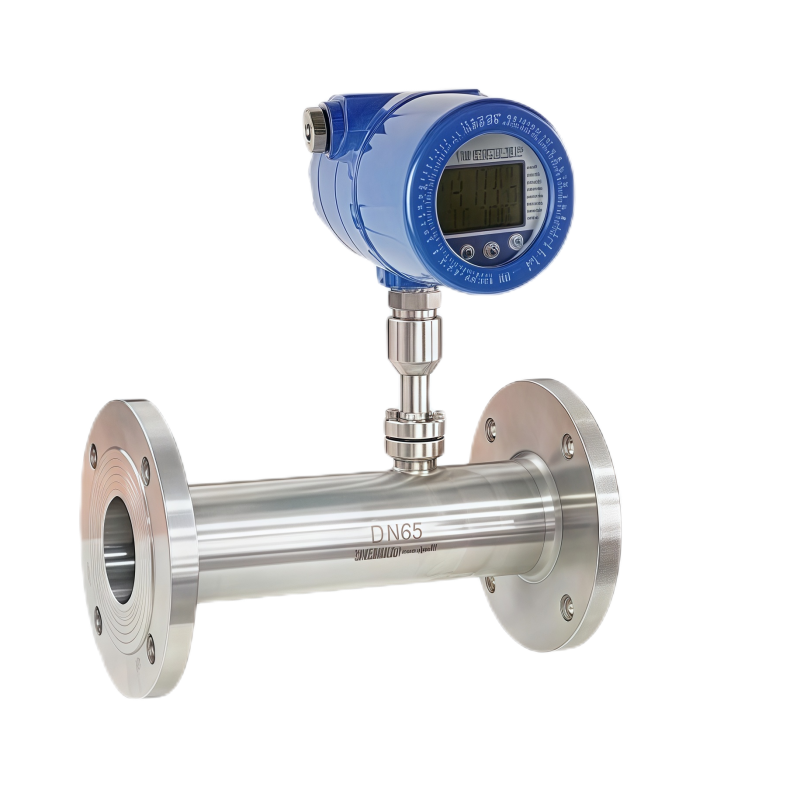

热式质量流量计

热式气体质量流量计是利用热传导原理测量流体流量的仪表,该仪表采用恒温差法对气体质量流量进行准确测量。热式气体质量流量计具有体积小,数字化程度高,安装方便,测量准确等优点。

技术优势

1、特有流量数据模型算法;模糊理论控制温度、湿度算法2、高性能智能微处理器及模数、数模转换芯片;3、宽量程比1000:1;大口径,低流速,压损可忽略;4、直接测量质量流量,无须温压补偿;

5、低流速测量非常灵敏;

6、设计、选型方便,安装、使用简便;

7、适合各类单一或混合气体流量测量。

产品特点

1、采用稳定性极高铂RTD传感器技术

2、采用享有“平衡结构封装”技术,介质温度自补偿3、特有算法,可实现高线性、高重复性、高精度4、量程比宽1000:1,可据用户要求可拓展

5、可实现大管径小流量测量,极小流量可测低至零,分辨率0.001m/s

6、无可动部件、振动影响可忽略

7、直管段要求不高1-2D

8、与介质的温度、压力无关9、特有高温算法,介质温度可达+400°C,10、采用高湿算法,实现高精度测量11、对流量信号键入12点动态修正,内置10点修正12、在线动态校正电流/电压输出

13、对粉尘等小颗粒不敏感

14、在线不断流装卸,维护方便

应用场合

1、公用工程---电、气、水处理的监控

管道的气体;通用系统;沼气;煤气;天然气;液化气;锅炉预热空气

2、石油与天然气工业

能量交换;填井气回收;燃气计量;气体质量分析;泄漏气测试;天然气测量;火炬气的监控

3、电力行业

燃料系统中气体分配过程中的气体测量;锅炉及辅助系统中各种气体的测量;燃气炉中气体测量;氢气测量;电厂高炉的一次风、二次风的测量

4、化学行业

烟气循环监测;采样系统中气体流量计量;引风机的气体流量计量;化肥厂氨气测量;电池工厂各种气体流量测量5、冶金行业

钢铁厂加气测量;炼铁厂高炉煤气的测量;焦化厂焦炉煤气的测量;轧钢厂加热炉燃气(高炉煤气、焦化煤气、天然气等)的测量控制;热处理淬火炉等的氢、氧、氮等气体的控制6、纸浆与造纸行业

废水处理系统中气体的测量;烟道流量监控;锅炉回收二次三次空气;锅炉的燃气和空气送风测量

7、食品及医药行业

加工操作中新鲜空气的加入;啤酒厂中的二氧化碳处理;瓶子消毒器中的热空气的流量;热氧化过程中气体流量测量;通风系统;锅炉进气、废气、过程控制

8、环保

沼气利用过程中的气体测量;;污水处理过程中曝气池的气体测量;烟筒烟道排气监测SO2和NOX的排量

9、其他行业

工厂压缩空气测量;煤粉燃烧过程粉/气配比控制燃料;水泥工业竖式磨粉机排放热气流量控制

性能指标

1、测量范围:0.5-100Nm/s(20°C,101.33KPa)

2、准确度: 士1.5%的读数 士1.5%满量程

3、量程比:通常100:1(取决于标定流量的范围)

4、管径范围:15mm~6000mm

5、应用范围:适合各类单一或混合气体。含尘、含沙、含湿气、

各种腐蚀性气体。(乙炔气体除外)

6、环境温度范围: -40℃~+85°C(无显示);-30℃~+70°C(有显示);湿度小于90%RH

7、介质温度范围:-40℃~+100℃℃;-40°C~+200°C;-40℃C~

+450°C;-40C~+510°C

8、传感器直径:中3、2.5

9、插入式传感器探杆直径:φ19(标准)、中16、中12

10、传感器材质:316不锈钢、哈氏合金、钛

11、探杆材质(保护套):316不锈钢(标准)、哈氏合金

12、双向测量介质流量

13、模拟量输出:流量:4-20mADC,温度:4-20mADC,最大负载:1000Q

14、累积脉冲量输出

15、键入12段非线性修正,内置10段非线性修正16、通讯:串口输出RS232/RS485

16、通讯:串口输出RS232/RS485

17、供电电源:24VDC/600mA;220VAC/2W;110VAC/3W

18、报警:1-2路继电器输出、5A/220V、5A/30VDC、键入设定

19、大屏幕LCD显示:七位瞬时流量，八位累积流量

20、过程压力:1.6Mpa(最大20MPa)

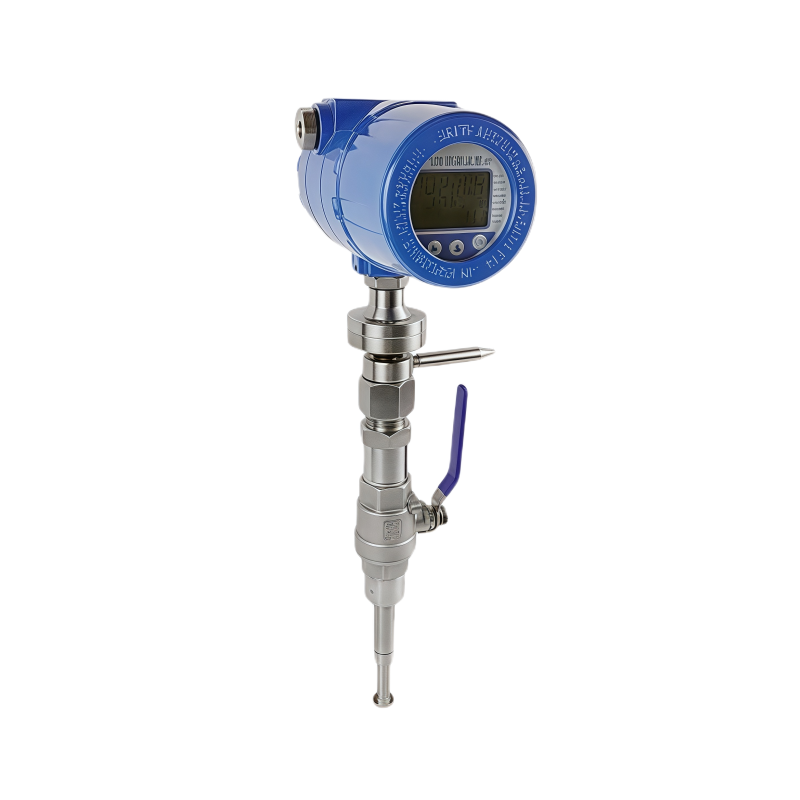

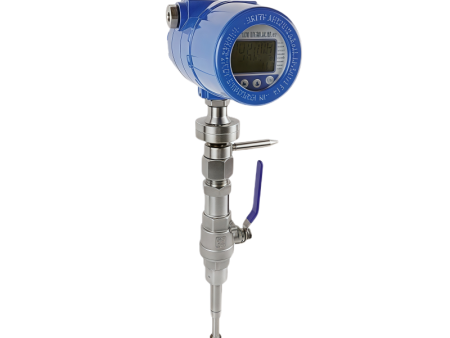

21、安装工艺形式:插入式(卡套、卡套+球阀、法兰连接)适用于DN80以上的管道安装,管道式(法兰、螺纹连接)适用于DN15以上的管道安装。

22、防爆等级:本安型(ialCT5)、隔爆型(ExdICT4)23、防护等级:IP65

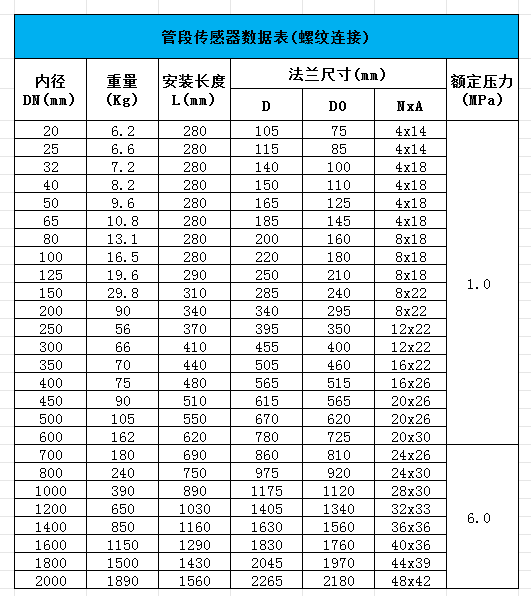

传感器参数
