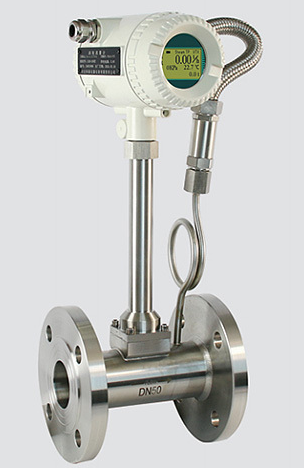

涡街流量计 LUGB系列

LUGB系列涡街流量计是一种采用压电晶体作为检测元件，输出与流量成正比的标准信号的流量仪表，该仪表可以直接与仪表配套，也可以与计算机及集散系统配套使用。对不同介质的流量参数进行测量。该仪表根据流体涡街的检测原理，其检测涡街的压电晶体不与介质接触，仪表具有结构简单、通用性好和稳定性高的特点。

概述

LUGB系列涡街流量计是一种采用压电晶体作为检测元件，输出与流量成正比的标准信号的流量仪表，该仪表可以直接与仪表配套，也可以与计算机及集散系统配套使用。对不同介质的流量参数进行测量。该仪表根据流体涡街的检测原理，其检测涡街的压电晶体不与介质接触，仪表具有结构简单、通用性好和稳定性高的特点。

LUGB系列涡街流量计可用于各种气体、液体和蒸汽的流量检测及计量，LUG8系列涡街流量计可以与本公司生产的智能流量积算仪配套使用，也可以和其它仪表厂商生产的智能仪表配套使用，具有通用性强的特点。

工作原理

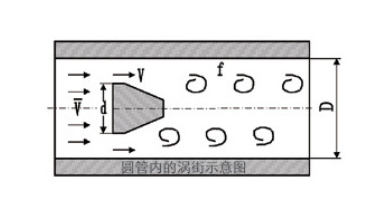

涡街流量计的基本原理是卡门涡街原理，即“涡街旋涡分离频率与流速成正比”。流量计流通本体直经与仪表的公称口经基本相同，如图所示，流通本体内插入有一个近似为等腰三角形的柱体，柱体的轴线与被测介质流动方向垂直，底面迎向流体。

f=Sr(V/d)

式中

f一柱体侧旋涡分离的频率(Hz);

V- 柱侧流速(m/s);d-柱体迎流面宽度(m);sr-斯特劳哈尔数,。

是一个取决于柱体断面形状而与流体性质和流速大小基本无关的常数。

产品特点及用途

1.传感器测量探头采用特殊工艺封装，常规耐温250℃,高温型可达350℃；

2.敏感元件封状在探头体内，检测元件不接触测量介质，使用寿命长;

3.传感器采用补偿设计，提高仪表抗震性;

4.结构简单、无可动件，耐用性高;

5.在规定雷诺数范围内，测是不受介质温度、压力、粘度影响;

6.流量计可应用于防爆场合，安全性好:

7.量程比宽，可达10:1;

8.通用性强，可测是不洁净的气体、液体;

9.本仪表可广泛用于大、中、小型各种管道给排水、工业循环、污水处理,油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气 及各种介质流量的计量。

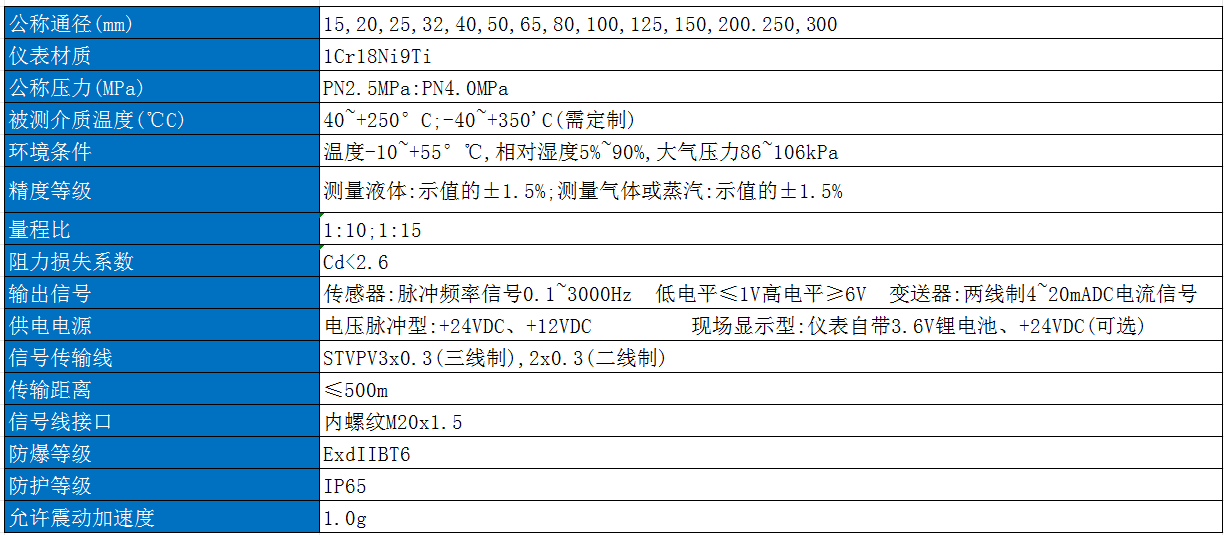

技术参数

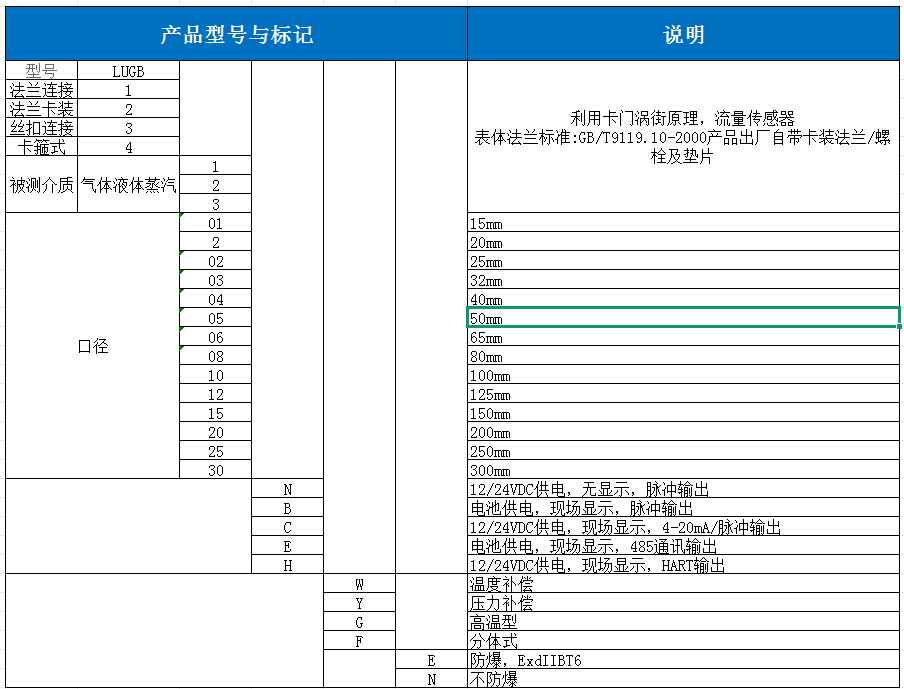

选型

例:选用一台法兰卡装式防爆型涡街流量计测量蒸汽，管道为DN50、现场需要显示流是并远传电流信号，其产品型号应为:LUGB-2305CE

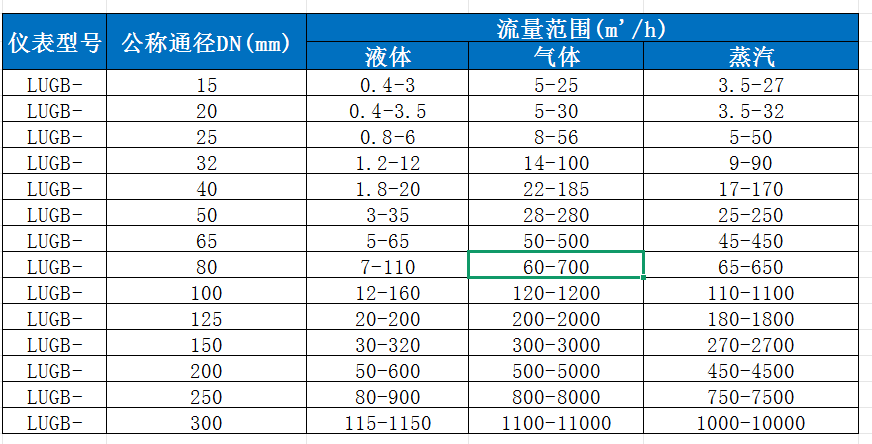

一般液体和气体适用流量范围
