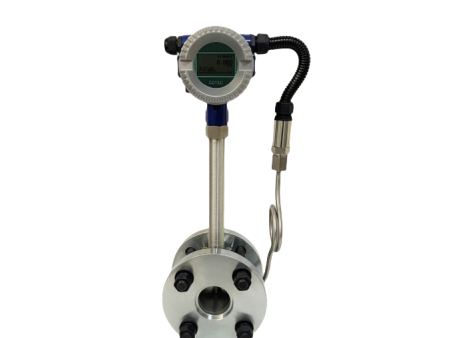

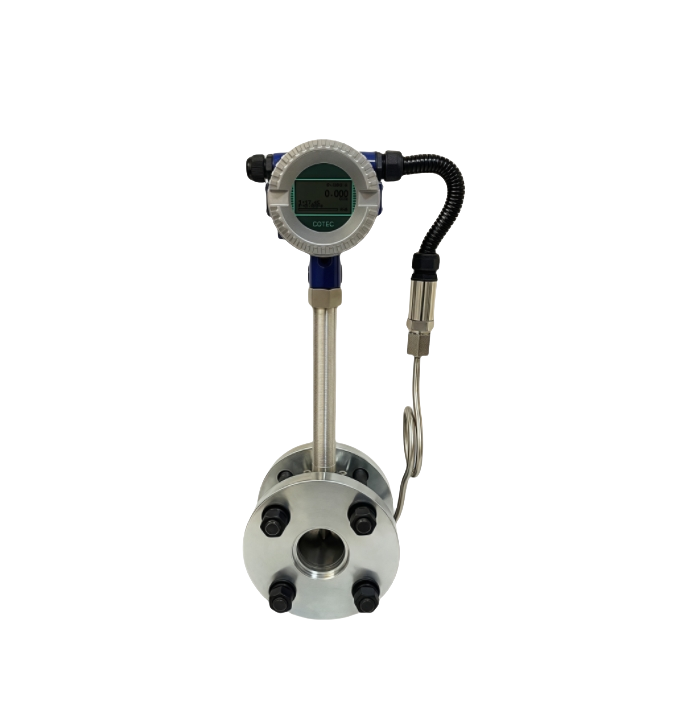

LUGB系列涡街流量计

公司名称：沈阳静竹工控设备有限公司
联系人：范经理
联系电话：13940416132
微信：13940416132
QQ：1069720340

产品详情：

涡街流量计是根据卡门（Karman）涡街原理研究生产的测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。主要用于工业管道介质流体的流量测量，如气体、液体、蒸汽等多种介质。

在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器，可靠性高，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号，也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种理想的测量仪器。

涡街流量计也称之为旋涡流量计或卡门涡街流量计。实现了产品智能化、标准化、系列化、通用化、生产模具化、确保产品质量的美观性。该产品具有电路、功耗微低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等特点。

测量介质： 气体、液体、蒸汽

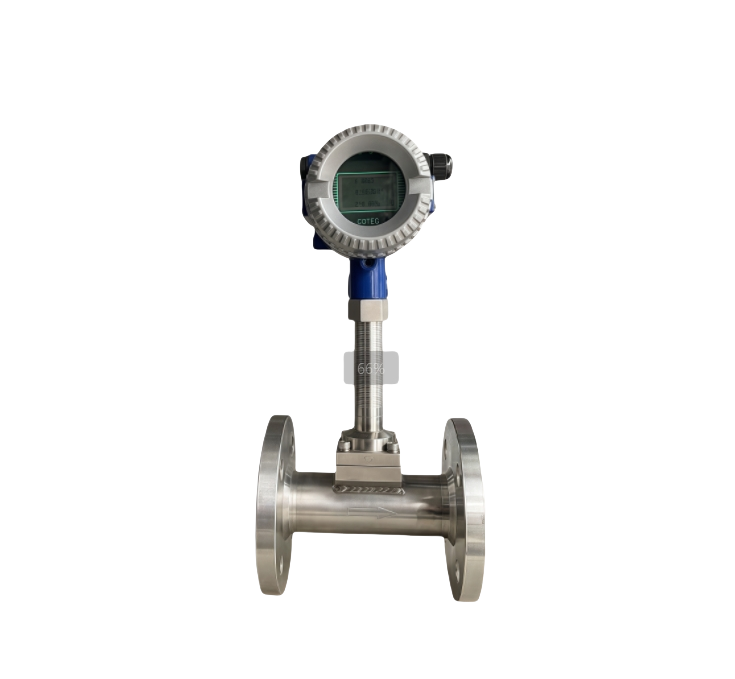

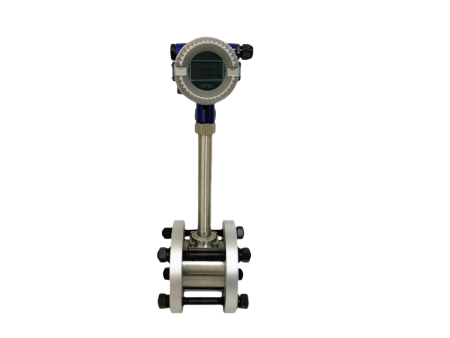

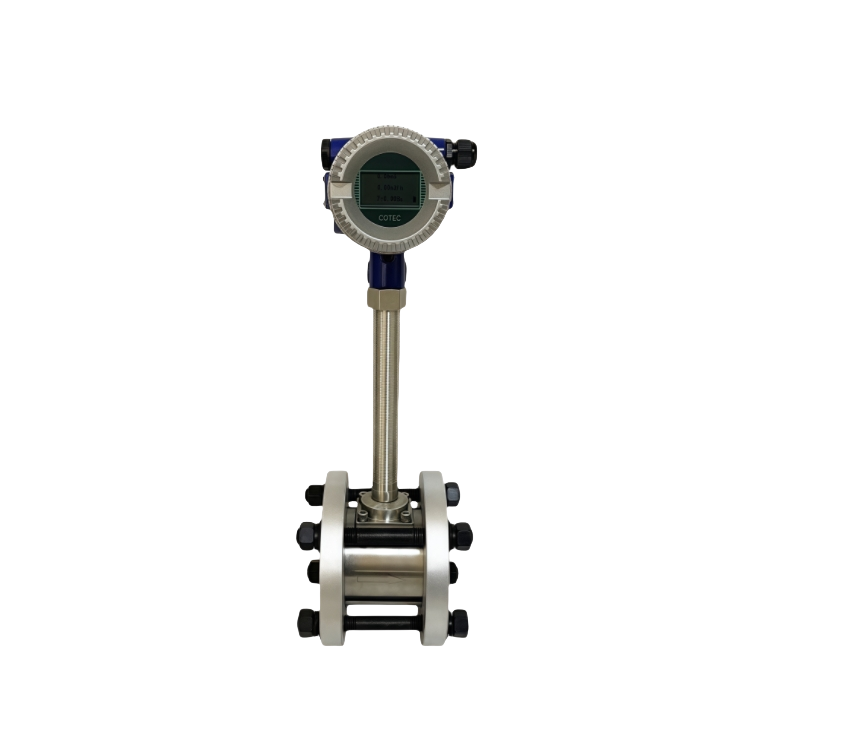

连接方式：法兰卡装式、法兰式、插入式

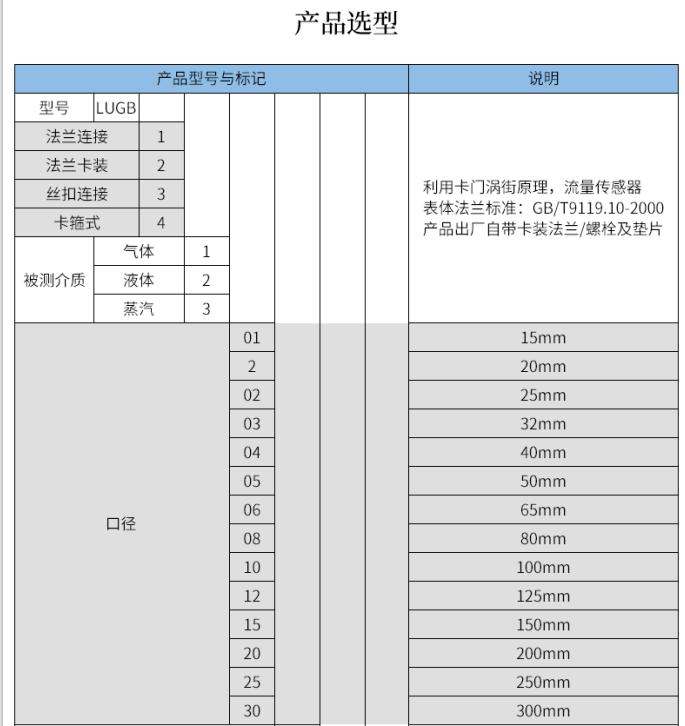

口径规格 法兰卡装式口径选择 25,32,50,80,100

法兰连接式口径选择：

流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s；液体0.5～7m/s。

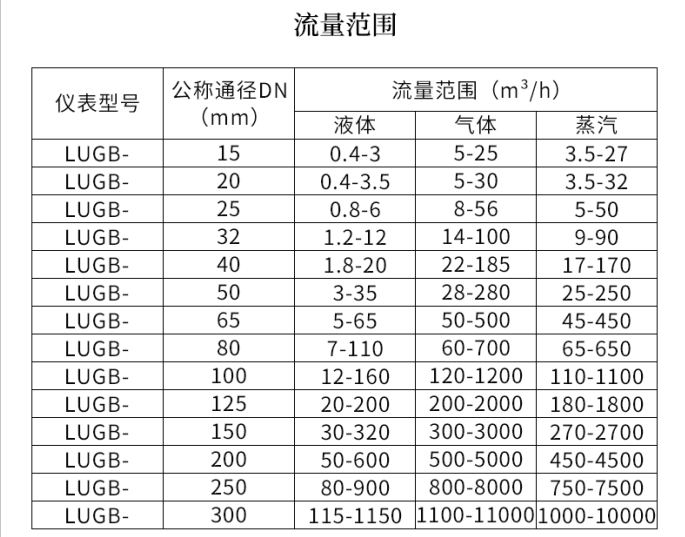

正常测量流量范围 液体、气体流量测量范围见表2； 蒸汽流量范围见表3。

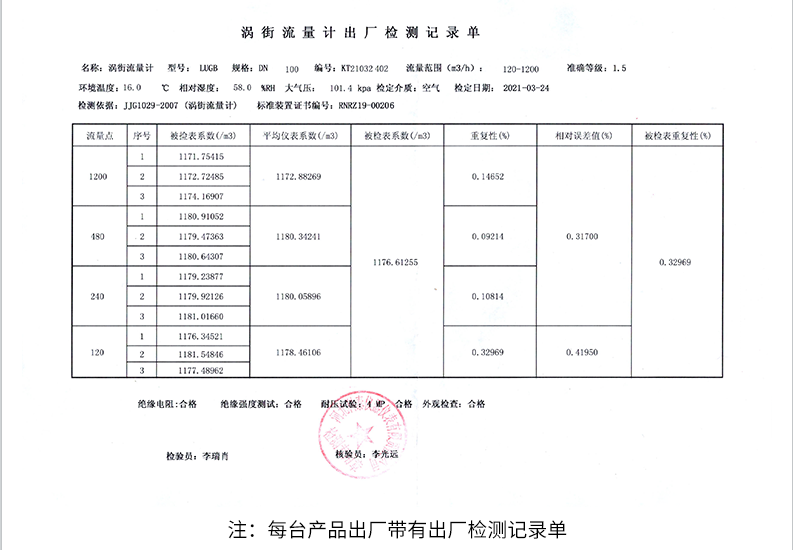

测量精度 1.5级

被测介质温度：常温–25℃～100℃，高温–25℃～150℃ -25℃～250℃（库存现货）

输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V

脉冲占空比约50%，传输距离为100m

脉冲电流远传信号 4～20 mA，传输距离为1000m

仪表使用环境 温度：-25℃～+55℃ 湿度：5～90% RH50℃

材质 不锈钢（库存现货），铝合金

电源 DC24V或锂电池3.6V

特点

结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠。

安装简单，维护十分方便。

检测传感器不直接接触被测介质，性能稳定，寿命长。

输出是与流量成正比的脉冲信号，无零点漂移，精度高。

测量范围宽，量程比可达1：10。

压力损失较小，运行费用低，更具节能意义。

在一定的雷诺数范围内,输出信号频率不受流体物理性质和组份变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，测量流体体积流量时无需补偿，调换配件后一般无需重新标定仪表系数。

应用范围广，蒸汽、气体、液体的流量均可测量。

涡街流量传感器应用内径范围为25-300mm（满管式）

插入式涡街流量传感器应用内径范围为350-1200mm(插入式)。

被测介质温度为-20~150℃、-40~250℃、+100~350℃（仅管式）

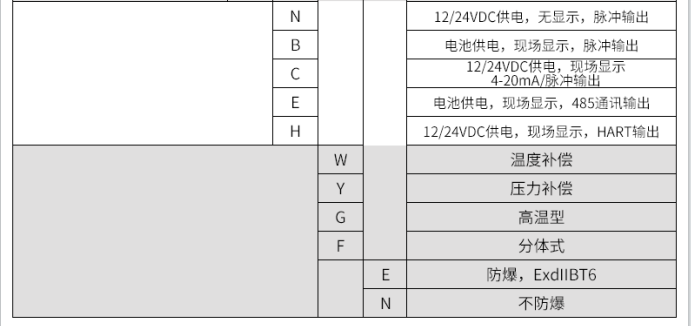

输出信号为三线制电压脉冲，三线制4-20mA、二线制4-20mA。

（支持特殊规格尺寸定制）
