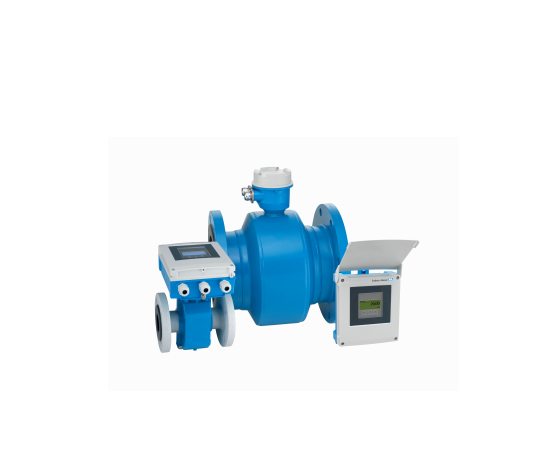

E+H水和污水通用型多功能电磁流量计

应用

双向流量测量，不受压力、密度、温度和粘度的影响

水行业应用的理想选择，适用于饮用水、公用工程用水、工业废水和市政污水测量

设备性能

1.通过各地饮用水认证

2.IP68,Type 6P 防护等级

3.通过 MI-001/0IML R49 计量交接认证

4.聚碳酸酯或铝材变送器外壳，经久耐用

5.允许 WLAN 访问

6.内置数据记录功能，支持测量值监测

优势

测量可靠:零前直管段安装长度也不会影响高精度测量值，无压损

灵活工程设计:传感器采用固定法兰或松套法兰连接

应用广泛:通过 ENIS0 12944 防腐认证，支持埋地安装使用或长期水下测量

更高可用性:传感器满足行业专属测量要求

操作简单:无需开盖即可操作

省时的现场操作，无需安装其他软硬件:自带网页服务器

内置心跳自校验和粘附检测功能:采用HearteatTechnology 心跳技术

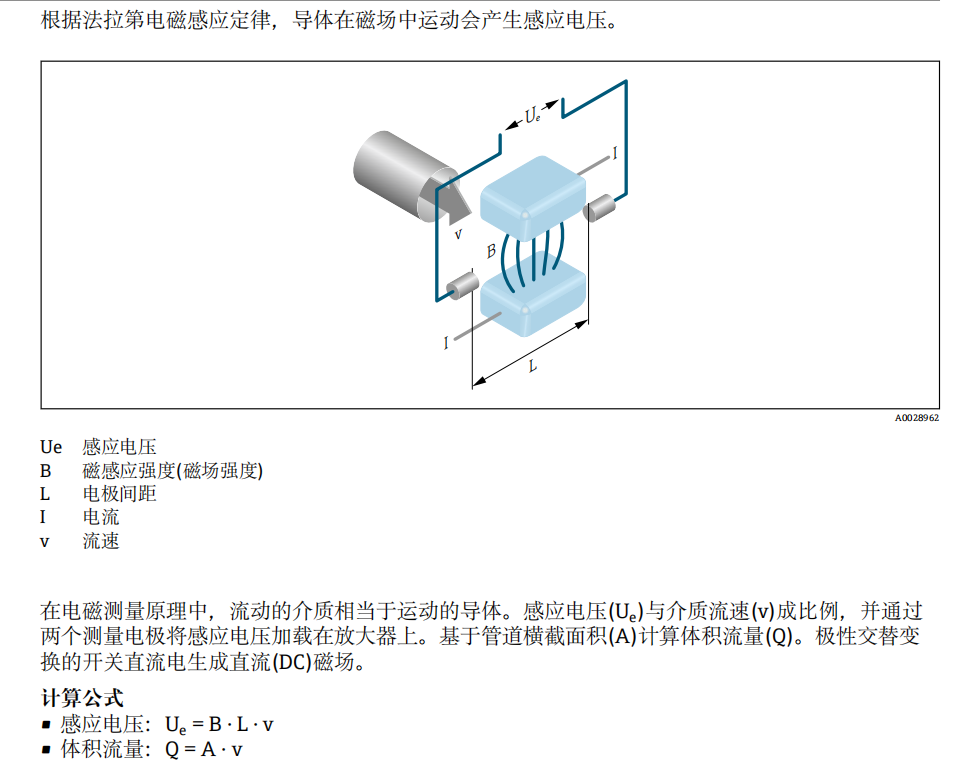

测量原理

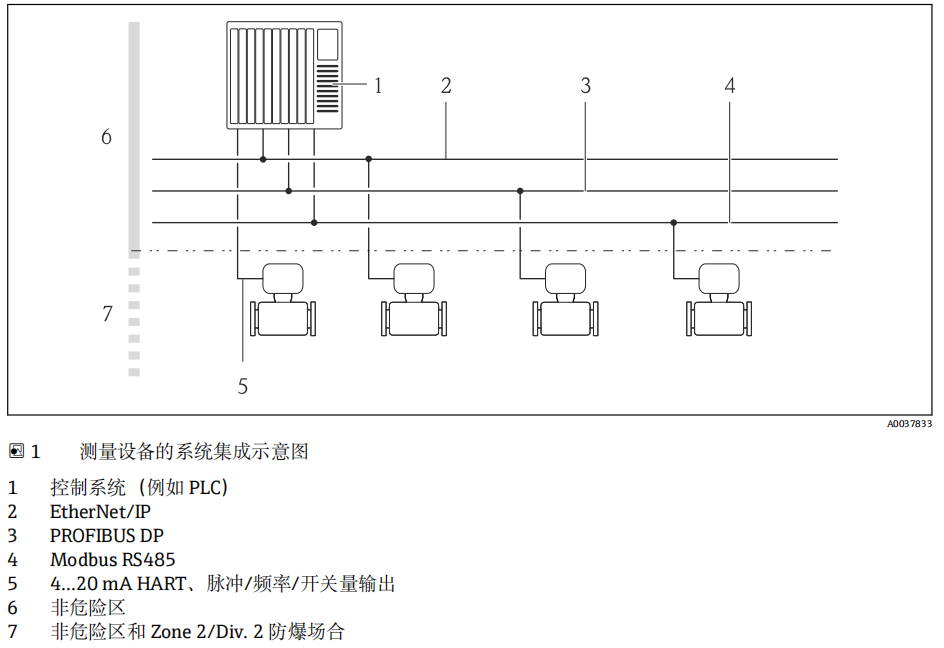

测量系统

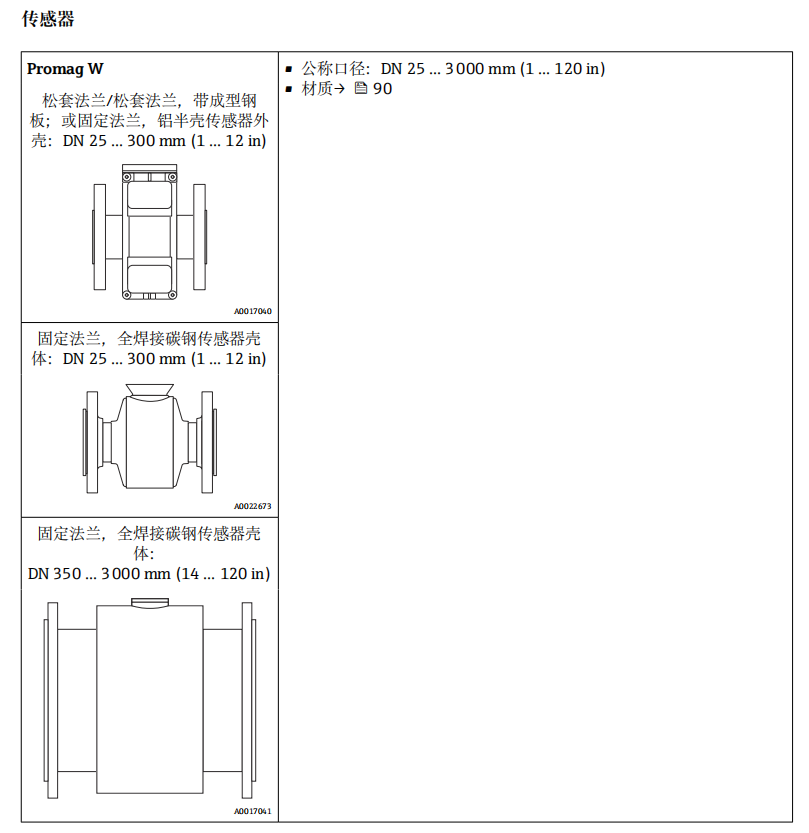

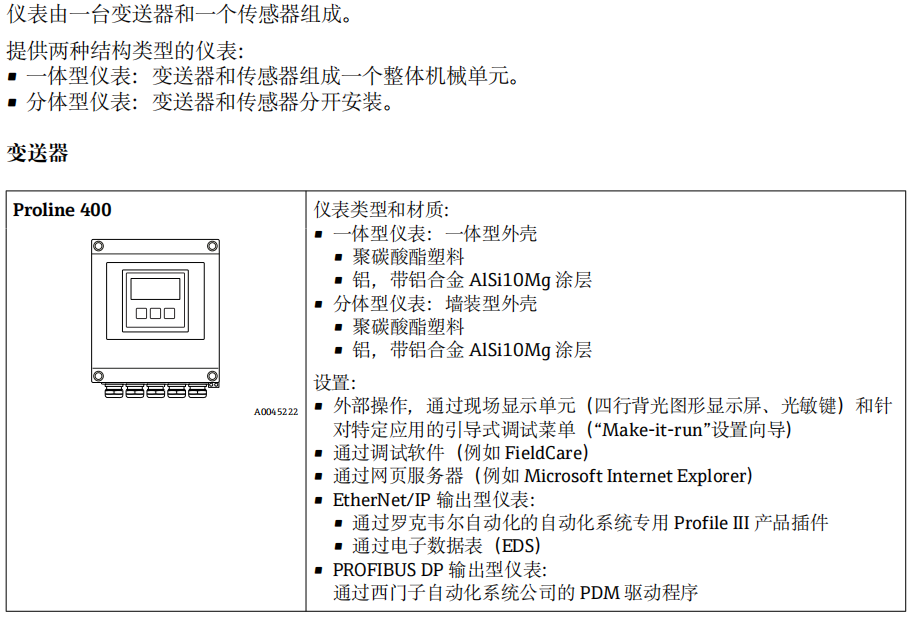

设备结构

IT 防护

我们只对按照《操作手册》安装和使用的设备提供质保。设备自带防护保护功能，防止意外更改设置。

IT 防护措施为设备及相应数据传输提供额外保护，要求操作员本人按照防护标准操作。

设备的 IT 防护

设备配备多项专有功能，能够为操作员提供有效防护。上述功能由用户自行设置，正确设置后能够实现更高操作安全性。在后续章节中详细介绍了大多数重要功能。

访问密码

可以设置多个不同的密码，实现仪表参数写保护或通过 WLAN 接口的仪表写保护。

1.用户自定义访问密码通过现场显示单元、网页浏览器或调试软件(例如 FieldCare、DeviceCare)实现设备参数写保护功能。通过用户自定义访问密码可以设置具体访问权限。

2.WLAN 密码

网络密钥通过 WLAN 接口保护操作部件(例如笔记本电脑或台式机)和设备间的连接，WLAN接口可以单独订购。

用户白定义访问密码

通过用户自定义访问密码实现通过现场显示单元或调试软件(例如FieldCare、DeviceCare)设置的设备参数写保护功能，允许修改用户自定义访问密码。

WLAN passphrase:用作WLAN 接人点

通过 WLAN 接口连接操作部件(例如笔记本电脑或平板电脑)和设备,WLAN 接口可以单独订购，带网络保护密匙。网络密钥的 WLAN 授权符合 IEEE 802.11 标准。设备出厂时带预设置网络密钥，与仪表型号相关。在WLANsettings子菜单(WLAN passphrase参数)中更改。

常规密码使用说明

1.在设备调试过程中要求完成访问密码和网络密码的更改。

2.遵循防护密码设置通用准则设置和管理设备访问密码和网络密码。

3.用户应负责管理和正确使用设备访问密码和网络密码。

通过以太网服务器访问

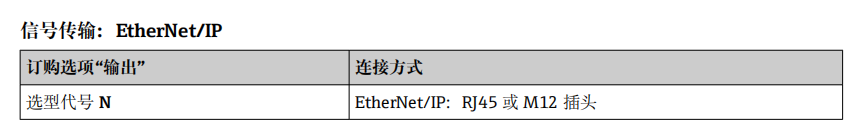

通过内置以太网服务器的网页浏览器操作和设置设备。通过服务接口(CDI-RJ45)或 WLAN 接口连接。EtherNet/IP 和 PROFINET 型设备可以通过接线端子连接实现与 EtherNet/P 或PROFINET(RJ45 插头)间的信号传输。

出厂时设备的以太网服务器已打开。如需要，可以在Web 服务器功能 参数中关闭以太网服务器(例如完成调试后)。

允许在登陆页面中隐藏设备和状态信息，防止未经授权的信息访问。

测量变量

直接测量变量

。体积流量(与感应电压成比例)

·电导率

在计量交接测量中:仅体积流量

测量变量计算值

质量流量

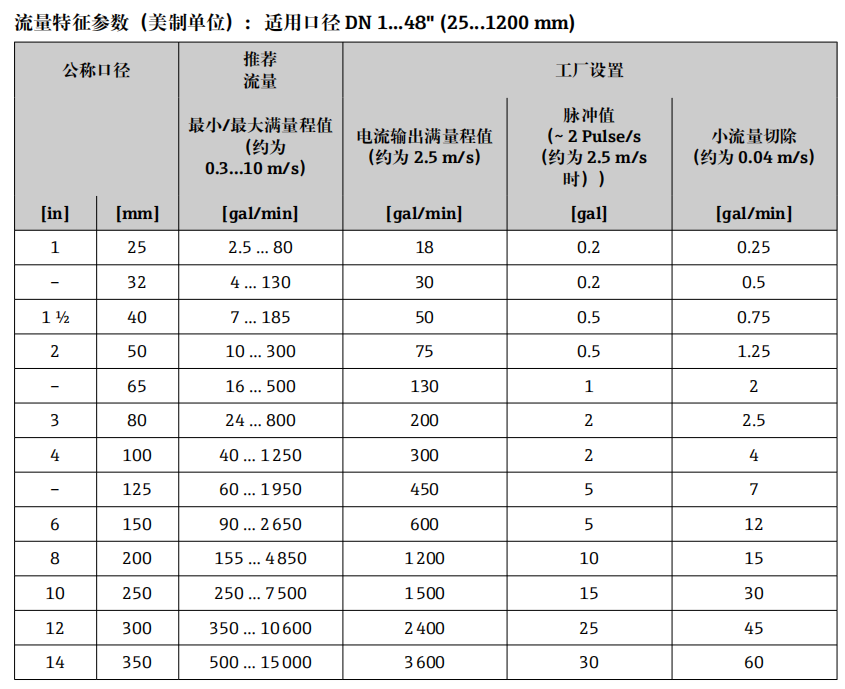

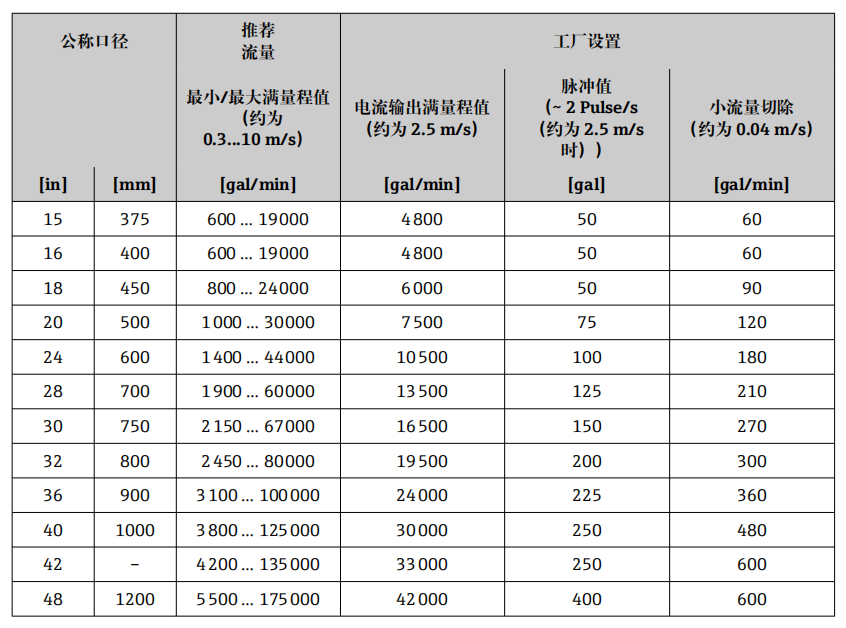

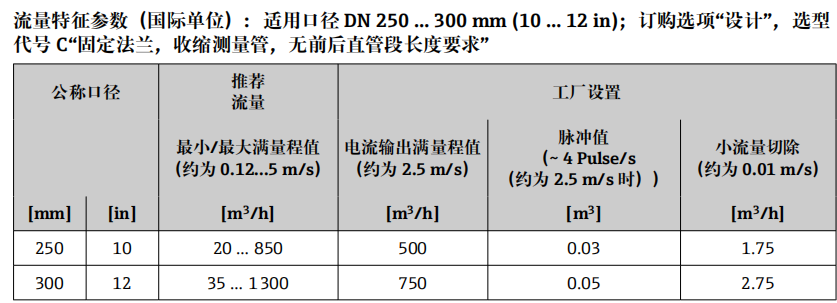

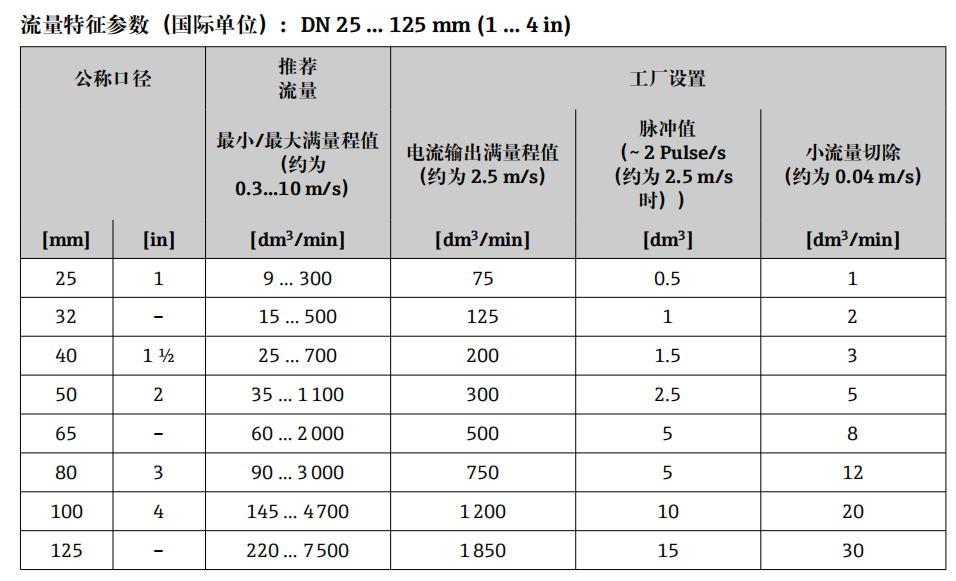

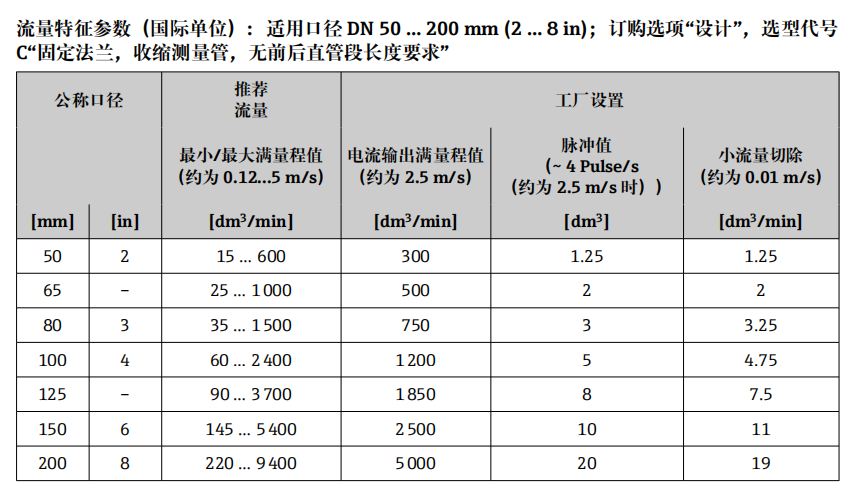

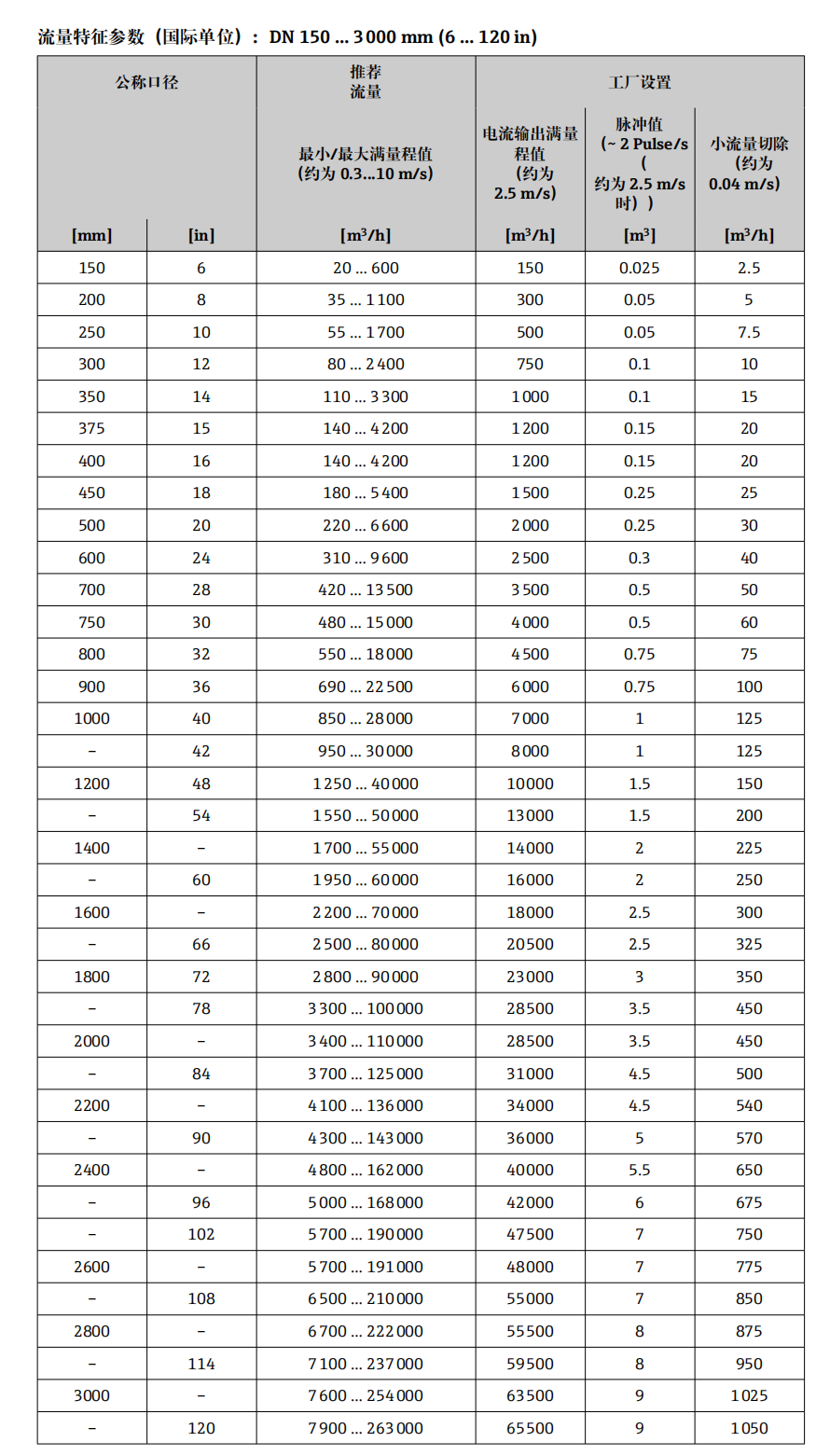

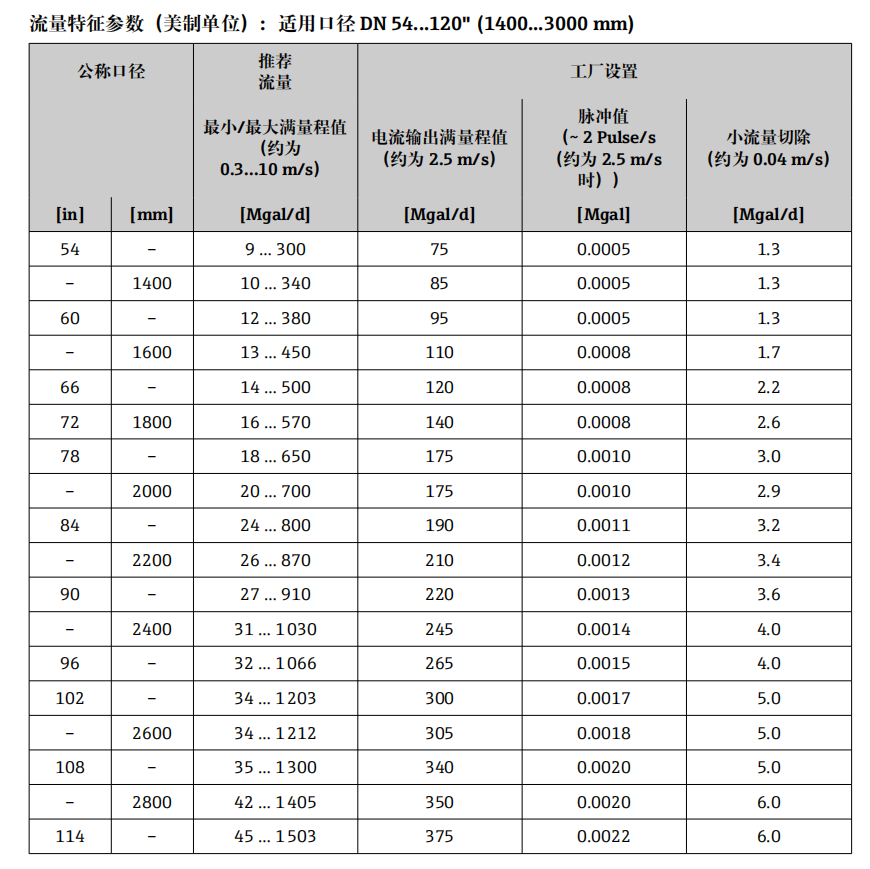

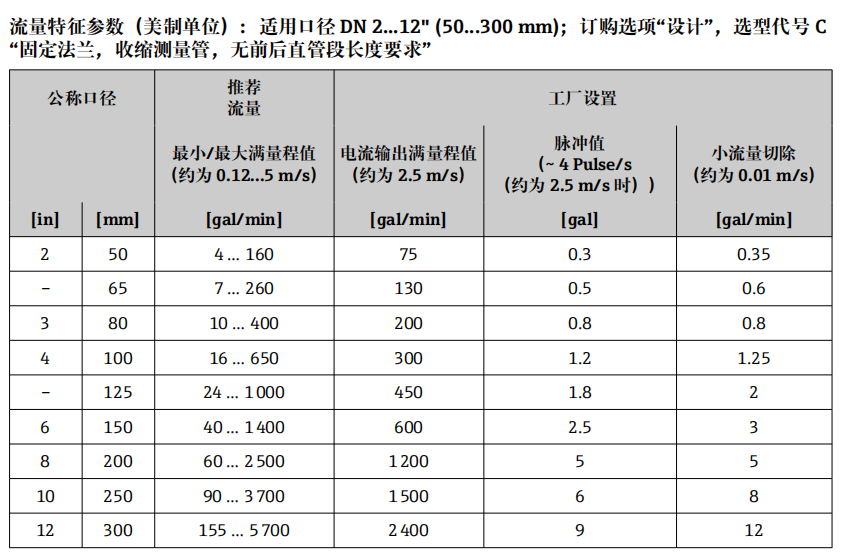

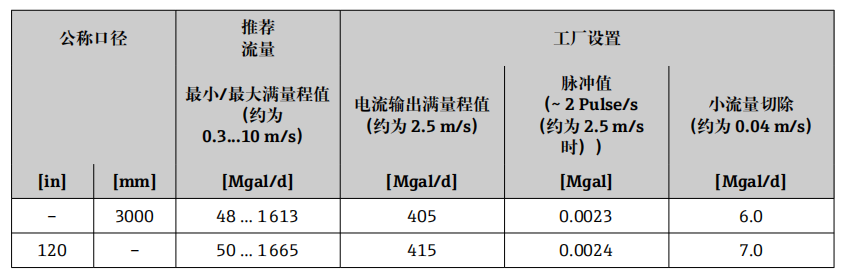

测量范围

在指定测量精度范围内，典型流速范围v=0.01. 10 m/s(0.03 .. 33 ft/s)。电导率:>5uS/cm，适用常规液体

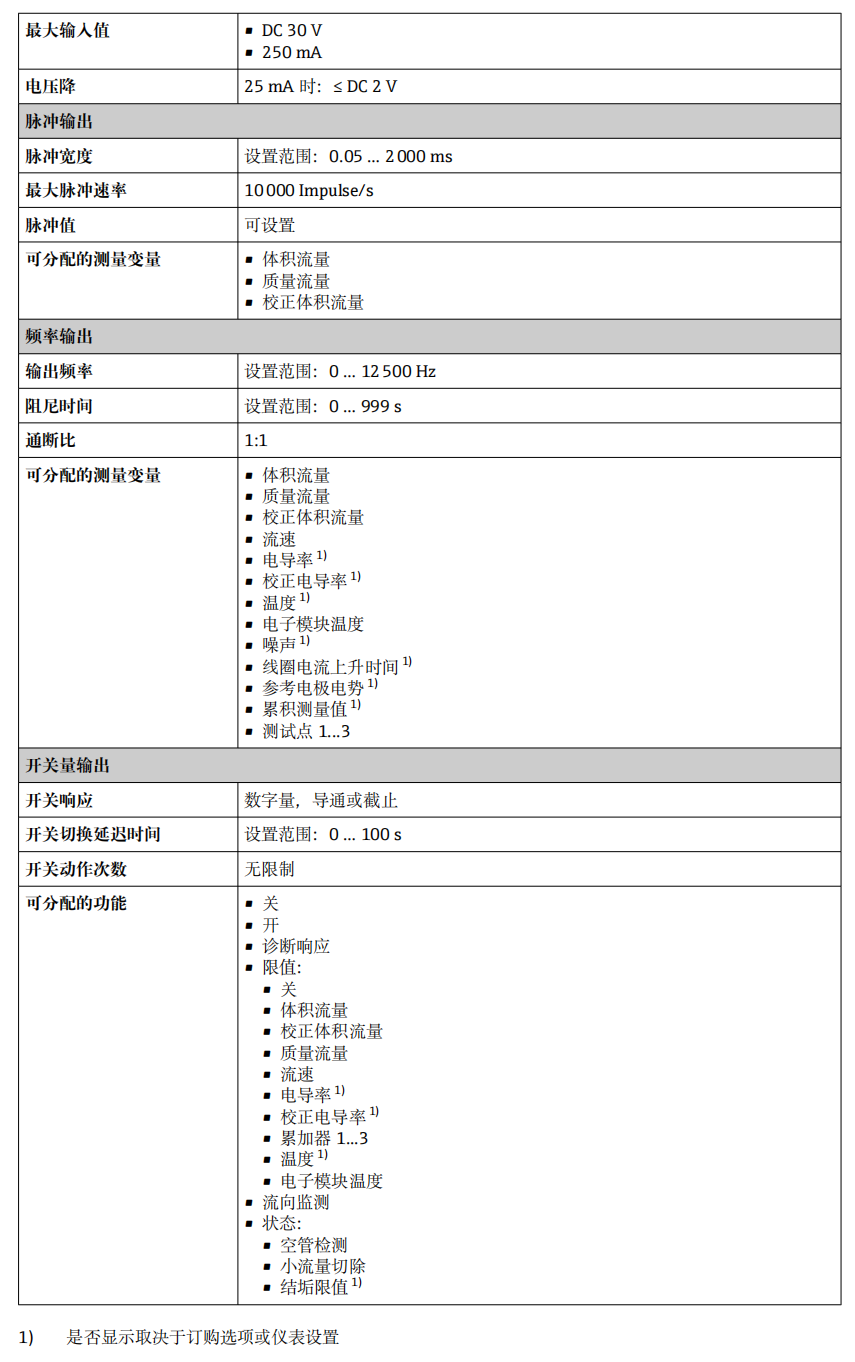

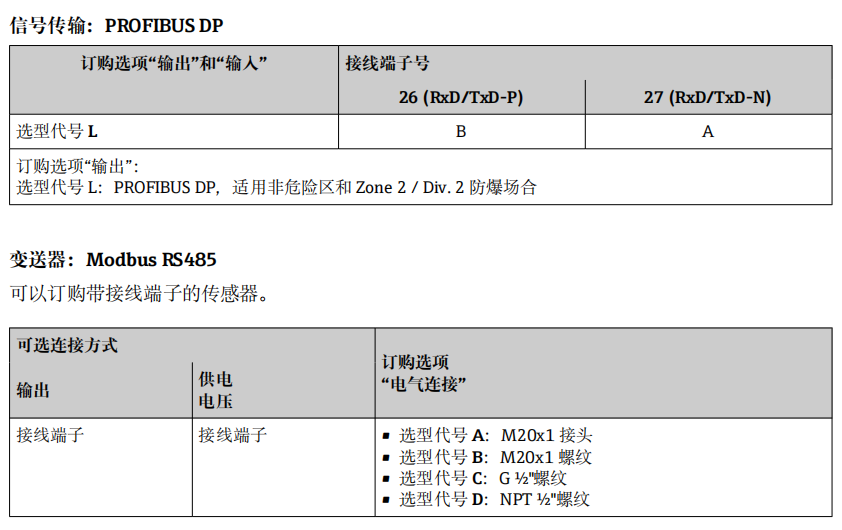

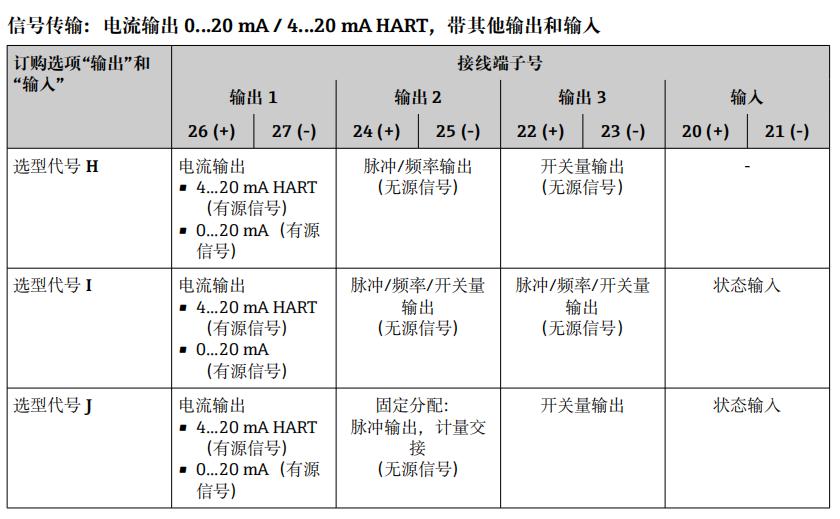

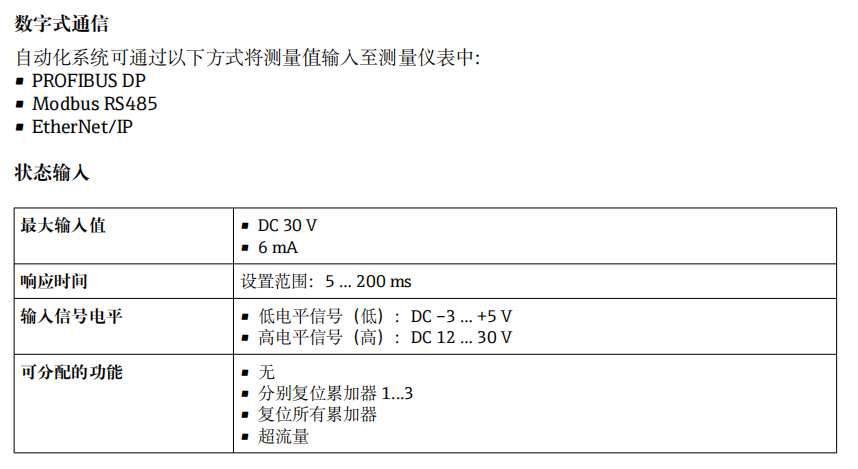

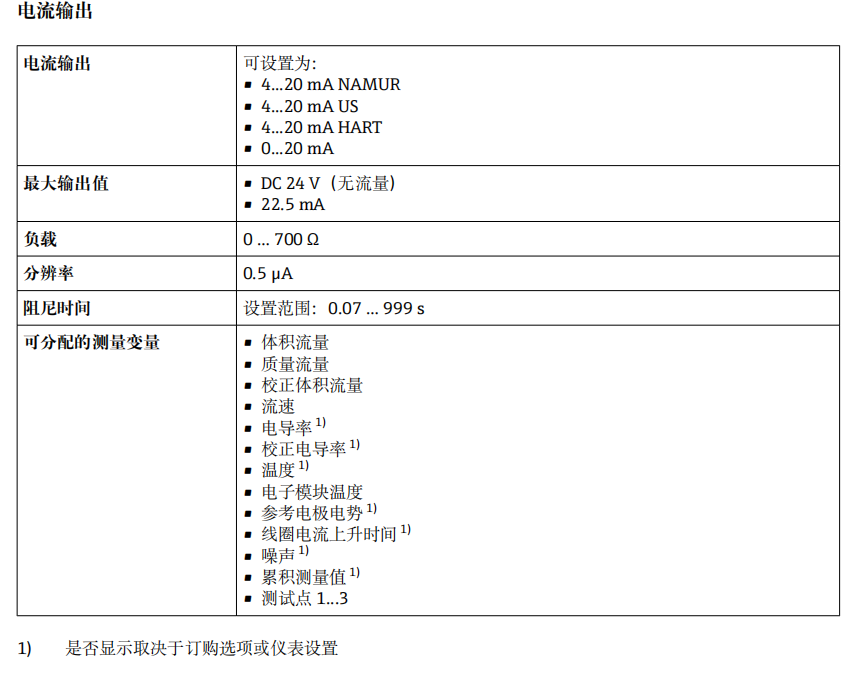

输出信号

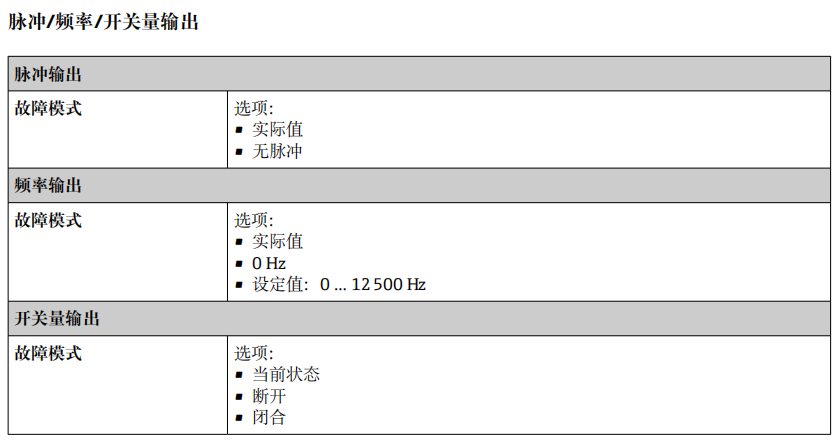

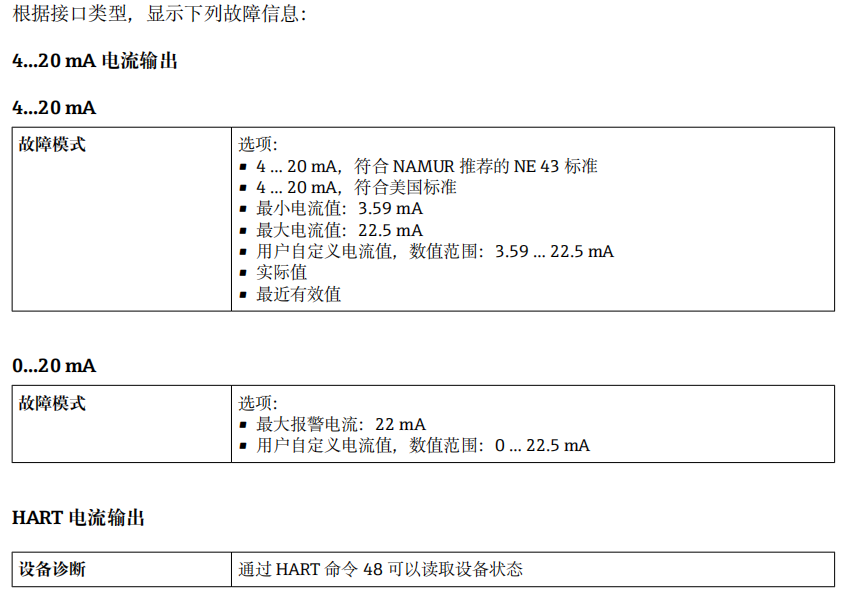

报警信号

电源

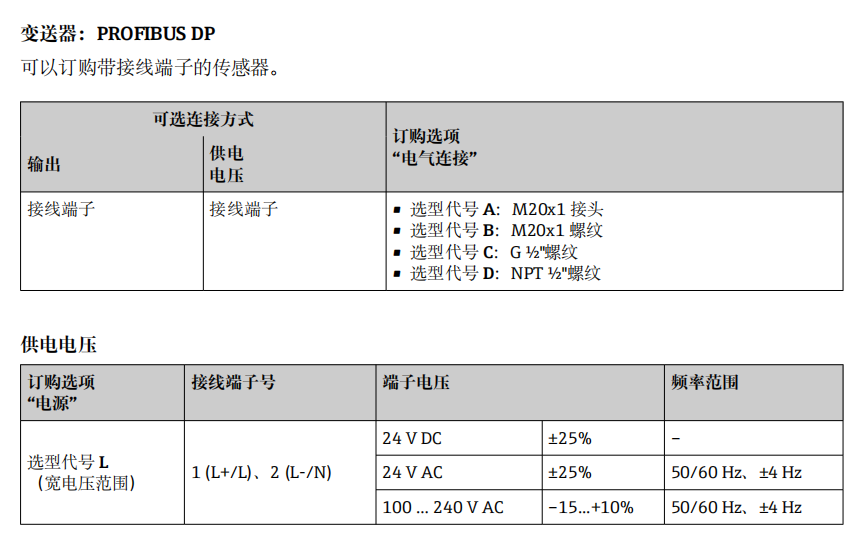

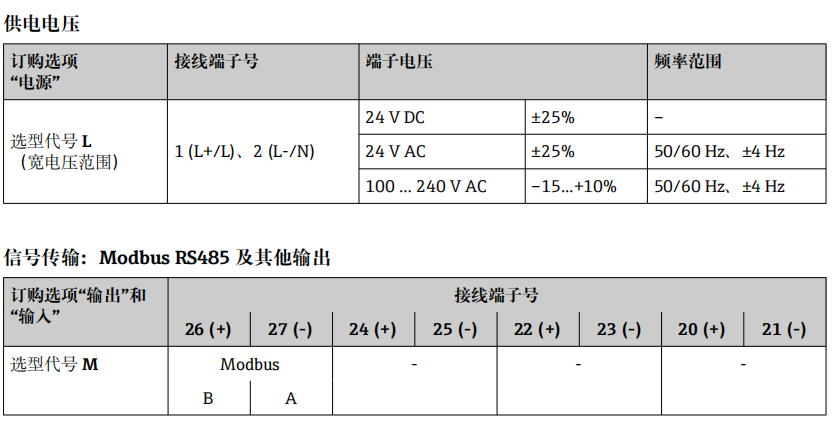

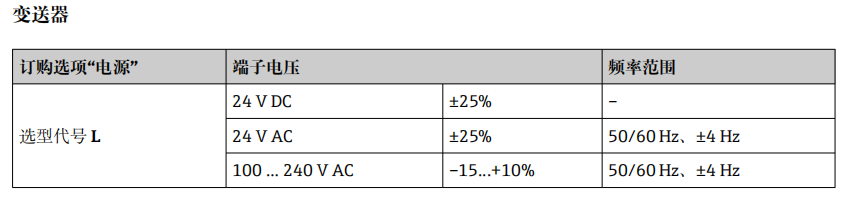

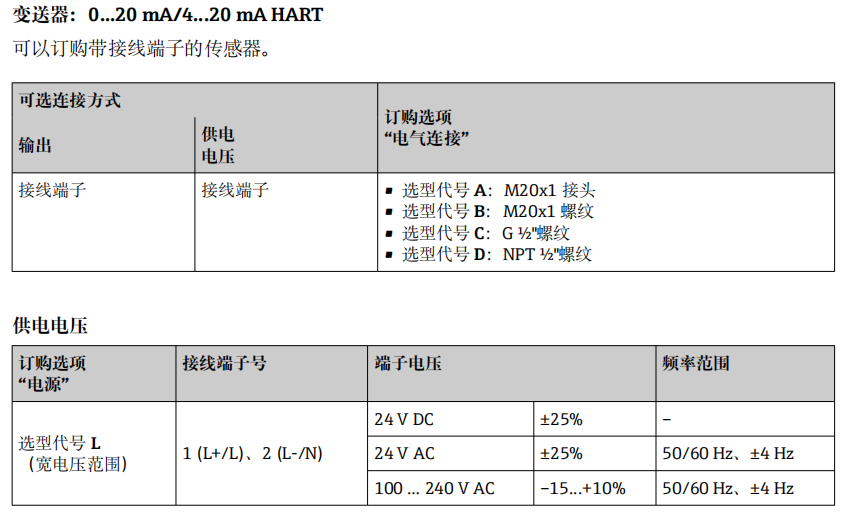

供电电压

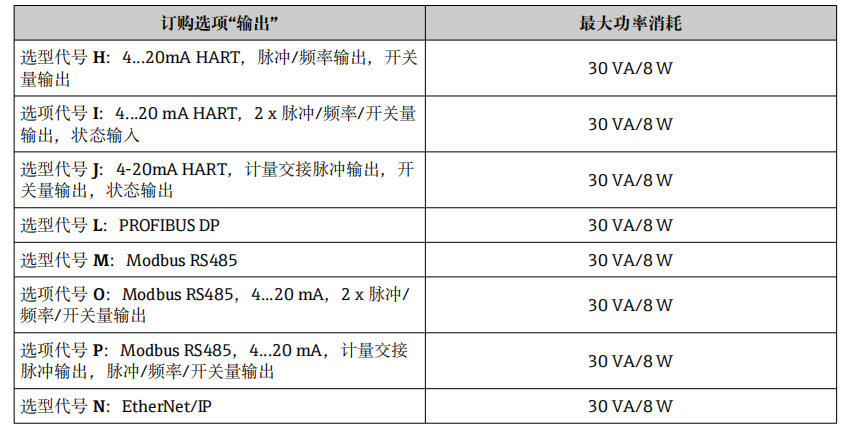

功率消耗

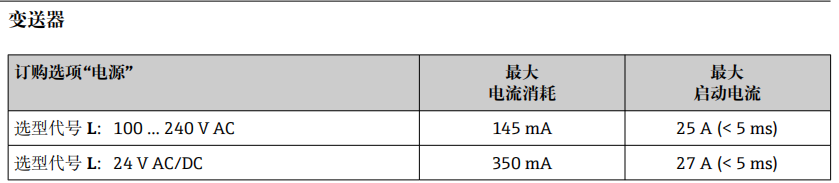

电流消耗

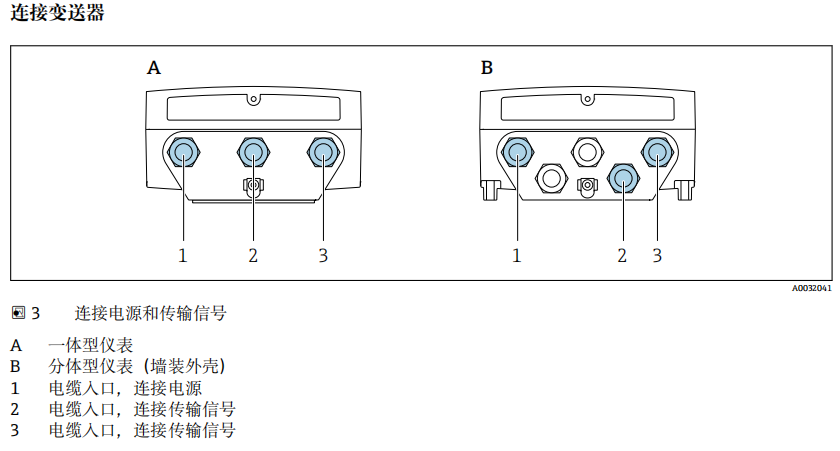

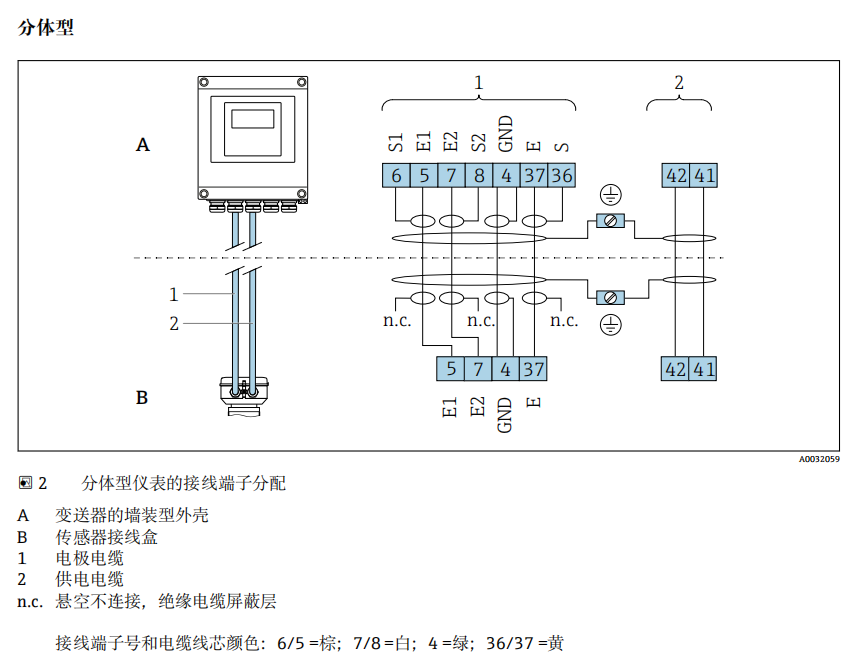

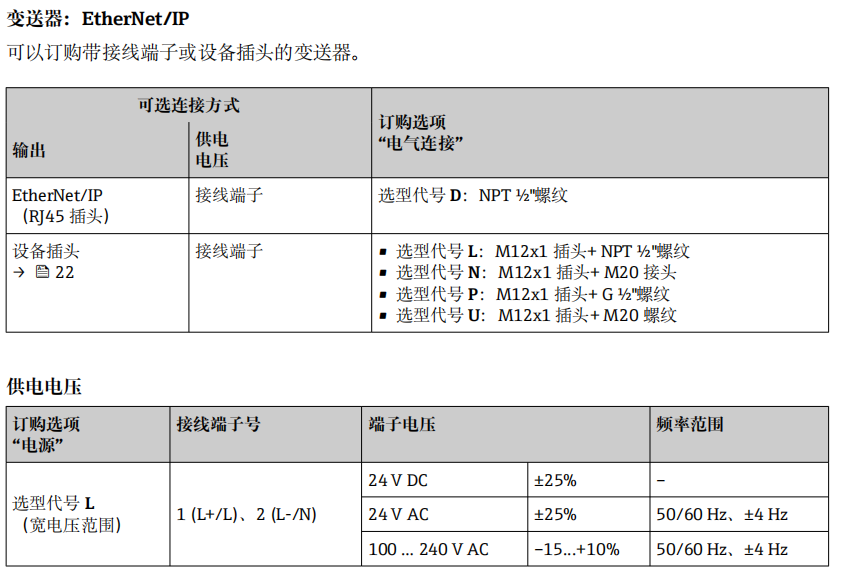

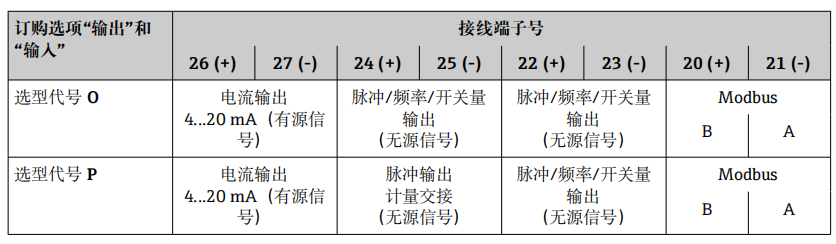

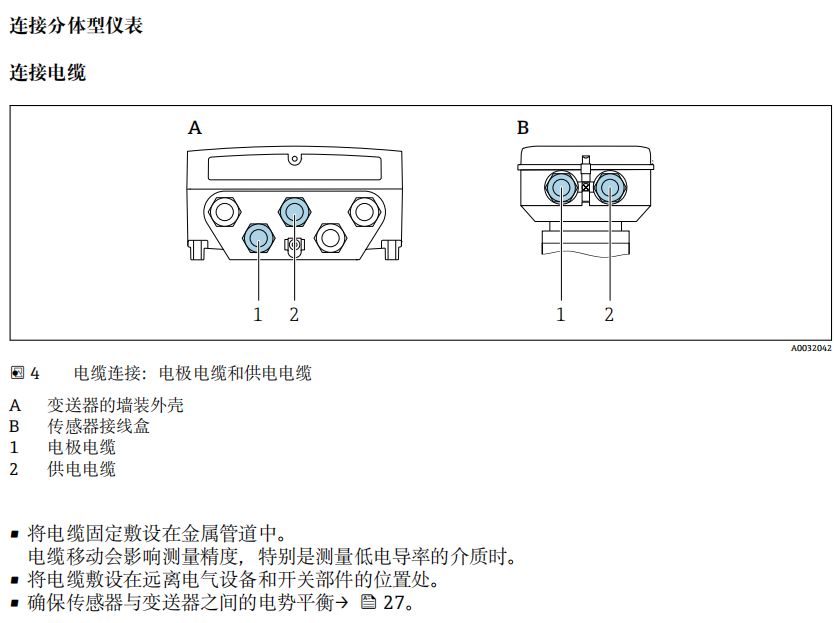

电气连接
