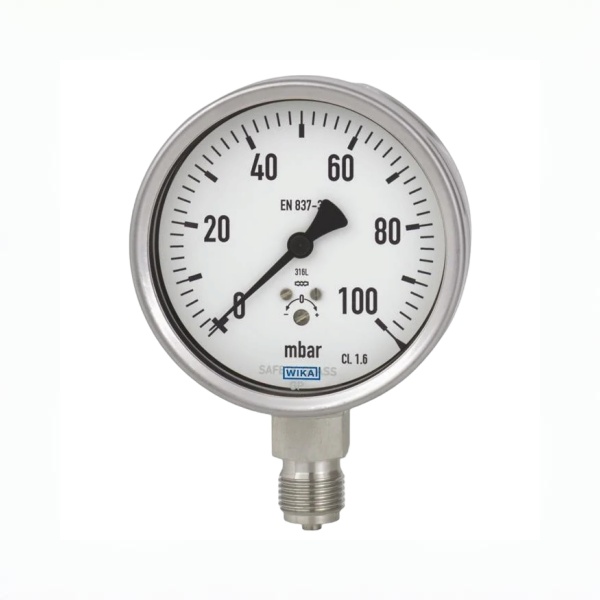

WIKA膜盒压力表632.50

632.50型膜盒压力表由全不锈钢制造，因此特别适用于过程工业的应用。它们基于成熟的膜盒测量系统，增压时，膜盒元件根据进入压力的变化，进行同比例变形产生位移，位移变化传输至机芯测量机构，并在表盘上通过指针显示。
模块化的设计使得表壳材料、过程连接、标称尺寸和量程可以有多种组合。因此，该仪表可广泛应用于过程工业的多种场合。
如需安装于控制面板，该膜盒压力表可根据过程连接件的类型，选用表面安装法兰、三角凸边或安装支架进行固定。
633.50型壳体充液适用于高动态压力脉冲或振动的测量。

应用

■针对有动态压力脉冲或振动载荷情况壳体充液(型号633.50)

■适用于干燥的腐蚀性气体介质以及腐蚀性环境中

■针对过程控制工业，化工，石油化工，生物制药，发电及机

械制造

功能特性

■正面零点调节

■全不锈钢结构

■可根据客户要求定制过程接口

■测量范围：0...0.25kPa

标准版

设计：EN837-3

标称尺寸(mm)：63,100,160

准确度：等级1.6

刻度范围

NS 63:0...4kPa至0...60 kPa

NS 100:0...1.6 kPa至0...60kPa

NS 160:0...025kPa至0...60 kPa

或所有其他负压或正负压范围

压力承载性能

静压：满量程

瞬时压力：0.9x满量程

容许温度

环境：-20...+60℃

介质：≤100℃

温度影响

当测量系统的温度在参考温度(+20℃)附近波动时，极大变化为±0.6%/10K满量程

防护等级符合IEC/EN 60529标准

IP54632.50型(不带充液)

IP65633.50型(带充液)

过程连接

316L不锈钢

径向安装或轴向安装

NS 63:G V4B外螺纹，SW14

NS 100,160:G yB外螺纹，SW22

压力元件：316L不锈钢

密封：FPM/FKM

传动机芯：不锈钢

零点调节：正面

表盘：铝，白色，黑色印字

指针：铝，黑色

外壳：不锈钢

表玻璃：多层保护表玻璃

(带充液：聚碳酸酯或透明非分裂塑料)

环：卡口环，不锈钢

表壳充液：甘油-水混合物用于量程范围≥6kPa²

可选

■其他的过程连接

■密封圈

■型号632.50的准确度等级1.0,量程≥4kPa(不带充液)

■型号633.50的准确度等级1.0,量程≥10kPa(带充液)

■容许环境温度-40...+60℃:

型号632.50:机芯Fomblin⑧Z03润滑

型号633.50:表壳充硅油

■抗过压性能或真空保护：

压力范围>4kPa:10x满量程

压力范围≤4kPa:3x满量程

■表面安装法兰

■NS 100和160:面板安装法兰

■NS 100和160:三角凸边带支架安装

■型号632.50.100带开关接点，从量程≥10kPa起

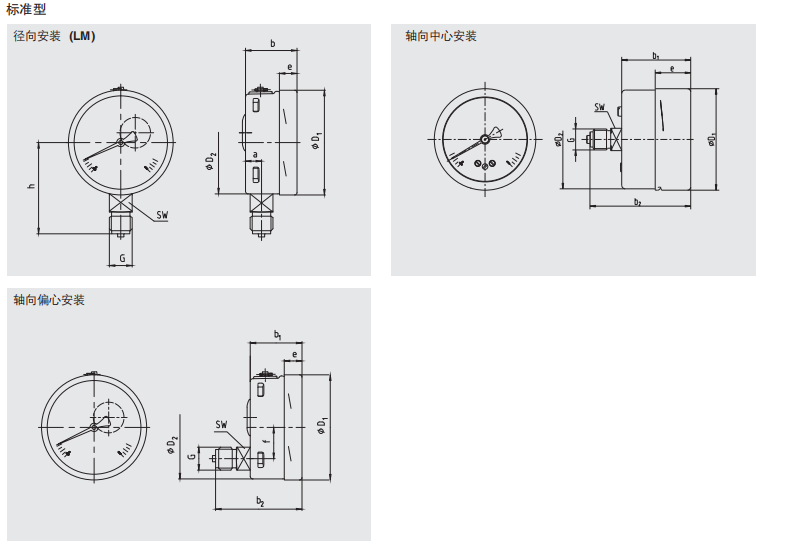

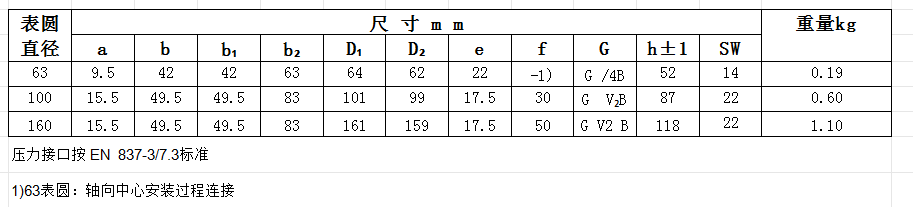

尺寸
