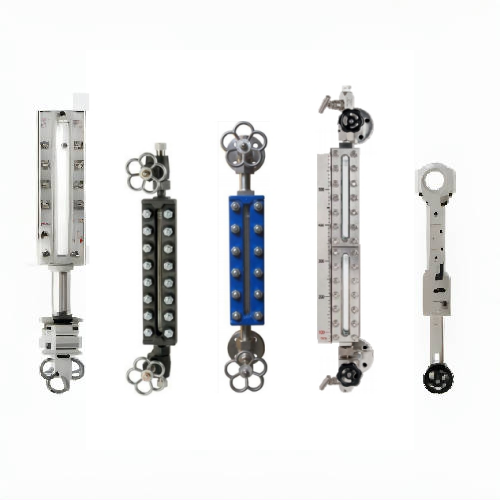

玻璃板液位计 LGG 系列

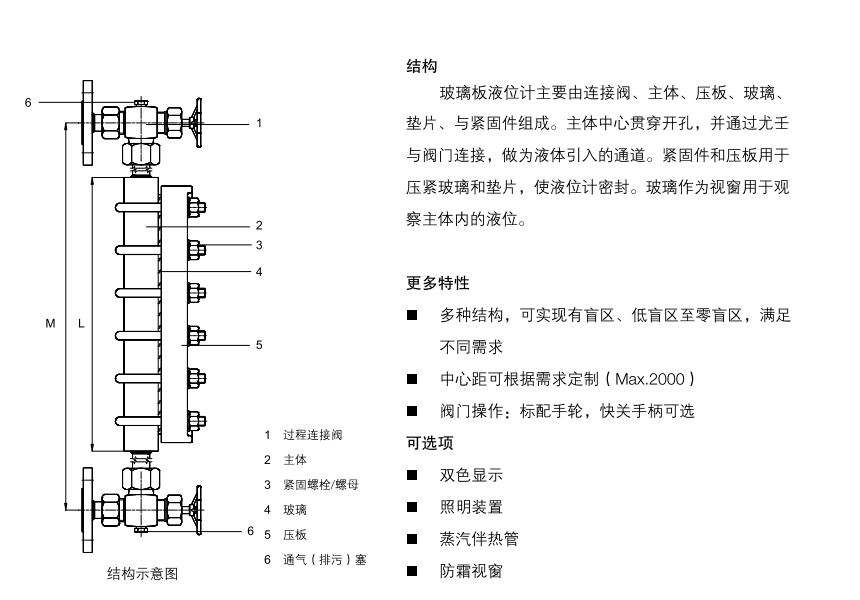

柯普乐玻璃板液位计是一种利用光传播原理的直读式液位计。根据玻璃的种类可分为反射式和透光式，根据过程连接的位置可分为顶底式和固定式。连接阀与过程接口一体式，快关手柄或旋转手轮使阀门开启，罐体内的介质将被等高引入到测量主腔内，光线经反射或透射后进入视线，肉眼观测可获知液位，加装标尺后可读取高度数值。

由于没有磁体和浮子，因此它具有不受介质密度影响的优点在含有磁场、铁屑的介质中也能正常工作，与磁翻柱式液位计形成相互补充。并且它安装、维护简单，成本较低，有着广泛的应用空间。

液位计共有3种不同结构可选，顶底式结构的观察面板可自由旋转，固定式则拥有更短的盲区。可视范围根据结构、中心距和段数等参数决定。

特性

■观察方向可旋转(顶底式)

■过程连接阀标配防泄爆钢球，提高安全性

■可选标尺，读取液位高度值

■可选照明装置，提供可视度

■可选蒸汽伴热管，对介质进行保温

■材质：不锈钢或碳钢

■表面可喷塑、喷漆或氮碳共渗

应用

■直接读取液位，连续指示，无需供源

■定制化及多种材质可选，可应用于广泛的工业领域

■化工、石化、油气钻探(海上平台)、造船、机械制

造、电力、电厂等

■油气的传热和制冷系统

工作原理

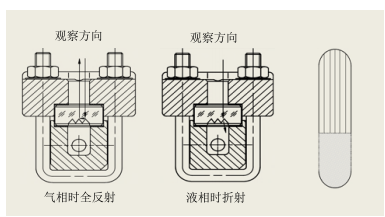

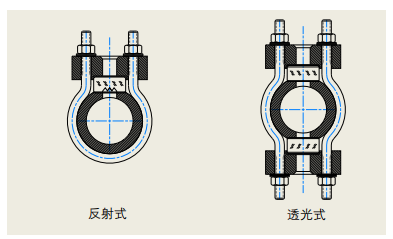

反射式:入射光由观察方向进入，到达玻璃上的反射槽时部分光线发生反射，另一部分发生折射。气相部分发生全反射，因此呈现亮白色柱状，而液相部分呈现暗黑色柱状。

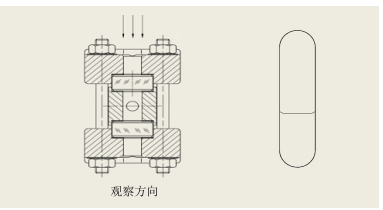

透光式:光线由观察方向的反向射入，穿过两层玻璃与介质后进入视线，可直接观测液相部分，或是液相与气相之间的分界线，分界限为一条直线或是弯月形曲线。

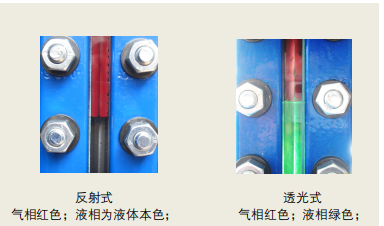

双色显示:双色玻璃板液位计使气相和液相呈现出对比分明的颜色，便于观察。双色显示是改变玻璃的结构及颜色，根据光线的折射、反射和透射原理使气相和液相呈现不同颜色。产品分为反射式及透光式，反射式显示为气相红色，液相为液体本色。当介质为透明时透光式显示为红/绿双色，即气相红色;液相绿色。介质颜色为红色时不适合使用双色玻璃板液位计。

大腔体结构:大室式液位计适用于浓稠、粘性大的液体。这种类型也适用于沸腾液体的测量，当液体的沸点异常低时点，仪表和阀门应进行绝缘

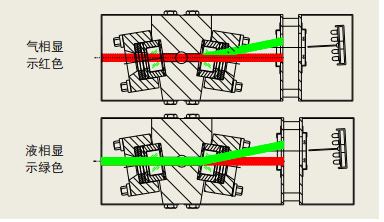

牛眼式结构:该液位计是由介质对光线产生不同折射的物理特性而显示的气红水绿，气红水绿是由光源发出的光射向液位计腔室。红绿光线射向正前方，气相时则直接观测红光，液相时红光被介质折射至腔室壁，而绿光则通过介质折射至正前方，最终显示汽红水绿，

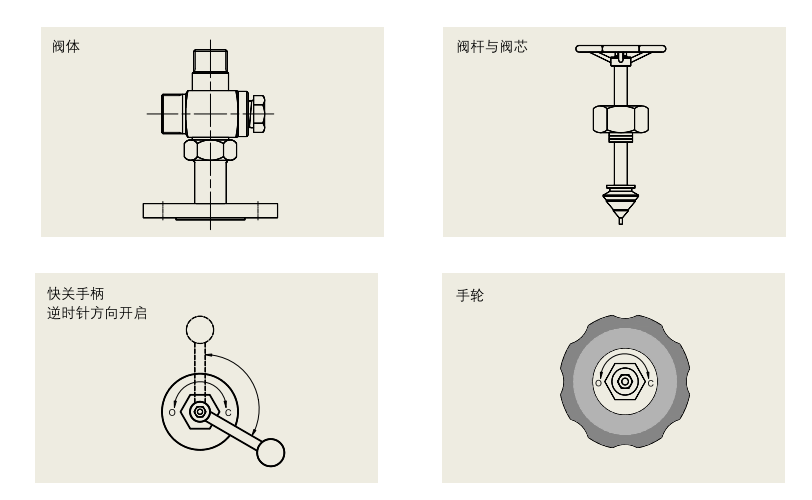

过程连接阀

过程连接阀可关断玻璃板液位计与罐体之间的连接。过程连接阀由阀体与阀芯构成，操作快关手柄或手轮可以打开或关闭阀门，阀门内标配防泄爆钢球以提高安全性。

防泄爆钢球

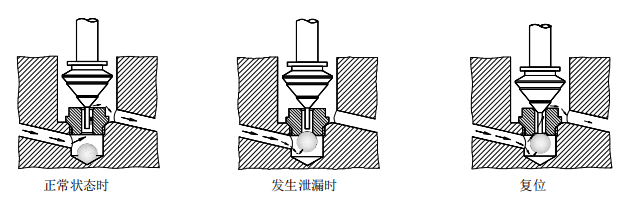

当玻璃、垫片破损或由其他原因引起液位计泄漏时，罐体内的介质会在压力作用下大量外泄，防泄爆钢球可及时切断罐体与液位计的通道，避免泄漏的发生。其原理是:钢球位于阀座下方的凹槽内，在液位计发生泄漏的瞬间,钢球受到液体的冲击被托起而压在阀座上(压力03MPa)，阳断流动通道，因此可以减缓液体流失。关闭阀门时阀芯会将钢球推回到初始位置。

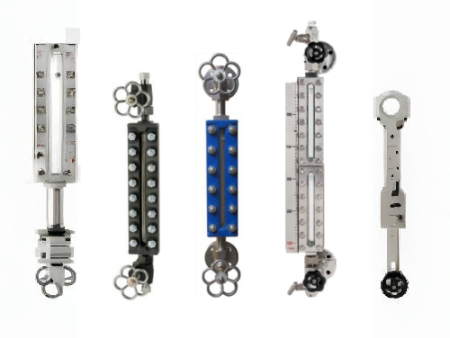

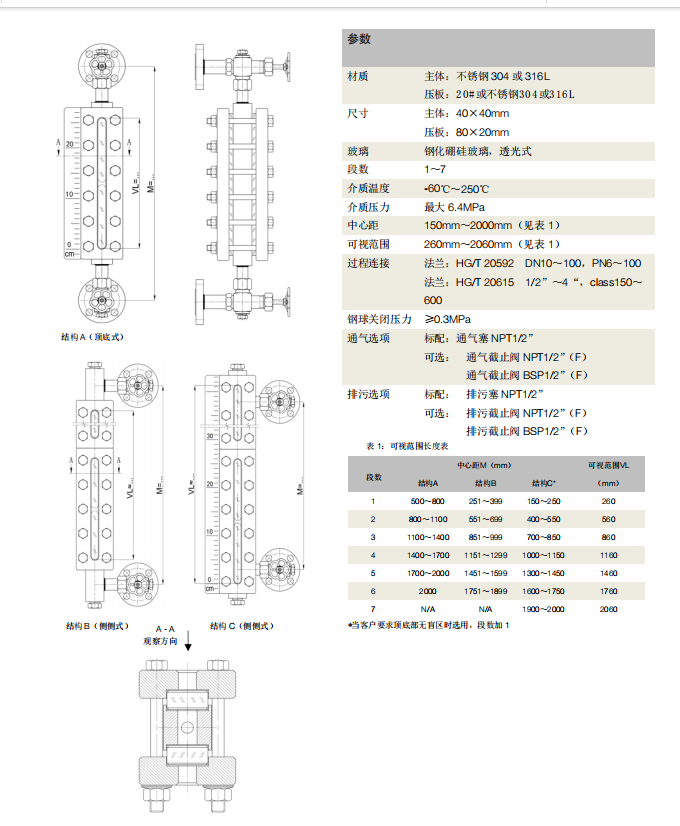

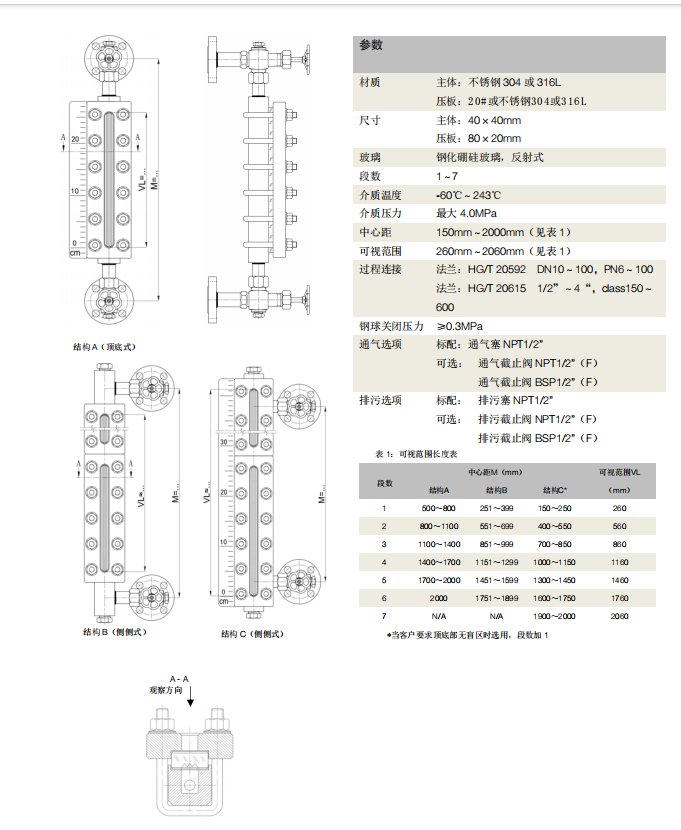

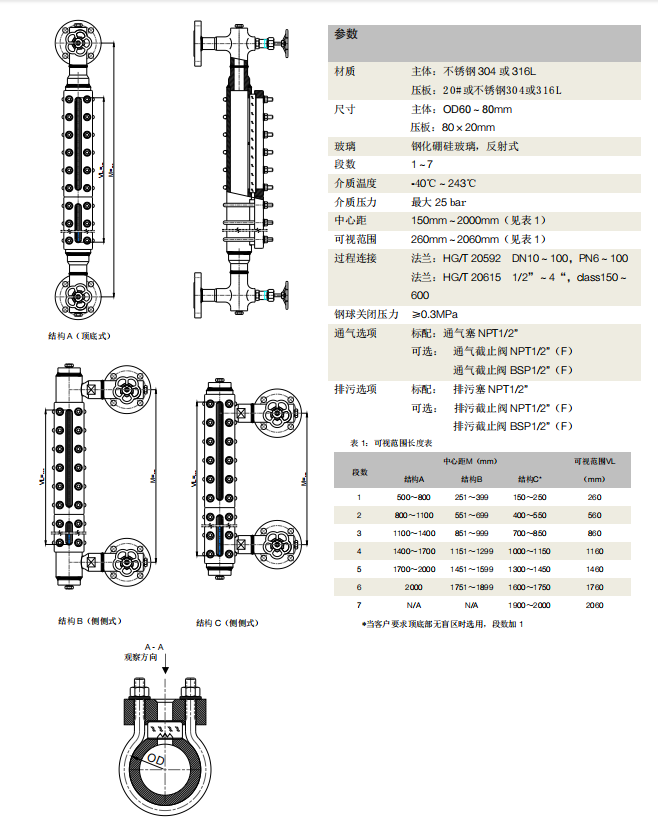

玻璃板液位计 基本型，反射式LGG-RE

玻璃板液位计 基本型，透光式 LGG-TE

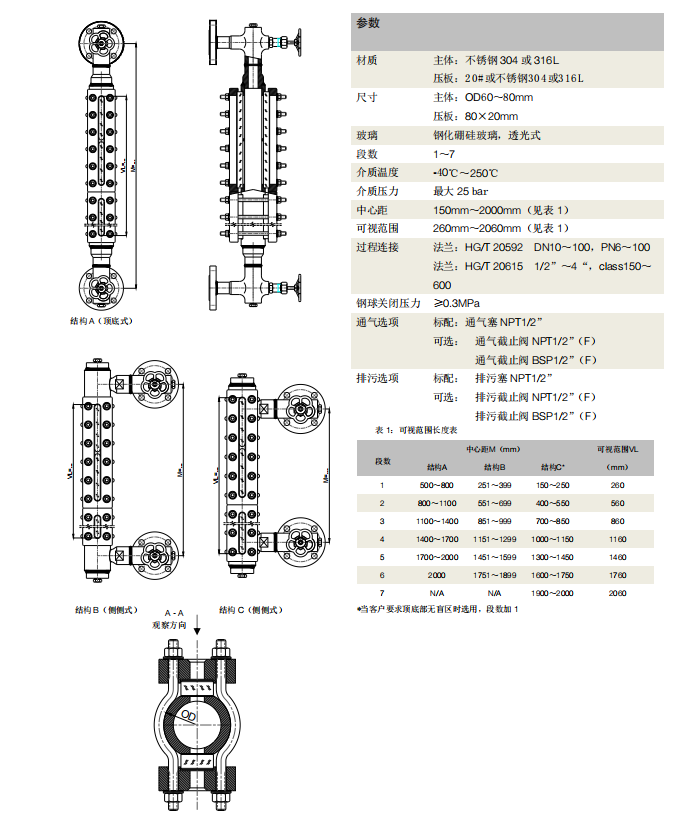

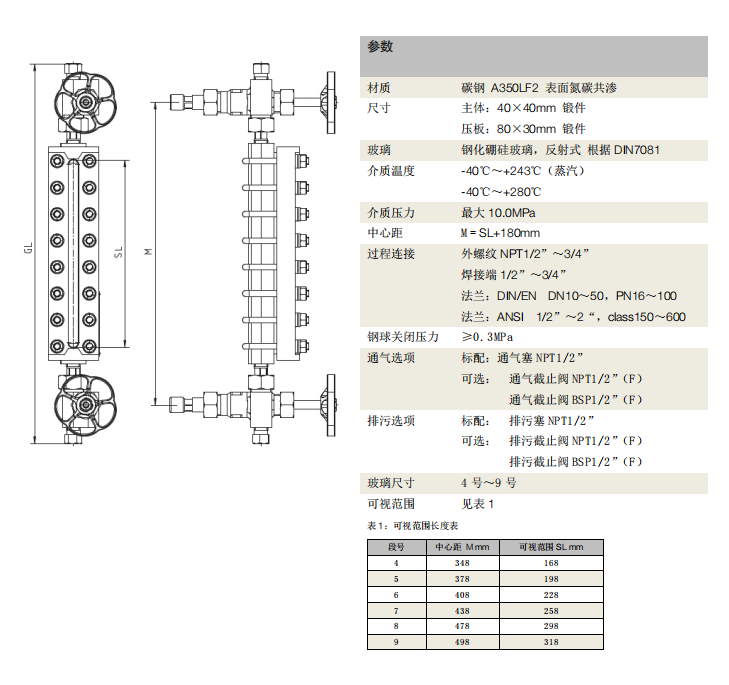

玻璃板液位计 锻制型，反射式LGG-RP

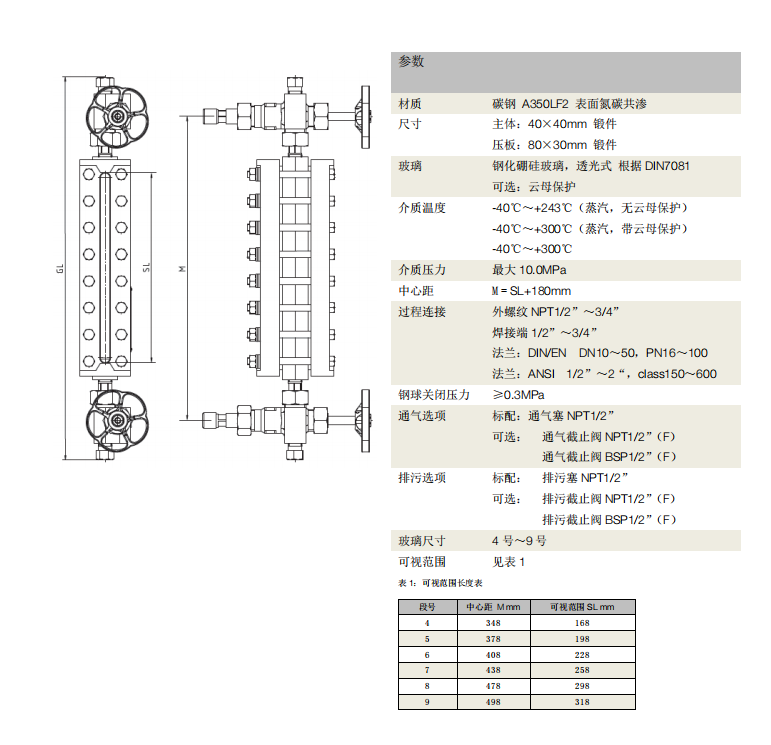

玻璃板液位计 锻制型，透光式LGG-TP

玻璃板液位计 大腔体，反射式 LGG-RL

玻璃板液位计 大腔体，透光式LGG-TL

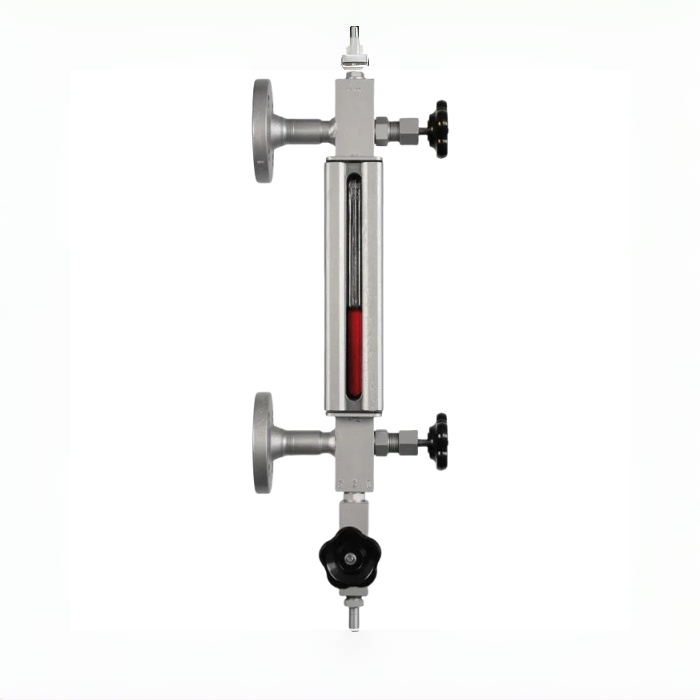

玻璃板液位计 双色，牛眼式LGG-BE
