法兰式热电阻温度计带装配式护套型号TR10-F

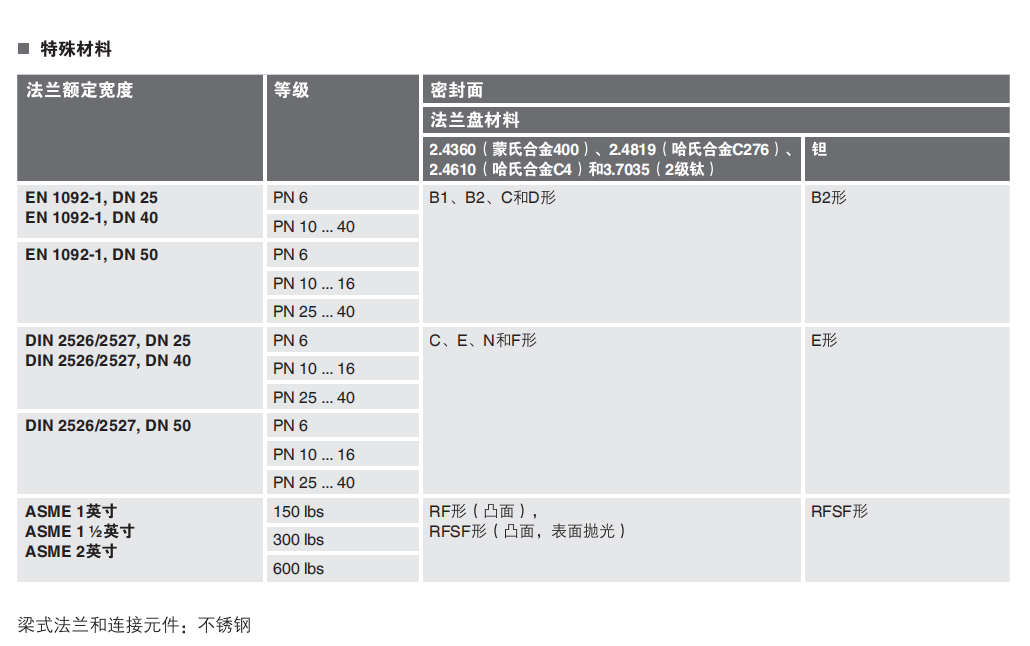

该系列热电阻温度计适用于容器和管道。可配DINEN或ASME式标准法兰。
该温度计探杆适用于中等机械载荷下的液态或气态介质中。护套全部焊接，与接线盒通过螺纹连接。正常化学条件下使用不锈钢材料的护套。腐蚀性化学介质推荐使用防腐涂层。磨损性介质采用耐磨涂层。
不需要将整只温度计从过程中取出，就可以对测量插芯进行更换。因此在设备运行过程中，或在操作过程中需要替换维修时，可以进行检查和更换。选用标准的探杆长度能缩短货期和减少库存备件。

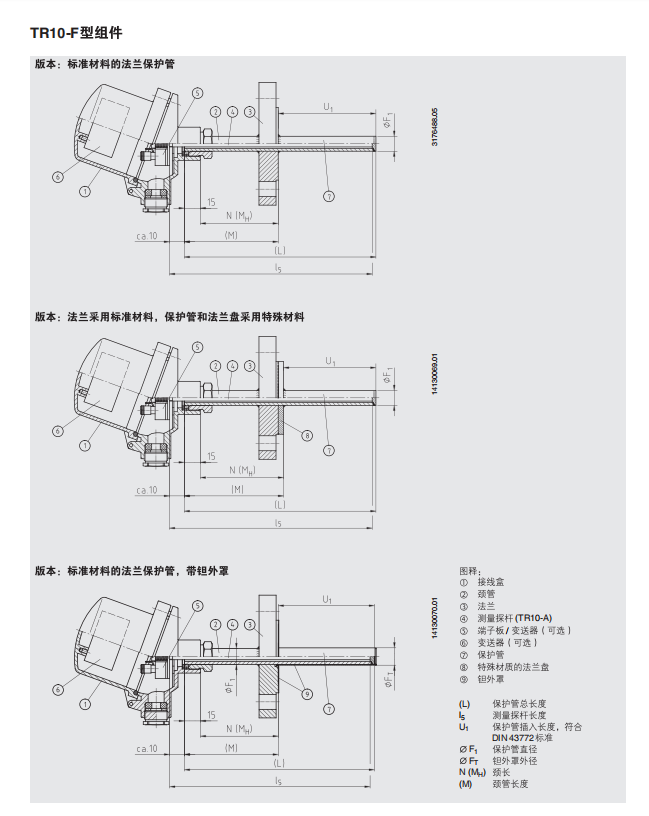

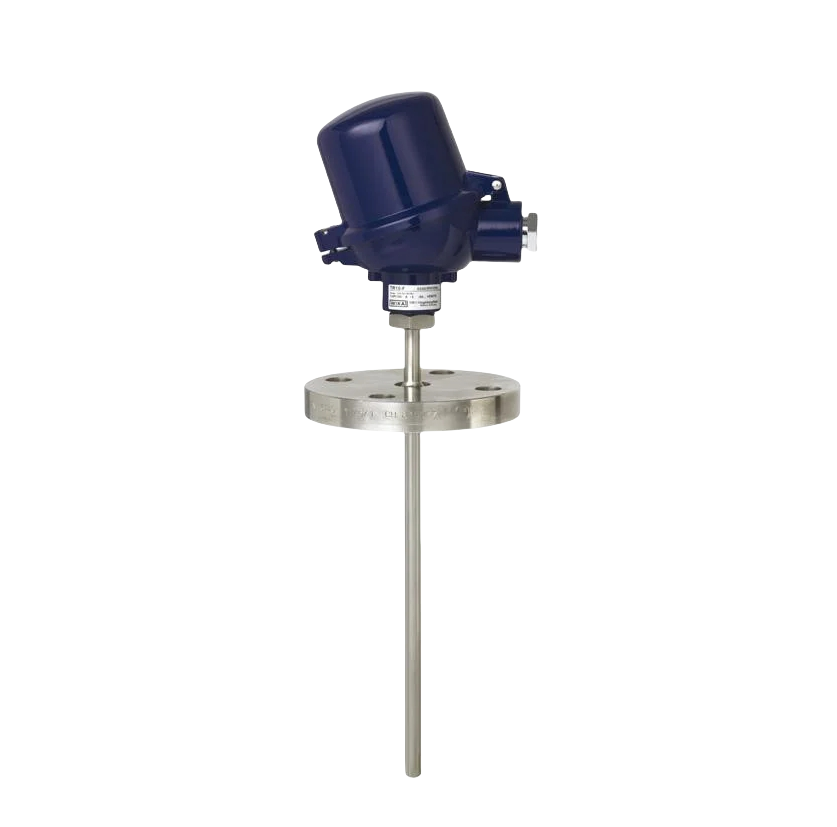

TR10-F型带装配式护套

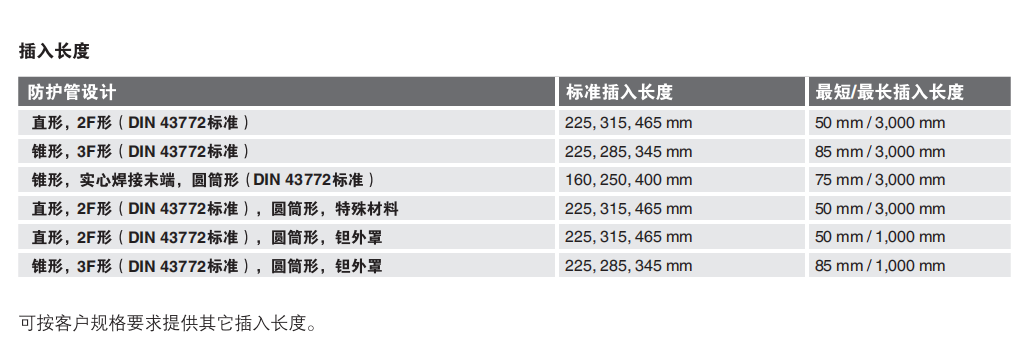

插入深度、法兰尺寸、保护套管的设计、接线盒和传感器都能各自选择来满足不同的应用需要。

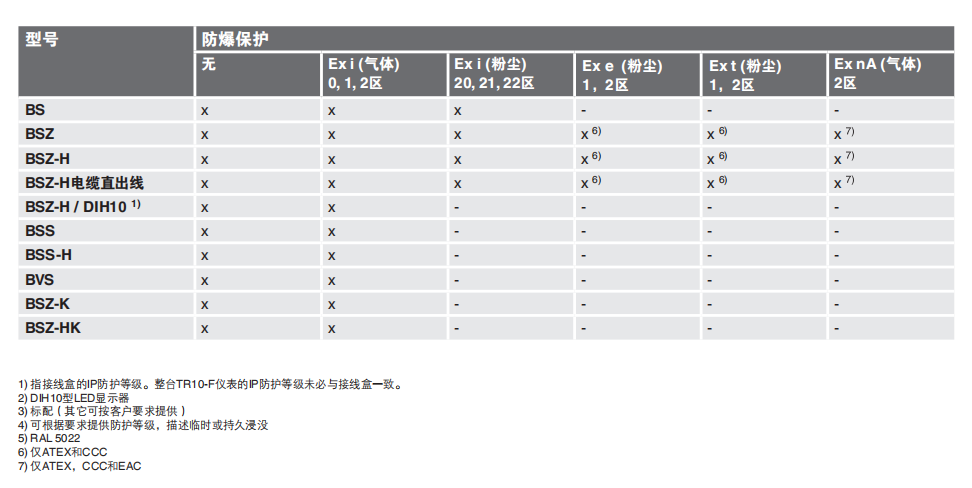

TR10-F有大量不同的防爆认证可选。

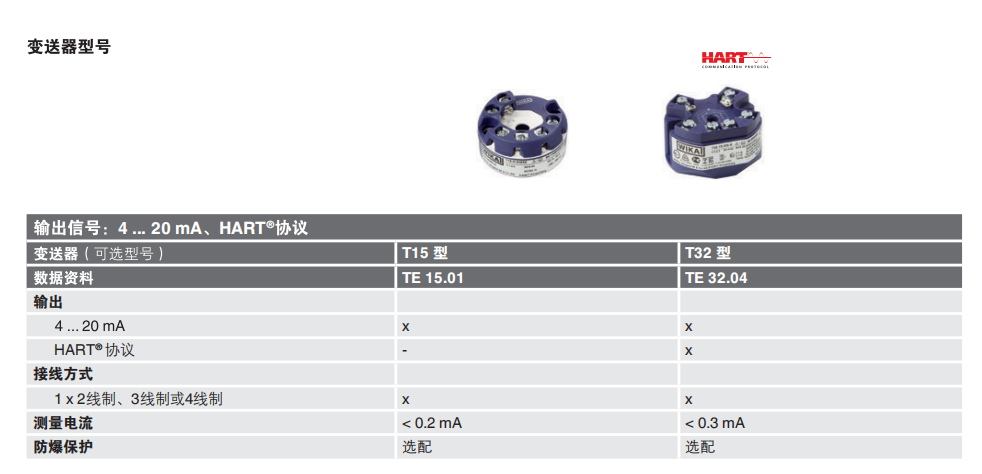

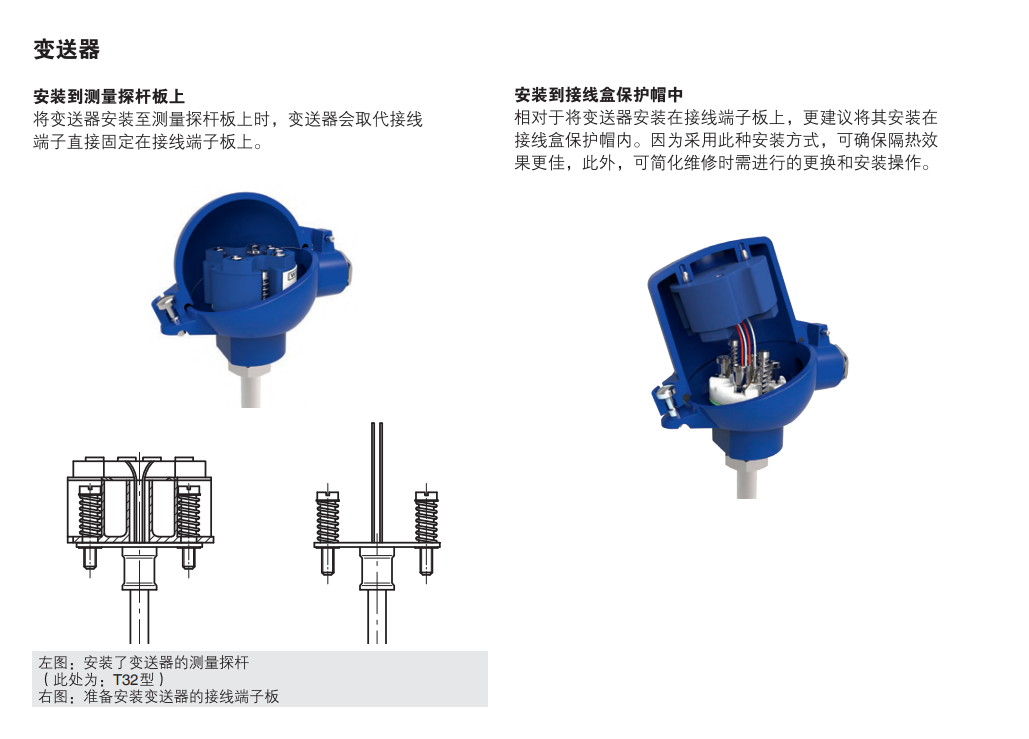

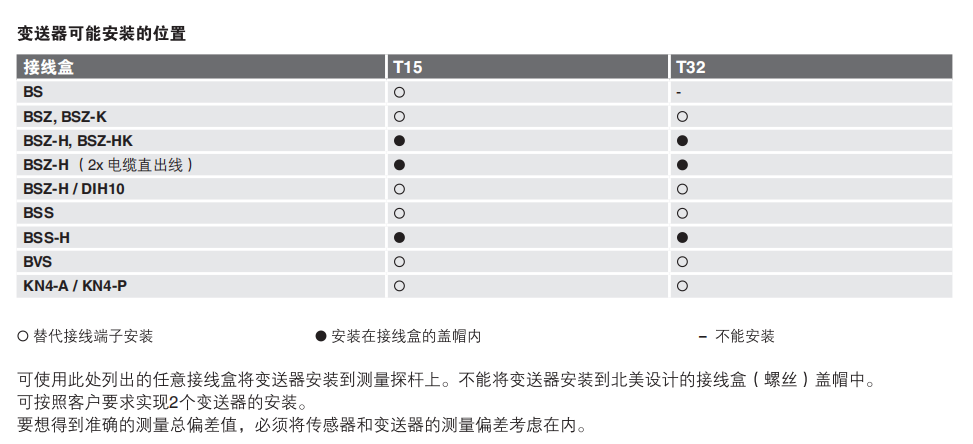

作为选项，可以在TR10-F头部装配威卡(WIKA)模拟或者数字变送器。

应用

■机械行业，工厂和容器制造

■能源技术和电厂

■化工和石化工业

■食品和饮料行业

■卫生、供热和制冷技术

功能特性

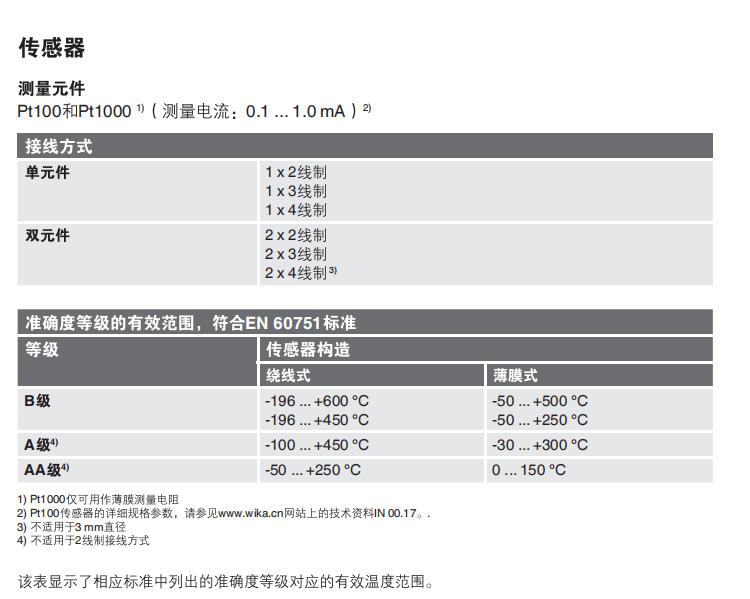

■传感器温度测量范围：-196...+600℃(-320...+1,112°F)

■集成装配式护套

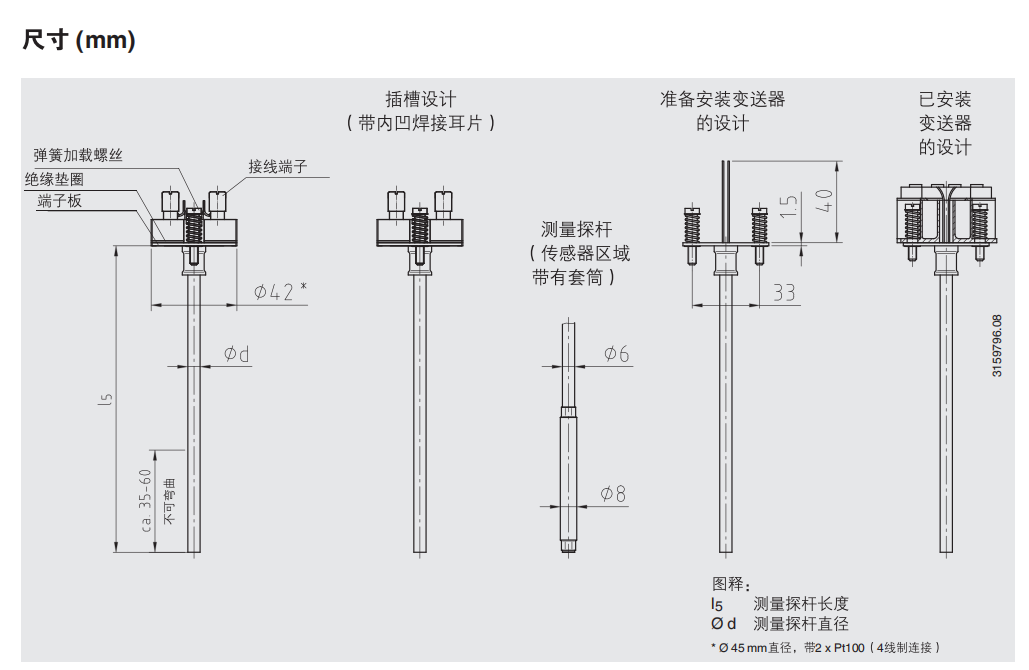

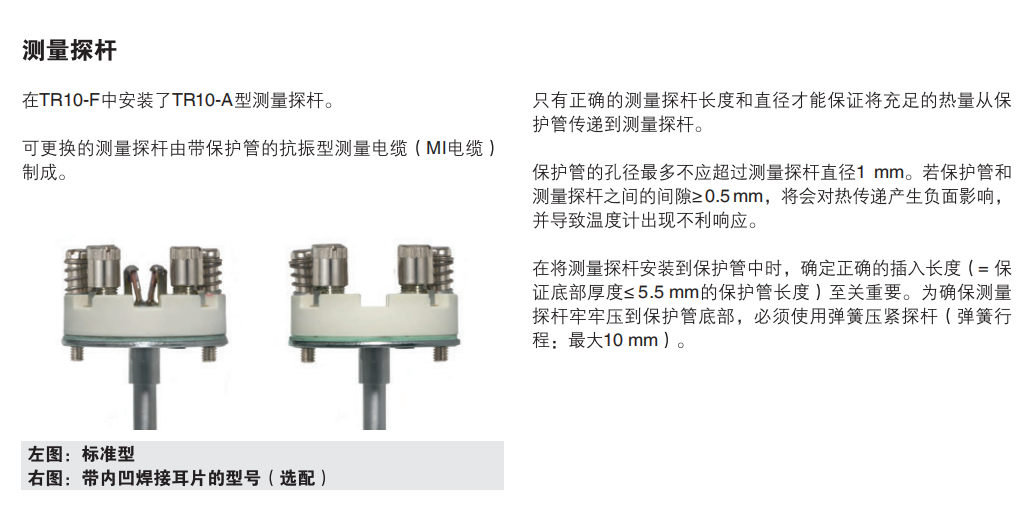

■带弹簧的探杆(可替换)

■防爆保护(可选)

容许功率Pmx和容许环境温度请参见危险区域认证或产品使用说明。

变送器具有其自身的危险区域证书。内置变送器的允许环境温度范围可查阅相应的变送器操作说明和认证。

功能安全性(选项)带T32型温度变送器

在安全性至为关键的应用中，参数方面考虑到整个测量链。SIL认证可对装置所能达到的风险削减效果进行评估。

选择TR10-F型热电偶与适当的温度变送器(比如T32.1S,TÜV认证SIL版本，适用于按照IEC 61508标准开发的防护系统)配合，可用作具备功能SIL2级的传感器。

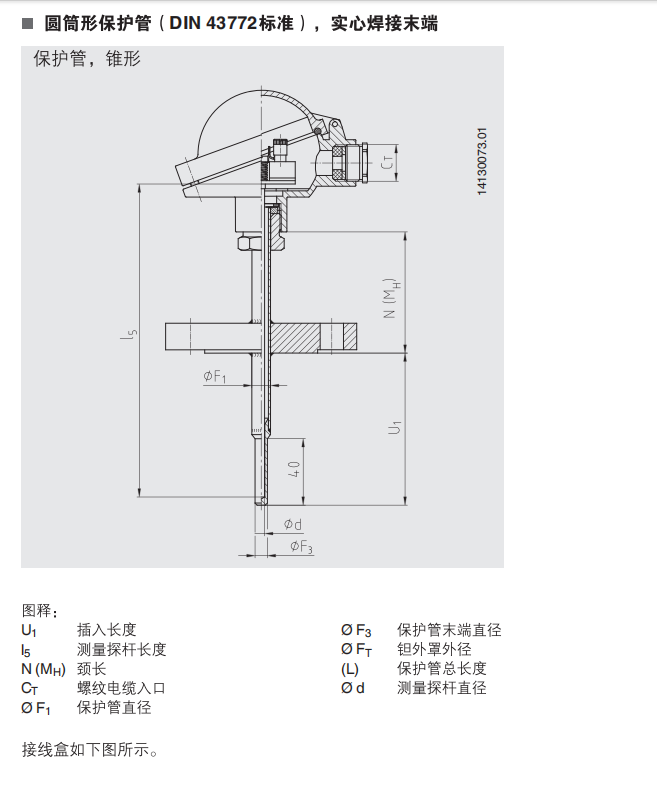

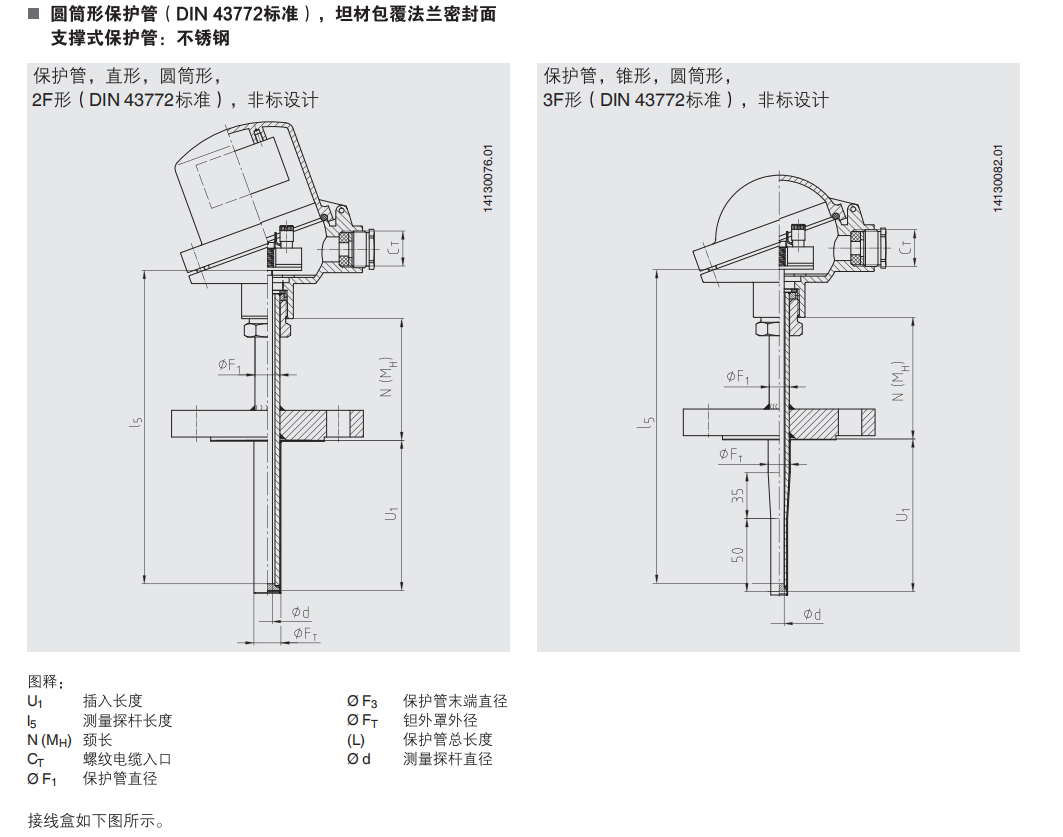

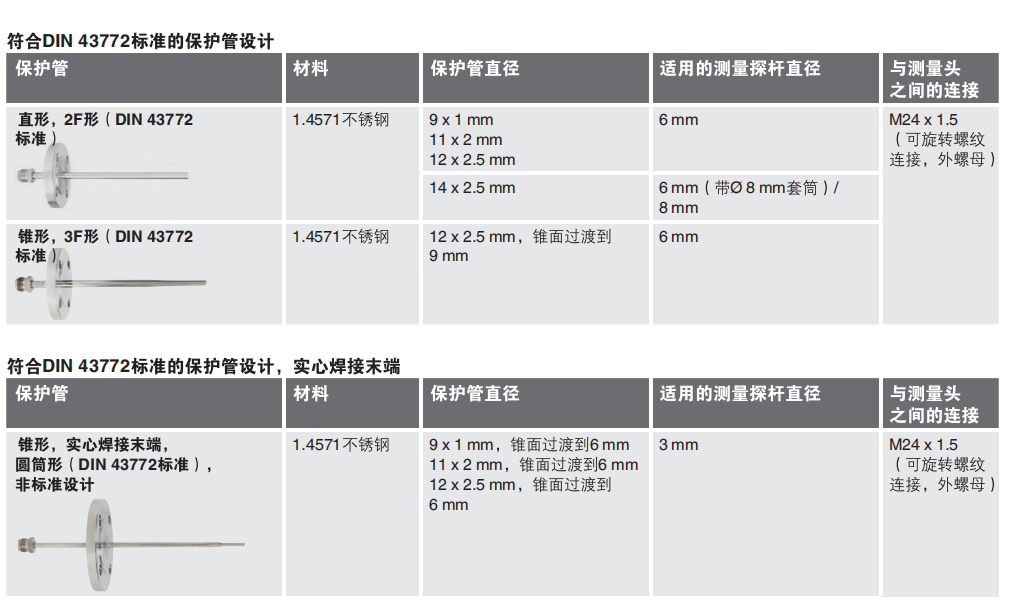

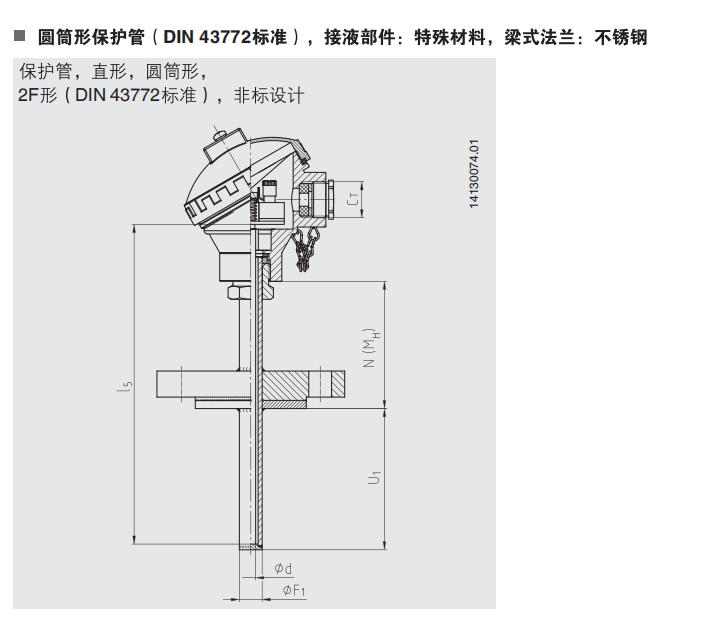

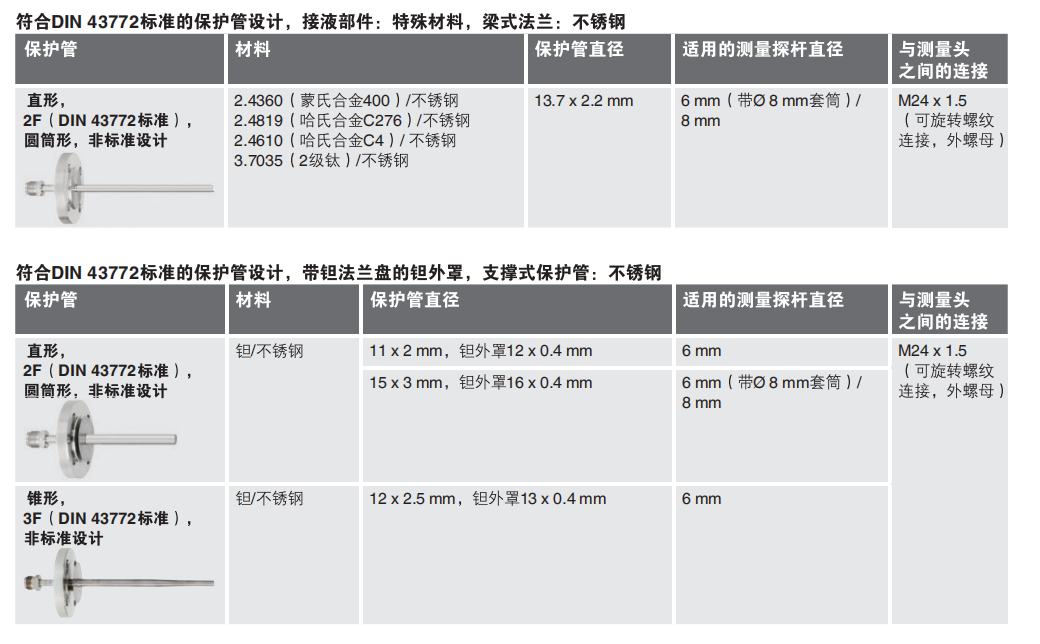

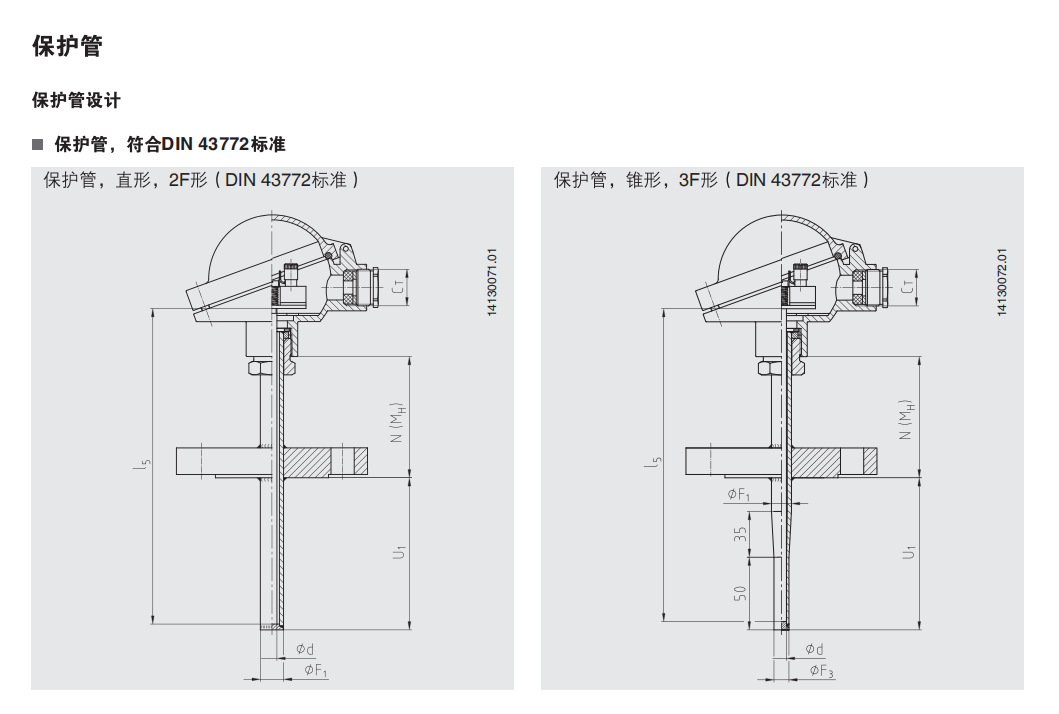

保护管设计

保护管由拉制管和一个焊接底部件组成，能够使用旋转螺纹连接(外螺母)拧到接线盒内。将外螺母拧松后，可将接线盒和电缆出口调节到想要的位置。在出厂时就可按照用户规格将法兰焊接到保护管上。这样就能确定插入长度。

在过程介质中的浸入深度应该至少是保护管外径的10倍。

对于更换需求，使用TW40型保护管。
