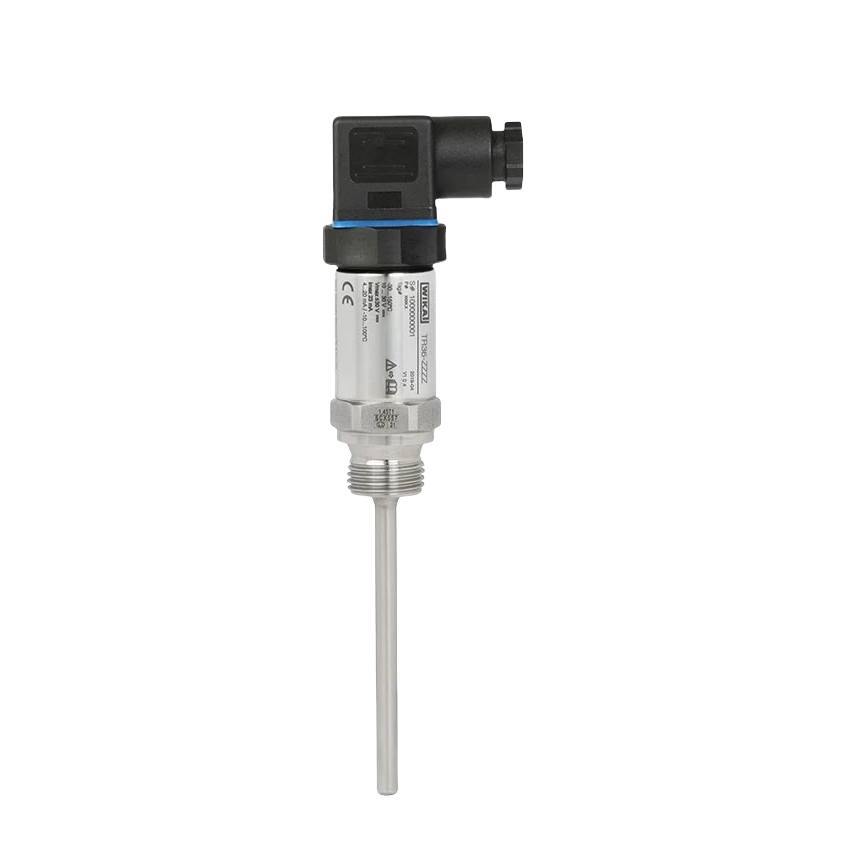

热电阻温度计 螺纹安装，紧凑型 型号TR36

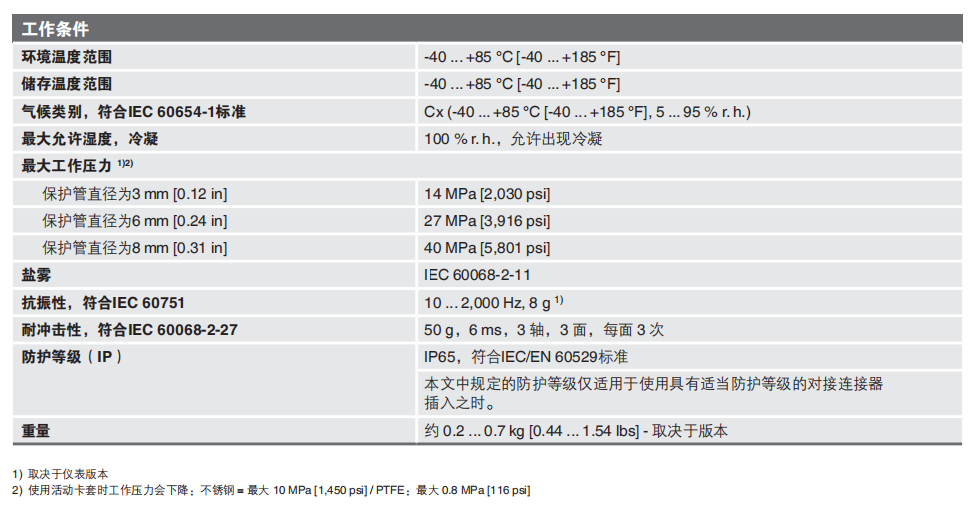

该系列热电阻温度计是适用于测量温度范围-50...+250℃[-58...+482F]的液体和气体介质的通用型温度计。根据不同的选型，探杆直径3毫米的热电阻可以承受14MPa[2,030 psi]的压力，探杆直径6毫米的热电阻可以承受27 MPa[3,916 psi]的压力，探杆直径8毫米的热电阻可以承受40 MPa[5,801 psi]的压力。所有的电气元件均防水溅,并具有抗振设计，根据选型可达到8g。

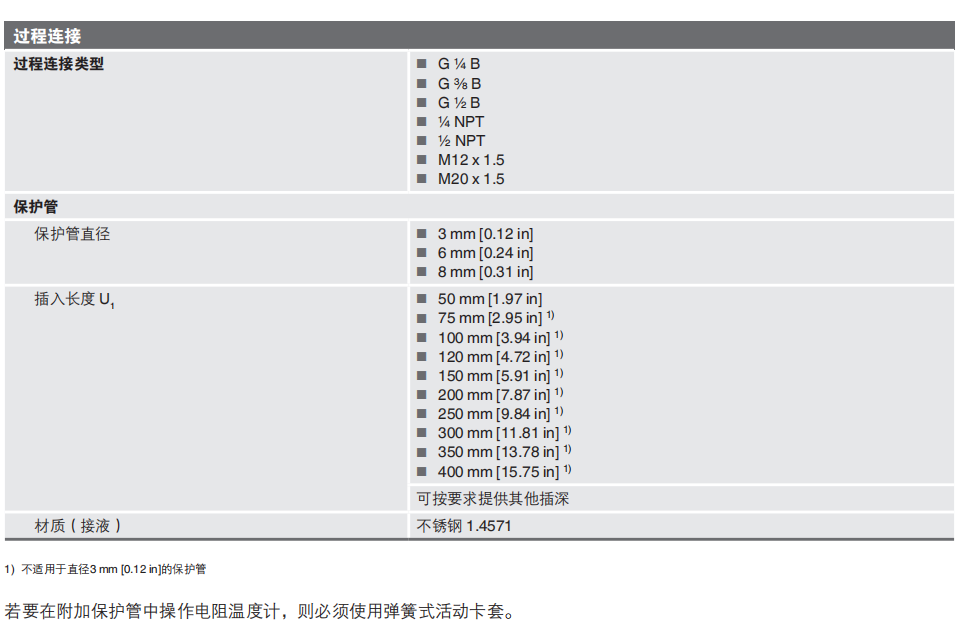

TR36型热电阻的探杆，可通过焊接式螺纹或活动卡套连接到工艺过程。也可提供不带过程连接的版本。集成变送器的版本可以通过免费的WIKAsoft-TT配置软件单独配置。可设置测量范围、阻尼、符合NAMUR NE043标准的误差信号及位号等。

应用

■机械制造、设备及罐体建造

■推进技术、液压系统

功能特性

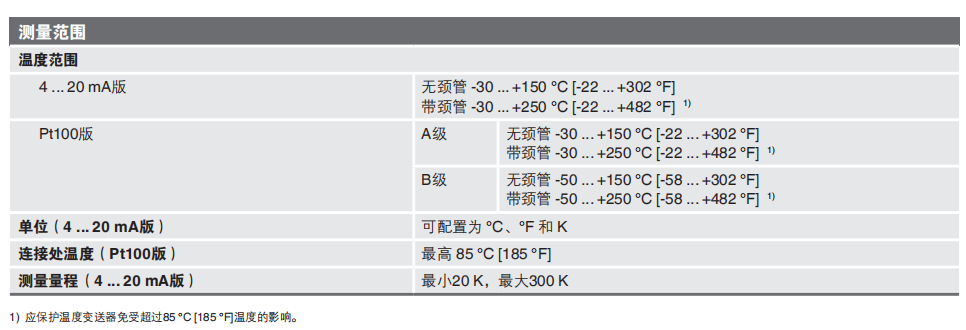

■测量范围为-50...+250℃[-58..+482F

■紧凑型设计

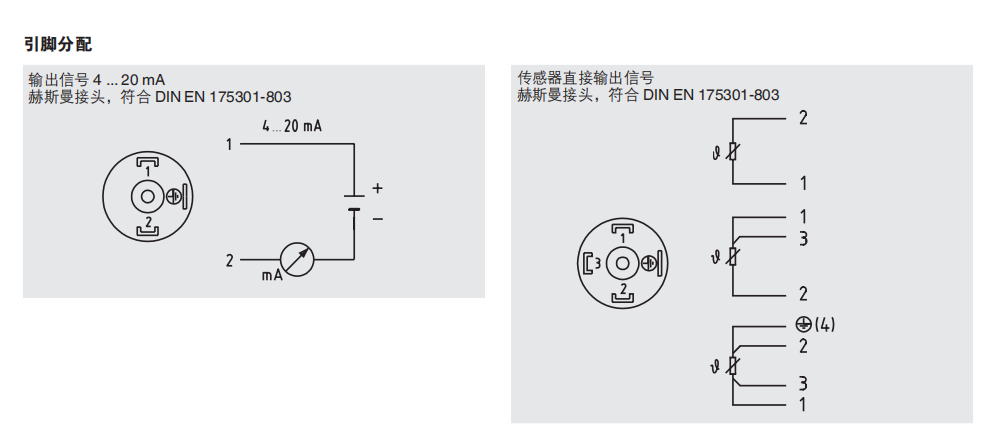

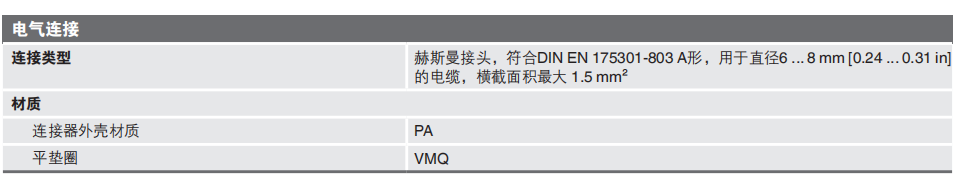

■通过符合DIN EN 175301-803 A形标准的赫斯曼接头进行

电气连接

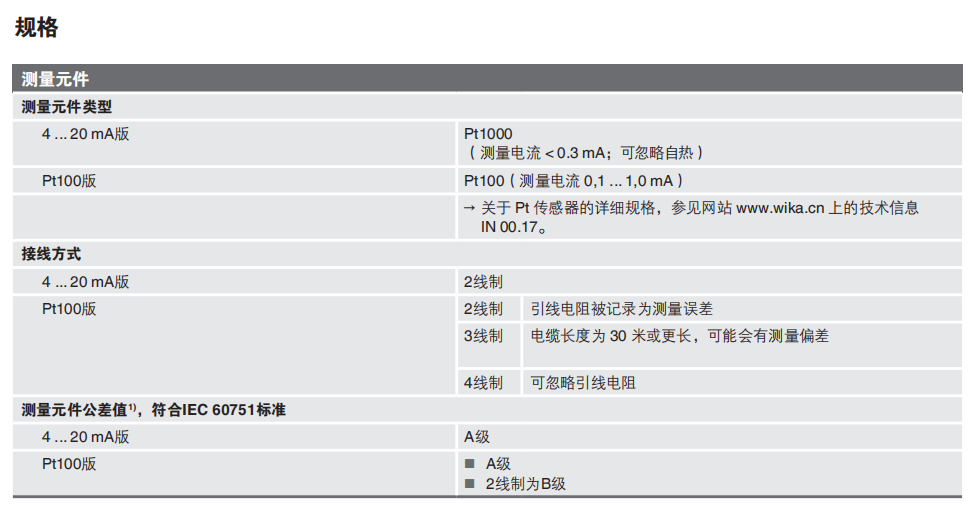

■带传感器直接输出信号(Pt100,2线制、3线制或4线制),

或集成变送器

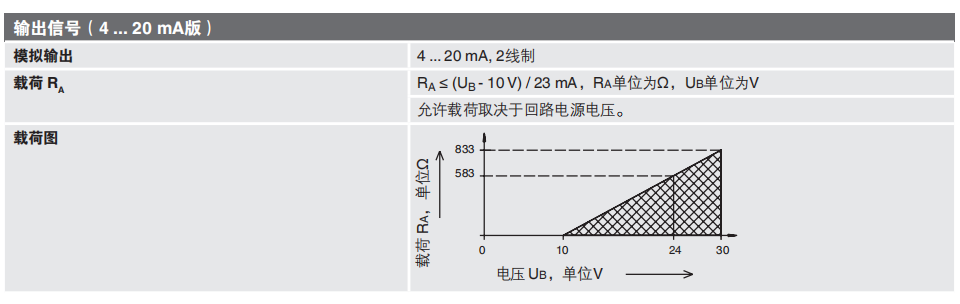

■集成变送器输出4...20 mA模拟信号，可独立进行参数设置，

通过WIKAsoft-TT免费PC软件轻松进行配置

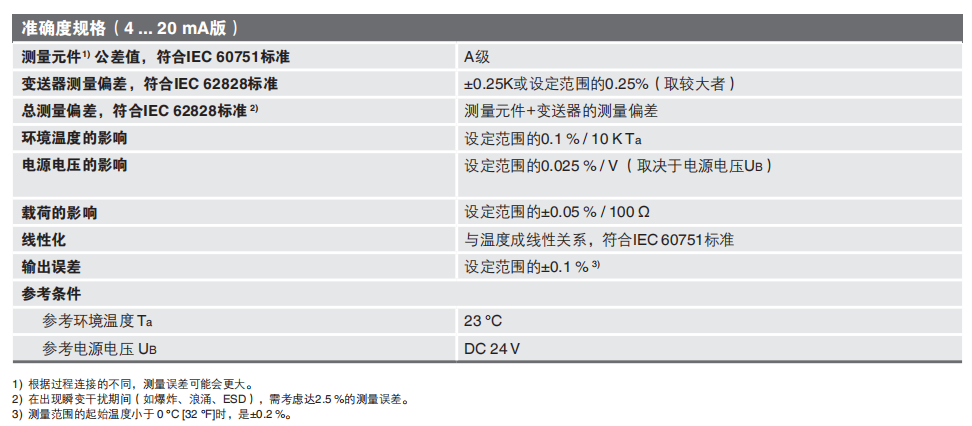

计算示例：总测量误差

(测量范围0...150℃,载荷200 Ω,电源电压20V,环境温度33℃,过程温度100℃)

传感器元件(A级，符合IEC60751:0.15+(0.0020(t))): ±0.350K

变送器测量偏差±0.25 K:±0.250K

输出误差±(0.1%of 150 K):±0.150K

载荷的影响±(0.05%/100 Ωof 150 K):±0.150K

电源电压的影响±(0.025%/V of 150 K):±0.150K

环境温度的影响±(0.1%/10 KTa of 150 K):±0.150 K

测量偏差(典型值)

sqrt(0.35 K²+0.25K²+0.15K²+0.15K²+0.15K²+0.15K²)

sqrt(0.275K²)=0.524K

测量偏差(最大值)

0.35K+0.25K+0.15K+0.15K+0.15K+0.15K=1.2K
