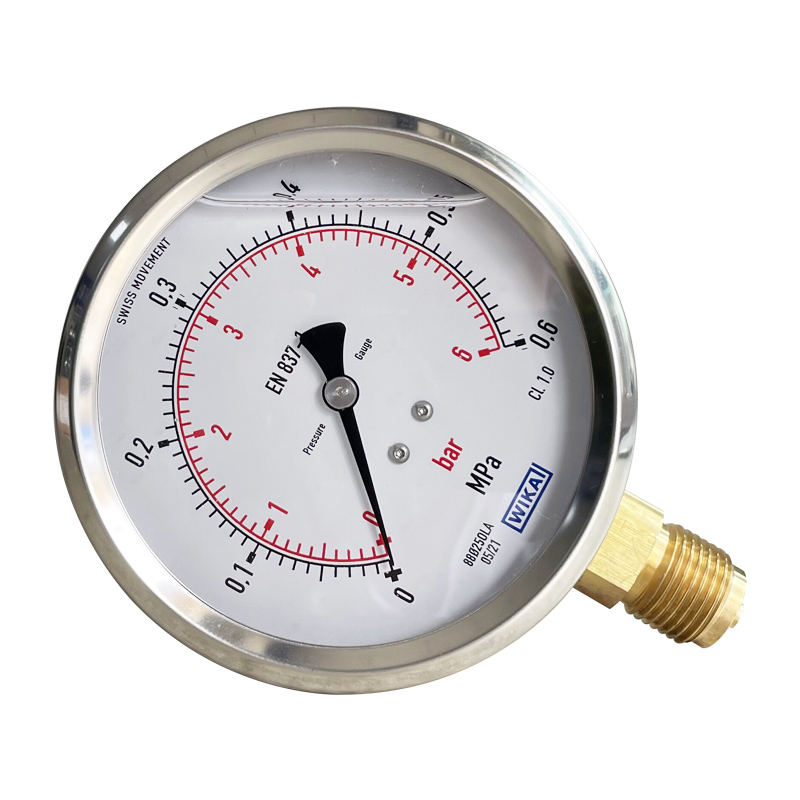

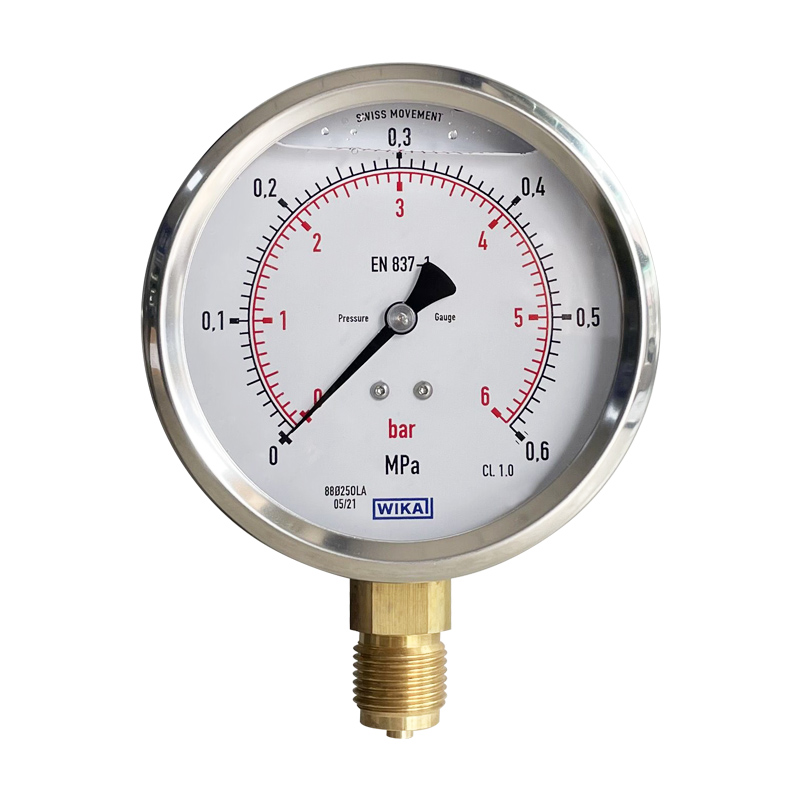

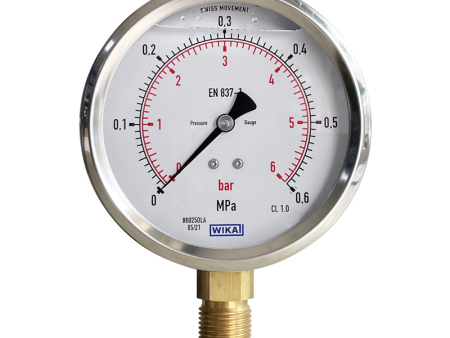

EN837-1，213.53系列径向耐震波登管压力表

213.53型充液波登管压力外壳采用不锈钢制成，接液部分由铜合金制成。
由于表内有液体填充，压力元件和运动被有效地缓冲。因此，这些仪表特别适用于高动态负载点的测量，如频繁的压力波动或振动。
213.53充液压力表表壳标准尺寸有50、63和100毫米，并符合IP65防护等级。该压力表的准确度可达到1.0级，可广泛应用于工业中。
安装在控制面板时，轴向安装连接的压力表可以配备一个安装法兰或三角凸边及安装支架。

应用

适用于对耐震要求较高的工艺流程中用于测量不粘滞、不结品、不腐蚀铜合金的气体和液体介质

液压行业

压缩机、船舶行业

功能特性

抗振动、抗冲击

外壳坚固

造船工业的型式认证

量程范围:0..100 MPa

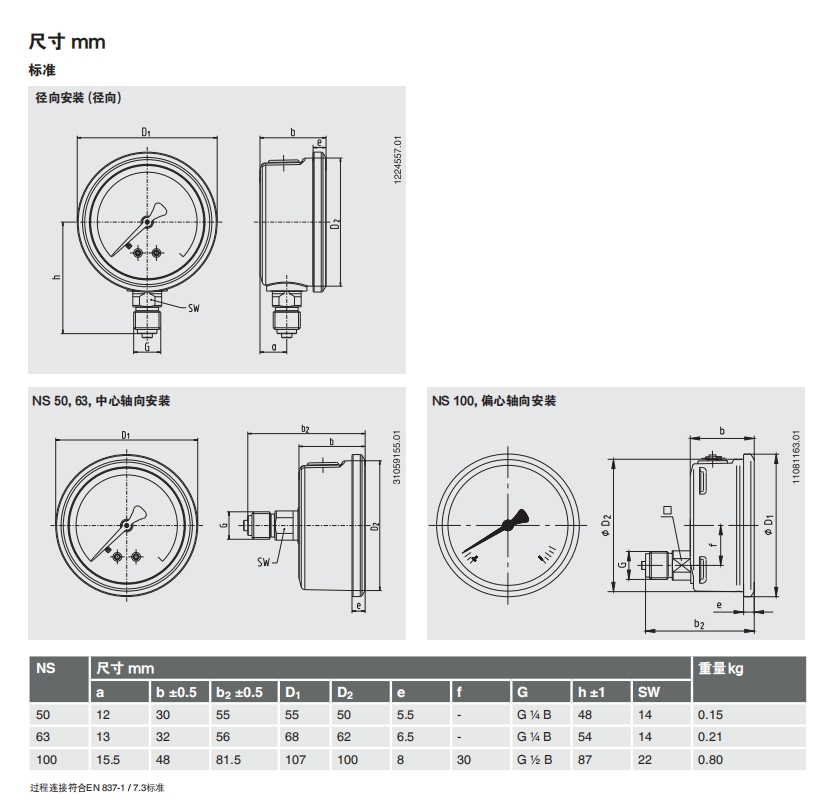

规格

设计：EN 837-1

标准尺寸(mm)：50,63, 100

准确度等级

NS 50, 63:1.6

NS 100:1.0

量程

NS 50:0...1至0... 100MPa

NS 63,100:0...0.6 至0... 100MPa

压力限值

NS 50, 63:静压:满量程

动压:3/4x满量程

瞬压:2/3x满量程

NS 100:静压:满量程

动压:0.9x满量程

瞬压:1.3x满量程

允许温度

环境温度:-20...+60°C

介质温度:最大值为+60℃

温度影响

当测量系统的温度在参考温度(+20℃)附近波动时极大变化为量程的±4%/10K

依据IEC/EN 60529的防护等级:IP65

过程连接

铜合金

径向连接或轴向连接

NS 50,63: G¼B(外螺纹),SW 14

NS 100: G½B(外螺纹)，SW22

压力元件

NS 50:铜合金，C型或螺旋形

NS 63: ≤40MPa:铜合金，C型或螺旋形

>40MPa:316L不锈钢，螺旋形

NS 100: <10MPa:铜合金，C型

≥10MPa:316L不锈钢，螺旋形

传动机芯

铜合金

表盘

NS 50,63: ABS塑料，白色，带止位销

NS 100:铝，白色，黑色刻度

指针

NS 50, 63:塑料，黑色
NS 100:铝，黑色

表壳

不锈钢，天然表面层色
通过O型圈与接头形成密封

在所有压力量程范围内，可以通过气孔盖通气以进行内部压力补偿。

压力释放口的位置

NS 50:表壳背部，12点钟方向

NS 63,100:表壳上方，12点钟方向

表玻璃：塑料，透明

卷边：三棱凸边，不锈钢，光洁表面

充液：甘油

选件

其他过程连接

密封圈(910.17型，详情参见AC09.08)

不锈钢测量系统和机芯(233.53型)

NS 100: 零点调节(正面)

介质温度过高时采用特殊焊料

-NS 50,63:100°C

-NS 100:150”C

扩充环境温度范围-40.+60℃，充液，硅油

前带边，不锈钢，轴向连接

后带边，不锈钢，(仅NS63，100)

安装支架，针对轴向安装
