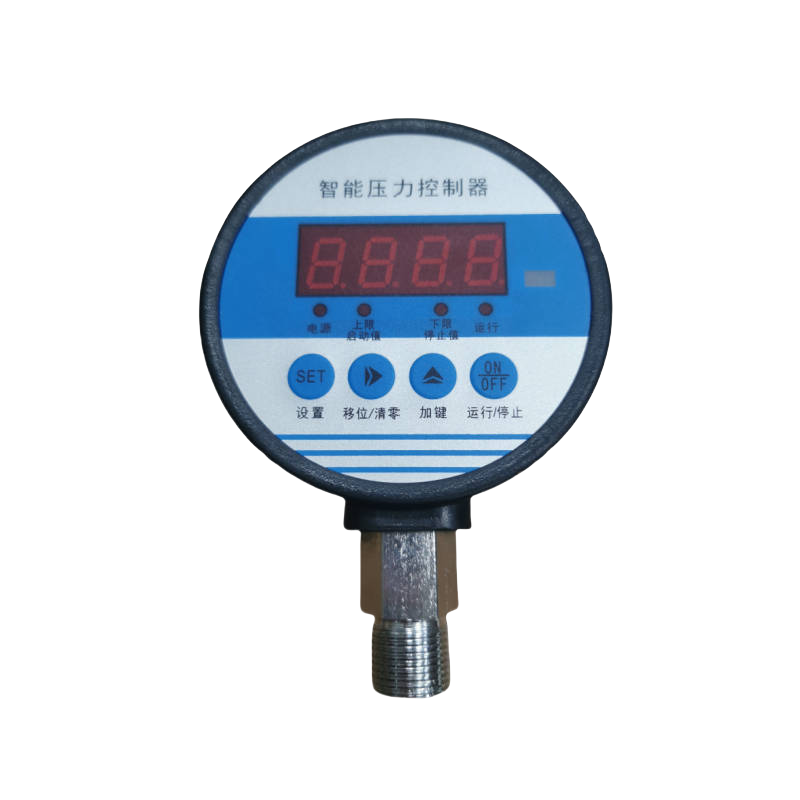

YQN10A系列智能压力开关、数显压力控制器、数显电接点压力表

 智能压力开关(控制器)是集压力测量、显示、输出、控制于一体的智能数显压力测控产品。该产品为全电子结构，前端采用带隔离膜充油压阻式压力传感器，由高精度的 A/D转换，经微处理器运算处理，现场显示，并输出开关量信号。
 智能压力开关(控制器)使用灵活，操作简单，调试容易，极为可靠。广泛应用于消防，水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行现场测量显示和控制。

一.技术参数

1 量程范围:0~1~60MPa(订货时需注明所需量程)。

2 精度等级:0.2%、0.5%1.0级可选（订货时需注明）。

3 过载能力:极大极程的1.5倍。

4 压力类型:表压。

5 供电电源:DC24V，AC220V，AC380V可选（订货时需注明）。

6 响应时间:<30ms。触点容量：250V1A

7 一键清零。

8 自带记忆功能,运行状态突然断电，再次通电时无需再手动运行。

9接液材质：镀锌。

10输出类型：无源触点或模拟量4-20mA(订货时需注明)。

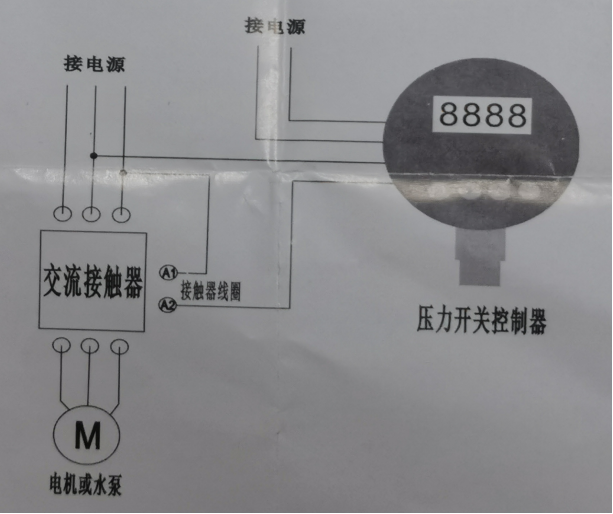

二.电气连接

三.应用举例

压力低于0.3MPa电机启动，高于0.6MPa电机停止，具体设定步骤如下:

按压SET设置键一下，启动值AH指示灯常亮,此时数码管个位数闪烁，按压移位键和加键配合把数值调整为0.3，再按压SET设置键停止值AL指示灯常亮，再按压移位键和加键配合调整为0.6，再按压SET键自动退出设定状态，设定完成后按运行/停止键开始根据设定的压力自动控制电机的启动和停止。

四.注意事项

1 本压力开关(控制器)自带记忆功能,例如运行状态突然断电，再次通电时无需再

手动运行。

2 因各地大气压有所不同,假如在无压力情况下出现显示值不归零,可以长按清零键

一键归零。

3 安装时请用板手卡在六方螺丝拧紧,切勿在表头上面施加扭力，以防损坏。
