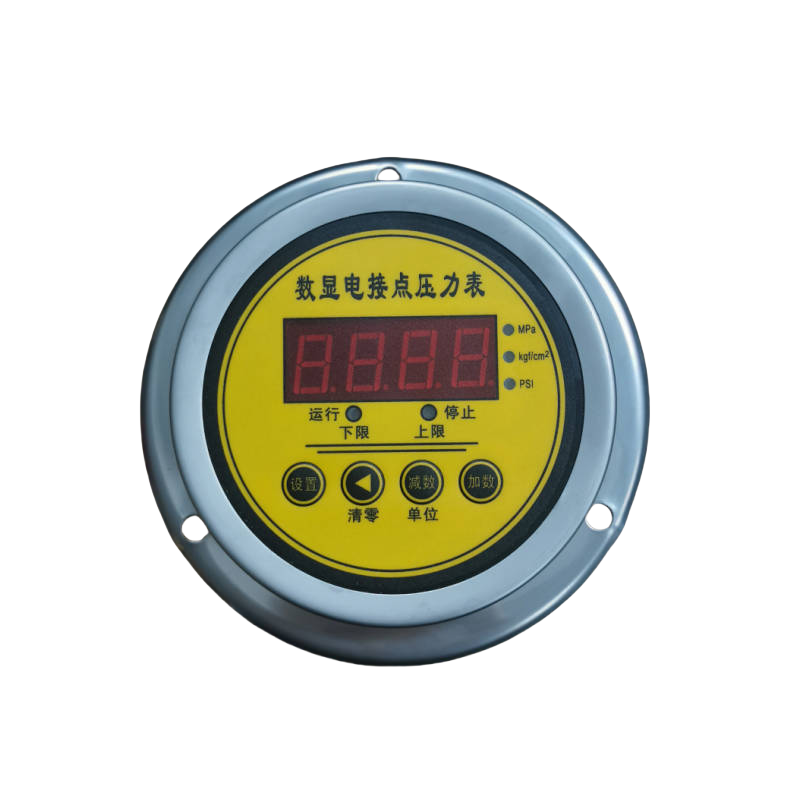

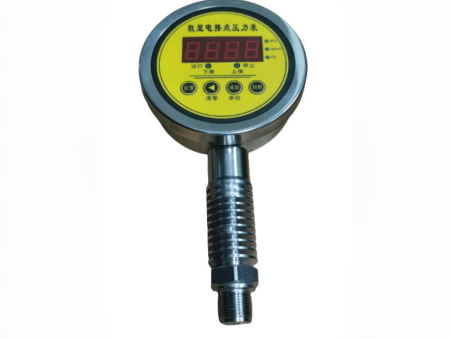

YK-104系列不锈钢数显压力控制器、数显电接点压力表
| 公司名称： | 沈阳静竹工控设备有限公司 |
|---|---|
| 联系人： | 范经理 |
| 联系电话： | 13940416132 |
| 微信： | 13940416132 |
| QQ： | 1069720340 |
| 邮箱： | 1069720340@qq.com |
| 地址： | 沈阳市铁西区沈辽西路168号21-11、12门（沈辽路嘉泰五金城） |
| 留言咨询 更多信息 | |
| 分享： |
|
摘要
该款数显压力控制器是一款数字显示的高精度压力控制器，主要取代传统机械电接点压力表，特别适合压力变化剧烈、使用频繁、现场震动强烈的工况场合。该款内置精密压力传感器，替代传统电接点压力表的机械测压结构，因此具有测量精度高、耐冲击、寿命长、不惧频繁使用等特点。
产品介绍

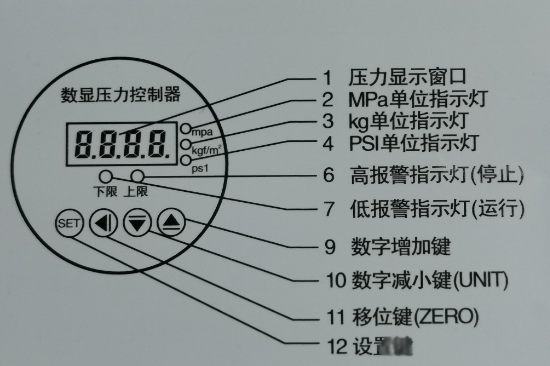

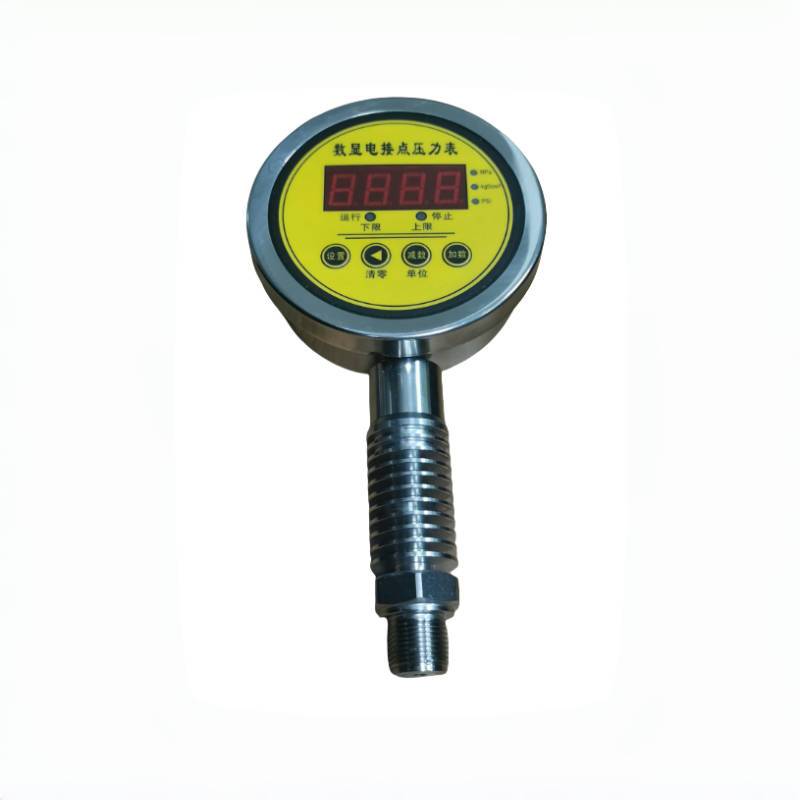

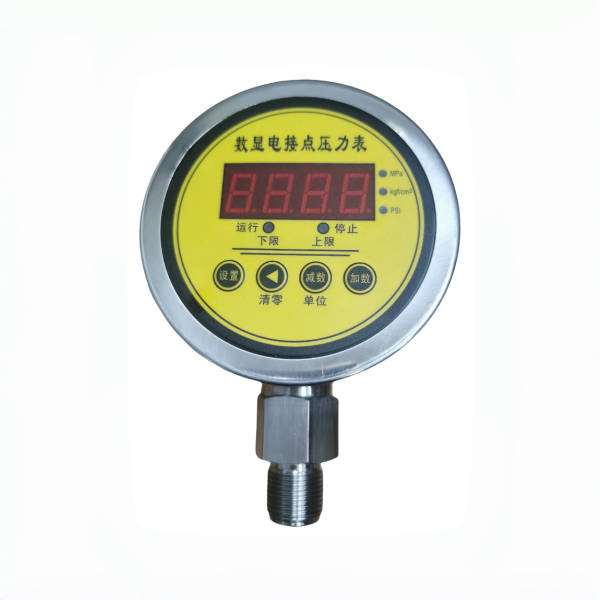

一、显示窗口
二、系统参数
压力量程：-0.1~0.1...0.6...1...1.6...2.5...5...10...25...40...60MPa
0~5...10...25...50KPa(微压量程）
精度等级：0.5%
供电电压：24VDC、220VAC、380VAC可选（订货时需注明）。
报警点设置：全量程可设置。
控制信号：双路继电器信号。
负载能力：24VDC3A 220VAC3A
安装螺纹：M20*1.5、G1/2、G1/4
使用温度：-20+60℃
测量介质：对304不锈钢无腐蚀性的气体、油、水等介质。
材 质：接头304不锈钢

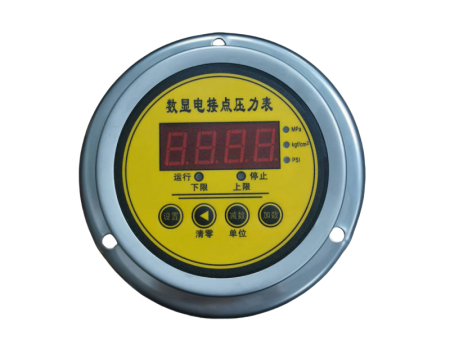

安装方式：轴向、径向可选（订货时需注明）。

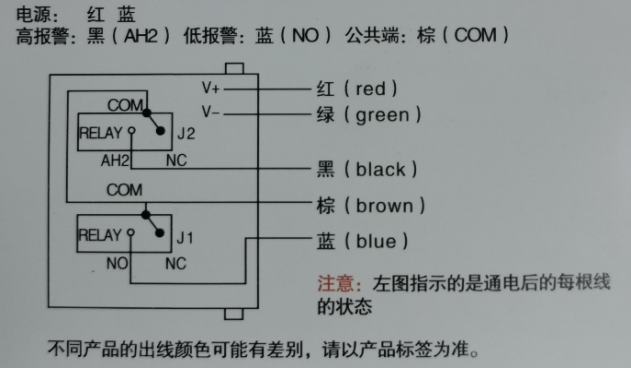

三、 连线方式
四、产品安装
安装时请使用扳手紧固产品。( 严禁通过旋拧克体紧固 )
五、使用方法(仅列部分方法，接线时参考说明书第七项应用实例 )
控制方式
连线方法
设置参数
用途1
替代电接点压力表，
上上限（三根线实现）
黑线接高报警
蓝线接低报警
棕线接公共端
AL1为低报警(下限)
AH2为高报警(上限)
用途2
替代电接点压力表，
上上限（三根线实现）
黑线接高报警 上限2
蓝线接低报警 上限1
棕线接公共端
AH1为高报警(上限1)
AH2为高报警(上限2)
用途3
低压闭合，高压断开
或高压闭合，低压断开
蓝线、棕线做控制线，
黑线空载
OFF1为继电器断开值
ON1为继电器吸合值
OFF1>ON1为低压闭合，高压断开
OFF1< ON1为高压闭合，低压断开
☆接线前，首先确认产品供电电压。
☆接线后请检查接线是否正确后再通电。
六、参数设置
设置前，请确认连线方式正确，通电后方可进行设置。
清零
仪表无压力时，长按清零键 (ZERO)5秒，显示值闪烁1下，压力值归零。
单位切换
长按▼（UNIT）键可以切换现实单位，循环显示选定单位后，仪表自动保存所选单位（使用前请确认所选单位），个别定制产品无此功能。
电接点压力表（仪表进入设置状态自动关闭输出）
长按SET键,仪表显示AL1,按▲▼和◀移位键修改下限报警值，设置完成，按SET返回AL1，再按SET显示AH2,同样按▲▼和◀键修改上限报警值，设置完成。按SET返回AH2，再按SET退出设置并进入操控状态。如上上限报警则显示为AH1 AH2。
低压闭合高压断开或高压闭合低压断开（仪表进入设置状态自动关闭输出）
长按SET键，仪表显示OFF1，按▲▼和◀键修改继电器断开压力值，设置完成后，按SET键返回OFF1，再按SET键仪表显示ON1,按▲▼和◀键修改继电器接通压力值，设置完成后，按SET返回ON1,再按SET退出设置并进入测控状态。
七、使用指导
7.1实用案例1
如果现场需要给楼宇供水，实现控制一台泵在0.2MPa的时候启动，0.6MPa停止。也可以采用如下方法实现:
方法1 （三线制）使用黑、蓝、棕线， 控制中间继电器，驱动水泵(连接方法同电接点压力表）。设置下限AL1为0.200上限AH2为0.600请（注意压力单位）。
方法2 (二线制 )使用棕线和蓝线， 通过棕/蓝线控制交流接触器或中间继电器，驱动水泵。 设置停止OFF1为0.600运行ON1为0.200（注意压力单位）。
7.2实用案例2
如果某现场需要控制压力罐输出压力，高于20MPa启动阀门，低于5MPa关闭阀门。也可以采用如下方法实现:
方法1 ( 三线制 ) 用黑、蓝、棕线， 控制中间继电器，控制阀门(连接方法同电接点压力表）。设置下限AL1为5.00上限AH2为20.00（请注意压力单位）。
方法2 (二线制 ) 使用棕线和蓝线，通过棕/蓝线控制交流接触器或中间继电器，控制阀门。设置停止OFF1为5.00运行ON1为20.00（请注意压力单位）。
7.3实用案例3
如果某现场需要控制管道压力，压力高于2MPa时，控制红色报警灯亮;低于1MPa时,控制绿色报警灯亮。也可以采用如下方法实现:
方法：( 三线制 ) 使用蓝、棕、黑线，使用棕/黑线控制红灯，使用棕/蓝线控制中间继电器再控制绿灯。设置下限AL1为1.000，上限AH2为2.000（请注意压力单位）。
☆注意: 棕/黑线 棕/蓝线输出的是继电器开关信号，需要串联电压之后才能直接控制阀门、指示灯等设备。
八、显示字符说明
现象
原因
解决方法
继电器不动作
1. 连线错误
2. 接触器损坏
3. 报警值设置错误
1. 检查连线是否正确
2. 更换接触器
3. 重新设置合适的报警值
无压力时有数字
安装应力造成或时漂
长按清零键（ZERO）清零
压力不变化
1. 产品量程选择不正确
2. 压力口堵塞
3. 传感器损坏
1. 重新确认量程
2. 清除堵塞
3. 返厂维修
显示值闪烁
被测压力超量程
更换合适量程的仪表
显示E002
超压或压力传感器损坏
返厂维修
九、使用注意事项
1.收到产品后，请检查包装及外形是否完好，并核对型号和规格是否与您选购的产品相符。
2.通电之前请务必检查供电电压是否正确，连线是否正确。因为连线错误导致的产品烧坏或负载产品损坏，公司不保修。
3.请勿带电安装!
4.本产品内置压力传感器，属于精密器件，用户在使用时请不要自行拆卸，更不能用硬物触碰膜片，以免造成产品的损坏。
5.在安装过程中，使用六角扳手，不得蛮力安装或者拆卸，否则容易损坏产品，特别是安装螺纹和壳体。
6.在安装过程中可能会受到安装应力影响，安装完成后，请先清零后再使用!
7.出现非正常现象，除非具备产品调节设备和技能，否则请将产品联系我公司的售后技术人员。
