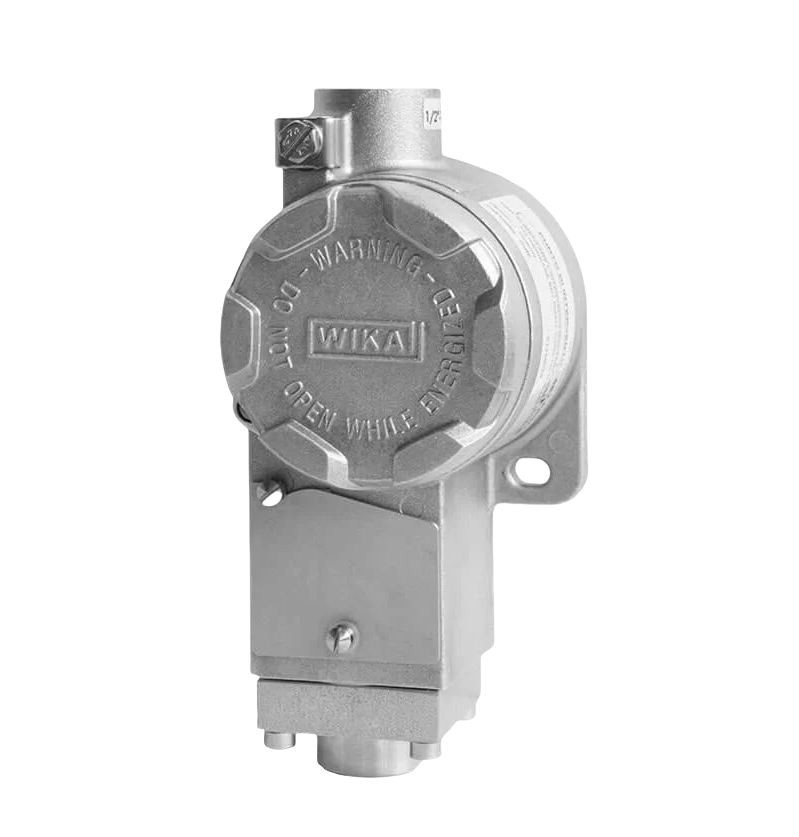

紧凑型fagb压力开关型号 PCA

描述

坚固的开关外壳由铝合金或不锈钢316L制成，可耐受过程工业恶劣及腐蚀性操作工况，量程可达100 MPa。用于电气连接的接线端子通过一个螺纹盖保护，螺纹盖带有一个螺纹锁，防止未经授权的操作。

该压力开关配备了微型开关，可以直接开关高达15A/AC220V的电气负载。

用户可根据实际应用工况，选择不同的电接点类型以及电气接头，如：密封型微动开关适用于腐蚀性工况，双刀双掷(DPDT)型则适用于有两个单独电路的工况。

PCA型压力开关具备带有反作用弹簧的隔膜元件，坚固耐用，实现了优异的运行特性。

应用

■压力监控及过程控制

■对过程仪表应用要求的行业：化工、石化、油气，电厂(含核电)、水/废水处理、采矿等

■适用于侵蚀性、高粘度或受污染的气体和液体介质以及侵蚀性环境

■适用于有限空间内测量，例如控制面板

功能特性

■开关电气负载时无需电源

■坚固的同尺寸铝合金或不锈钢密封外壳，防护等级高达IP 66,符合NEMA 4X标准

■设置范围：从20…120 kPa至20.…100 MPa,可设真空量程

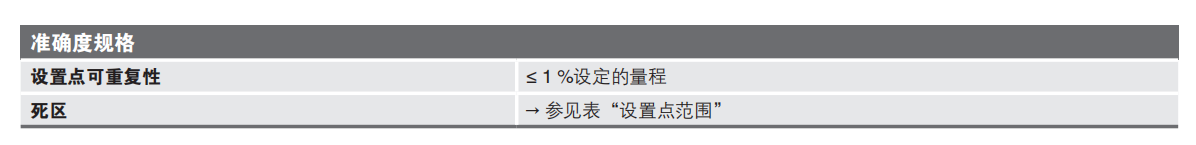

■设定点可重复性≤1%量程

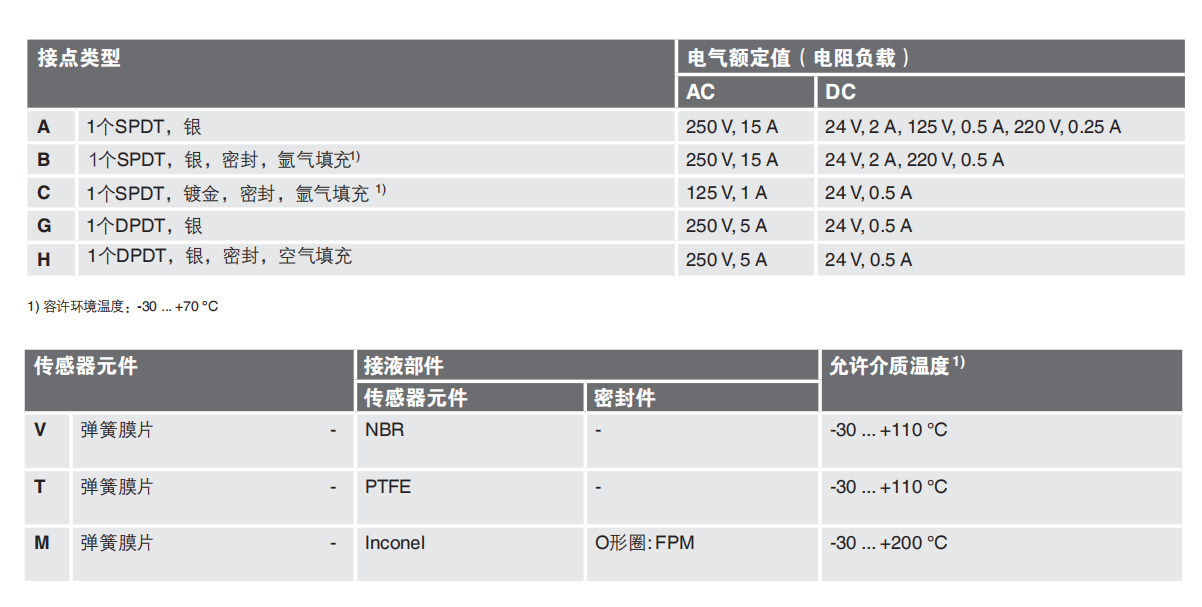

■ 1个设定点，SPDT或DPDT,开关容量高达AC 250 V,15 A

设置点调节

设置点可以由客户或工厂在设定值范围内设定。

需要设定开关点和开关方向(如开关点：0.2 MPa,升压)。

设置点可以在整个设置点范围内选择。为了获得极佳性能，我们建议将设置点调整为设置范围的25...759在下面的示例中，显示了可能的极大设置范围，取决于开关方向。

示例：

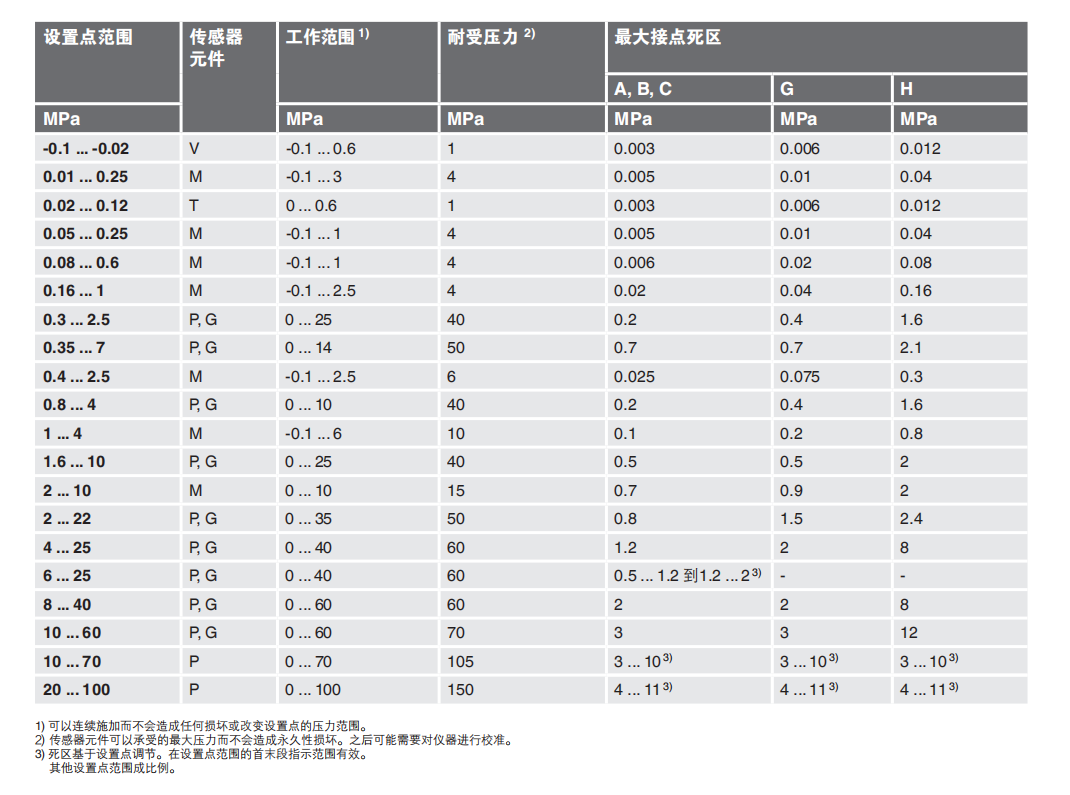

设置点范围：0.08..0.6 MPa带一个开关接点

死区=0.006 MPa

升压：调节设置点范围在0.086...0.6 MPa之间

降压：调节设置点范围在0.08.….0.594 MPa之间
