带数显的电子压力开关 PSD-4

描述

设计和功能

PSD-4型压力开关在PSD-30的原有基础又进行了深入的开发，PSD-30型压力开关凭借其出色的功能设计获得了“iF产品设计奖”。

PSD-4开关的精度高达0.5%,能自由配置输出信号(PNP/NPN,4...20 mA/0...10V),5:1可扩展性模拟输出，另外PSD-4还具有自我诊断功能，可为客户提供自动化解决方案。

自定义安装

PSD-4可根据安装环境的不同进行灵活安装。此外，其显示器和外壳可以自由旋转300°,使得在调整显示器时无需调整电气接口，并且还能使显示器始终正对操作人员。此外，该型号压力开关还具备M12*1接口，安装时，可按照电缆布线要求定位压力开关位置。

威卡(WIKA)在开发压力开关系列产品过程中，始终坚持坚固耐用的设计理念，并选择适合机器制造应用的材料。鉴于此，该型号电子式压力开关的外壳和电气连接件的螺纹接头都由不锈钢制成，因此几乎不可能发生连接件过旋或撕裂现象。

IO-Link 1.1

由于能够发出符合IO-Link通信标准的可选输出信号，PSD-4可快速集成到现代自动化系统中。IO-Link标准加快了PSD-4的安装和参数化过程，并提高了其功能性。

应用

■机床

■液压和气动技术

■泵和压缩机

■机械制造

功能特性

■便于读取、坚固的数字式显示器

■直观、快速设置

■方便、灵活的安装配置

■可灵活的配置、扩展输出信号

规定的测量范围还可以kg/cm²和bar为单位。

可根据要求提供特殊的测量范围：0...0.04和0...100 MPa(0...10 bis 0...7,500 psi)。采用特殊测量范围会降低长期稳定性并增加温度误差。

过压限制

过压限制由所用的传感器元件决定。根据所选的过程连接和密封，可以限制过压。

≤60 MPa(<8,000 psi):2倍

>100 MPa(≥8,000 psi):1.5倍

负压保护:是

数字式显示器:14段LED,红色，4位，字符尺寸9mm(0.35英寸),显示器可电子控

开关输出可配置为 PNP 或 NPN 开关。

可选项：可以在 4 ...20 mA / DC 0 ...10 V 之间转换。

零点偏移调整 :3%FS

模拟输出/开关输出的延迟:配置范围：0 ms ...65 s

接通时间 1 s

开关阈 :开关动作点 1 和开关动作点 2 可单独调节

切换功能 :常开、常闭、窗口模式、回差模式，可自由调节

开关电压 :电源 - 1V

开关电流 极·大 250 mA

稳定时间/响应时间：

模拟信号: ≤5ms

开关输出： ≤5ms

负载

模拟信号 4...20 mA: ≤ 500 Ω

模拟信号 DC 0 ...10 V：>最大输出电压/1 mA

使用寿命： 1 亿次开关周期

供电电压

电源 ：DC 15 ... 35 V

电流消耗：

对于没有 4...20 mA 输出信号的类型，最大消耗：45 mA

对于没有 4 ...20 mA 输出信号的类型，最大消耗：70 mA

总电流消耗： 最大 600mA，包括开关电流

精度规格

精度，模拟信号：

≤ ±0.5 %FS  包括非线性精度、回差、零点偏移和满量程点偏差 （与根据 IEC 61298-2 测得的误差值对应）。

 ■ 不可重复性：

 ≤ 0.1 %FS (IEC 61298-2)

 ■ 长期偏移：

 ≤ ±0.1 % FS (IEC 61298-2)

≤ ±0.2 % FS (IEC 61298-2)

 ≤0.06 MPa/10psi，平嵌隔膜过程连接，增强过载-压安全

量程比： 在 5:1 范围内，模拟输出信号可自由扩展。

 设置量程比时，测量偏差和温度误差可以相对提高。

 精度，开关输出 ：≤ ±0.5 % FS

额定温度范围内的温度误差 ：

最大：≤ ±1.5 % FS

最大：对于增强过压安全和平嵌隔膜版， ≤ ±2.5 % FS

 额定温度范围内的温度系数

满量程点：≤ ±0.16 % FS /10 K

满量程点：≤ ±0.16 % FS /10 K

运行条件

允许温度范围

介质：-20...+85℃(-4...+185 °F)

环境：-20.….+80℃(-4...+176F)

储存：-20.….+70℃(-4...+158°F)

标称温度：0...80℃(32...176F)

湿度：45...75%相对湿度

抗振性：20 g,10 ...2,000 Hz(IEC 60068-2-6,共振状态下)

耐冲击性：50 g,6ms(IEC 60068-2-27,机械)

使用寿命，机械

1亿次负载周期(测量范围>60 MPa/7,500 psi时，0.1亿次负载周期)

防护等级：IP65和IP67

材料

接液部件

<1 MPa(150 psi):316L

≥1MPa(150 psi):316L,PH级钢

非接液部件

外壳：304

键盘：TPE-E

显示器窗口：计算机

显示头：PC+ABS混合

传压介质：

所有表压测量范围

<1 MPa(150 psi)”、所有绝压测量范围和平嵌隔膜版，均为合成油。

<1.6 MPa(250 psi),增强过压安全

特定介质选项

■禁油禁脂：残留烃：<1,000 mg/m²

■禁氧、禁油禁脂：

残留烃：<200 mg>

包装方式：过程连接上装有保护帽

最高允许温度范围：-20...+60℃(-4...+140F)

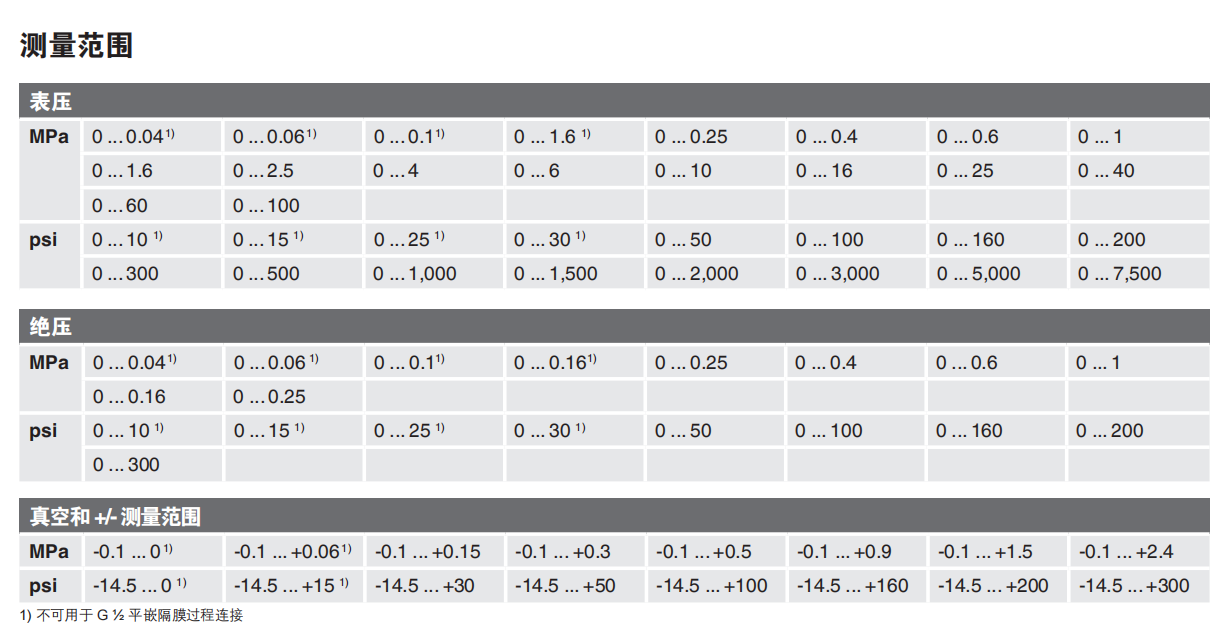

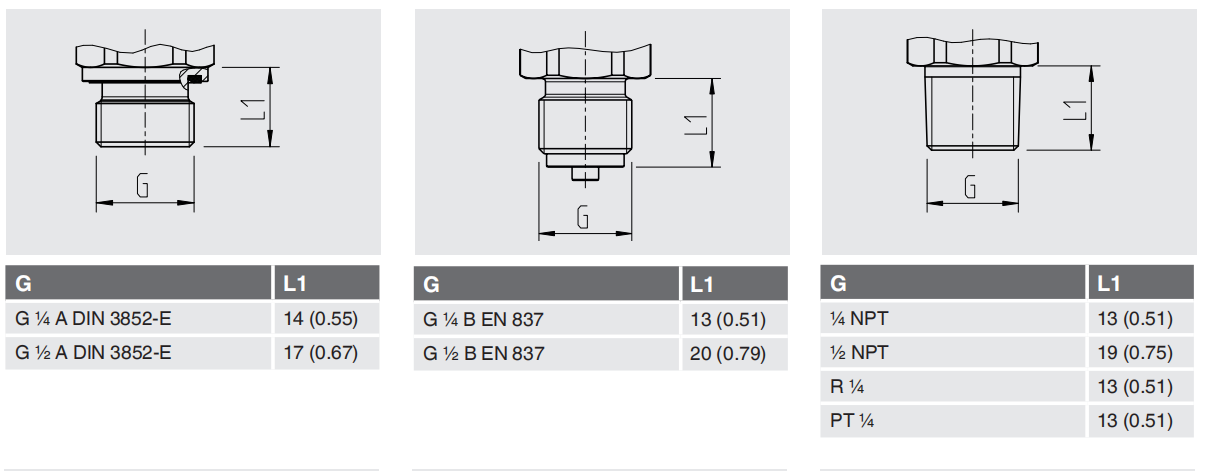

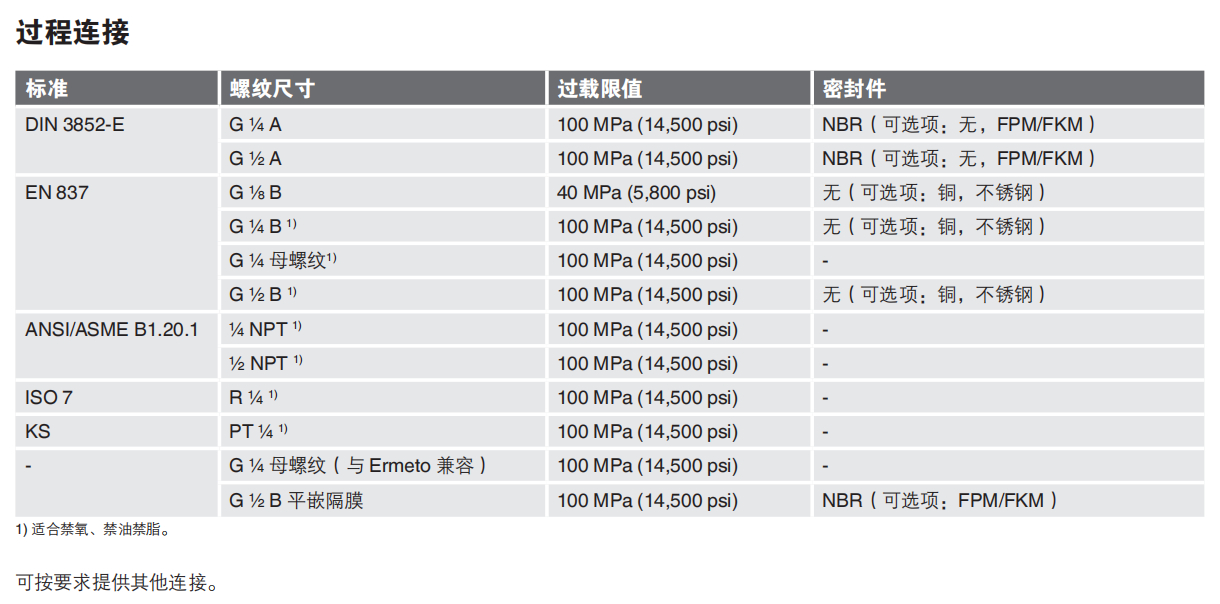

可用的测量范围：

0...1至0...100 MPa(0...150至0...7,500 psi)

-0.1...0.9至-0.1...2.4 MPa(-14.5...160至-14.5...300 psi)出厂时无密封

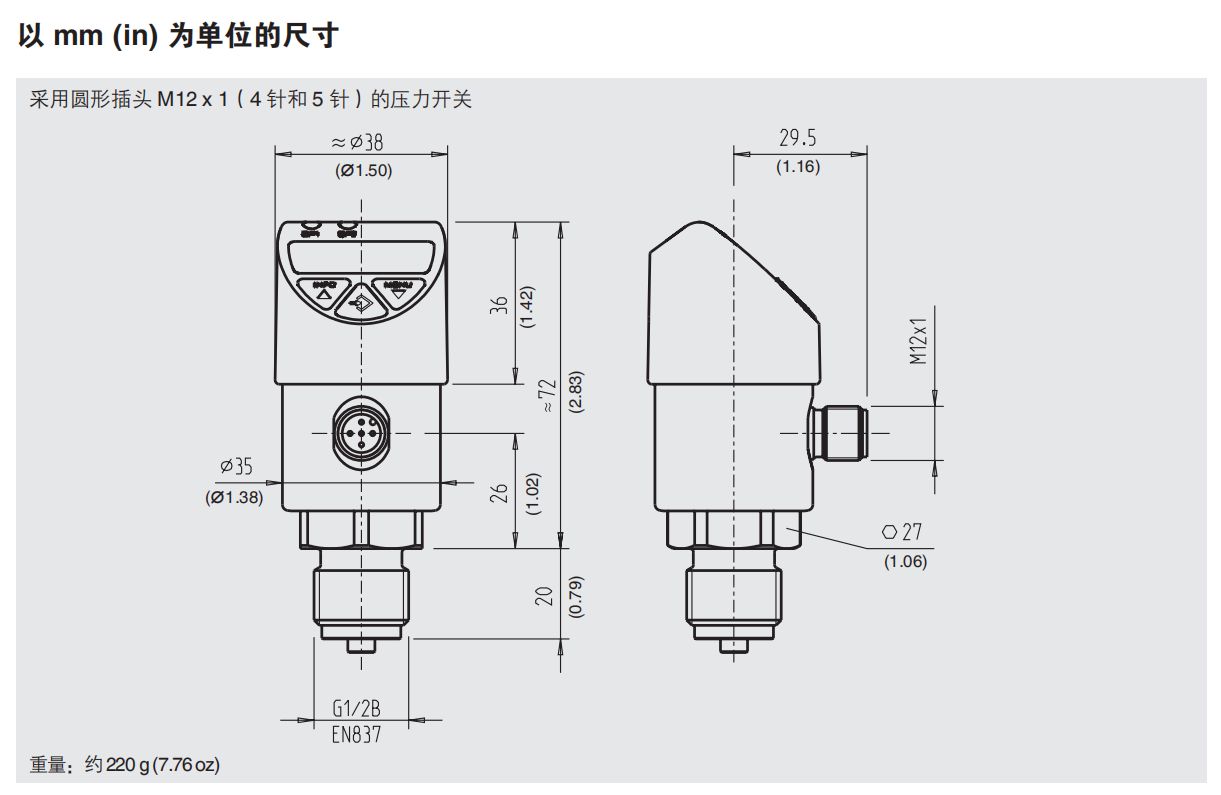

电气连接

连接

■圆形插头M12x1(4针)

■圆形插头M12x1(5针)1)

1)仅适用于两个开关输出和额外模拟信号的版本

电气安全

短路保护：S+/SP1/SP2 vs.

U-反极性保护：U+vs.U-

绝缘电压：DC500V

过压保护：DC 40V
