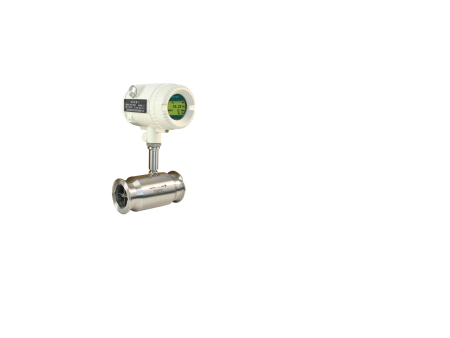

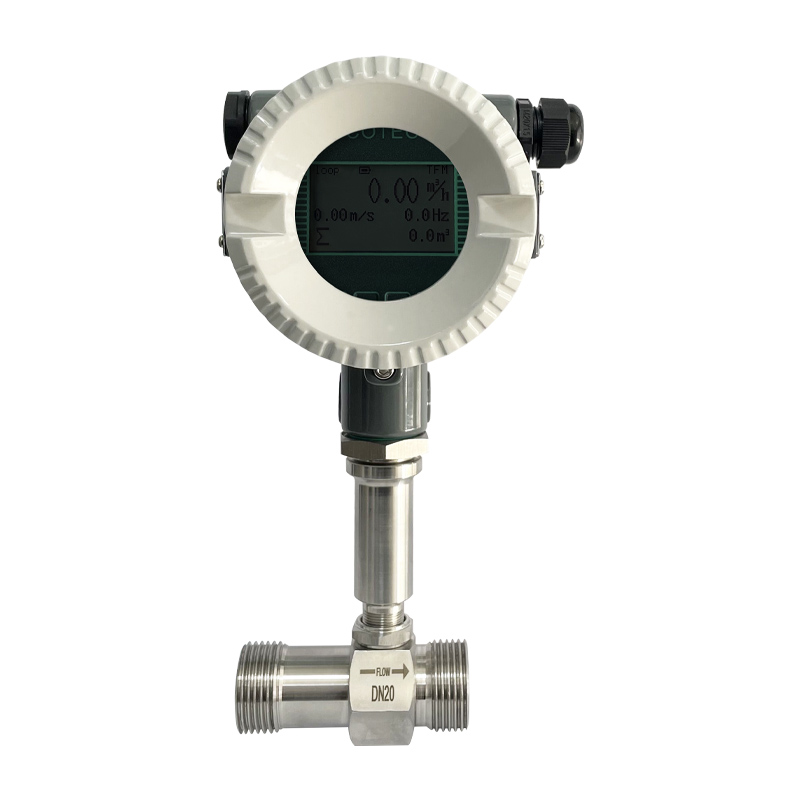

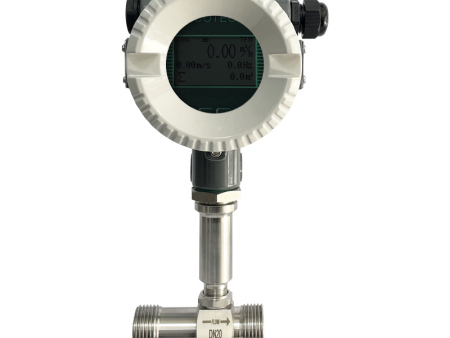

液体涡轮流量计

LWGY 系列涡轮流量传感器(以下简称传感器)基于力矩平衡原理，属于速度式流量仪表。传感器具有结构简单、轻巧、精度高 重复性好、反应灵敏，安装维护使用方便等特点，广泛用于石油、化工、冶金、供水、造纸等行业，是流量计量和节能的理想仪表。

概述

LWGY 系列涡轮流量传感器(以下简称传感器)基于力矩平衡原理，属于速度式流量仪表。传感器具有结构简单、轻巧、精度高 重复性好、反应灵敏，安装维护使用方便等特点，广泛用于石油、化工、冶金、供水、造纸等行业，是流量计量和节能的理想仪表。

传感器与显示仪表配套使用，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al203、硬质合金不起腐蚀作用，且 无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等。选用本产品的防爆型式 (ExmllT6),可在有爆炸危险的环境中使用。

传感器适用于在工作温度下粘度小于5×10-6m2/s 的介质，对于粘度大于5×10-6m2/s 的液体，要对传感器进行实液标定后 使用。如用户需用特殊形式的传感器，可协商订货，需防爆型传感器时，在订货中加以说明。

结构特征与工作原理

(1)结构特征

传感器为硬质合金轴承止推式，不仅保证精度，耐磨性 能提高，而且具有结构简单、牢固以及拆装方便等特点。

(2)工作原理

流体流经传感器壳体，由于叶轮的叶片与流向必定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在必定条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器(由长久磁钢和线圈组成)的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有必定·幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或总量。在必定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q 成正比，流量方程为：

式中：

f 一脉冲频率[Hz]；

k— 传感器的仪表系数[1/m3]，由校验单给出；

Q— 流体的瞬时流量(工作状态下)[m³/h]；

3600一秒时换算系数。

每台传感器的仪表系数由制造厂填写在检定证书中， k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。

基本参数

介质温度：-20～+120℃。 环境温度：-20～+65℃。

供电电源：电压：24VDC, 电流：≤10mA。

电池供电时为3.6V/0.3mA。485通讯电流增加0.6mA。

传输距离：传感器至显示仪表的距离可达1000m。

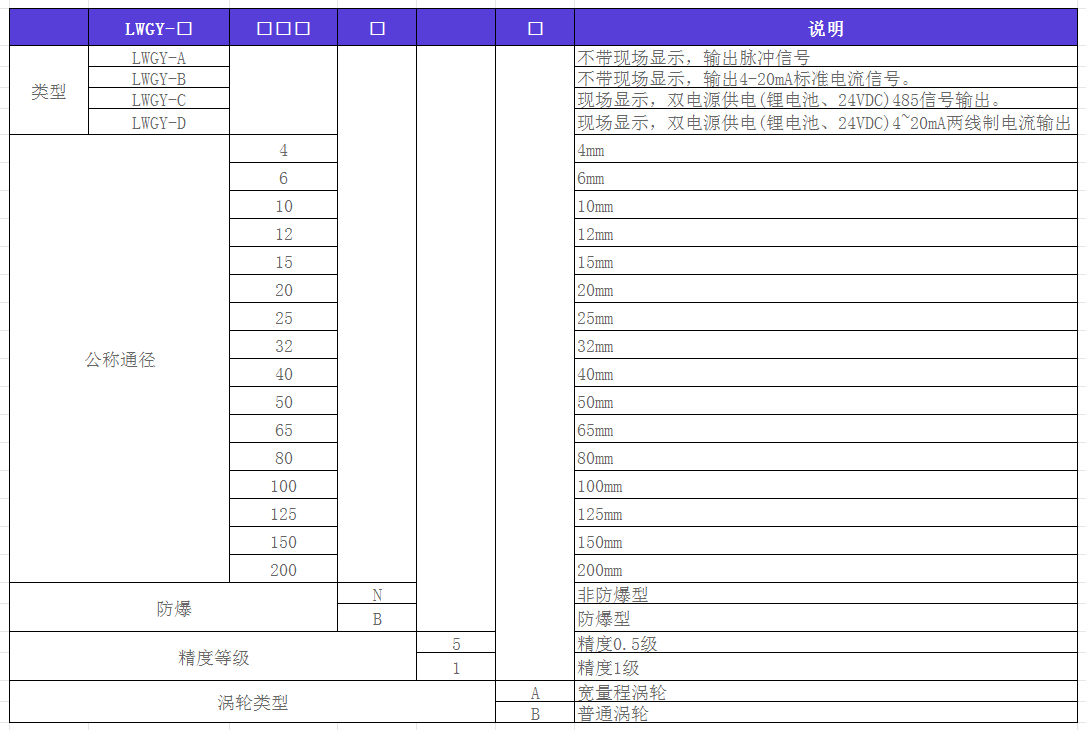

选型

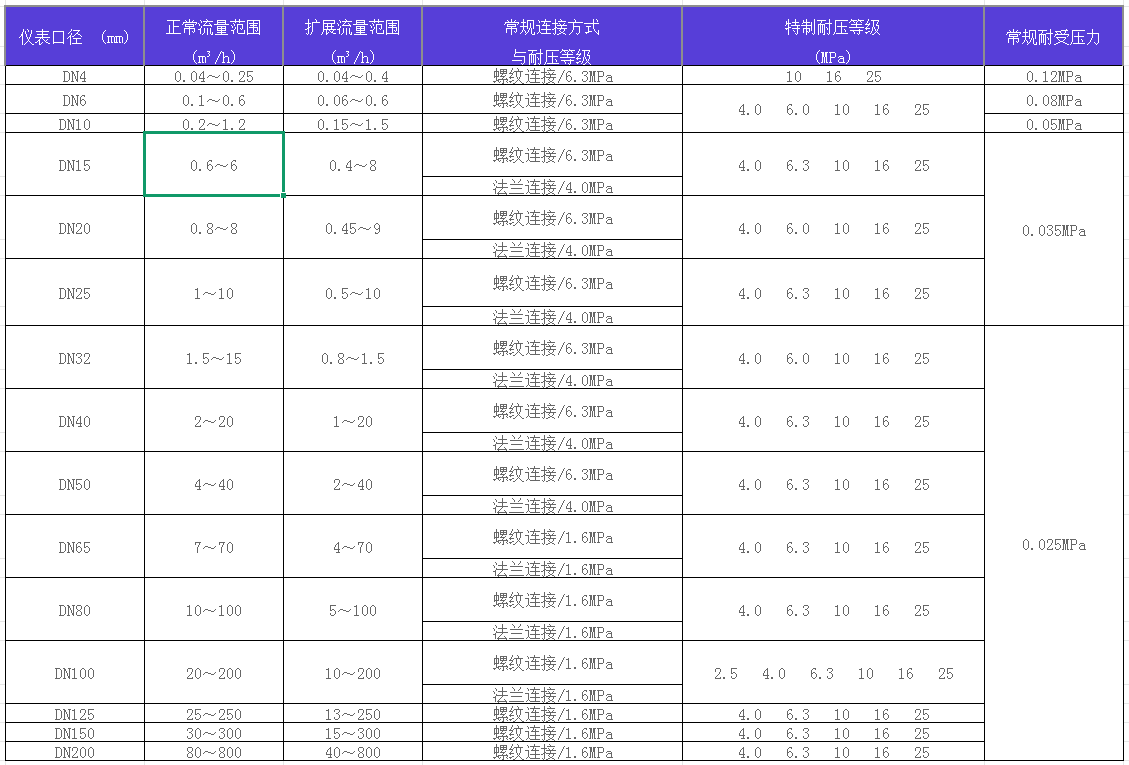

流量范围及耐压等级

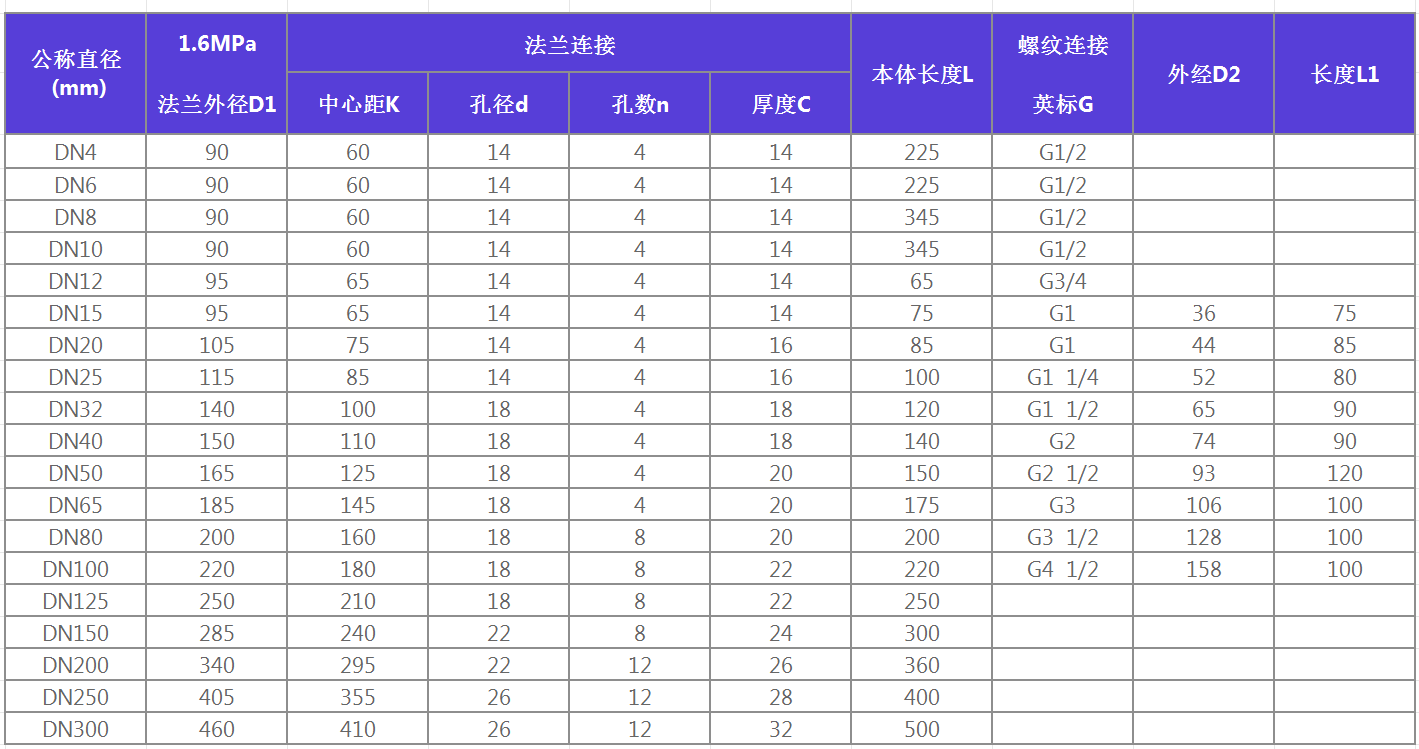

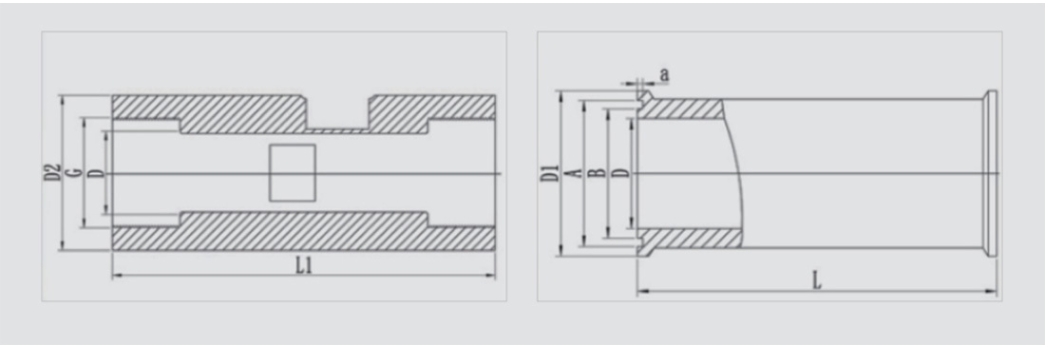

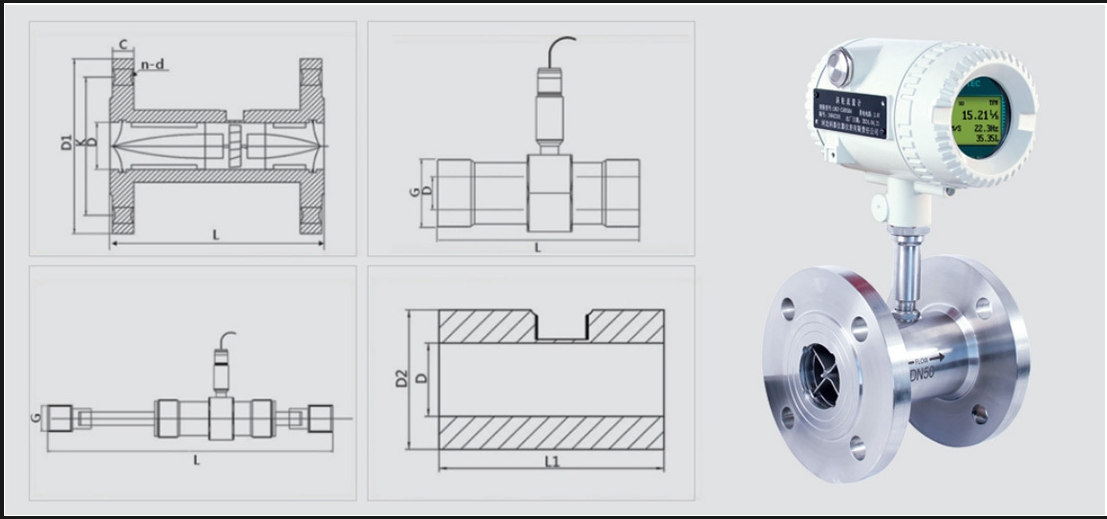

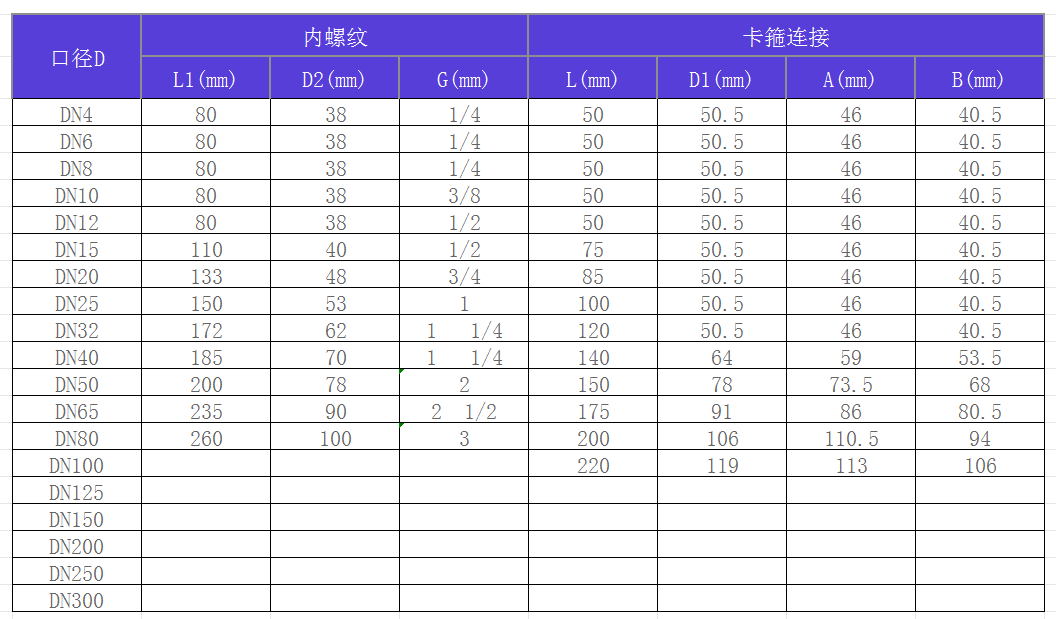

外形尺寸
