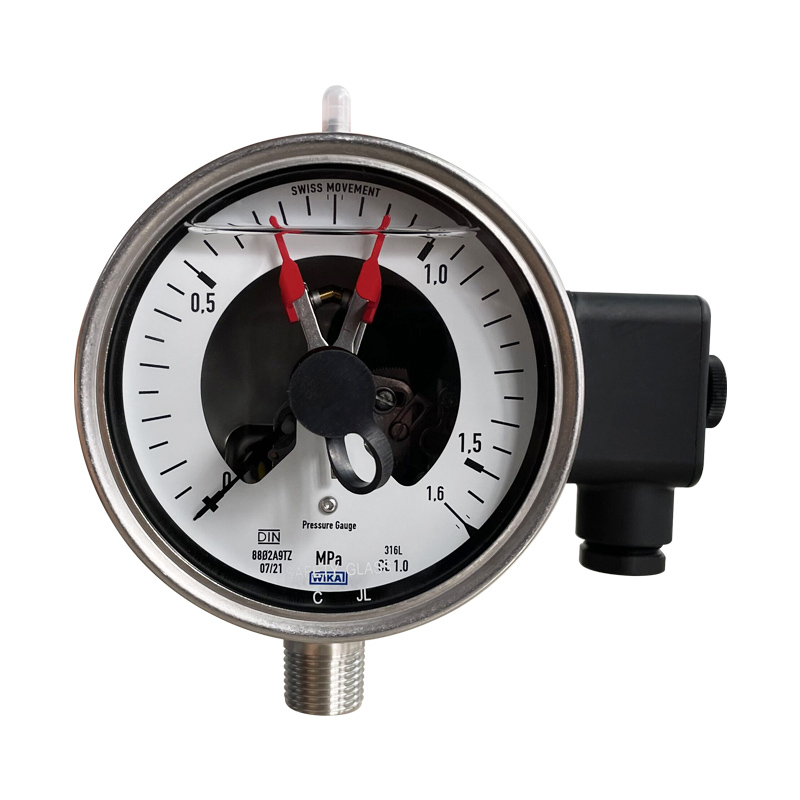

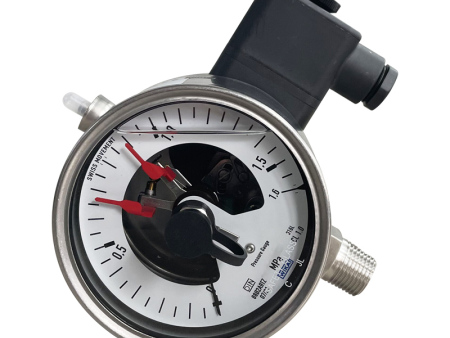

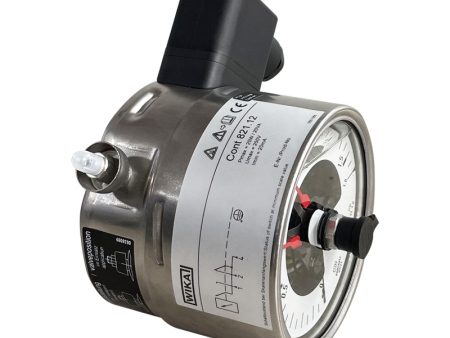

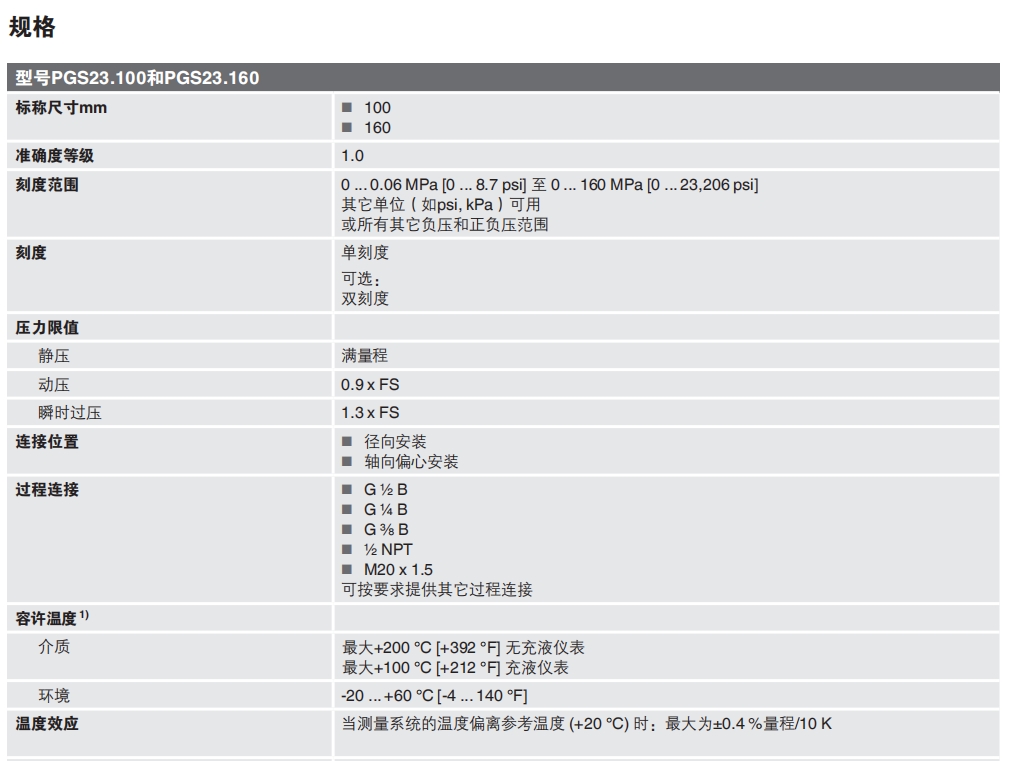

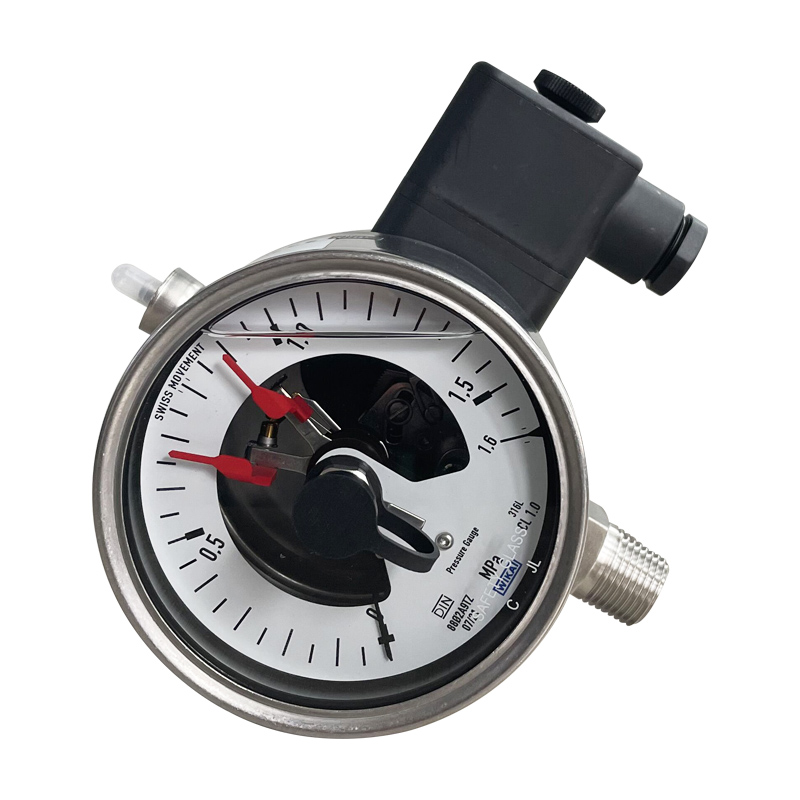

PGS23.100型磁助式电接点波登管压力表带开关电接点831.1型

无论何种情况下，如果您希望在本地显示过程压力的同时，对电路进行通断操作，switchGAUGE系列的PGS21.1x0型压力表将是理想选择。
开关电接点(报警用电子式电接点)可根据仪表的指针位置接通和关断电气控制电路。开关电接点在全量程范围内可调。通常情况下，电接点都安装在表盘下面，只有少数是安装在表盘上面。仪表指针(实际值指针)可在整个量程范围内自由旋转，与设定无关。设定指针可以通过窗口内的可拆卸调整键进行调整。
开关电接点不仅包含多个电接点，而且可以设置单个设定值。当实际值指针超过或低于设定值时，电接点便会进行切换。
可用于现场测量高压容器的工作压力。开关电接点包括磁助式电接点、干簧式电接点、感应式电接点和电子式电接点。感应式电接点可用于危险区域。至于连接PLC，可使用电子式电接点和干簧式电接点。

应用

控制和调节工业生产过程监控设备并控制电路通断

适用于非高粘度、不易结晶的侵蚀性气体和液体介质以及

侵蚀性环境。

化工、石化、电厂、采矿、沿海和离岸平台环保技术、机械制造和一般厂房建设

功能特性

每个仪表的开关电接点多达4个

可提供可充液外壳，适用于高动态压力负载和高振动环境提供带感应式电接点的仪表，可用于危险区域提供带电接点的仪表，适合PLC应用

开关接点

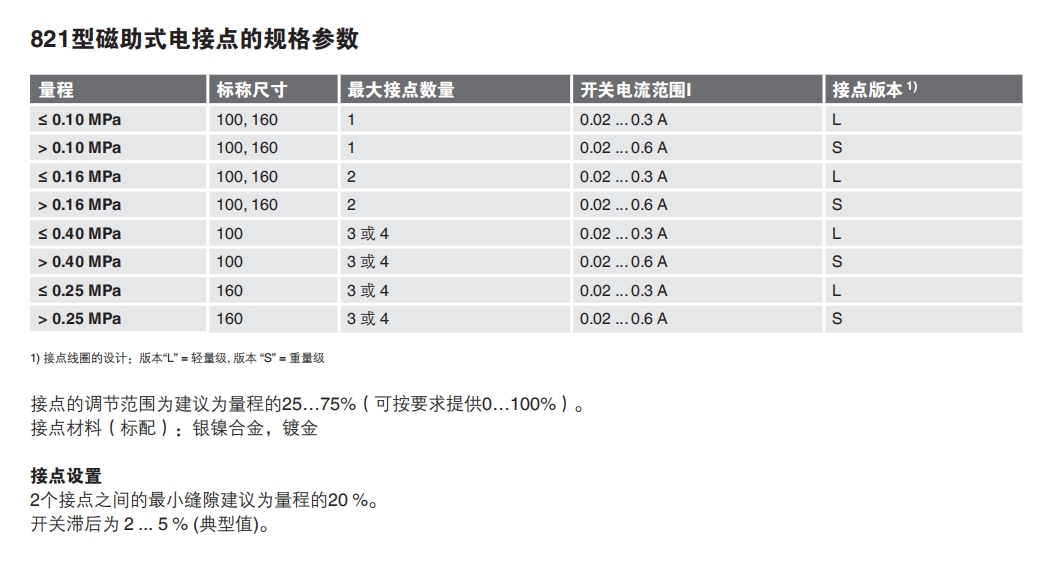

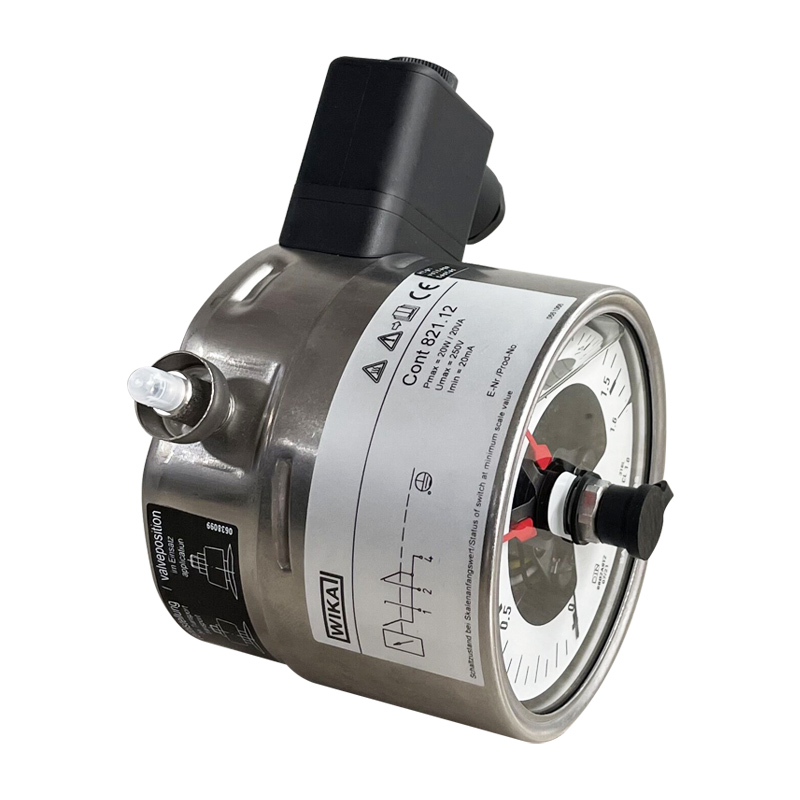

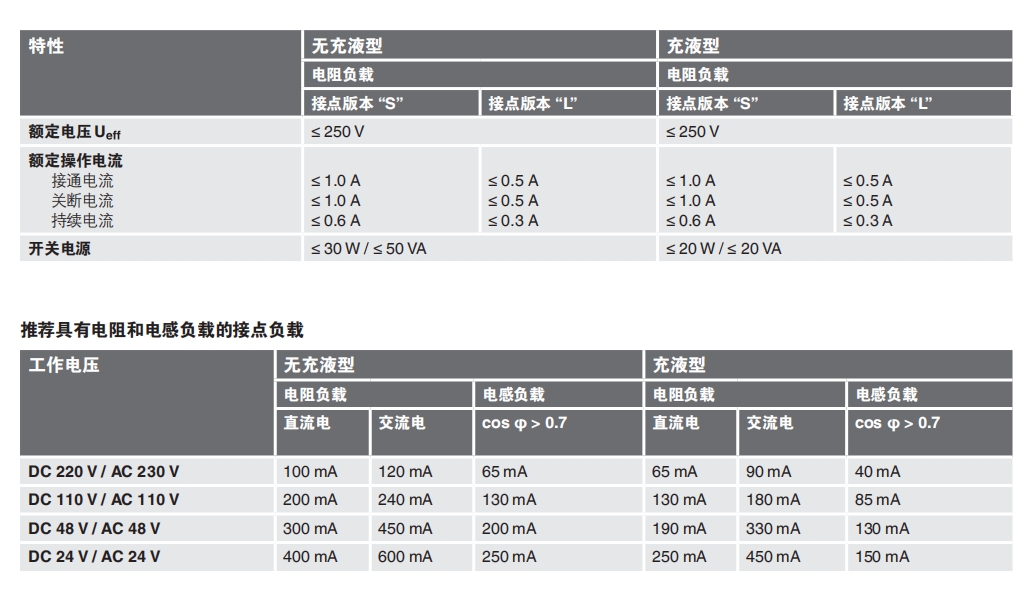

821型磁助式电接点

无需控制单元和额外的电源

可直接开关250V，1A的负载

每台测量仪表可配备多达4个开关接点

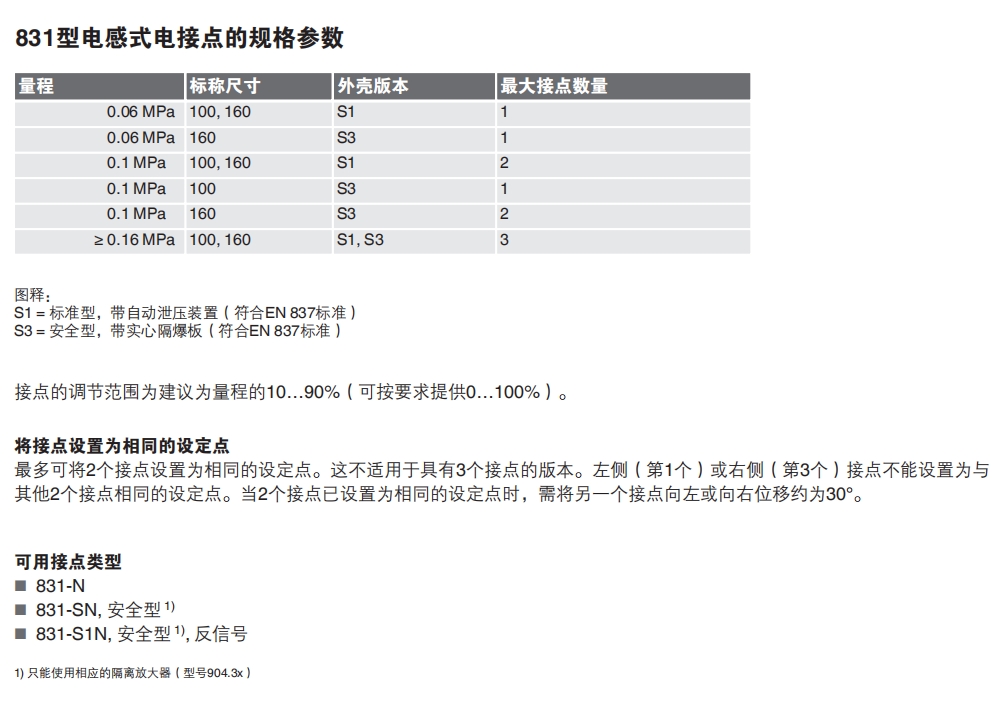

831型电感式电接点

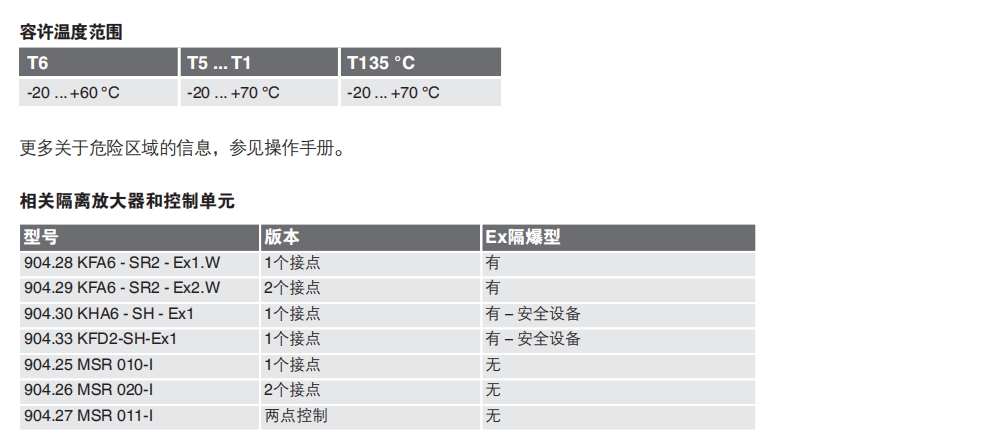

在危险区域使用需要额外的控制单元(904.xx型)

非接触式传感器，长使用寿命

对指示准确度影响较小

在高开关频率下可确保故障防护的开关

不易受腐蚀

有防护版

每台测量仪表可配备多达3个开关接点

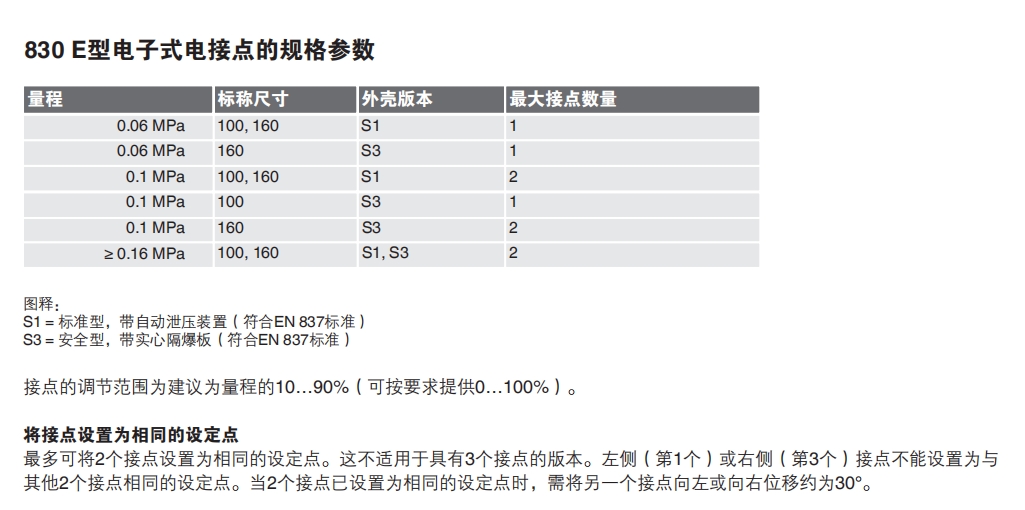

830E型电子式电接点

用于直接触发可编程逻辑控制器(PLC)

2线式系统(选配:3线式系统)

非接触式传感器，长使用寿命

对指示准确度影响较小

在高开关频率下可确保故障防护的开关

不易受腐蚀

每台测量仪表可配备多达3个开关接点

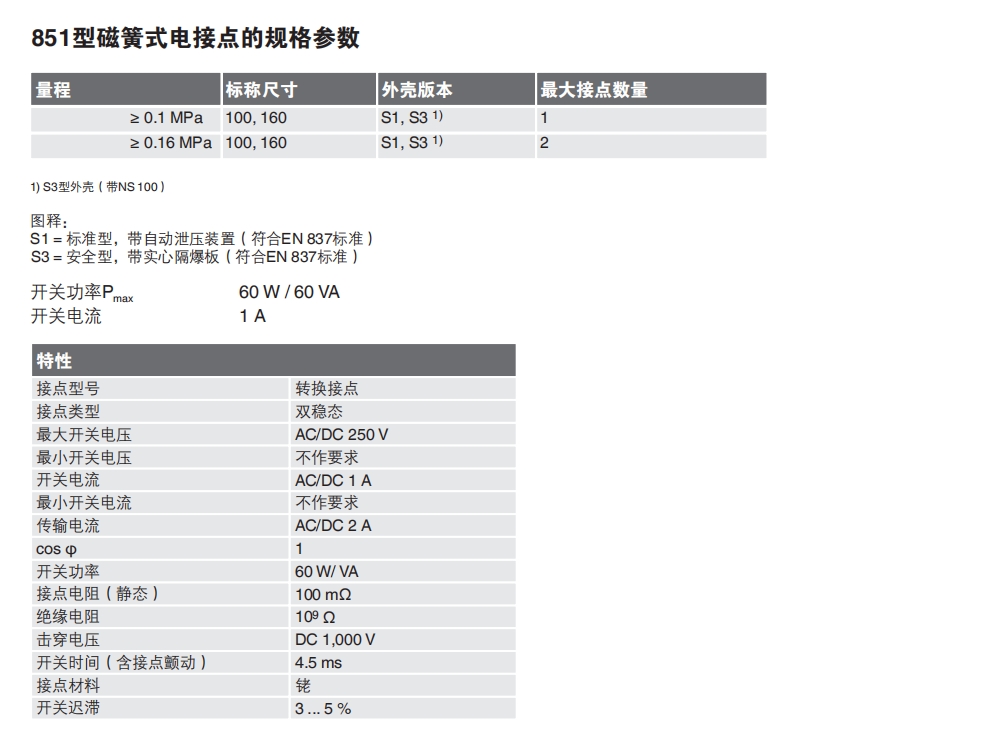

851型干簧式电接点

无需控制单元和额外的电源

可直接开关250V，1A的负载

可直接触发可编程逻辑控制器(PLC)

无接触，无磨损

NS 100:每台测量仪表可配备多达2个转换接点

NS 160:每台测量仪表顶多1个转换接点(开关电压AC<50V且DC<75 V，开关接点不可从外部调节)

开关功能

开关的开关功能由功能标号1、2或3表示。

8xx.1型:接点闭合(指针顺时针运动)

8xx.2型:接点断开(指针顺时针运动)

821.3和851.3型:转换接点，当指针到达设定点时，一个接点断开，另一个接点同时闭合

其它版本

带隔离电路的821型电接点

带转换接点的821型电接点(在设定点处同时断开或闭合)带电缆断线检测的821型电接点(47 kQ和100 kΩ并联电阻)821电接点的接点材料:铂铱合金和金银合金

接点固定，无接点调节锁

接点调节锁可加铅

接点调节钥匙可固定

连接器(代替电缆套管)
