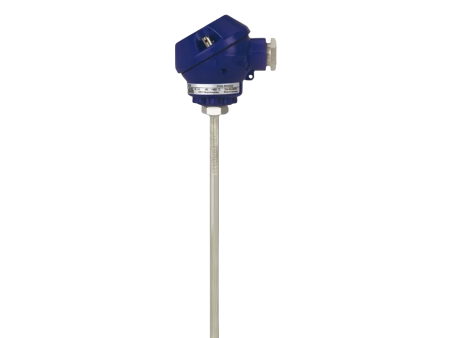

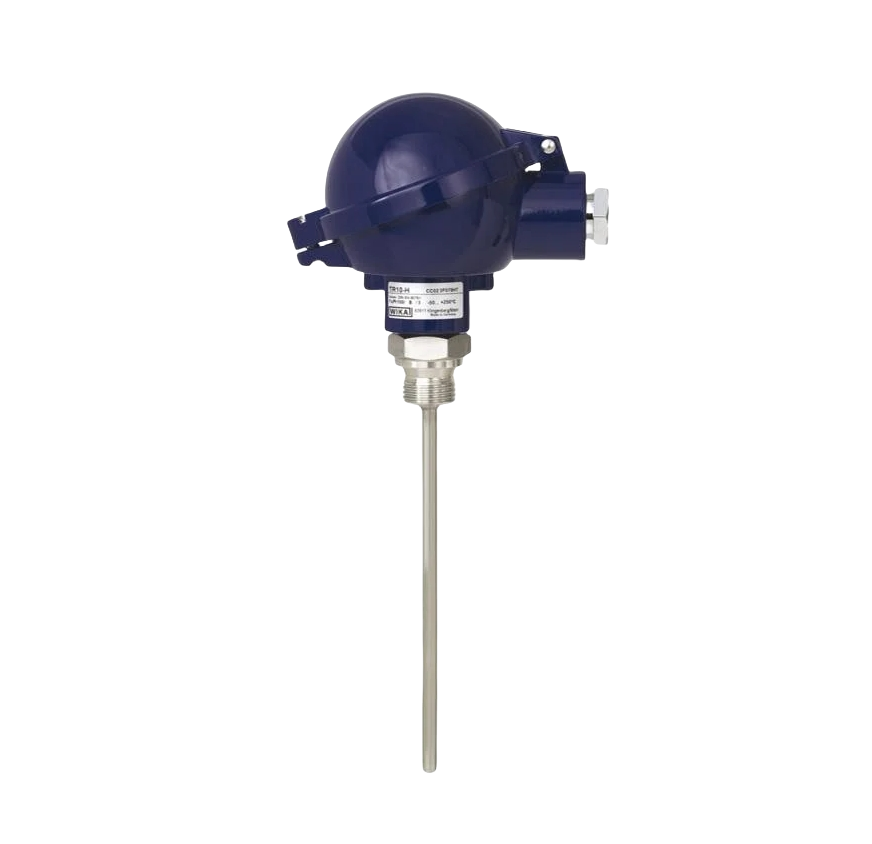

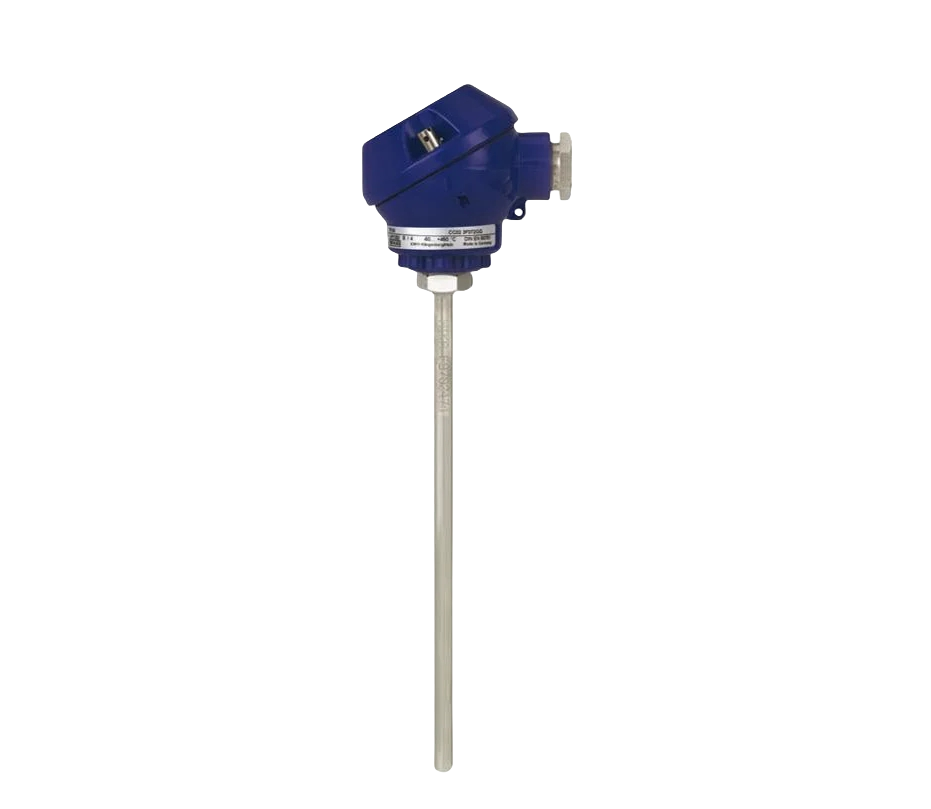

热电偶温度计不带护套型号 TC10-H

不带护套的热电阻温度计尤其适用于以下场合：金属探杆直接插入孔中(如机器部件),或直接插入任何应用的过程中，但该过程没有化学腐蚀性介质或磨损性介质。
如果带有护套，要求同时配备弹簧，因为弹簧可以将检测端可靠地压入护套底部，否则将会有压力持续施加在检测端。

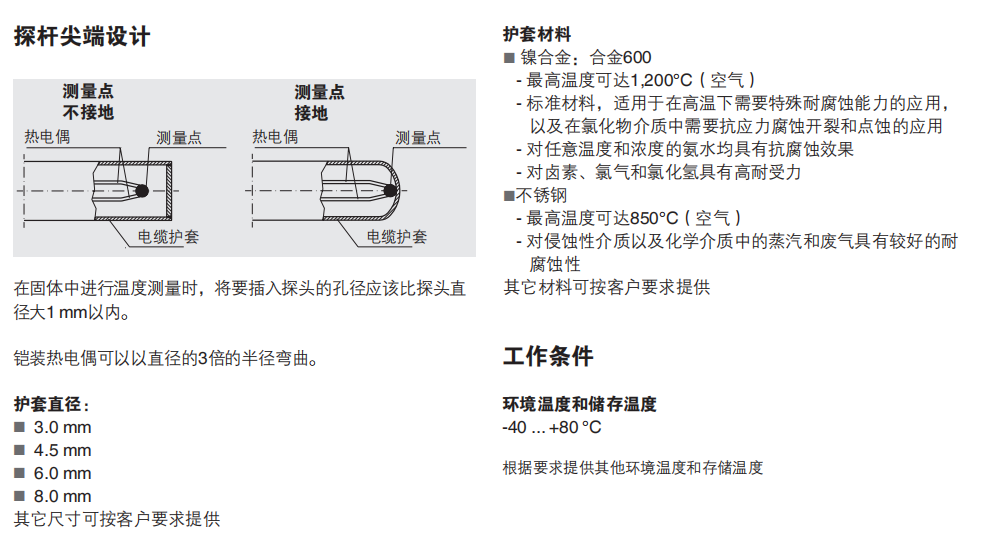

探头可弯曲的部分是一种矿物绝缘电缆(铠装电缆)。该电缆包含一种不锈钢外壳，其内部导体嵌入在绝缘的高密度陶瓷化合物中。因此，适合在高温下使用。

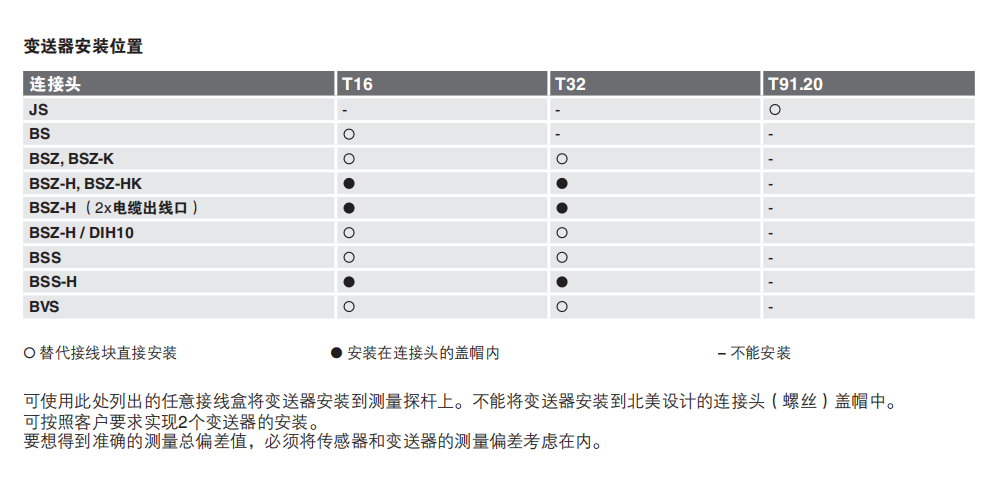

我们可以选配威卡(WIKA)模拟或数字变送器至TC10-H的接线盒。通常直接安装在过程当中，也可以使用诸如带螺纹的接头或活动螺母等紧固件。

应用

■直接安装在工艺介质中

■机械制造

■汽车

■轴承

■管道和容器

功能特性

■传感器范围：-40...+1,200℃[-40...+2,192F

■插芯，旋入可选的过程连接

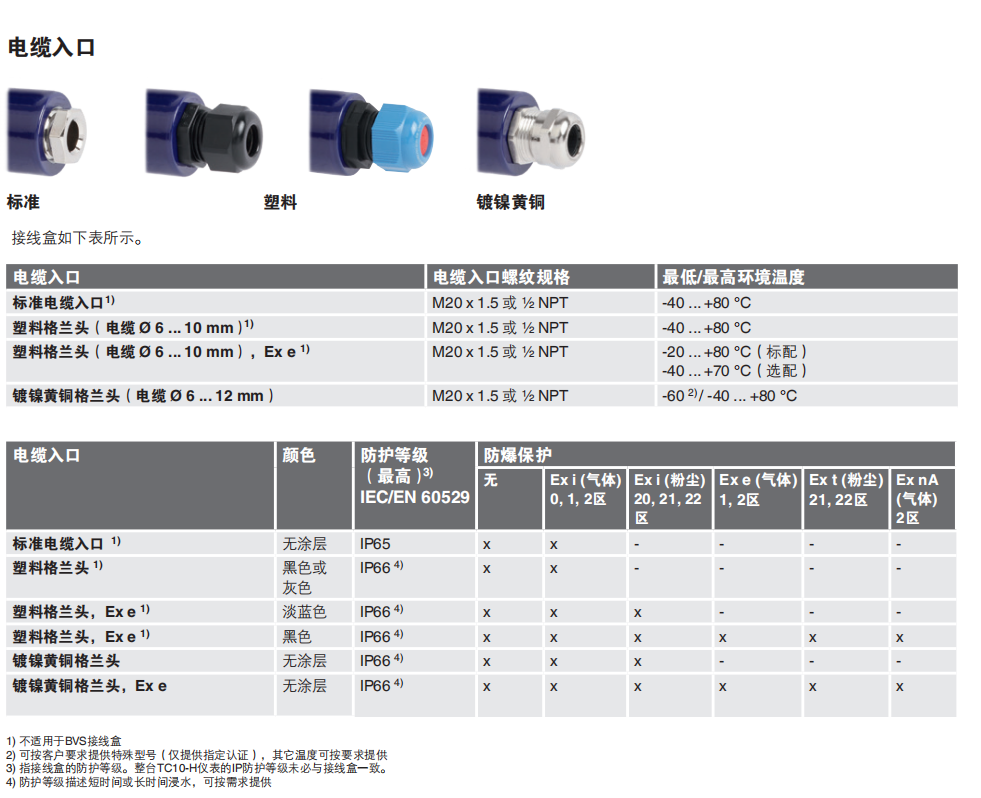

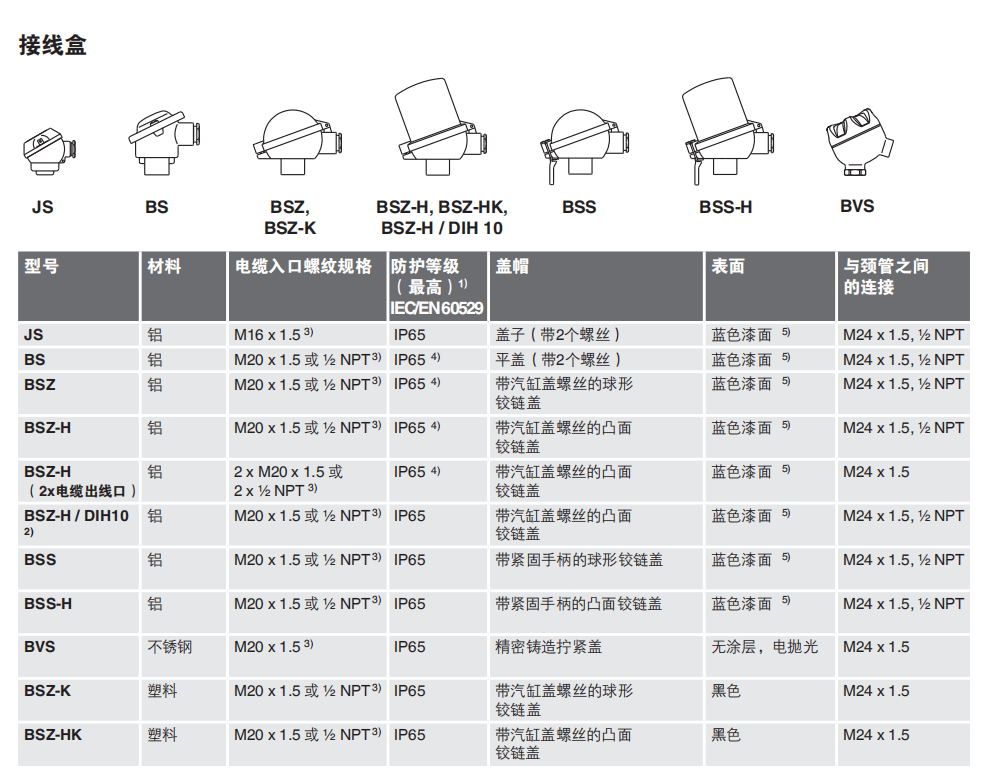

■接线盒形式：B型或JS型

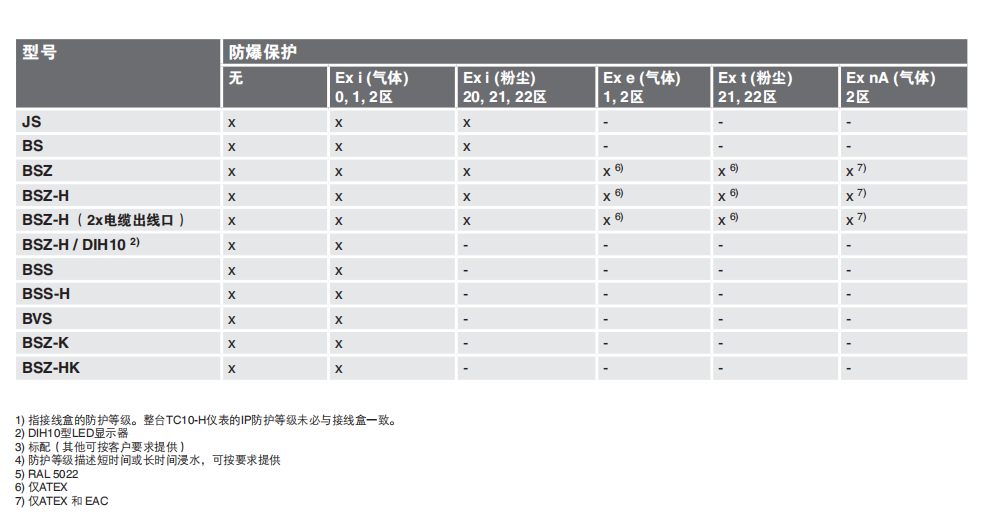

防爆保护(可选)

容许功率Pmax和容许环境温度请参见危险区域认证或产品使用说明。

变送器有其自身的危险区域证书。内置变送器的容许环境温度范围可查阅相应的变送器认证及证书。

传感器

热电偶(符合IEC 60584-1标准或ASTM E230标准)K、J、E、N和T型(单或双支热电偶)

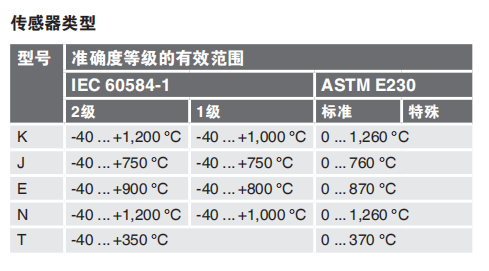

表格显示了各个标准中列出的温度范围，其中包含了有效公差值(精度等级)。

温度计的实际工作温度范围受最高允许工作温度范围、热电偶直径、MI电缆以及护套材料的最高允许工作温度范围的限制。

所列型号可作为单/双支热电偶使用。除非有明确规定，否则交付的热电偶的测量节点为绝缘型。

关于热电偶的详细规格，参见网站www.wika.cn上的IEC60584-1,IEC 60584-3或ATSM E230和技术信息IN 00.23。

公差值

对于热电偶的公差值，已将0℃冷端温度作为基础。

功能安全性(选项)带T32型温度变送器

在安全性至为关键的应用中，安全参数方面必须考虑到整个测量链。SIL认证可对安全装置所能达到的风险削减效果进行评估。

选择TC10-H型热电偶与适当的温度变送器(比如T32.1S,TÜV认证SIL版本，适用于按照IEC61508标准开发的防护系统)配合，可用作具备安全功能SIL2级的传感器。

过程连接

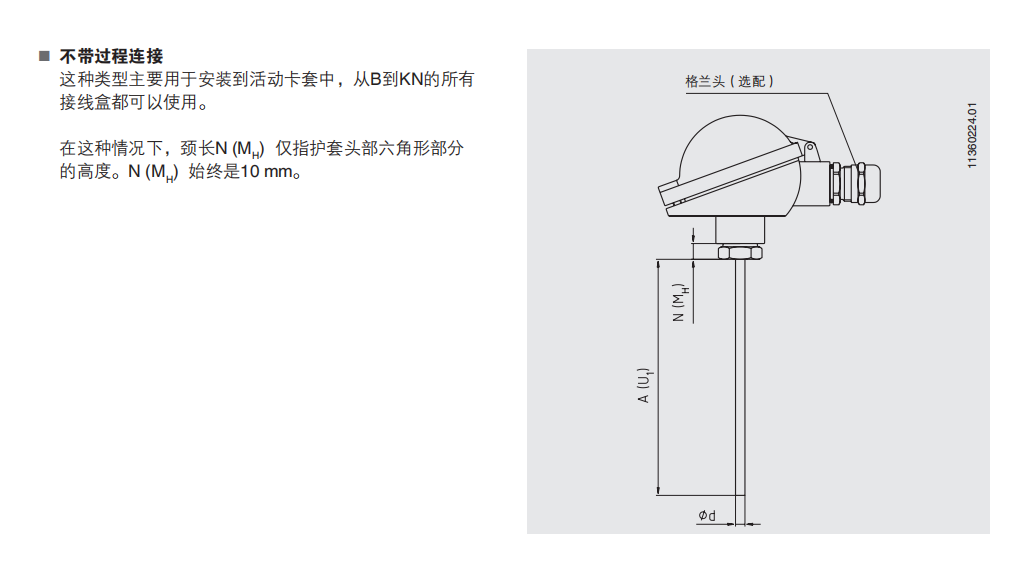

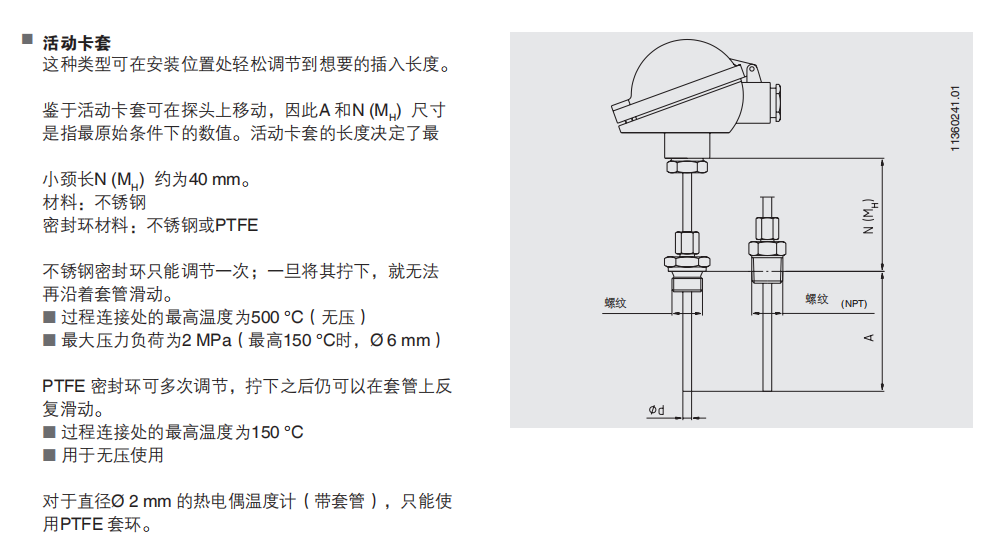

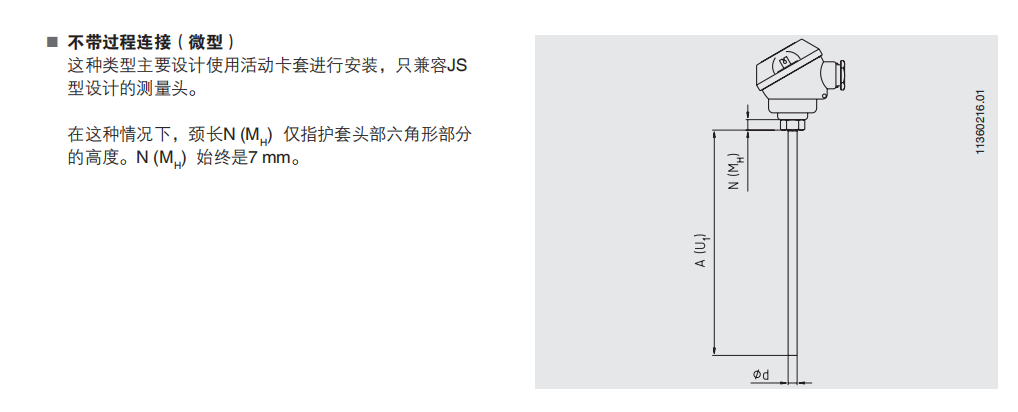

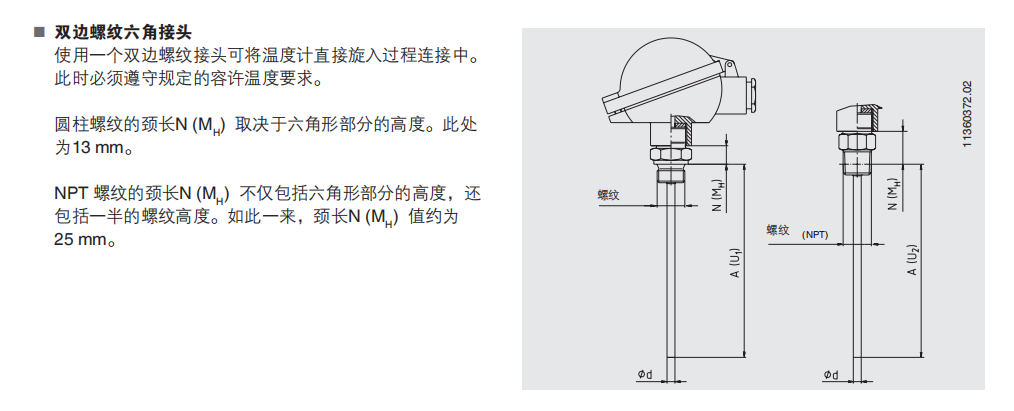

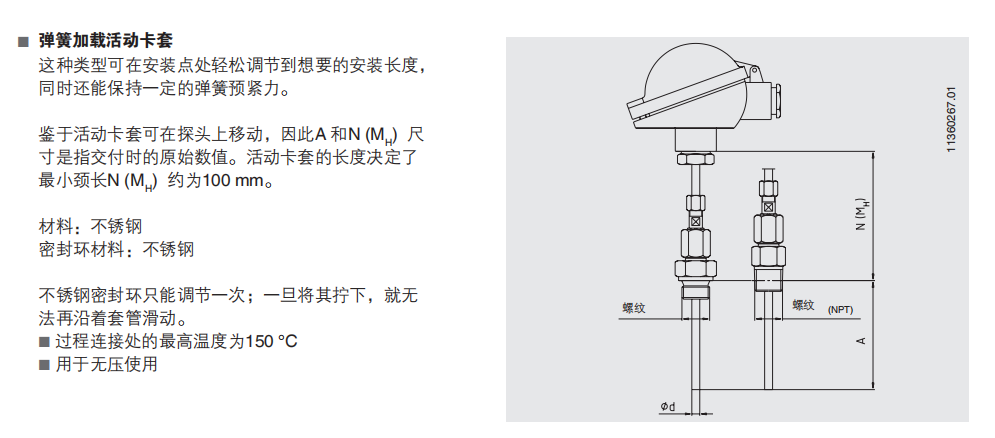

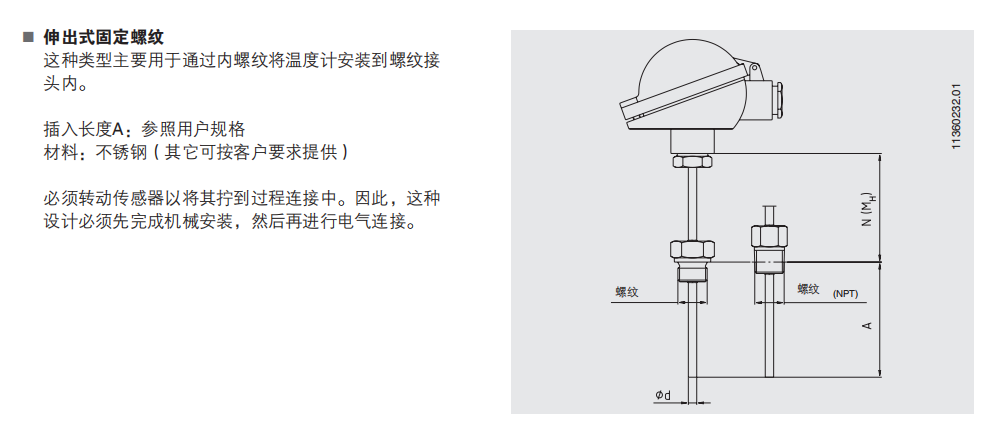

TC10-H铠装热电偶可选择安装以下过程连接。插入长度A(U1或U2)可定制。颈长N(Ma)取决于所选择的过程连接类型。

为尽可能减少螺纹连接的热损耗误差，插入长度A应≥25mm。螺纹连接的位置由尺寸N(M)表示，且不受连接类型的影响。

请注意：

-对于圆柱螺纹(如G V2)来说，尺寸是指距离过程最近的螺纹接头密封圈。

-对于圆锥螺纹(如NPT)来说，测量平面位于螺纹中心附近。
