法兰式热电偶温度计 带保护套管 型号 TC10-F

该系列温度计适用于容器和管道。可配DIN EN或ASME式标准法兰。
该温度计探杆适用于中等机械载荷下的液态或气态介质中。保护管全部焊接，与接线盒通过螺纹连接。正常化学条件下使用不锈钢材料的护套。腐蚀性化学介质推荐使用防腐涂层。磨损性介质采用耐磨涂层。
可替换探杆在更换过程中不需要将温度计从过程中完全取出。因此在设备运行过程中，或在操作过程中需要替换维修时，可以进行检查和更换。选用标准的探杆长度能缩短货期和减少库存备件。

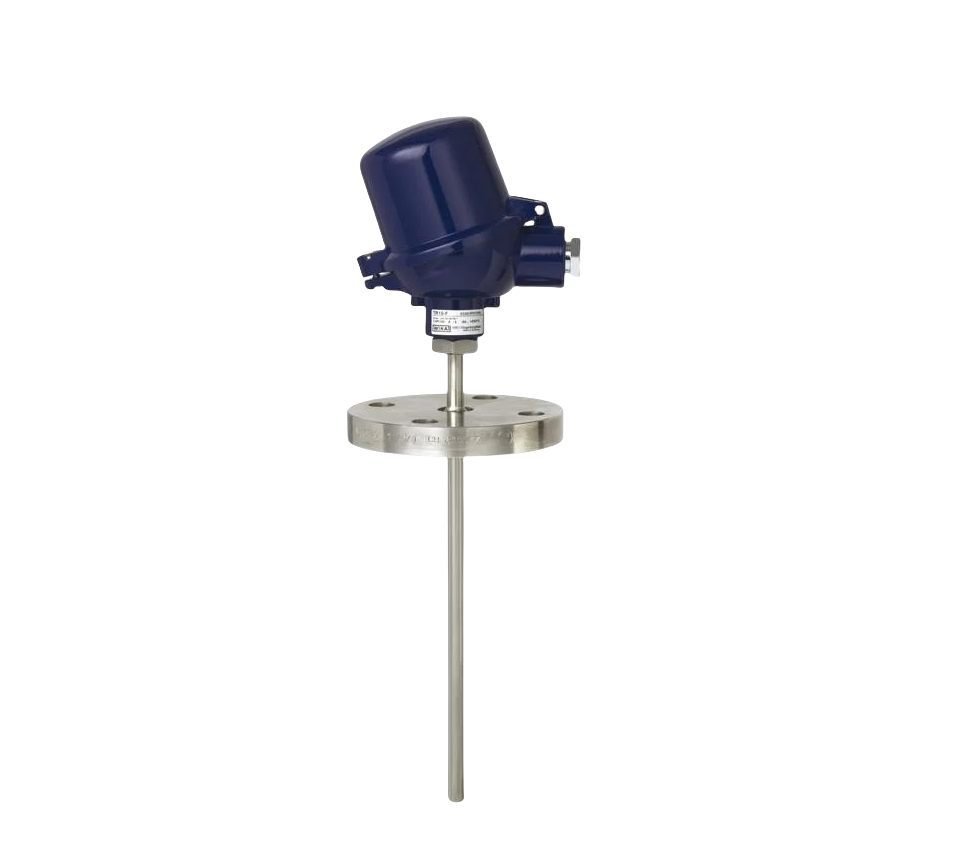

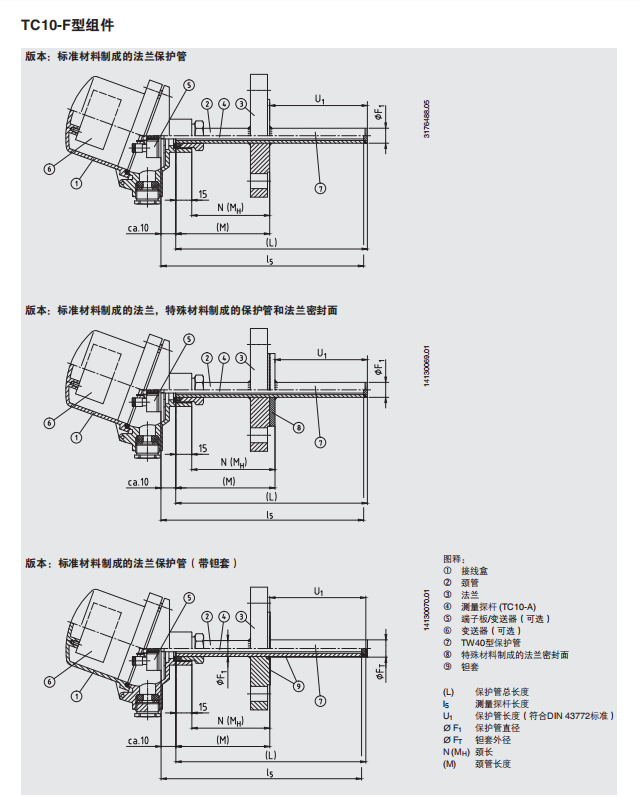

TC10-F型带保护套管

插深、法兰尺寸、保护套管的设计、接线盒和传感器都能各自选择来满足不同的应用需要。

作为选项，可以在TC10-F头部装配威卡(WIKA)模拟或者数字变送器。

TC10-F有大量不同的防爆认证可选。

应用

■机械行业，工厂和容器制造

■能源技术和电厂

■化工和石化工业

■食品和饮料行业

■卫生、供热和制冷技术

功能特性

■传感器范围：-40...+1,200℃[-40.….+2,192F]

■集成焊接式保护套管

■带弹簧的探杆(可替换)

■防爆型

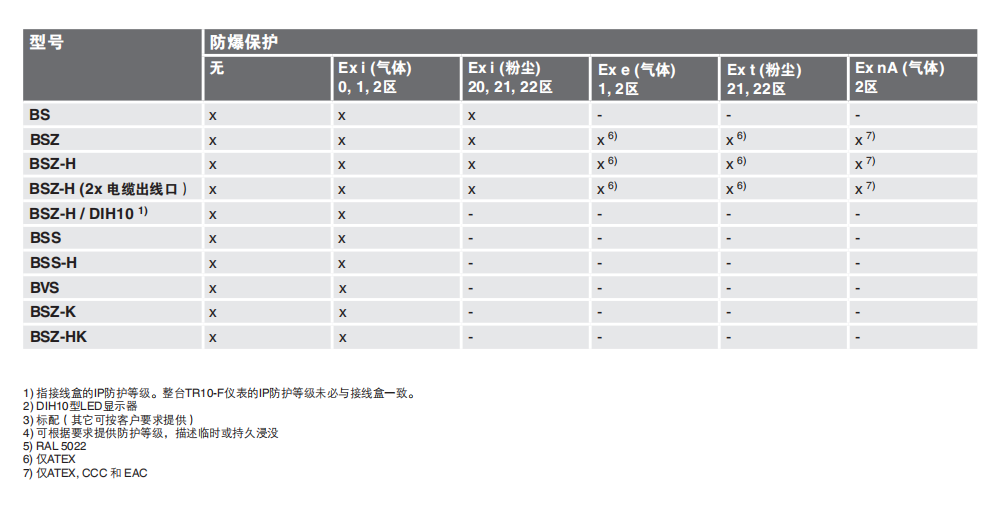

防爆保护(可选)

允许功率Pmax和允许环境温度，可参见危险区域认证或操作说明。

注意：

只有在使用合适的保护接头时，才能用在Ex爆炸性粉尘危险区域。

变送器有其自身的危险区域证书。内置变送器的容许环境温度范围可查阅相应的变送器操作说明及认证。

传感器

热电偶符合IEC 60584-1标准或ASTM E230标准

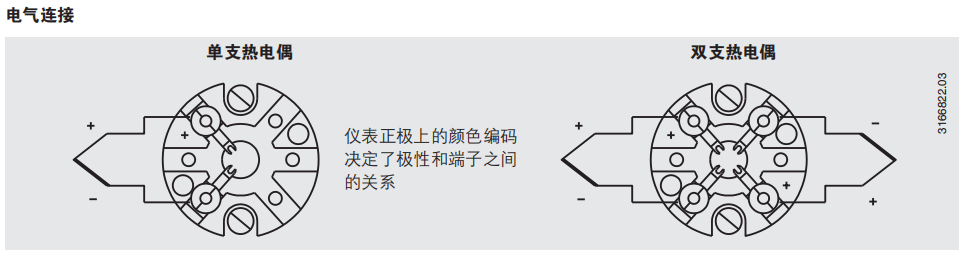

K、J、E、N和T型(单或双测量元件)

测量点

■不接地 (标配)

■接地

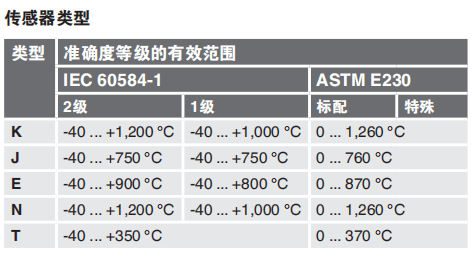

表格显示了各个标准中列出的温度范围，其中包含了有效公差值(精度等级)。

温度计的实际工作温度范围受最高允许工作温度范围、热电偶直径、MI电缆以及热电偶材料的最高允许工作温度范围的限制。

公差

关于热电偶的公差，基于0℃冷端补偿温度。

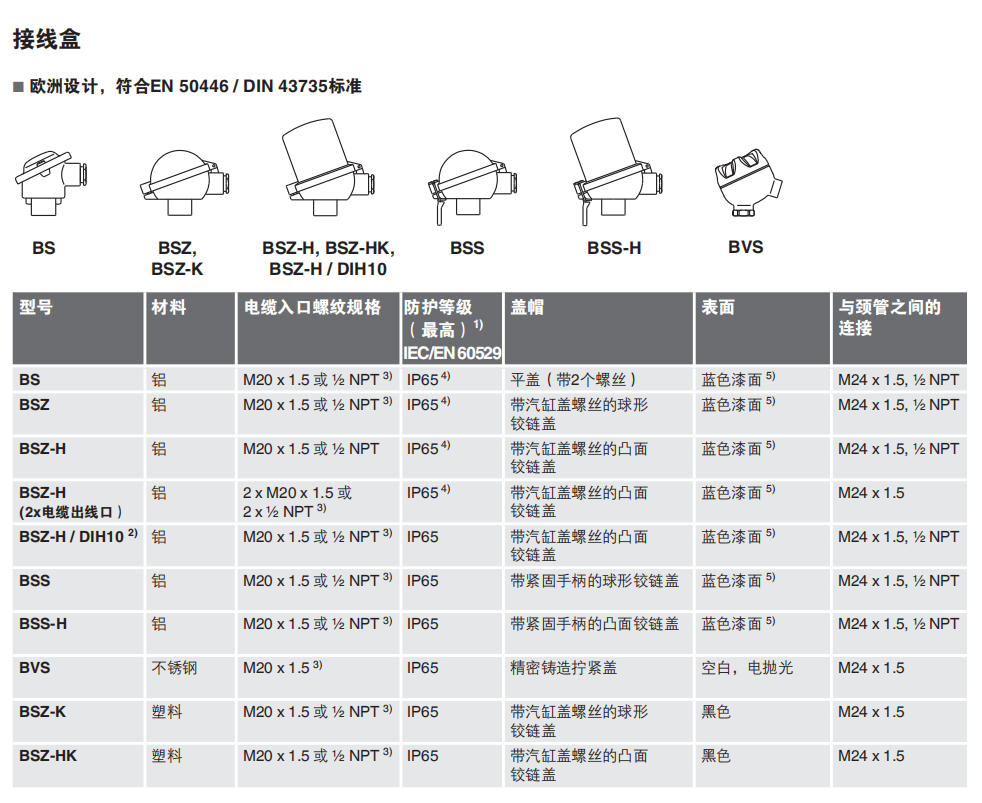

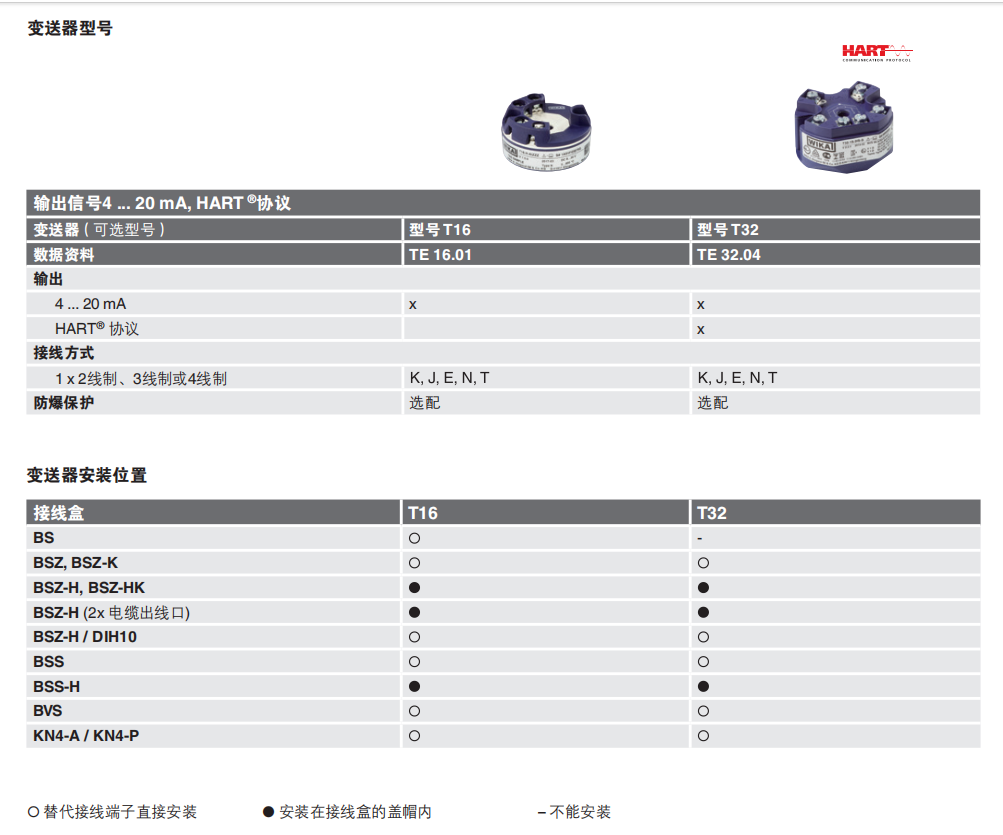

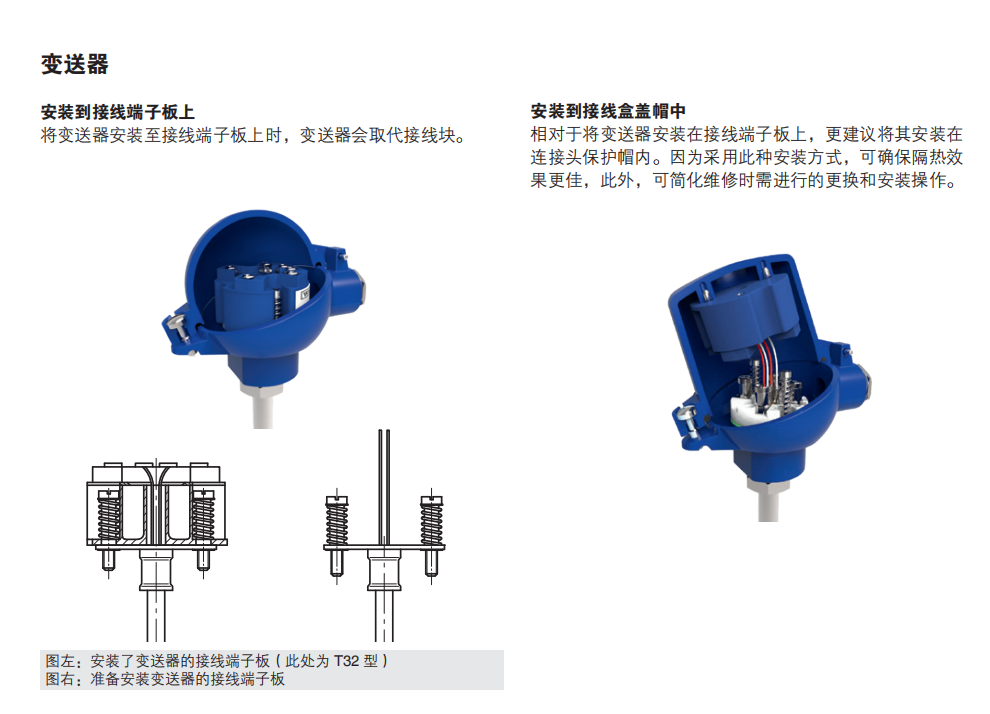

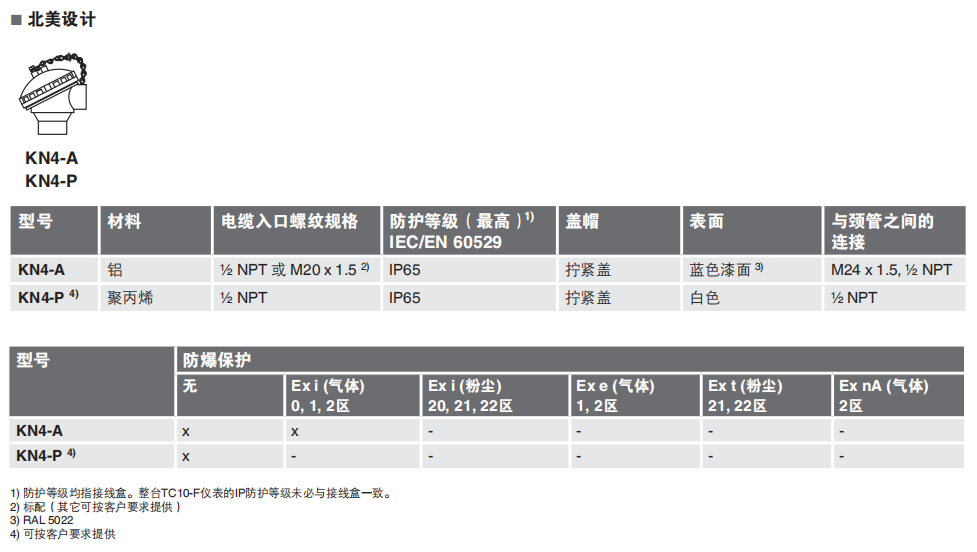

可使用此处列出的任意接线盒将变送器安装到测量探杆上。不能将变送器安装到北美设计的接线盒(螺丝)盖帽中。可按照客户要求实现2个变送器的安装。

要想得到准确的测量总偏差值，必须将传感器和变送器的测量偏差考虑在内。

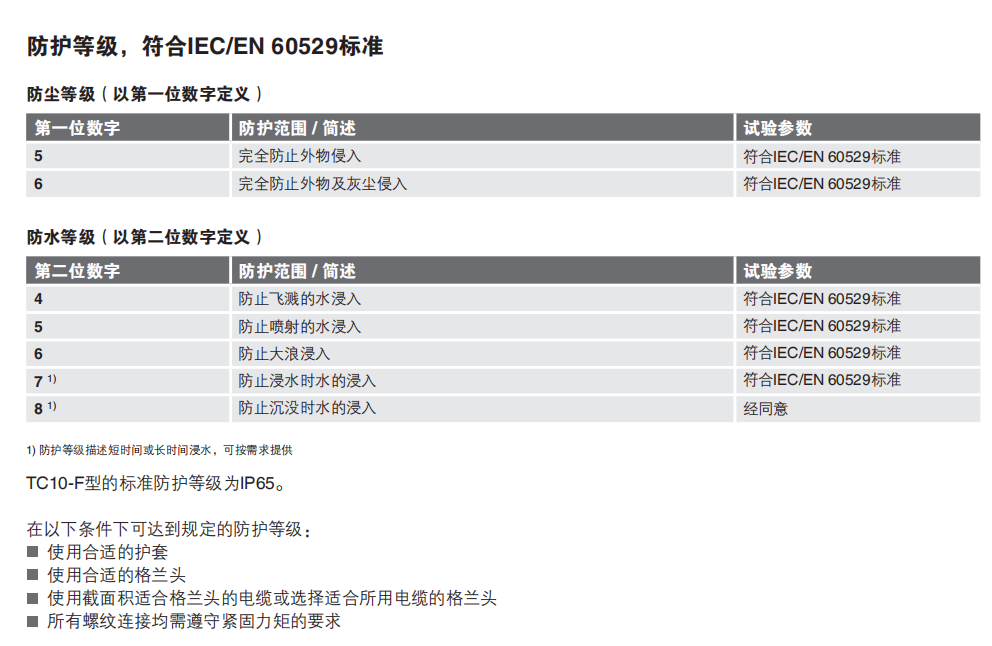

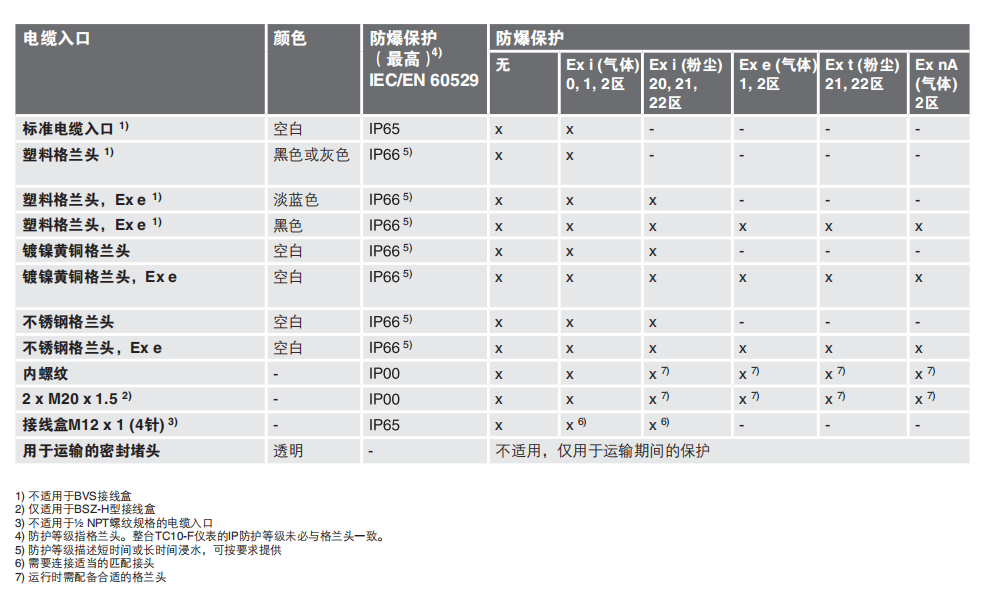

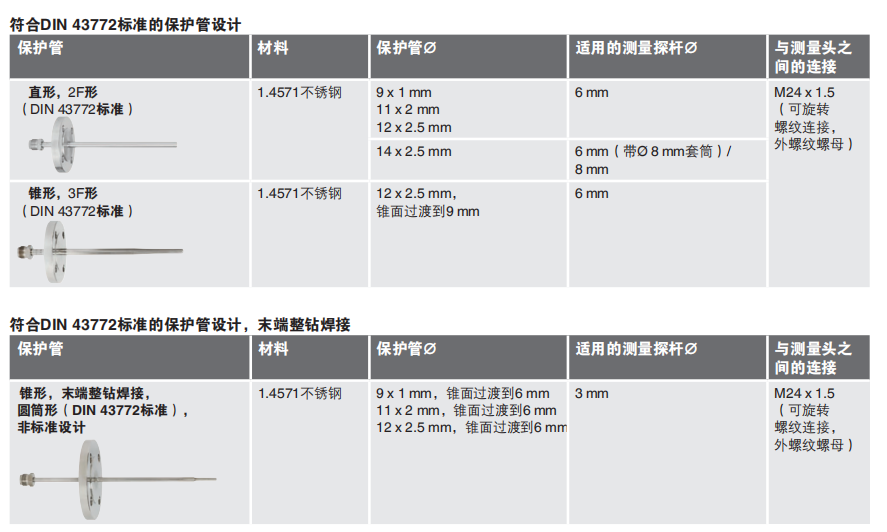

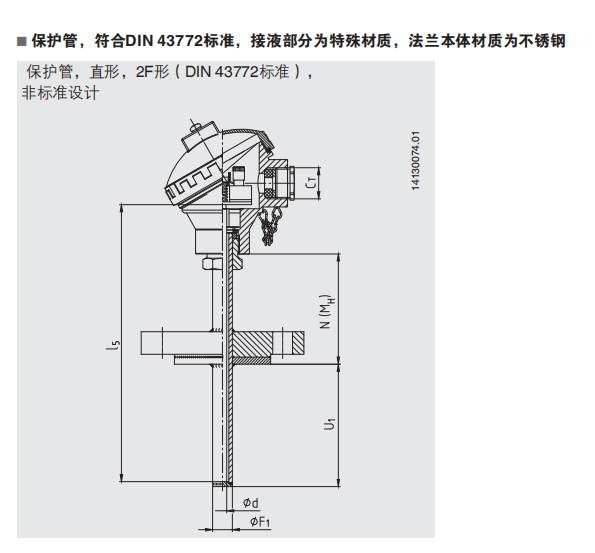

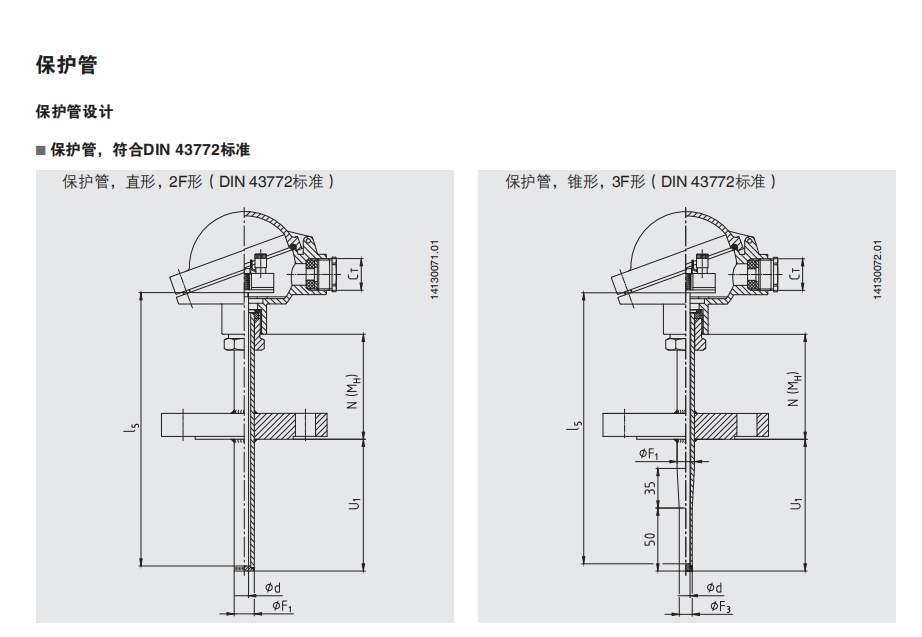

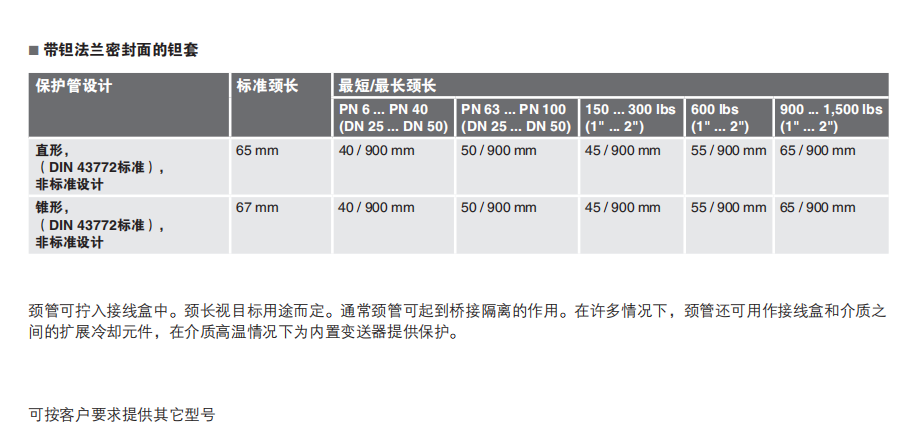

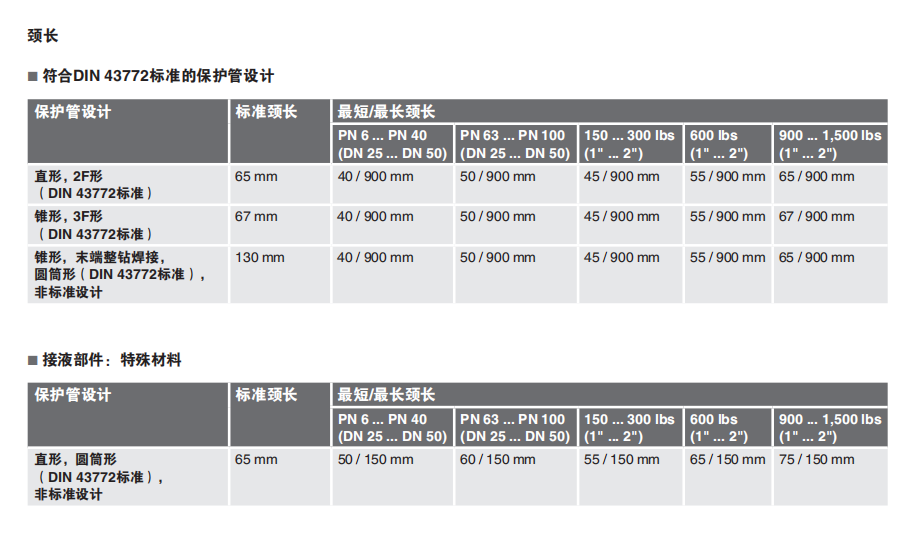

保护管设计

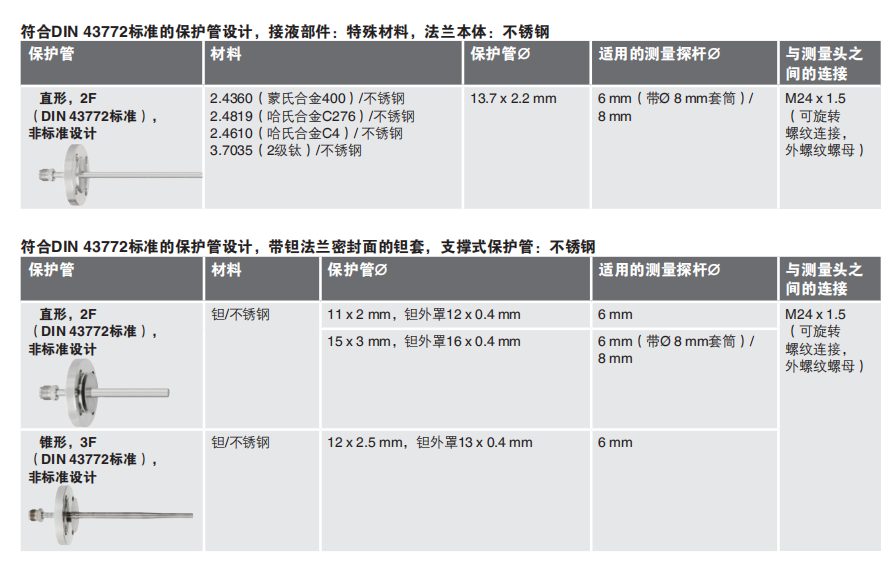

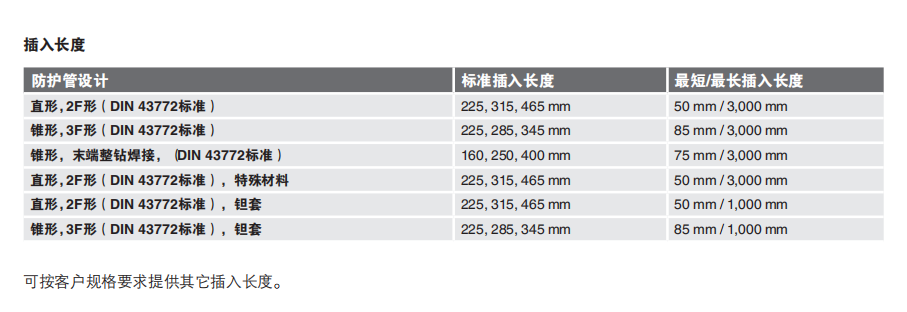

保护管由拉制管和一个焊接底部组成，能够使用旋转螺纹连接(外螺纹螺母)拧到接线盒内。将外螺纹螺母拧松后，可将接线盒和电缆出口调节到想要的位置。在出厂时就可按照用户规格将法兰焊接到保护管上。这样就能确定插入长度。最好采用标准插入长度。

在过程介质中的浸入深度应该至少是保护管外径的10倍。

如需更换，请使用TW40型保护管。

工作条件

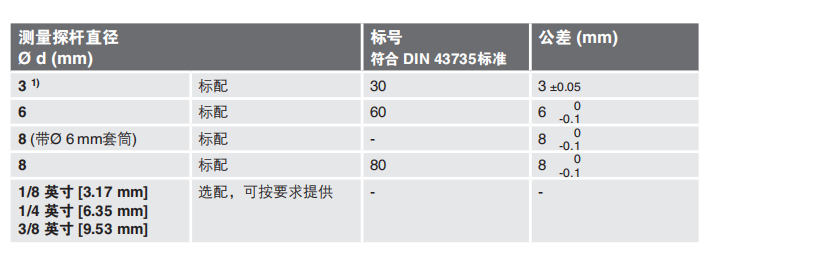

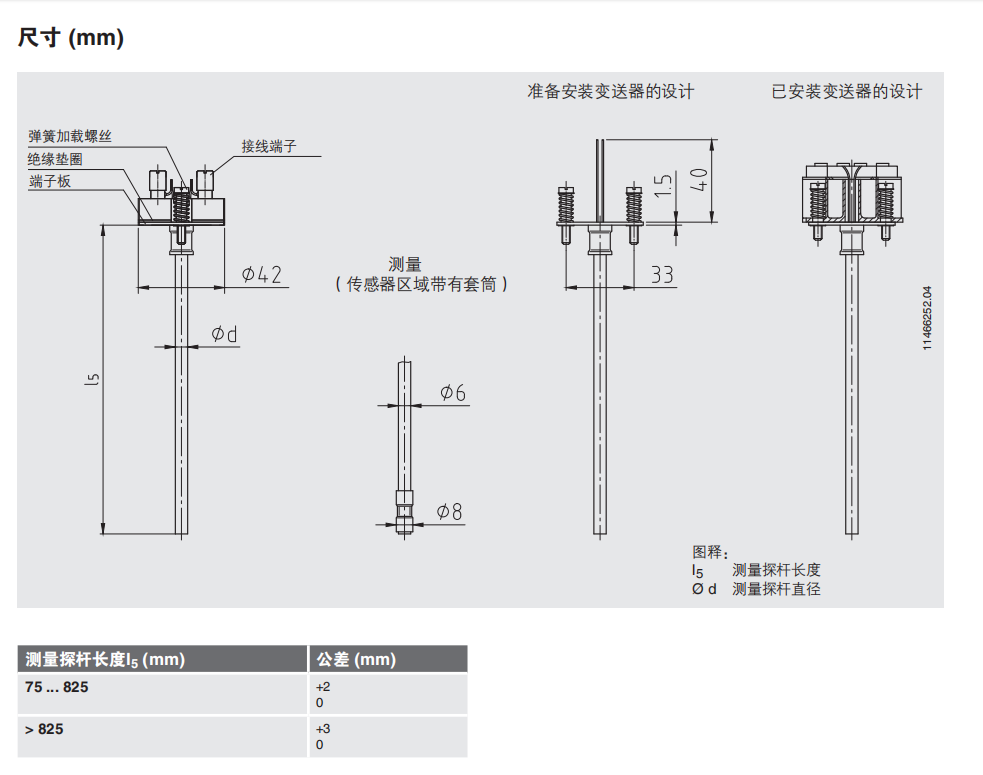

可更换的测量探杆由带抗振的铠装测量电缆(MI电缆)制成。

标准抗振动性能：50 g(传感器头)

最大过程温度，过程压力

取决于：

■负载曲线(DIN 43772标准)

■保护管设计

-尺寸

-材料

■过程条件

-流量

-介质密度

环境和储存温度

-40...+80℃

可按客户要求提供其它环境和储存温度

护套计算

在关键运行条件下，建议使用威卡(WIKA)设计服务根据Dittrich/Klotter要求计算所需护套强度。

注：ASME PTC 19.3 TW-2016不适用于TC10-F。
