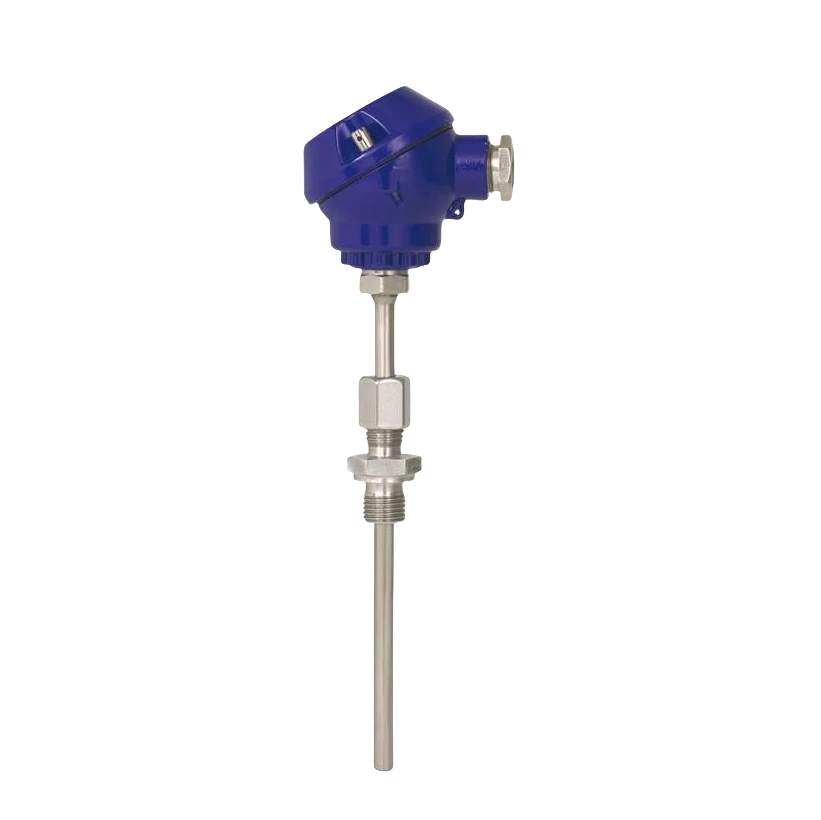

螺纹式热电偶温度计 微型设计 型号 TC10-D

该系列热电偶温度计用于测量中低压下的液态和气态介质的温度。

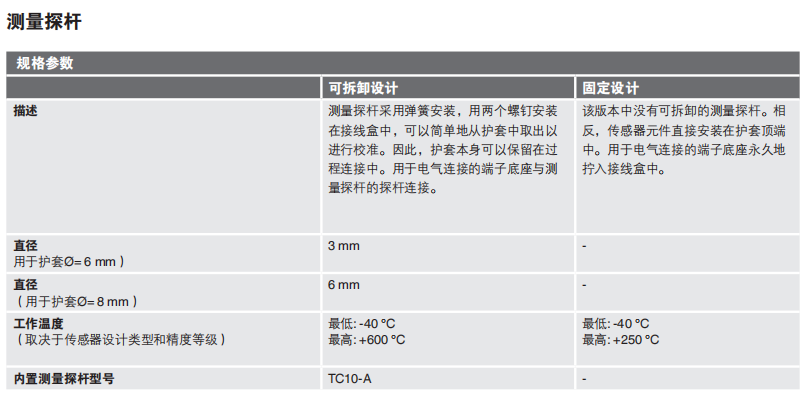

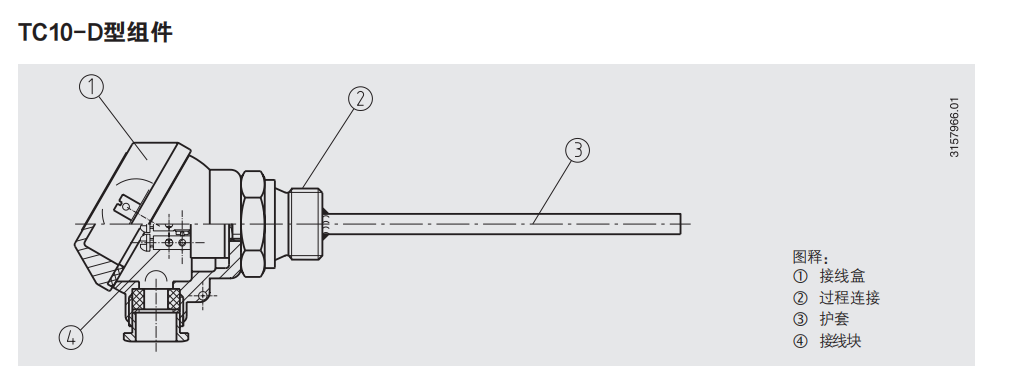

该热电偶温度计与工业过程直接通过螺纹连接。电气连接通过头部的接线端子进行连接(防止水的溅射)。测量探杆有两种形式，视具体应用而定。可以选择带有弹簧且微型设计的可替换的测量探杆，还可以选择不可替换的旋入型测量探杆。

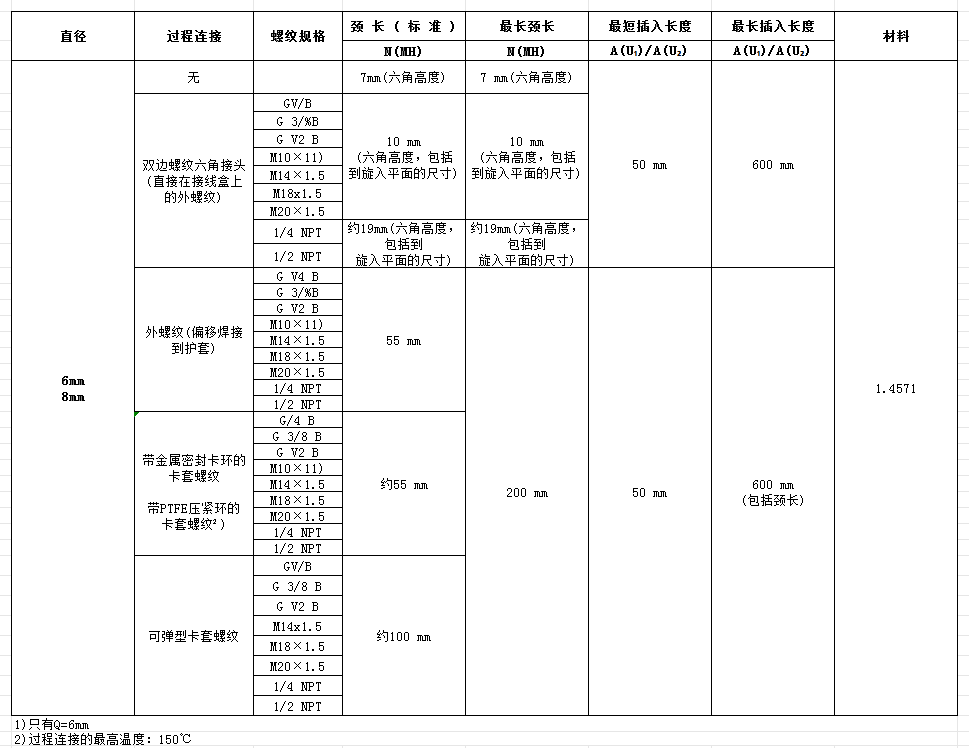

插入长度、过程连接和感温元件都可以根据各自的应用情况进行选择。
TC10-D有大量不同的防爆认证可选。

应用

■机械行业、工厂和容器制造行业

■动力传动工程

■空调系统和制冷系统

功能特性

■传感器范围：-40….+600℃(-40….+1,112°F)

■紧凑型设计

■通用型

■直接安装于过程连接

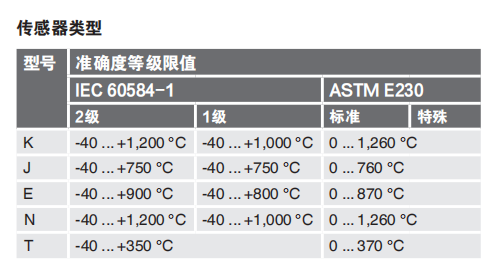

表格显示了各个标准中列出的温度范围，其中包含了有效公差值(精度等级)。

温度计的实际工作温度范围受最高允许工作温度范围、热电偶直径、MI电缆以及护套材料的最高允许工作温度范围的限制。

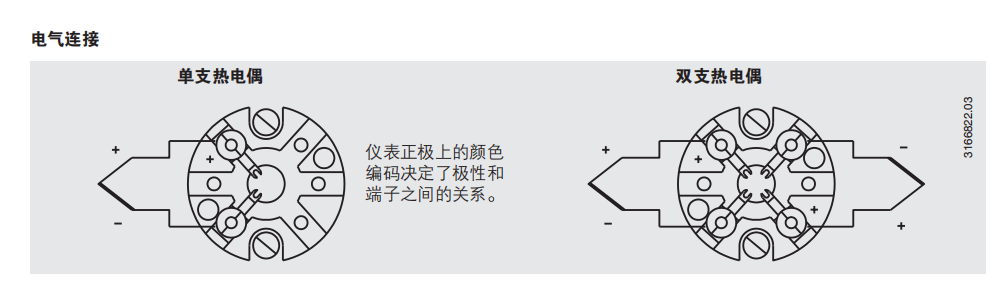

所列型号可作为单/双支热电偶使用。除非有明确规定，否则交付的热电偶上将带有绝缘测量点。

公差值

对于热电偶的公差值，已将0℃冷端温度作为基础。

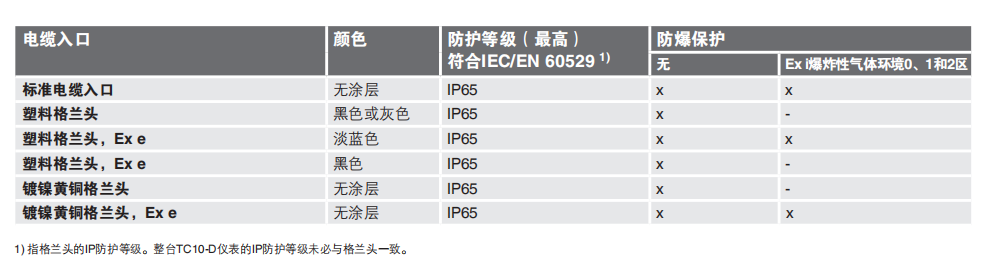

TC10-D型的标准防护等级为IP65。

在以下条件下可达到规定的防护等级：

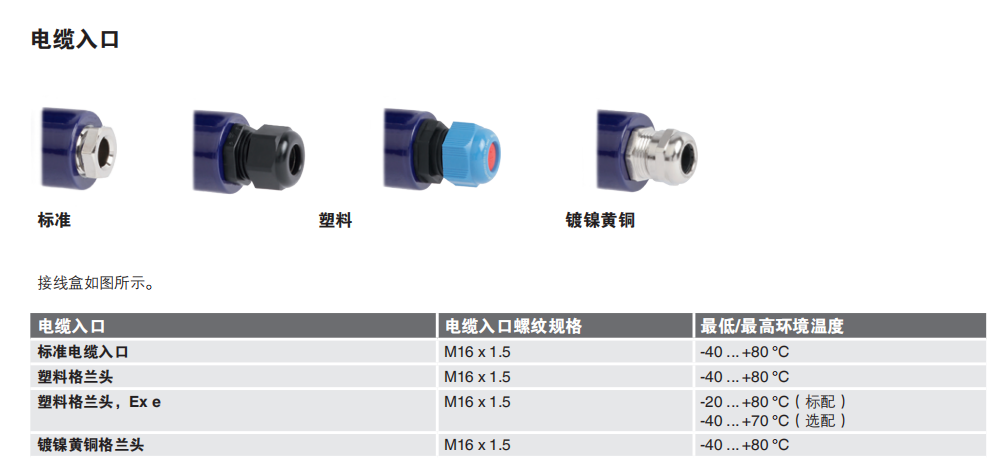

■使用合适的格兰头

■使用截面积适合格兰头的电缆或选择适合所用电缆的格兰头

■所有螺纹连接均需遵守紧固力矩的要求

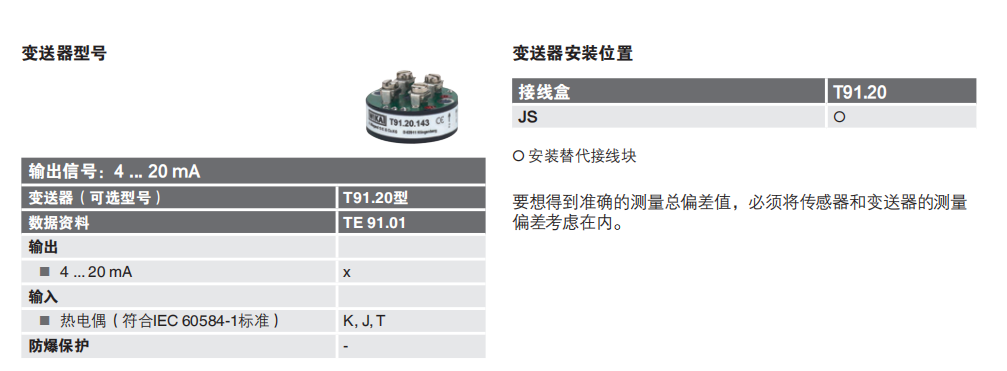

变送器(可选)

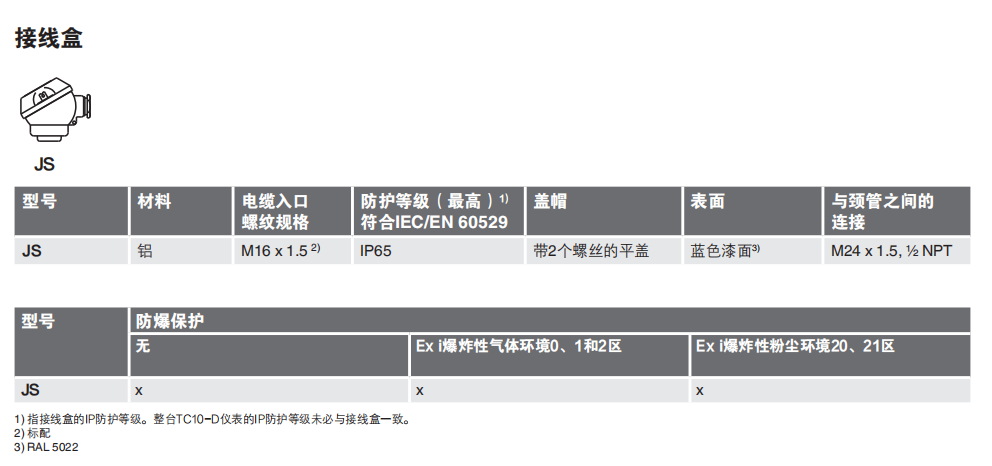

在JS型接线盒内，T91.20型模拟温度变送器可以在工厂端安装。它被安装替代接线块的位置。

带温度变送器的型号不适用于危险区域。

活动卡套

不锈钢卡环只能调节一次；一旦卡套松开，就不再能沿着护套滑动。

PTFE的卡环可以多次调节；卡套松开后，它还可以再次拧紧到护套上。

最大过程连接温度：150℃

在交付时，活动卡套仅用手拧紧。因此可以检查插入长度A和颈长N(Ma)。活动卡套的最终定位/固定在现场安装位置进行确定。

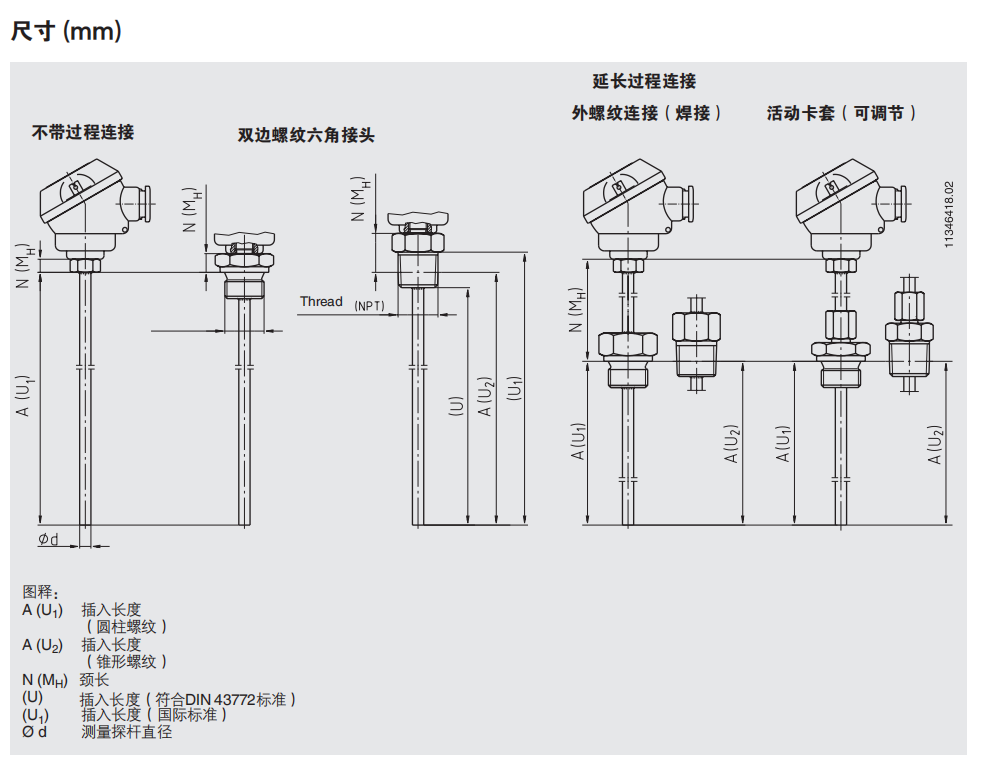

颈长N(MH)

颈长取决于使用目的。通常通过颈管隔离。并且，在许多情况下，颈管用作接线盒和介质之间的冷却延伸部，也可以保护可能存在的内置变送器免受高温介质的影响。

工作条件

环境和储存温度-40….+80℃

可按客户要求提供其它环境和储存温度
