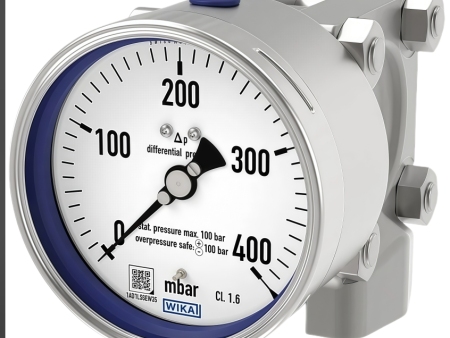

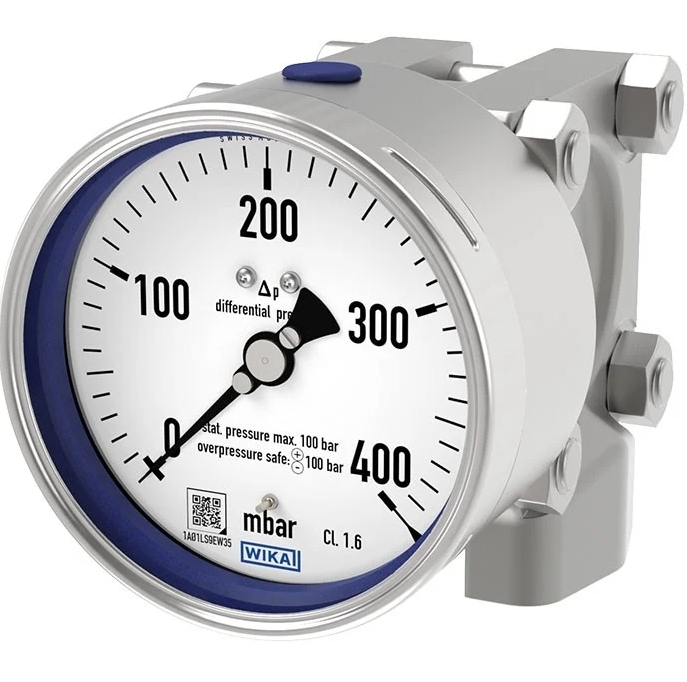

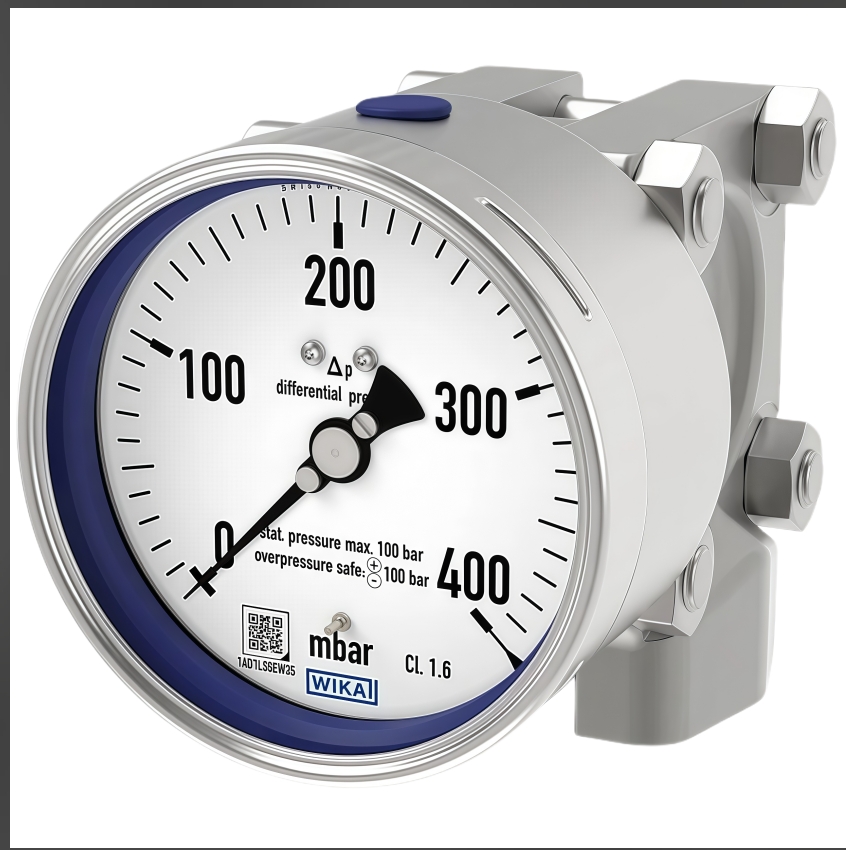

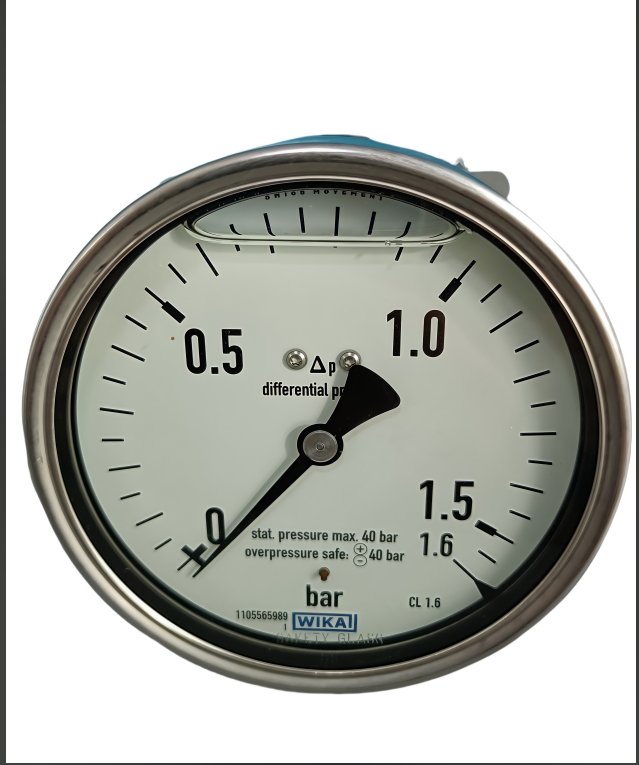

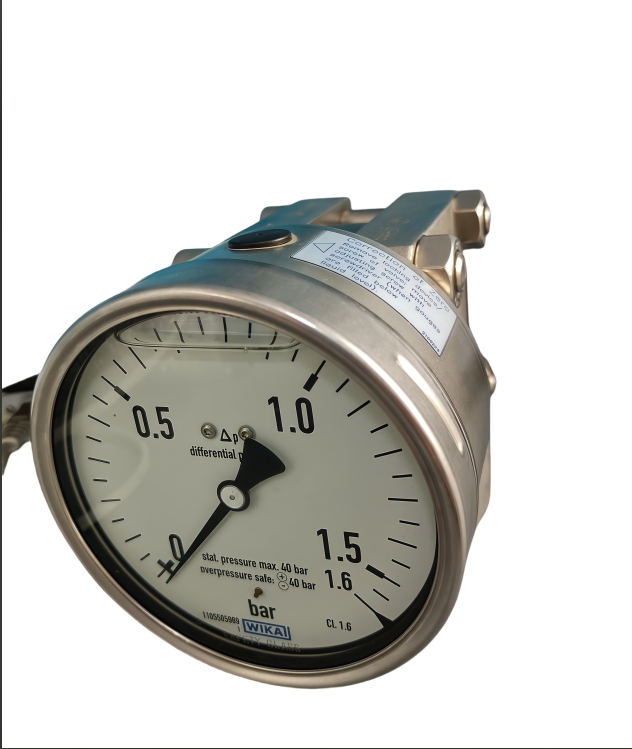

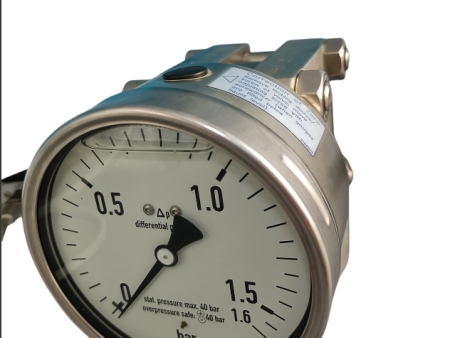

732.14,，762.14 系列差压表

该型号差压表由质量高防腐蚀不锈钢制成，不仅采用全金属结构，并且具备紧密结合的压力测量隔膜，实现了高过压安全性。
由于该压力表不锈钢材质且结构坚固耐用，非常适用于化学和加工工程领域。此外，它不仅可用于气体或液体介质，还适用于侵蚀性环境。
我们提供多种特殊材质的接液部件，如蒙乃尔或哈氏合金等。

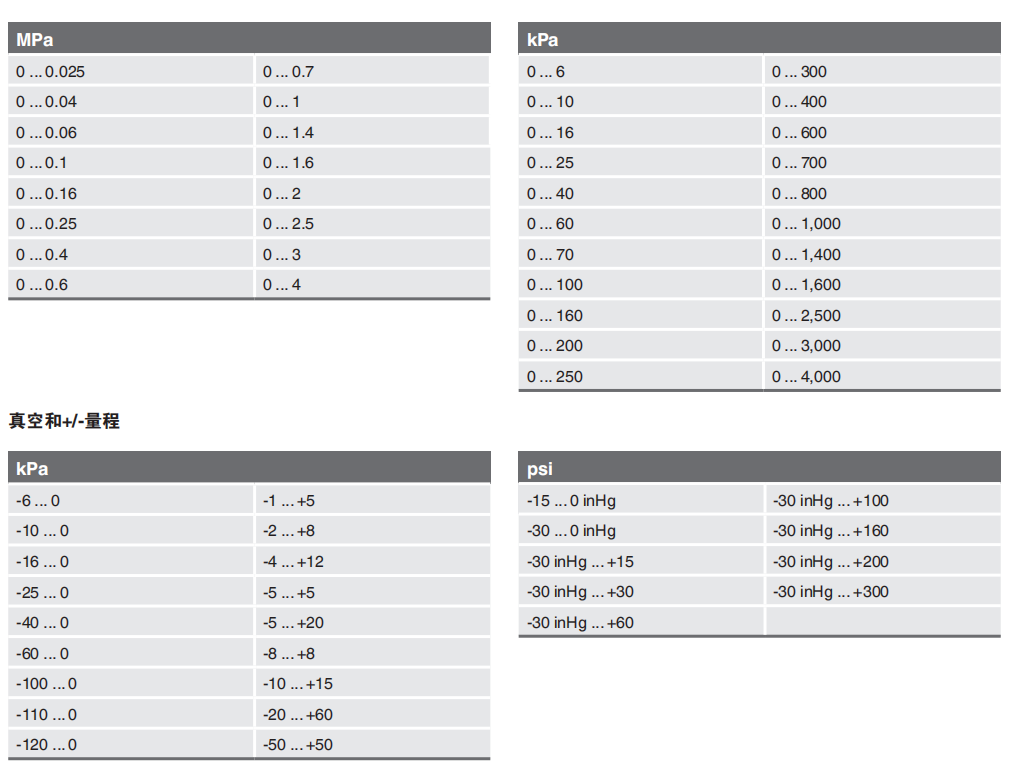

仪表的测量范围为0 ..6 kPa至 0...4 MPa [0 ..0.87到0 ...580 psi]，可满足广泛的应用要求。

应用

用于测量侵蚀性的、不粘滞和不结晶的气体和液态介质的压力，也适用于侵蚀性环境

监测泵和控制泵

监测过滤器

密封罐内的液位测量

功能特性

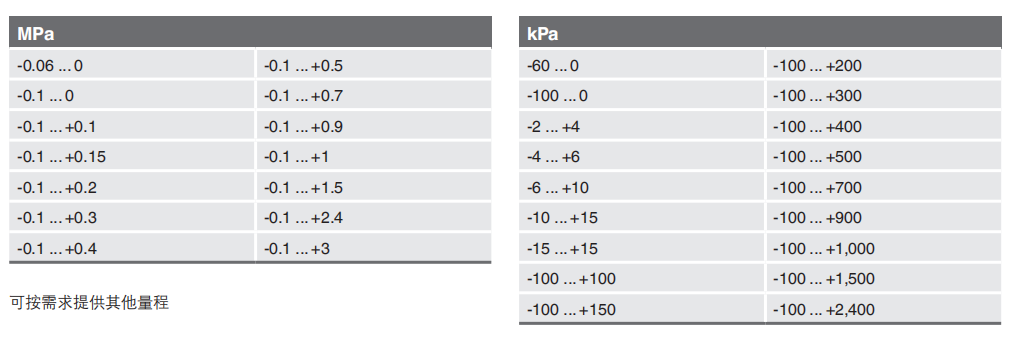

差压测量范围从-0.1..+3 MPa [-14.5 ..435 psi]到0 ...4 MPa [o ... 580psi

高工作压力(静压)和高过压保护，可选择

4 MPa[580 psi, 10 MPa[1450 psi], 25 MPa[3625 psi],40 MPa[5800 psi]和65 MPa[9425psi]

当压力变化率较大时，测量室中的传输液会对指示起到阻尼效果

型号73x.14:不锈钢系列

型号76x.14:使用特殊材料的版本

功能

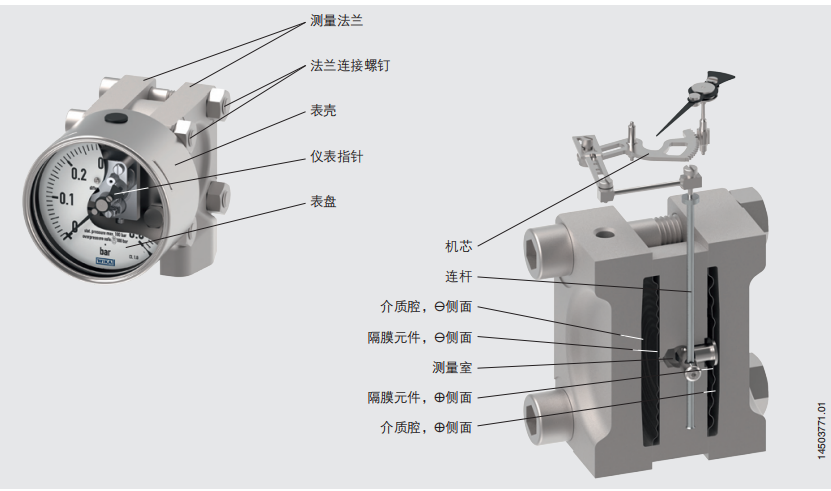

设计和工作原理

压力p1和p2作用在测量室的和侧。

每个介质腔通过一个隔膜元件与填充有传输液的测量室分开。

田侧和Θ侧之间的压差使Φ侧的隔膜偏转，并使传输液移位。

■所产生的偏转通过连杆传递给机芯。

■机芯将偏转转换成指针旋转。

过压保护

通过隔膜元件的带金属座的负载承受点，仪表可以承受额定压力为PN40..PN 650(4..65 MPa[580..9425 psi])的极高工作压力。
