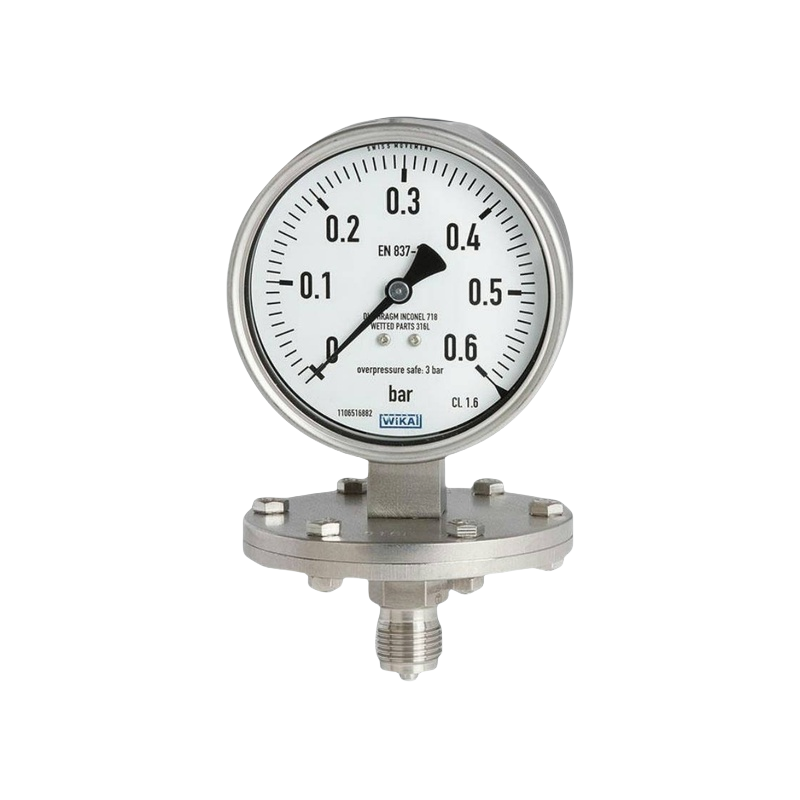

432.50, 433.50 隔膜压力表

隔膜式压力表更适用于低压测量。通过大工作表面的圆形、波纹膜片元件，可以可靠地测量小压力范围。
不锈钢制外壳和接液部件满足抗侵蚀性介质的高要求。对于特别高的阻力要求，压力腔体可采用多种特殊材料设计，如聚四氟乙烯、钽或哈氏合金。
对于高粘性、结晶或受污染介质的测量，建议使用敞开式连接法兰。与螺纹连接相比，敞开式连接法兰具有压力端口不会堵塞的优点。敞开式连接法兰上有附加的冲洗连接，可以很容易地清洗压力腔体。
从设计上看，带有隔膜元件的测量系统提供了很好的过压保护，因为隔膜可以获得上法兰的支撑作用。作为标准配置，这种隔膜式压力表可达到满量程值5倍的过载保护。作为可选项，可以实现更高的过载低风险要求。

应用

适用于过压低风险要求较高的测量点

带可充液外壳，可用于高动态压力负载或振动的应用场合(433.50型)适用于气体、液体和侵蚀性介质以及侵蚀性环境中

带开放式法兰的型号还可用于含固体颗粒和粘稠的介质

过程工业:化工、石化、发电站、采矿、沿海和离岸平台、环保技术、机械制造和一股设备建造

功能特性

不锈钢外壳和接液部件

多种特殊材料可选

高过载安全性，最高可达满量程值的10 倍过程连接螺纹，敞开式法兰

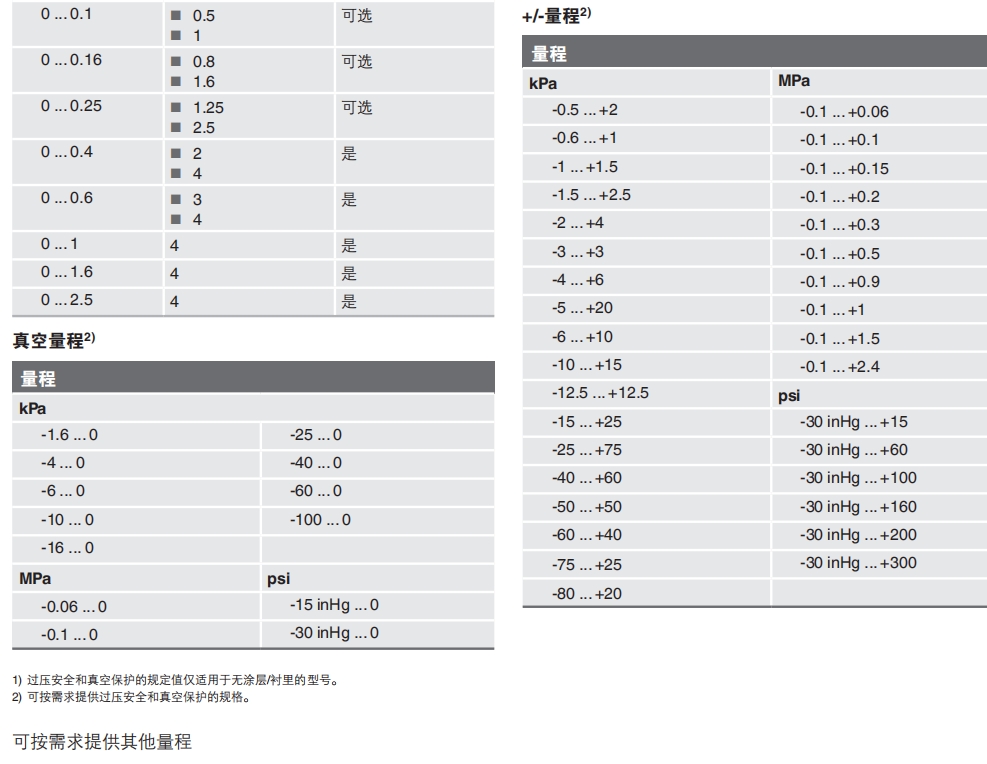

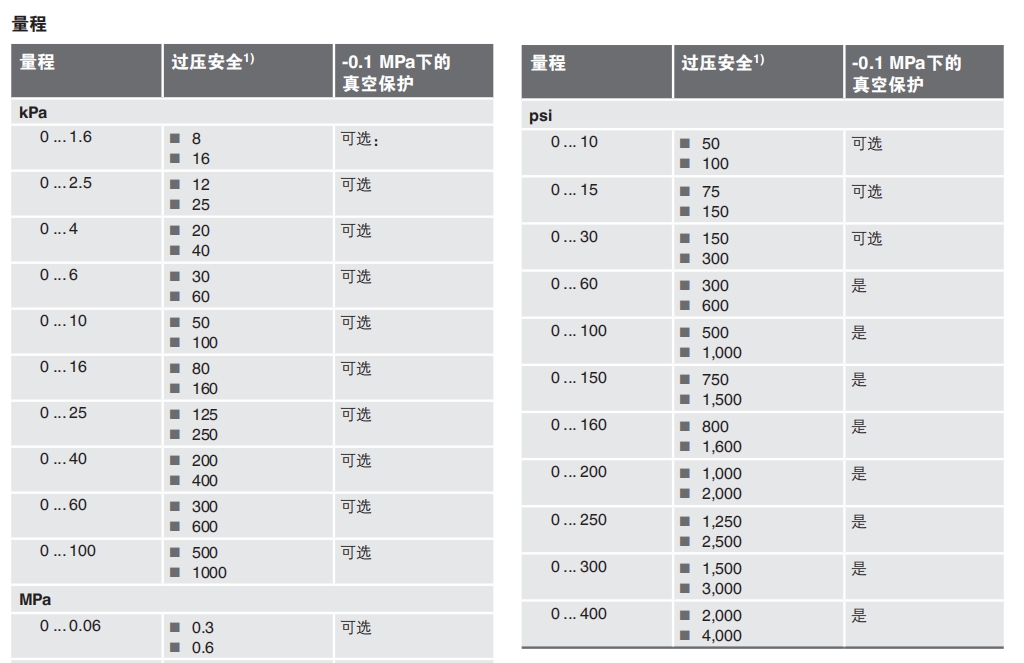

量程:0..1.6 kPa

功能

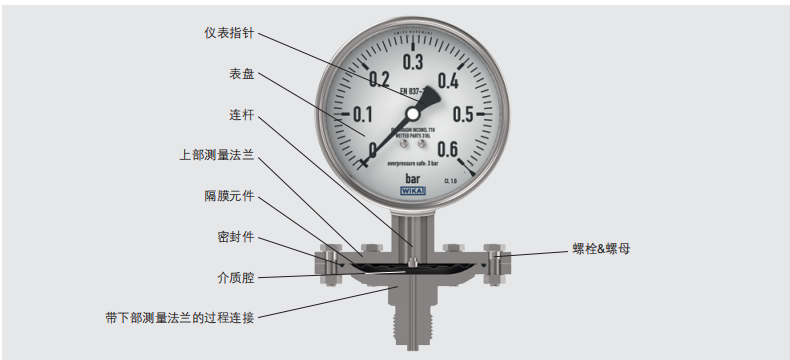

隔膜元件为圆形波纹膜片。其在两个法兰之间的边缘处夹紧在一起，并在一侧受到介质腔中的压力。所产生的挠曲通过连杆传递给机芯，并由仪表指针显示在表盘上。

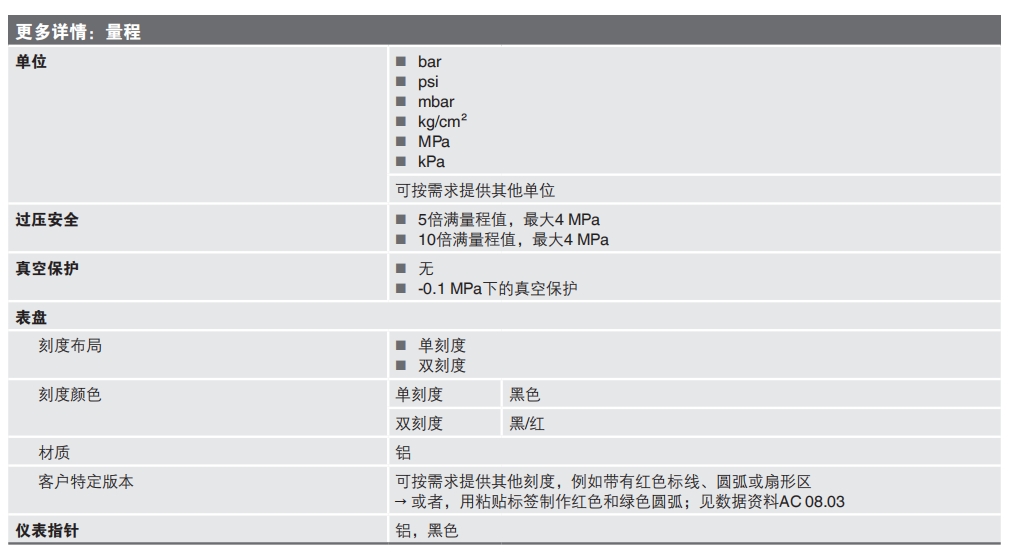

过压保护

隔膜元件具有相对较大的执行力，并且由于元件呈环形夹紧，与波登管相比，其对振动不太敏感。隔膜元件可以通过其负载支撑设计(过载时，隔膜元件紧贴在上部测量法兰面上)，承受高达满量程值10倍的更高过载保护，极大可达4 MPa。刻度范围0..0.4 MPa，且10倍的过压保护，可以耐受高达4 MPa的短期超压，并且准确性不受影响。

特殊介质版本可以集成更大的压力端口、敞开式连接法兰和冲洗选项，用于测量高粘度、受污染或结晶介质。

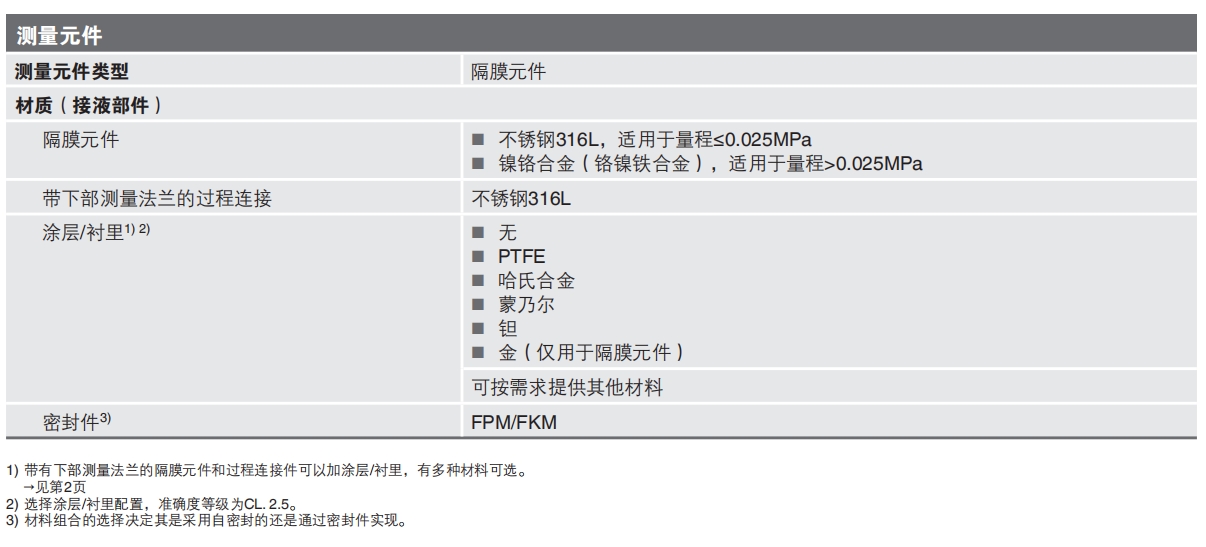

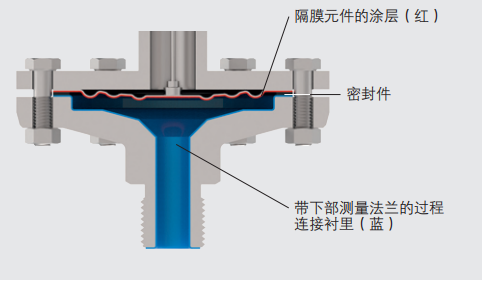

接液部件的涂层/衬里

通过为接液部件选择涂层/衬里，仪表也可用于侵蚀性极强的介质。适用于此的材料可以选择仅用于隔膜元件，或者以可自由组合的方式与带下部测量连接的过程连接一起使用。材料组合的选择决定其是采用自密封的还是通过密封件实现。
