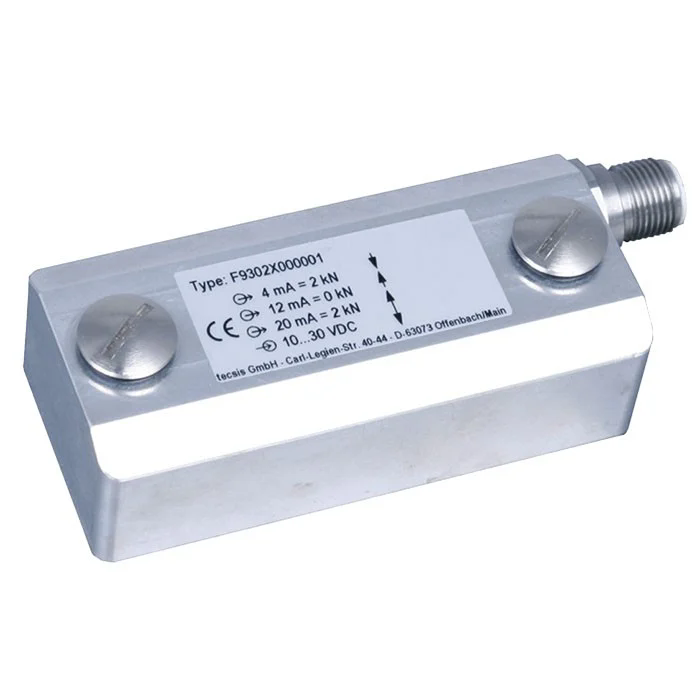

型号 F9302 应变式力传感器 （量程高达 1,000 μe）

描述
应变式力传感器可用来测量设备本身某些大的部件在受到外力变形时产生的应变。该传感器可直接通过螺纹安装在被测部件上。校准后，设备将获得力传感器的特性，应变通过摩擦力从部件传递到应变式力传感器。

由于采用了上述的追溯安装方式，且所需空间较小，因此该类型传感器是一种用于力和载荷控制的通用型多功能传感器。应用实例包括大型机械和钢结构中的大负荷测定。在扎压机和冲压机的机械制造中，尤其如此。

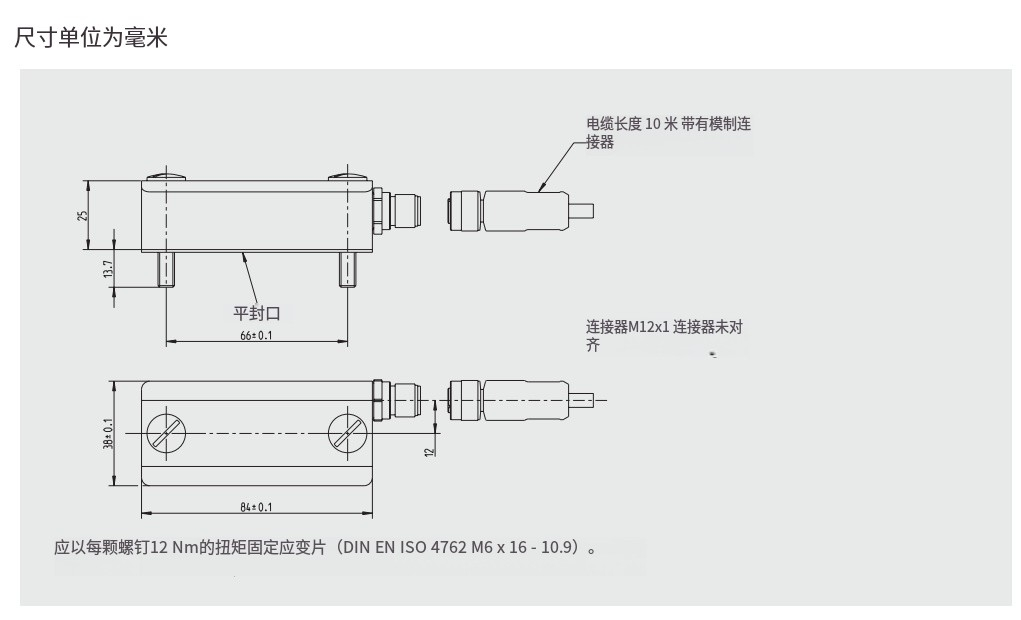

应变式力传感器可用来测量拉伸或压缩在1.0‰内的应变并且可以达到满量程测量精度2%。用户可通过两个螺栓将传感器固定在被测部件的受力延伸段。传感器内置集成了放大器， 用户可通过控制信号轻松调整变形体/应变式力传感器组合。
F9302应变式力传感器的核心部件为一个7毫米的薄膜传感芯片， 在如此小的空间里，该芯片集成了带有温度补偿惠斯通电桥电路。该力传感器符合EN 61326电磁兼容规范， 该产品配有数字可编程放大器，可以按特定应用进行参数预设。如果需要，用户可以获取带有测量范围选择的版本。应变式力传感器可用于静态或动态力值测量。

描述

应变式力传感器可用来测量设备本身某些大的部件在受到外力变形时产生的应变。该传感器可直接通过螺纹安装在被测部件上。校准后，设备将获得力传感器的特性，应变通过摩擦力从部件传递到应变式力传感器。

由于采用了上述的追溯安装方式，且所需空间较小，因此该类型传感器是一种用于力和载荷控制的通用型多功能传感器。应用实例包括大型机械和钢结构中的大负荷测定。在扎压机和冲压机的机械制造中，尤其如此。

应变式力传感器可用来测量拉伸或压缩在1.0‰内的应变并且可以达到满量程测量精度2%。用户可通过两个螺栓将传感器固定在被测部件的受力延伸段。传感器内置集成了放大器， 用户可通过控制信号轻松调整变形体/应变式力传感器组合。

F9302应变式力传感器的核心部件为一个7毫米的薄膜传感芯片， 在如此小的空间里，该芯片集成了带有温度补偿惠斯通电桥电路。该力传感器符合EN 61326电磁兼容规范， 该产品配有数字可编程放大器，可以按特定应用进行参数预设。如果需要，用户可以获取带有测量范围选择的版本。应变式力传感器可用于静态或动态力值测量。

应用

注塑机

冲压机和压花机

钢构及大型罐体支撑架

特种车辆

工程机械

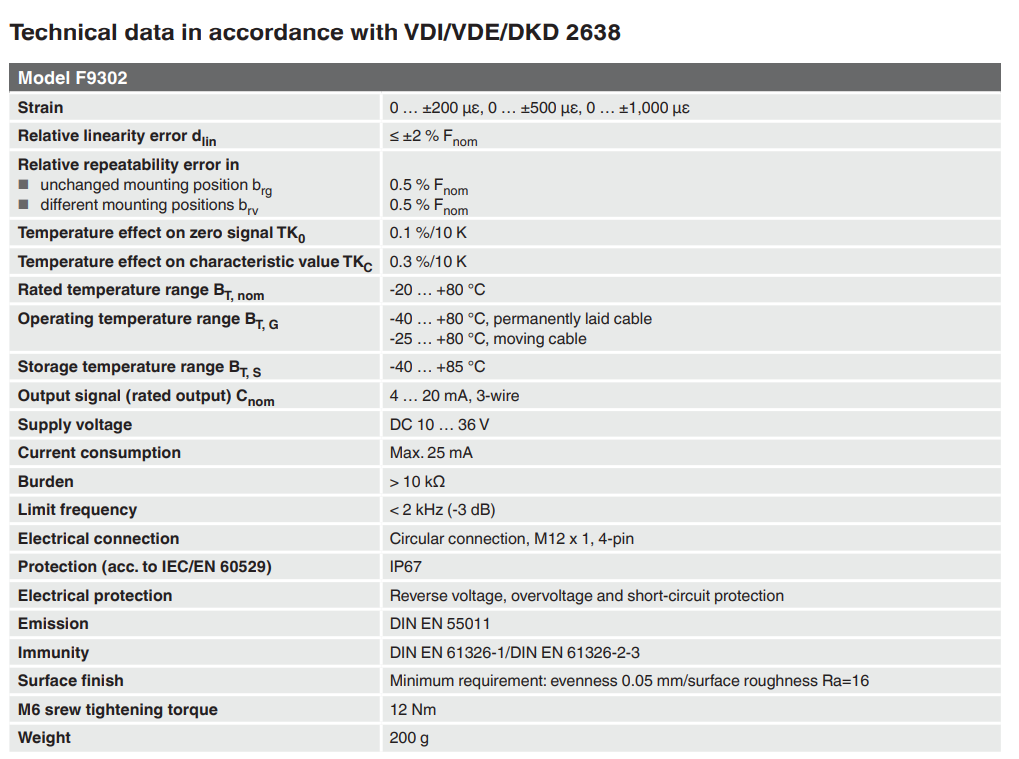

功能特性

量程范围从0 ... 200 με至最高0 ... 1,000 με

长期稳定性好，抗冲击，抗震，重复性好

易改造，易安装

适用于户外苛刻环境（防护等级IP67）

相对线性误差：< 2% F_nom
