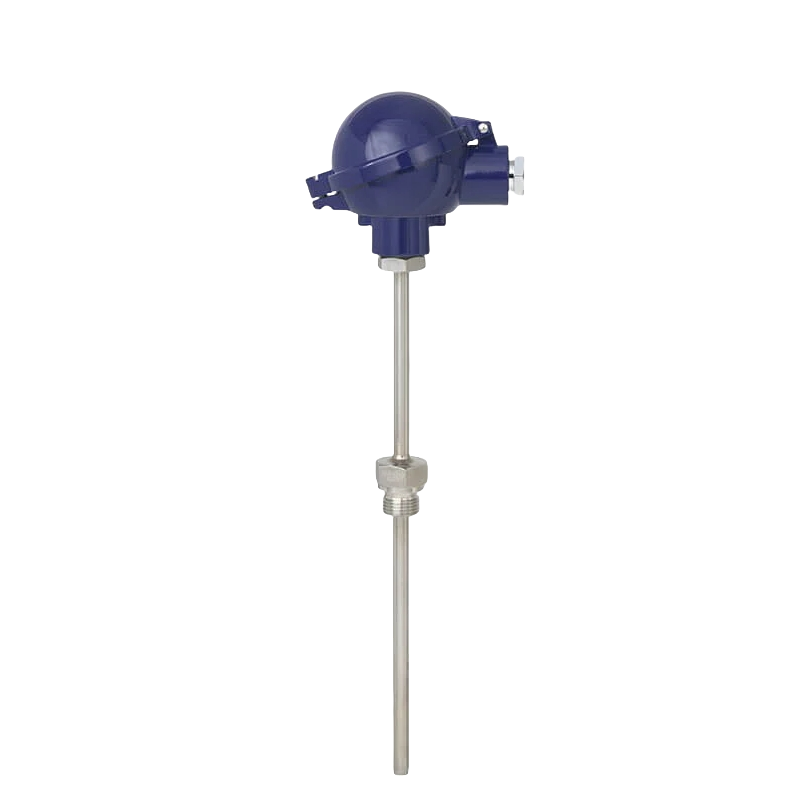

螺纹式热电阻温度计带保护套管型号TR10-C

TR10-C型电阻温度计可以通过螺纹直接与过程连接，主要应用于容器和管道连接。
TR10-C型电阻温度计可以通过螺纹直接与过程连接，主要应用于容器和管道连接。不必将整个温度计从过程介质中拿出来就可以实现测量探杆的替换。这使得设备在操作和运行过程中，或在维修时，检测和更换成为可能。选择标准长度的测量探杆交货期短，更有利于客户作零部件的购买和库存。

型号TR10-C带护套

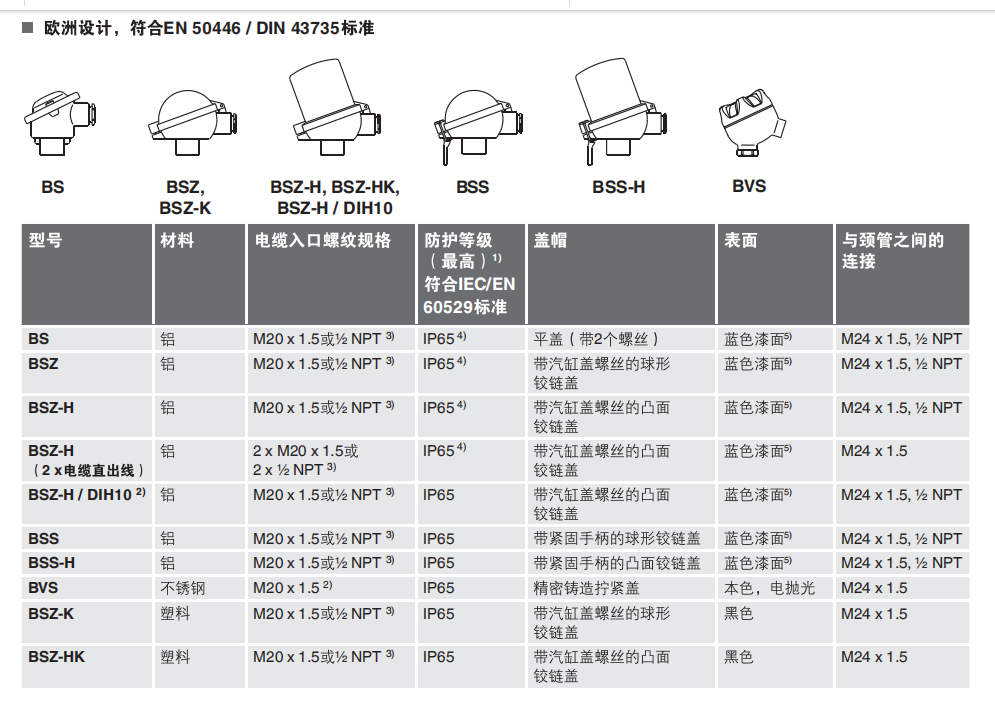

插入深度、过程连接、护套设计、接线盒、传感器的类型和数量、准确度、连接形式等都可以根据各自应用进行选择。

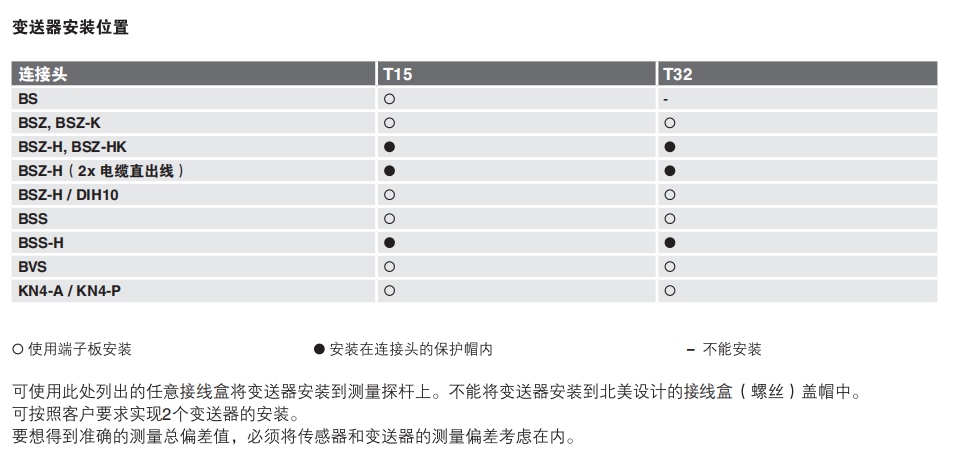

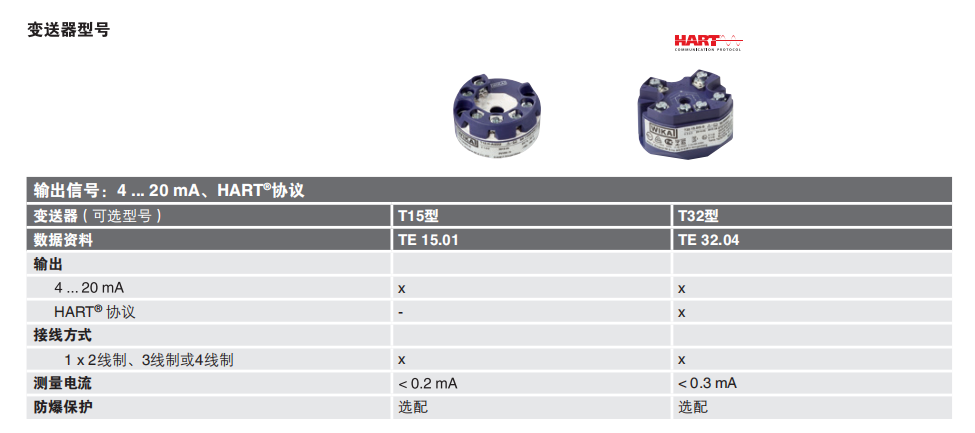

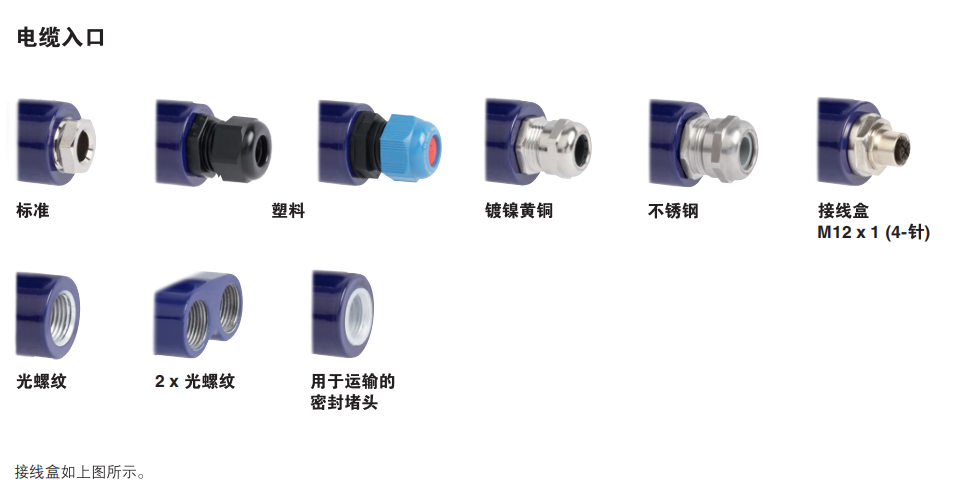

现有多种防爆认证可供选择。另外，TR10-C接线盒内部可以装配上威卡(WIKA)模拟或数字温度变送器。

应用

■机械、设备以及容器制造

■能源技术和电厂

■化工

■食品和饮料行业

■卫生、供热和空调技术

功能特性

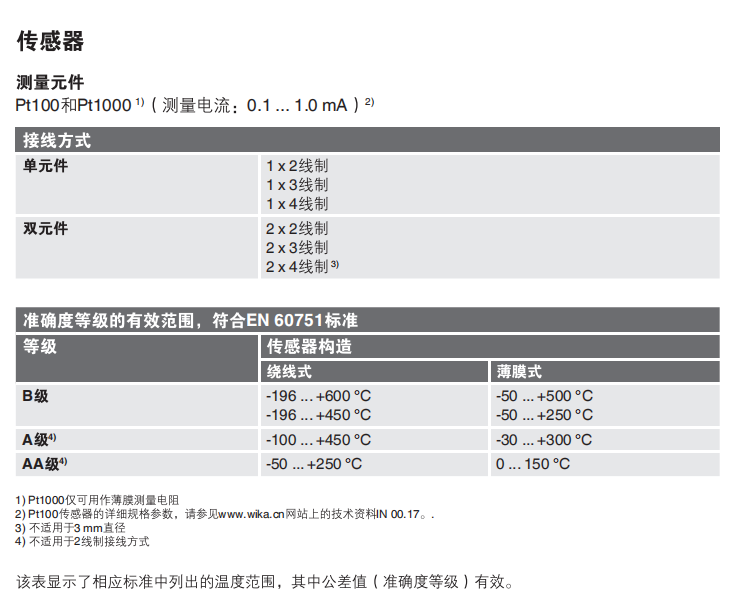

■传感器范围：-196...+600℃(-320...+1,112°F)

■包括TW35装配式护套

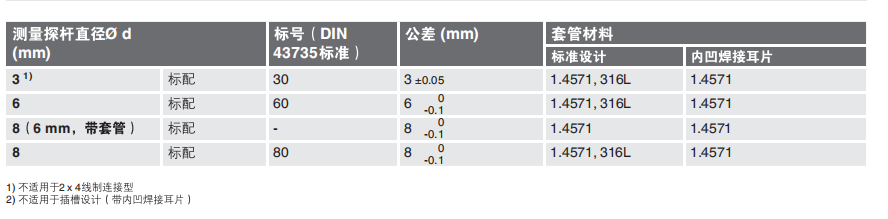

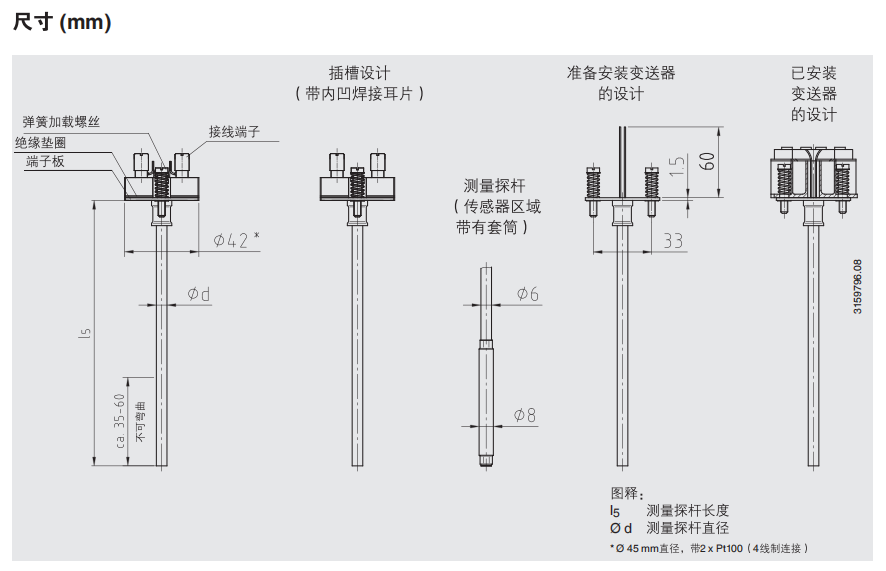

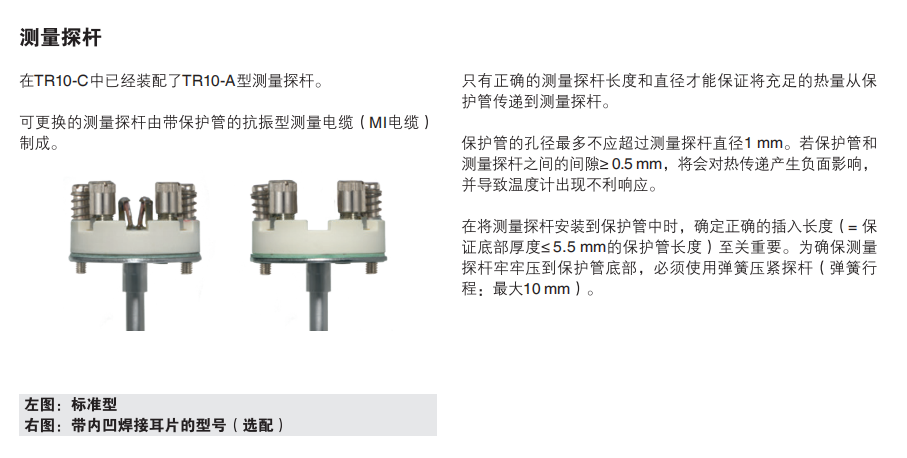

■带有弹簧的测量探杆(可替换)

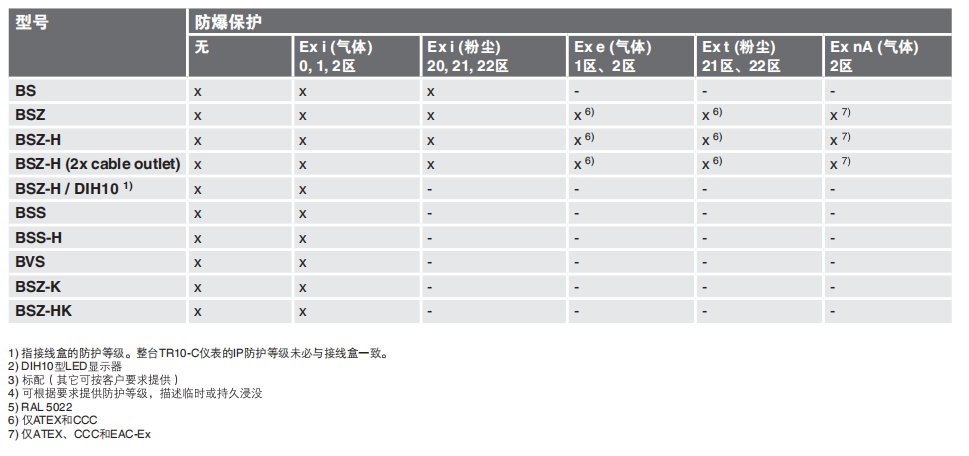

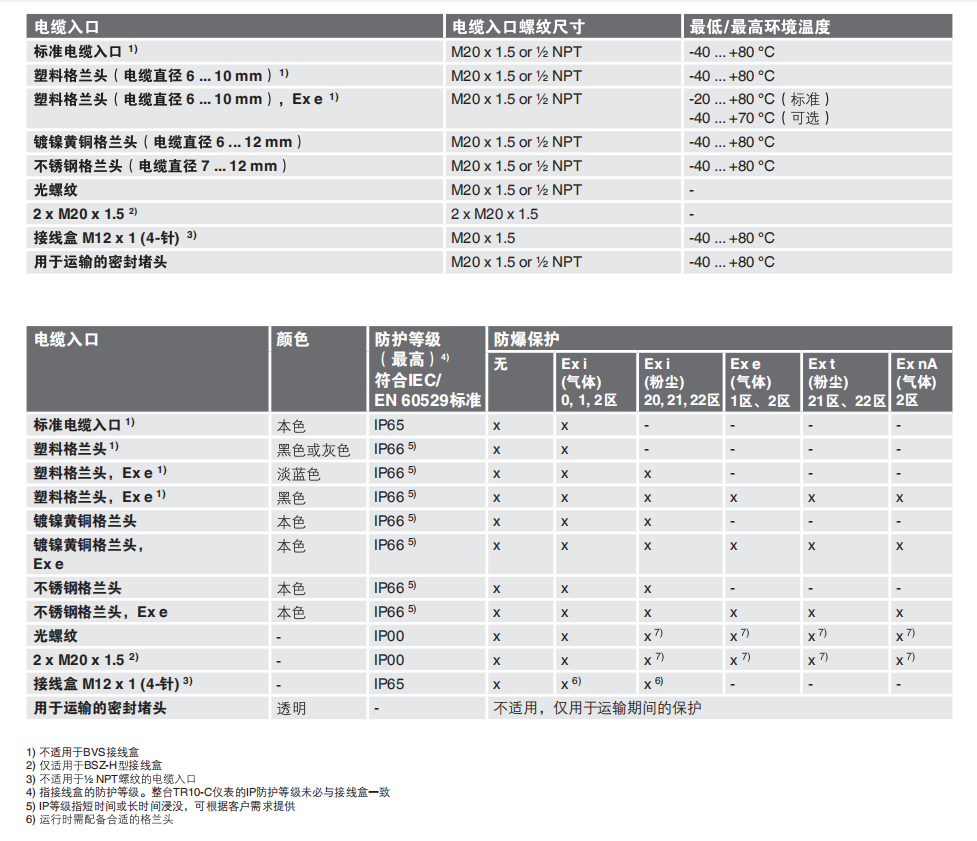

■防爆(选项)

容许功率Pmax和容许环境温度请参见危险区域认证或产品使用说明。

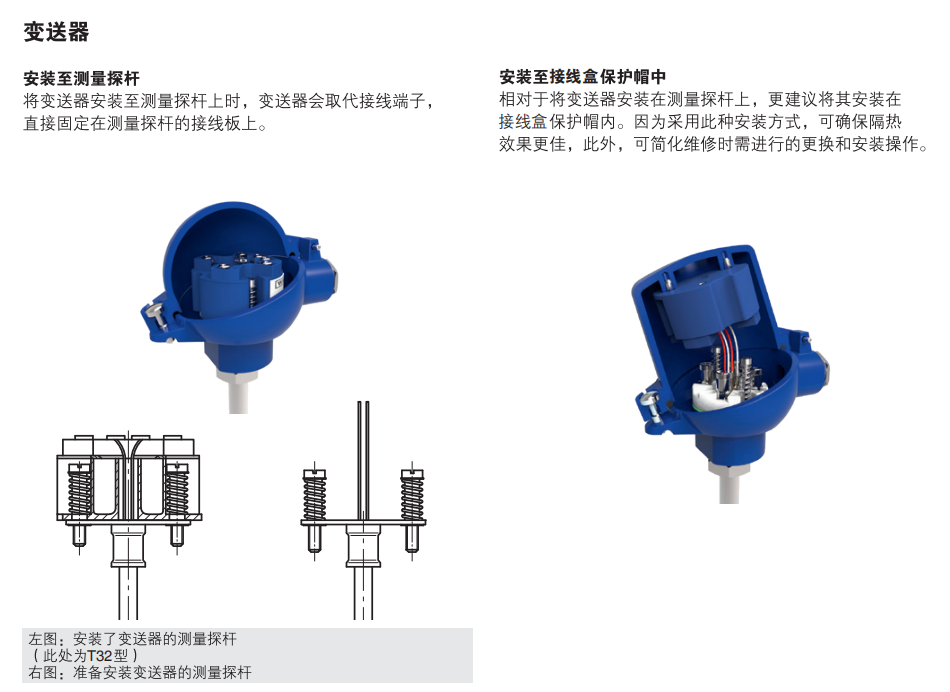

变送器具有其自身的危险区域证书。内置变送器的容许环境温度范围可查阅相应的变送器操作手册和认证。

功能安全性(选项)带T32型温度变送器

在安全性至为关键的应用中，考虑整个测量链的参数。SIL认证可对装置所能达到的风险削减效果进行评估。

TR10-C热电阻温度计与适当的温度变送器(比如经过TÜV认证的SIL型T32.1S,适用于符合IEC 61508标准的防护系统)配合，可用作具备功能(SIL2级)的传感器。

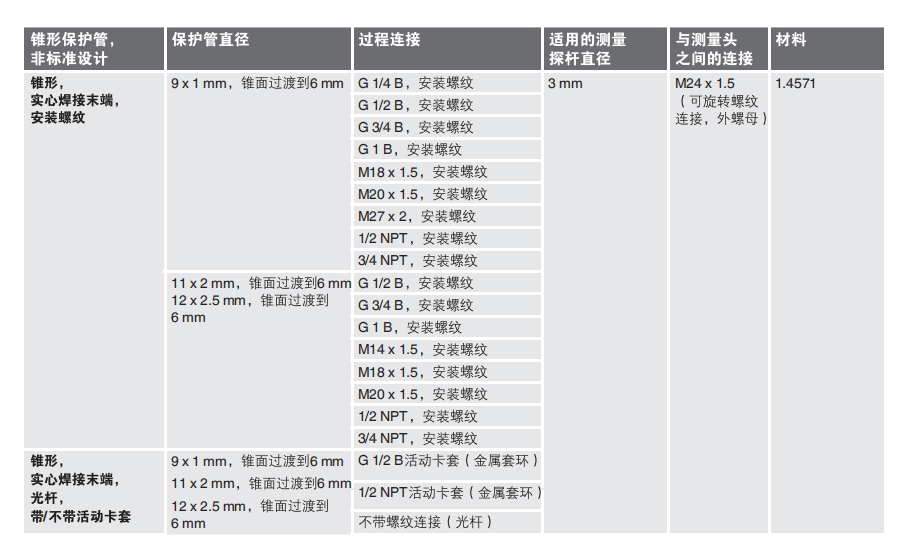

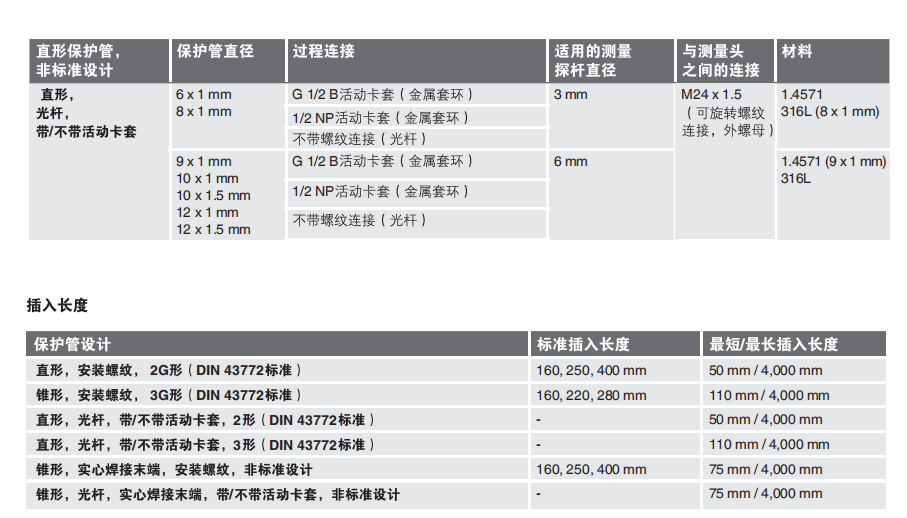

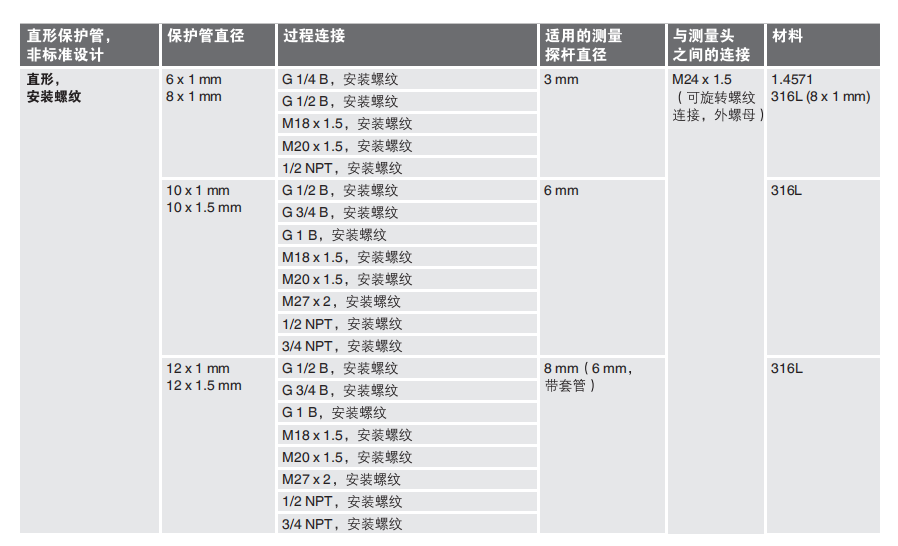

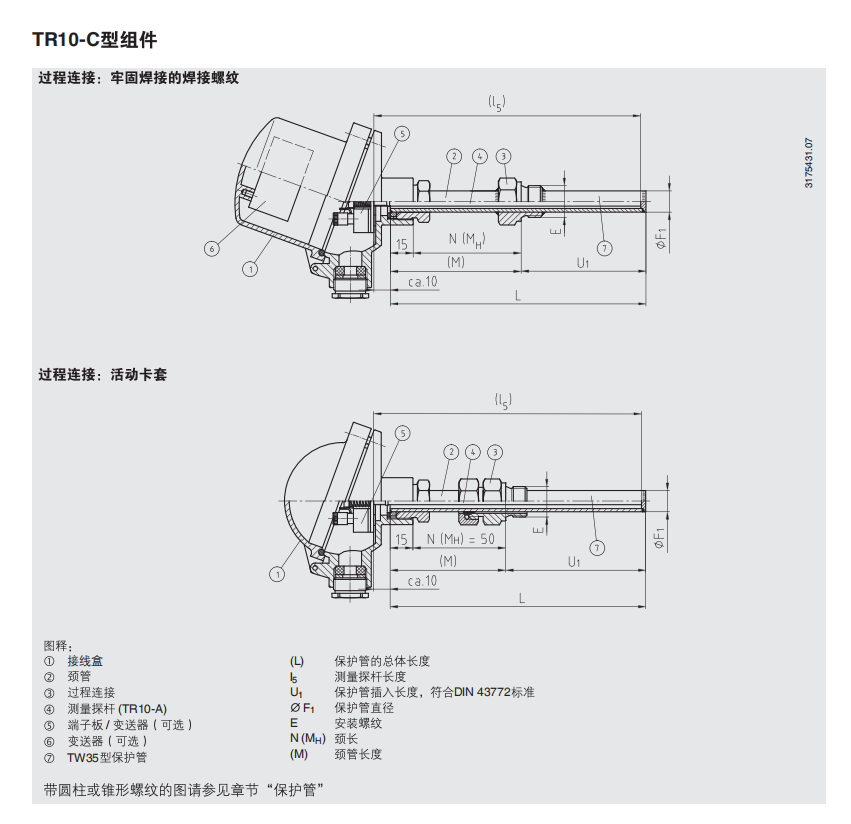

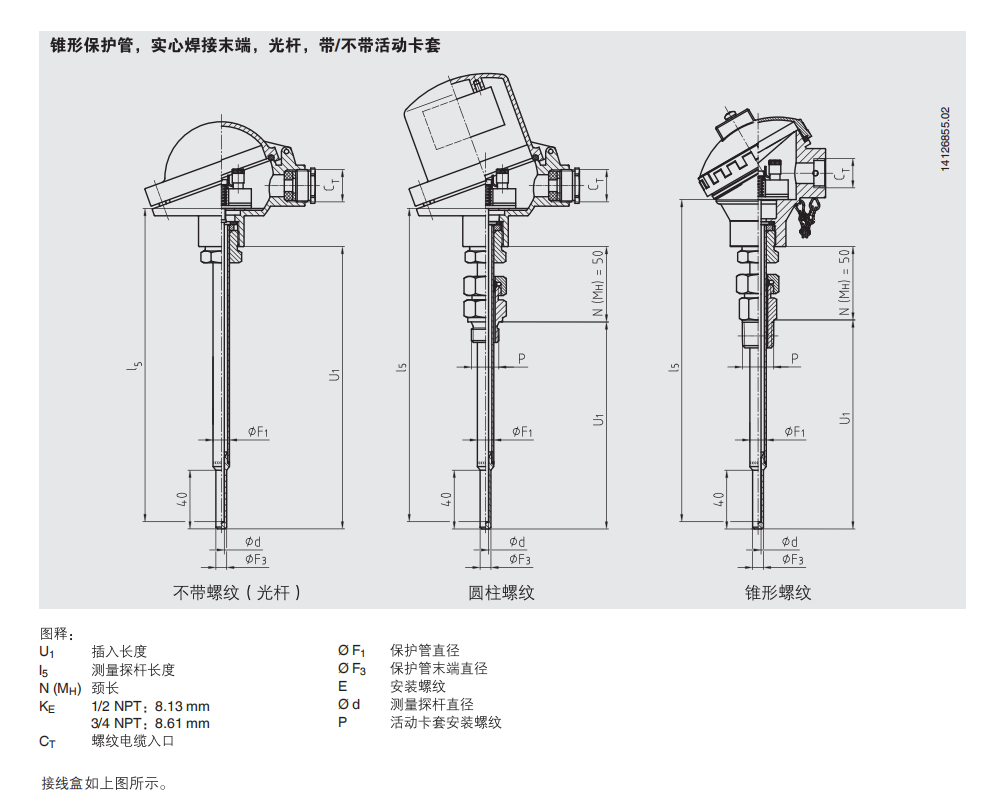

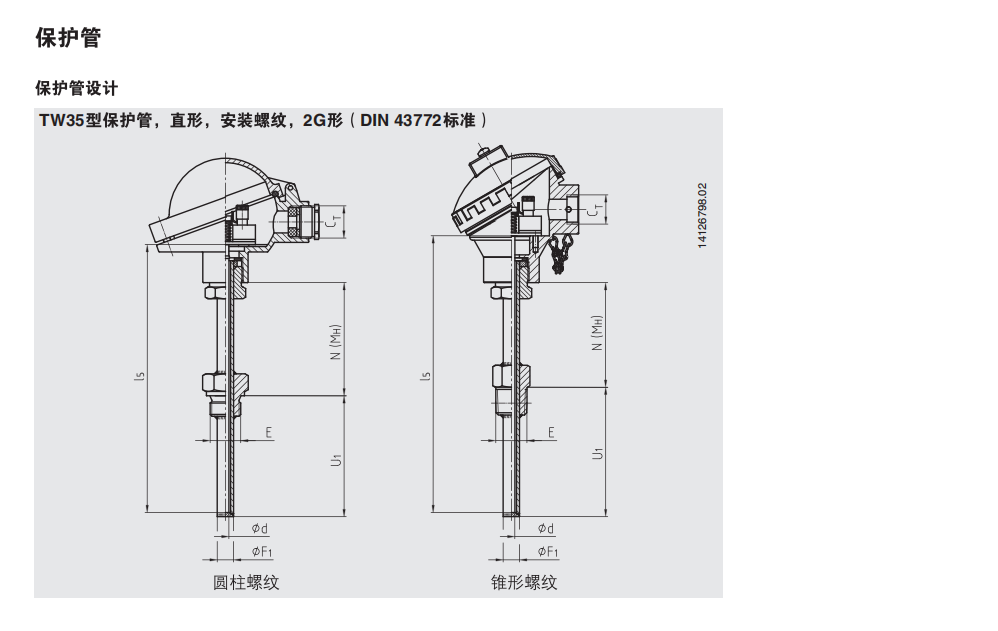

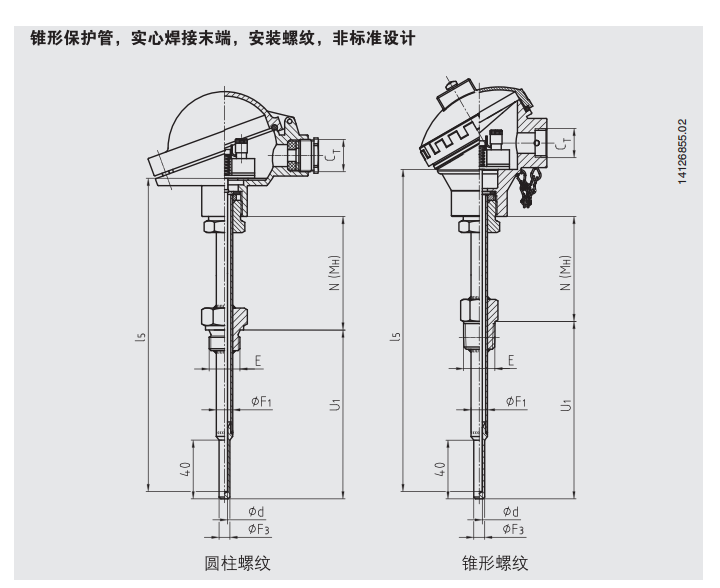

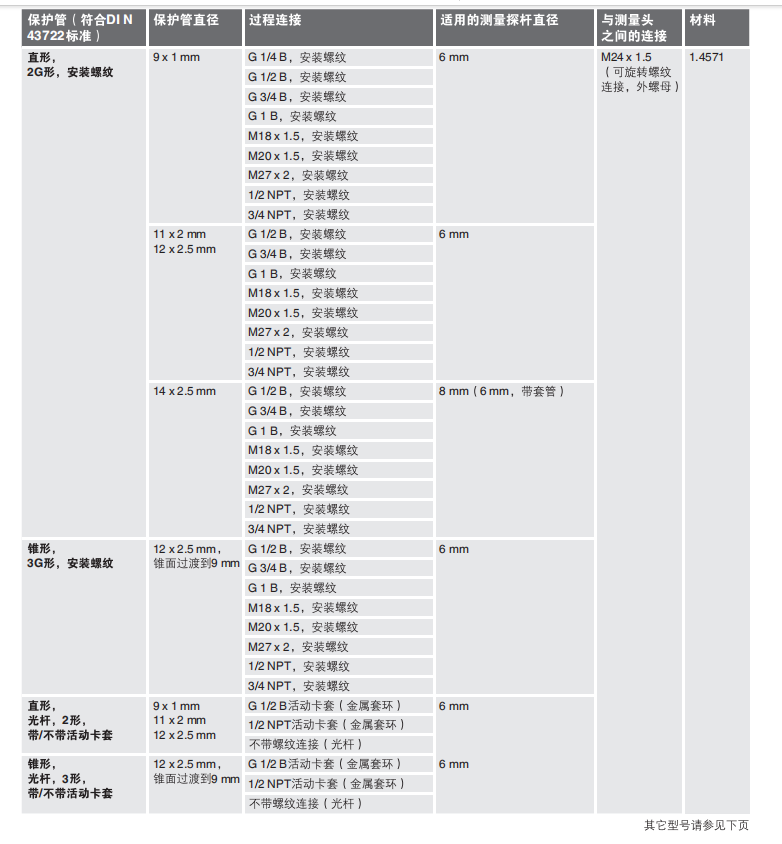

保护管设计

保护管由拉制管和一个焊接底部组成，能够使用旋转螺纹连接(外螺母)拧到连接头内。将外螺母拧松后，可将连接头和电缆出口调节到想要的位置。在出厂时，过程连接已按照客户规格要求焊接就位。这样就能确定插入长度。使用符合DIN标准的插入长度。

在过程介质中的浸入深度应该至少是保护管外径的10倍。

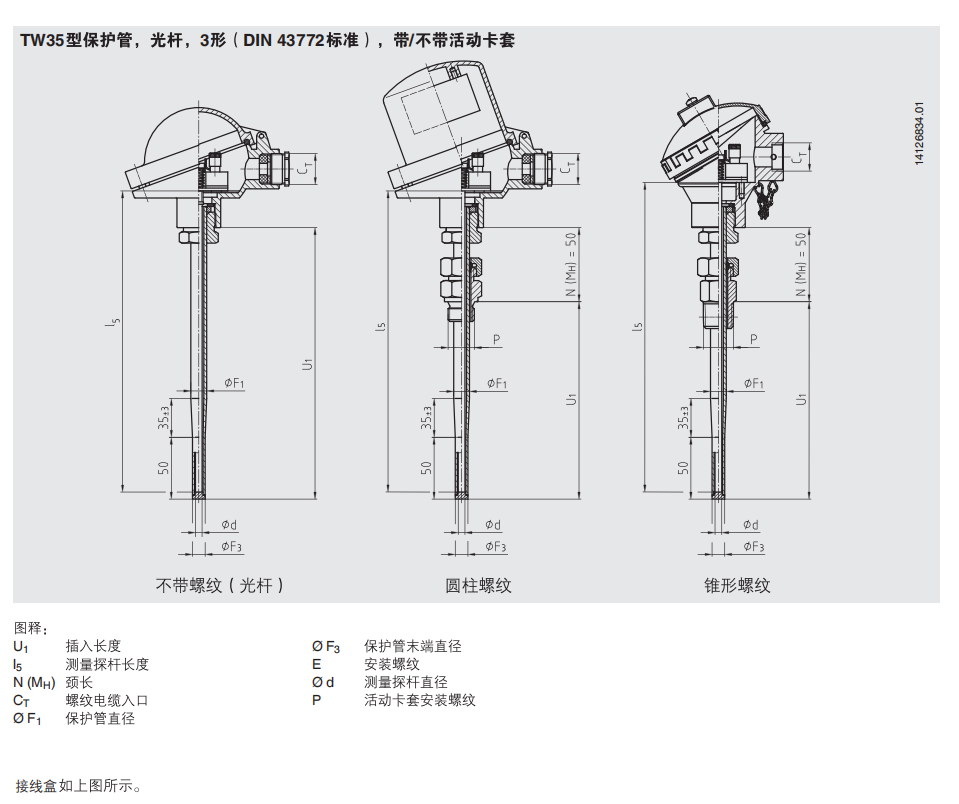

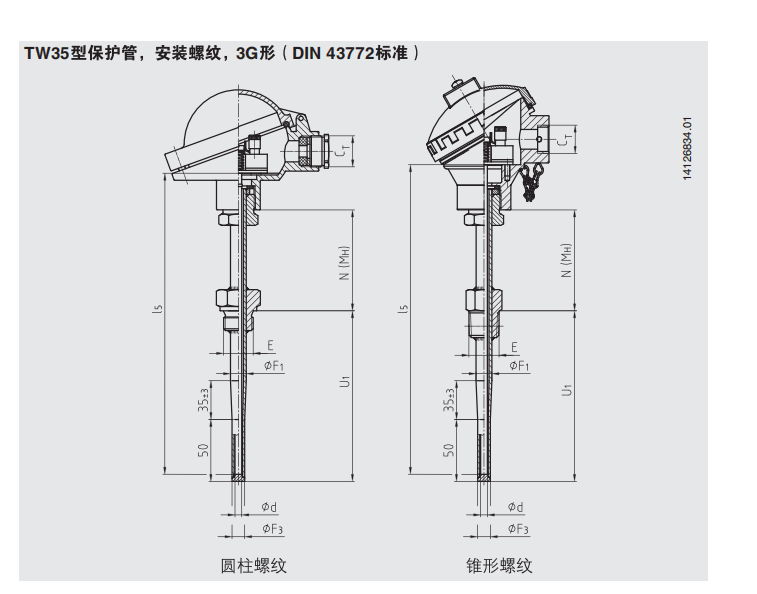

对于更换需求，使用TW35型保护管。
