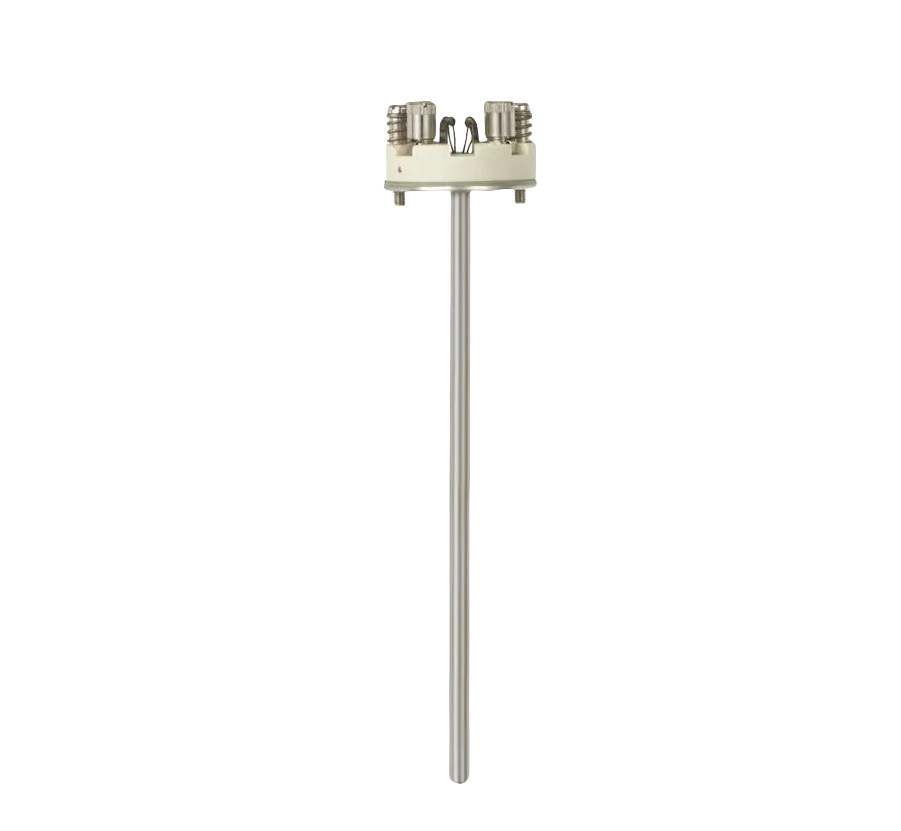

热电阻温度计 型号 TR10-A

根据DIN 43735设计标准，热电阻温度计测量探杆安装在保护装置中，无护套保护的情况只建议在特殊情况下使用。这些测量探杆由可弯折的矿物绝缘电缆制成。感温元件位于测量探杆底部。这种形式带有装载弹簧，确保测量探杆和护套底部有良好的接触。

描述

根据DIN 43735设计标准，热电阻温度计测量探杆安装在保护装置中，无护套保护的情况只建议在特殊情况下使用。这些测量探杆由可弯折的矿物绝缘电缆制成。感温元件位于测量探杆底部。这种形式带有装载弹簧，确保测量探杆和护套底部有良好的接触。

除了DIN形式外，客户要求的特殊形式也是可以的，比如：

■不同的测量探杆长度(也可以是中间长度)

■端部安装套管，可用于不同内径的护套

■无接线块

■带变送器

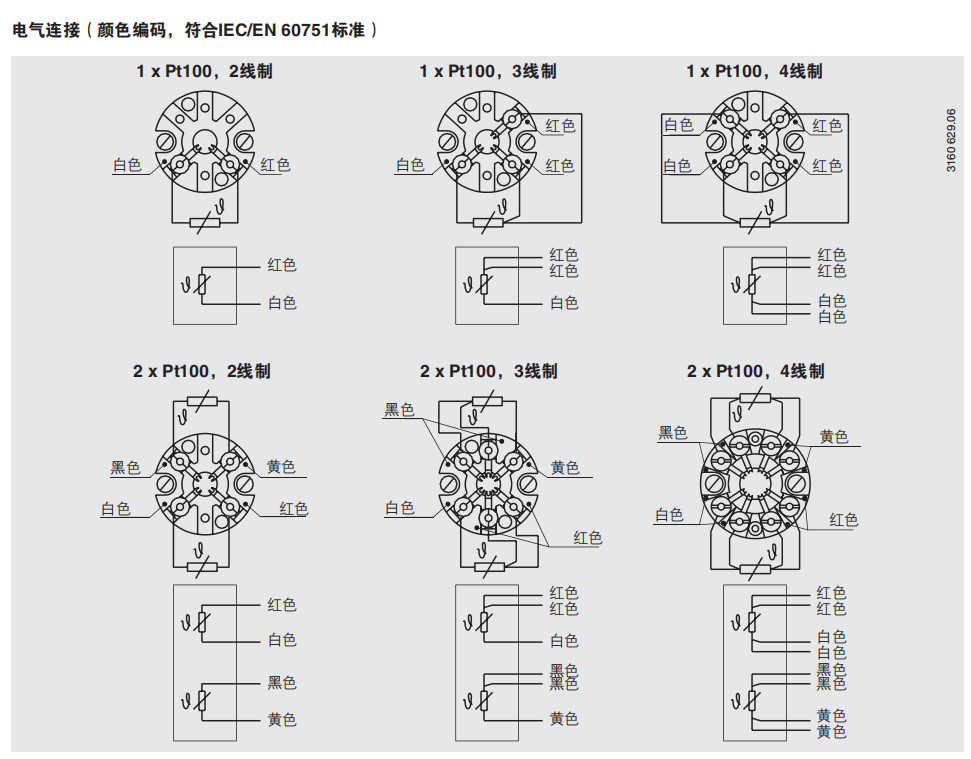

测温元件的种类和数量、准确度与连接方式都是可以定制选择以适用于不同的应用。

TR10-A具有多种防爆认证版本可供选择。

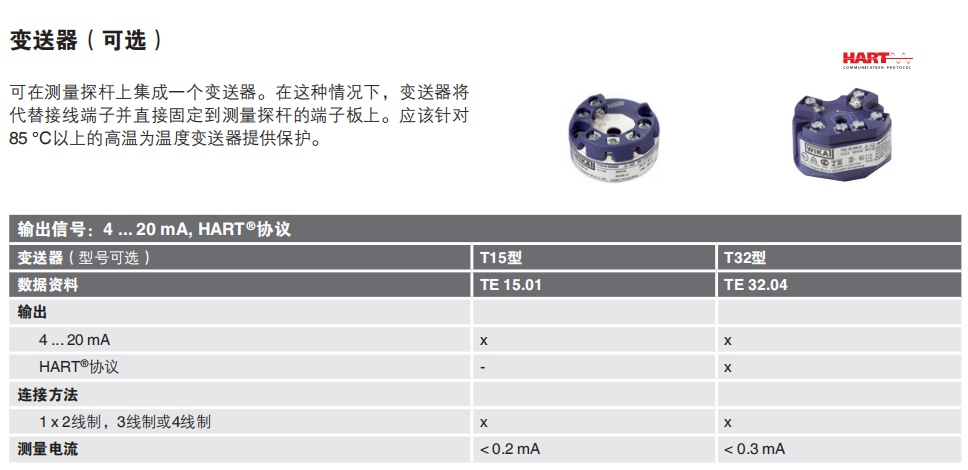

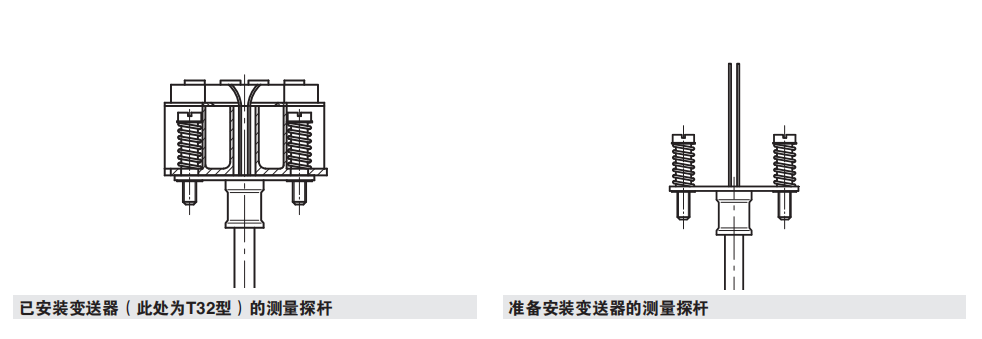

此外，我们还提供不带接线块的测量探杆，可以直接安装变送器，从而进一步完善了该系列测量探杆的应用范围。用户也可以选配威卡(WIKA)模拟式或数字变送器。

应用

■便于维修时替换探杆

■适用于所有工业和实验室的应用

功能特性

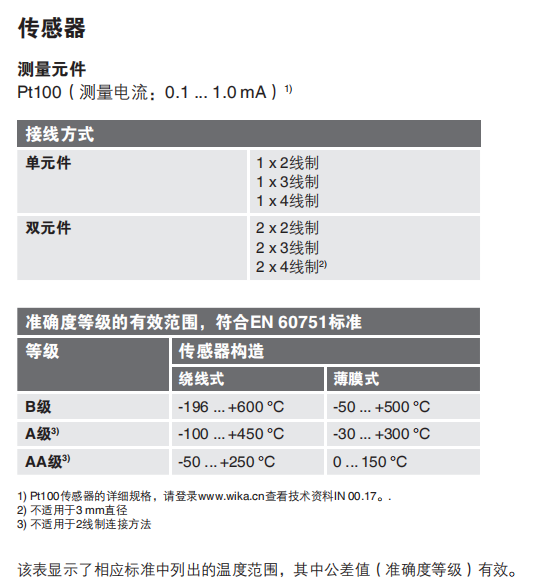

■传感器范围：-196...+600℃(-320...+1,112°F)

■矿物铠装绝缘电缆制成

■可集成功能保护(SIL)的T32温变模块

■可弹式结构设计

■可提供多种认证的防爆型

防爆保护(选项)

容许功率Pmax和容许环境温度请参见EC型式检验证书、Ex证书或产品使用说明。

注意：

根据具体类型的不同，当测量探杆被集成到TR10-B、TR10-C、TR10-F或TR81热电阻温度计时，可以用在不同的防爆应用中。配合适当的防护接头可实现在粉尘Ex防爆区域的应用。

如果没有适当的防护外壳，不允许将TR10-A型测量探杆用在危险区域内!

功能保护(选项)带T32型温度变送器

在安全性至为关键的应用中，考虑整个测量链的保护参数。SIL认证可对保护装置所能达到的风险削减效果进行评估。

所选TR10-A测量探杆与适当的温度变送器(比如T32.1S,经过TUV认证的SIL型产品，适用于符合IEC 61508标准的防护系统)相配合，可用作具备保护功能的传感器。

相匹配的护套有助于轻松拆卸测量探杆以进行校准。匹配的测量点包括一个护套、一个温度计(内置TR10-A测量探杆)和一个按照IEC 61508标准开发的T32.1S变送器。这样的测量点能提供可靠性和长使用寿命。

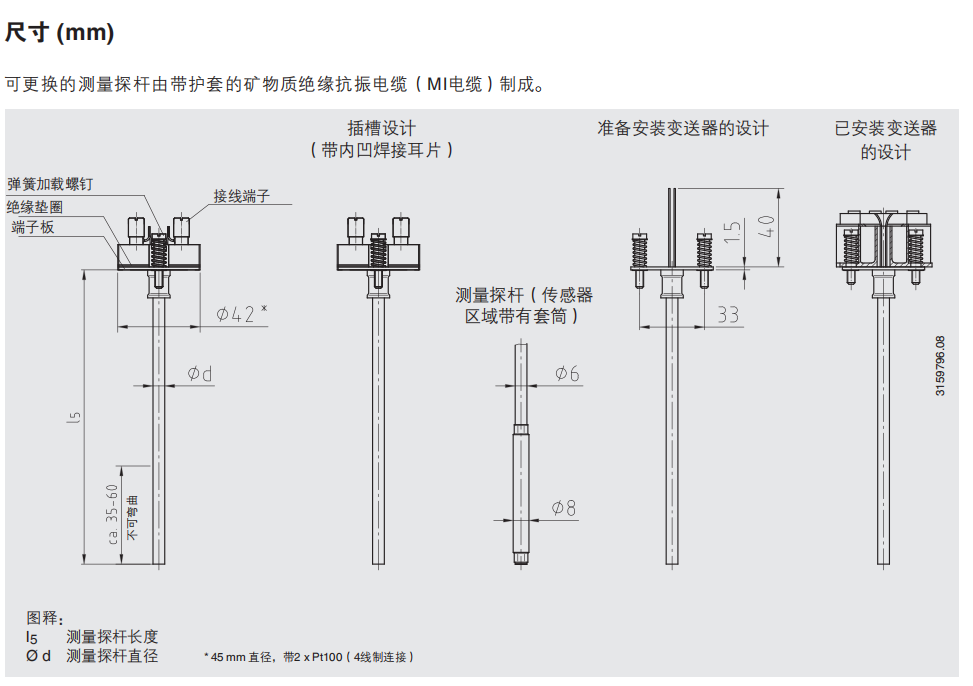

只有正确的测量探杆长度和直径才能保证将充足的热量从护套传递到测量探杆。

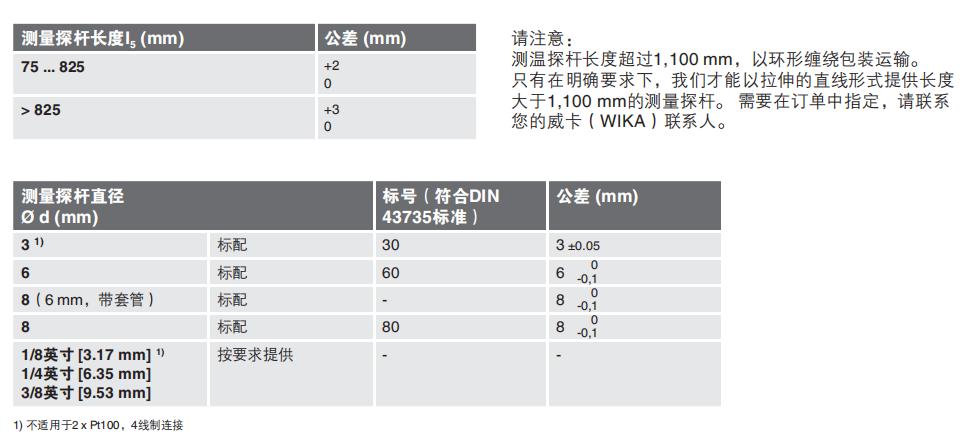

护套的孔径极多不应超过测量探杆直径1mm。若护套和测量探杆之间的间隙>0.5 mm将会对热传递产生负面影响，并导致温度计的响应时间变慢。

在将测量探杆安装到护套中时，确定正确的插入长度(=保证底部厚度≤5.5 mm的护套长度)至关重要。为确保测量探杆牢牢压到护套底部，使用弹簧压紧探杆(弹簧行程：最大10 mm)。
