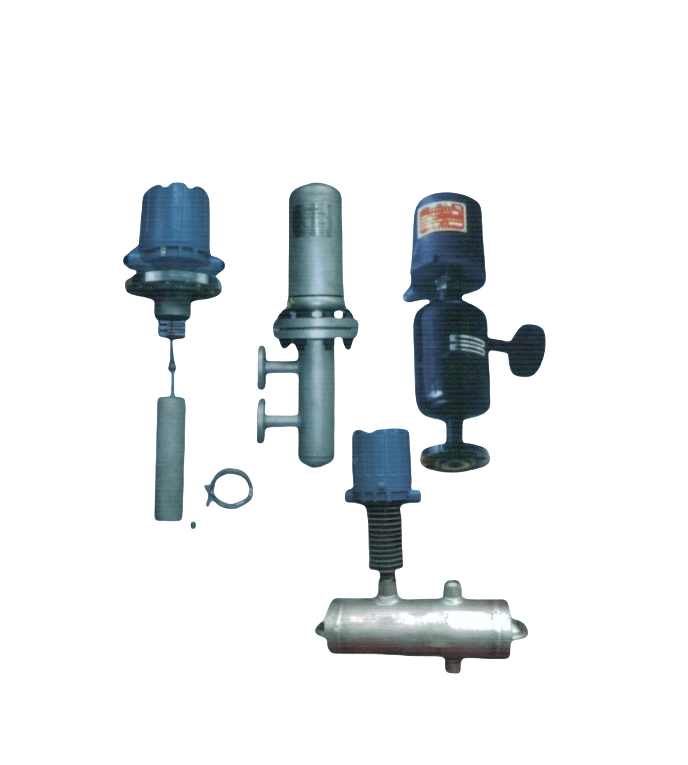

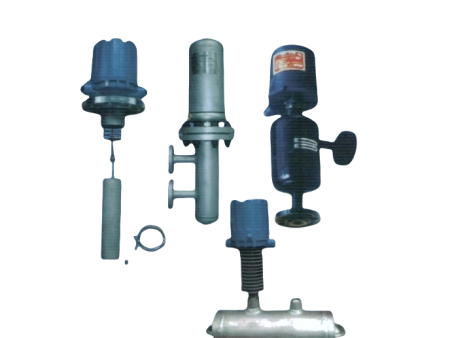

UQK-66系列浮球液位控制器

UQK-66系列浮球液位控制器是适用于工业生产过程中敞开、承压或高温容器内的液位控制。UQK-66BT液位控制器主要用于发电行业，测量和控制汽包水的液位。控制器分防爆和非防爆两大类。具有使用性能可靠、安装方便之优点。UOK-66系列浮球液位控制器是不适用于粘度过大、容易结晶及对不锈钢有腐蚀作用的介质。

工作原理

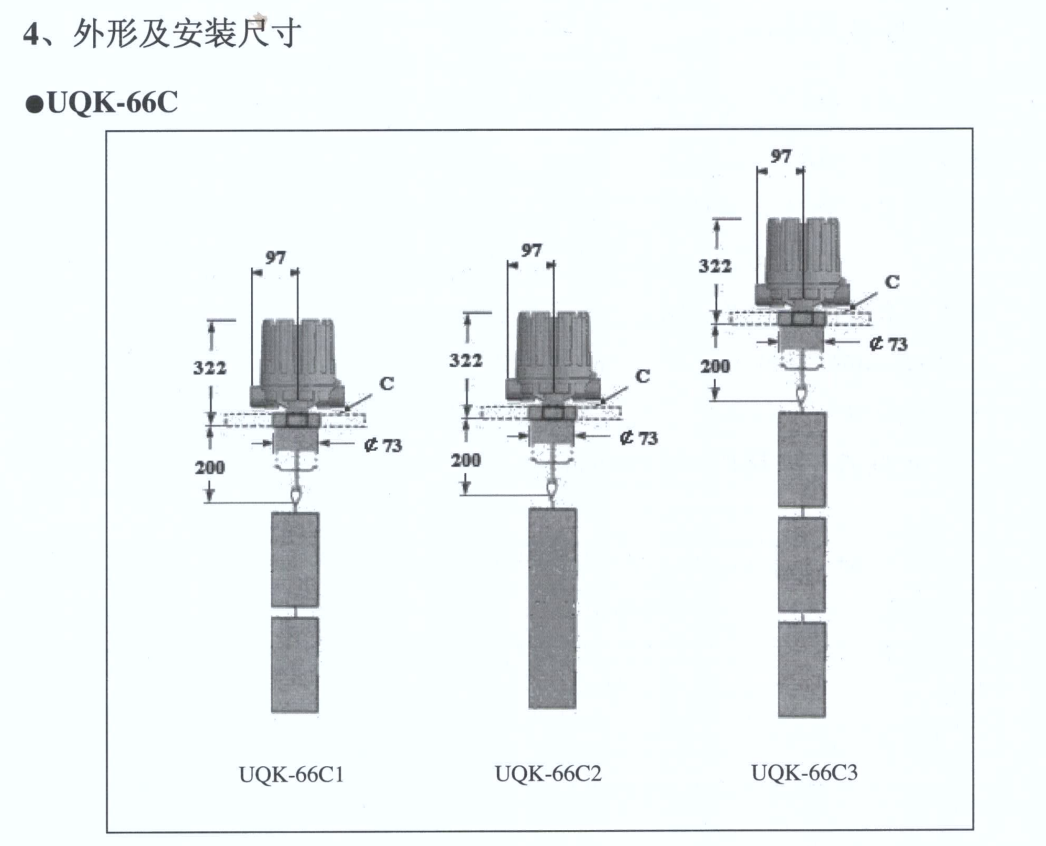

UQK-66C

浮子通过吊索悬于拉簧上，(浮子实际是沉筒)，当液位升高后，改变了浮子所受浮力，使拉簧受力变化向上位移，导致与其连接的铁芯同磁钢作用，联动开关动作，由此可见液位的变化必经浮子转化为浮力的变化，才会推动微动开关动作。液位只有在浮子所在区域变化才造成浮子的变化，在两个浮子中间的区域浮力几乎不变，因此可以通过调节两浮子间距离来获得大的切换差

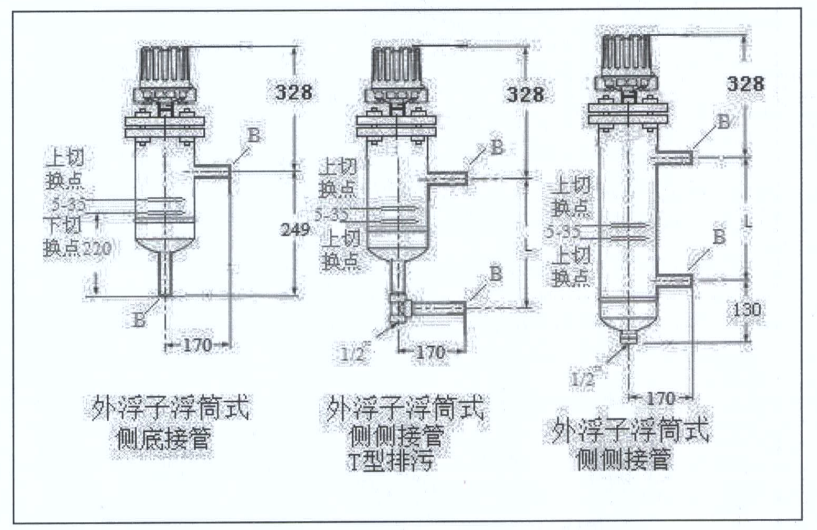

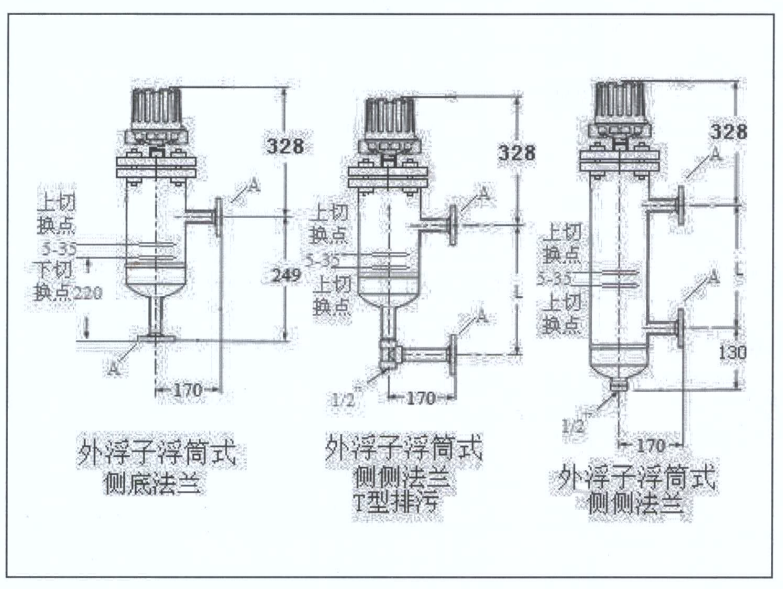

UQK-66A、66B

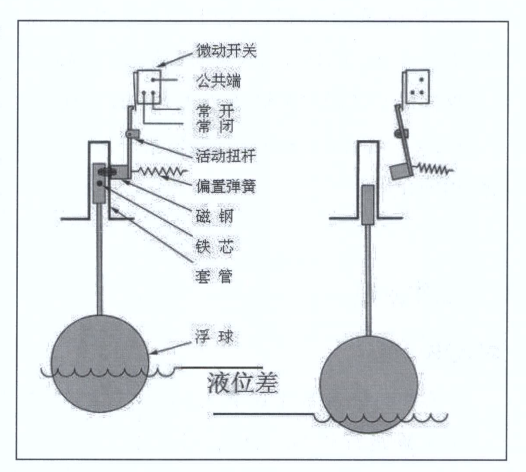

浮球随液位的上升上浮，与浮球连接的铁芯进入磁钢的作用，区内吸引磁钢带动微动开关动作，使触头闭合或开启，液位下降，铁芯下移，退出磁钢作用区，磁钢被拉簧拉回，开关复位，开关和磁钢部件由密封管与液体完全隔离。当液位低于下切换点时，接线端子公共端和常闭间接通公共端和常开端间断开。当液位高于上切换点时，接线端子公共端和常开间接通，公共端和常闭端间断开

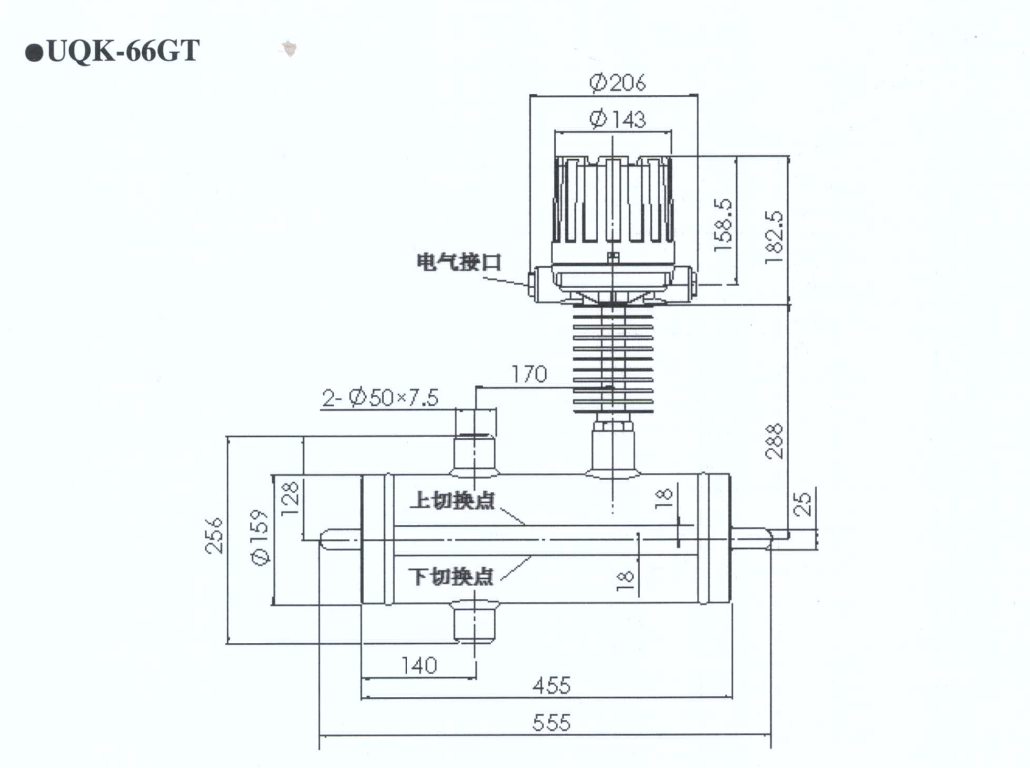

UQK-66GT

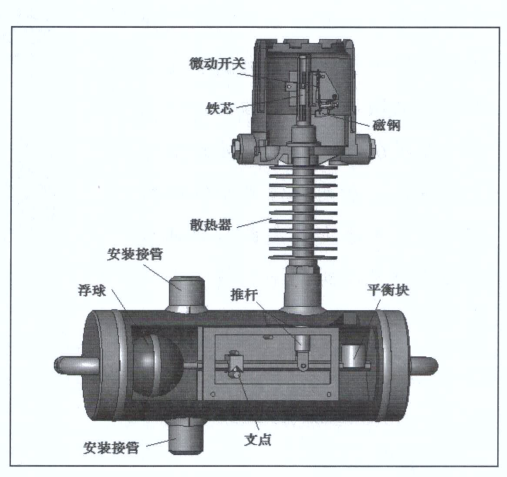

仪表用浮球检测液位，输出开关信号。平衡块起到平衡浮球的重量，可以使测量液体的密度大大降低。浮球随液位的上升上浮，与浮球连接的铁芯脱离磁钢的作用区，磁钢被弹簧弹回，开关复位，使触点闭合或开启开关动作。液位下降，铁芯下移，进入磁钢作用区，吸引磁钢带动微动开关动作。开关和磁钢部件由密封管与液体完全隔离。当液位高于上切换点时，接线端子公共端和常开端接通公共端和常端闭断开，当液位低于下切换点时，接线端子公共端和常闭端接通，公共端和常开端断开

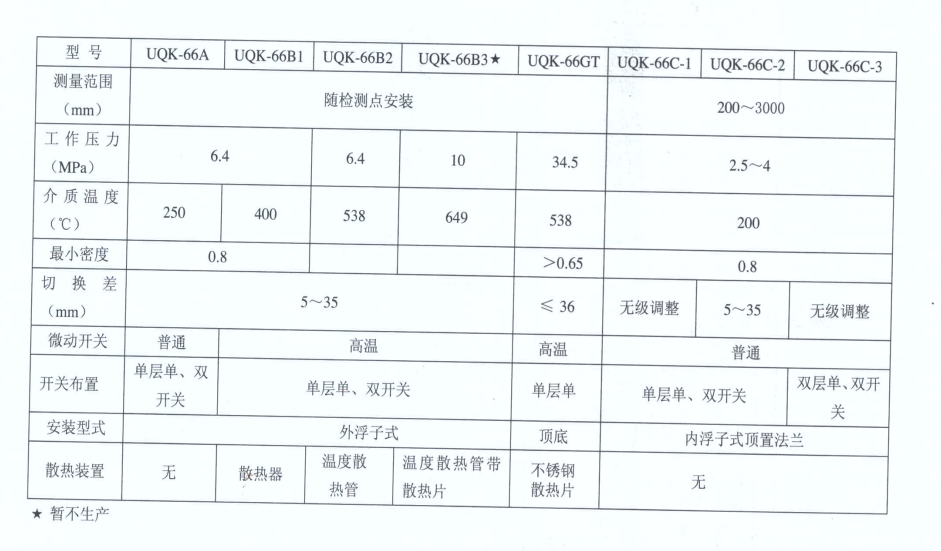

3、主要技术指标

介质密度:0.8~1.2g/cm3>0.5 g/cm3(UQK-66BT)

环境温度:-10~+85℃

触点容量:380V，50Hz.1A(阻性)，0.5A(感性)(普通微动开关)

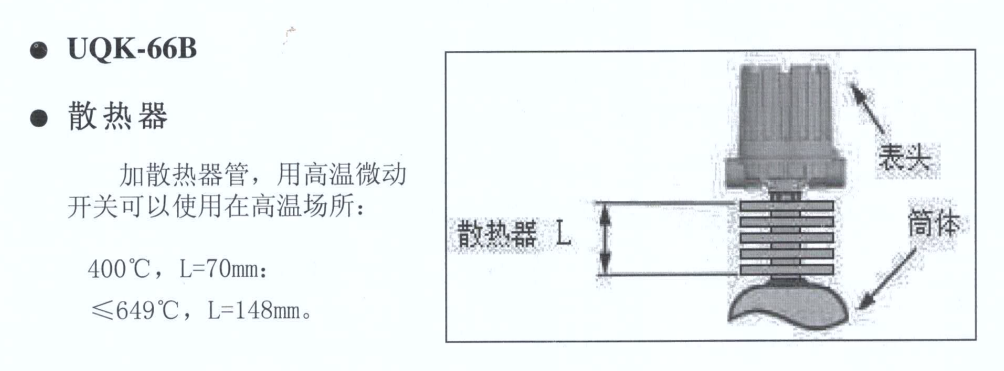

1A 250VAC(高温微动开关≤400℃)

防爆等级:EXdICT4-T6外壳防护:IP66

※UQK-66C型吊索长度为3m的不锈钢丝绳

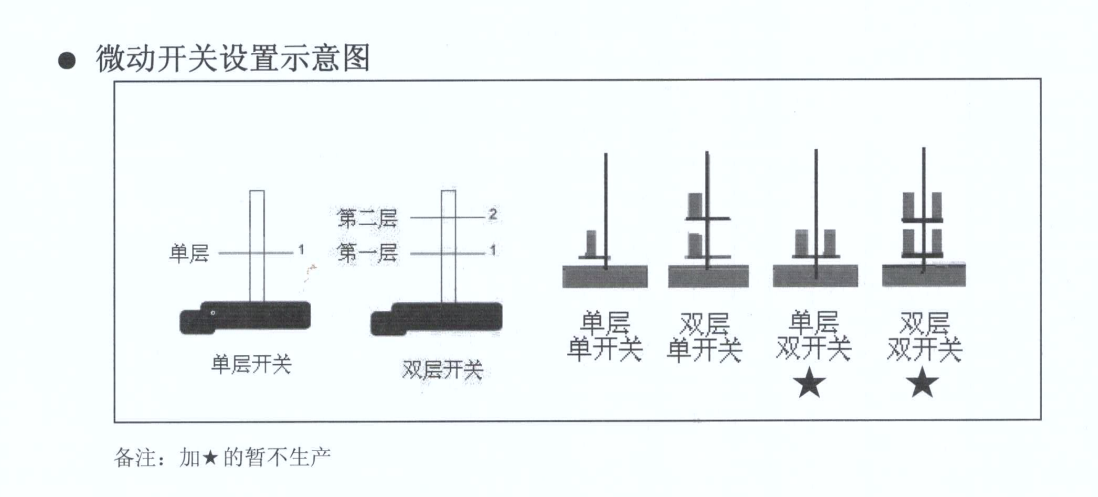

注:单开关为单刀双掷，双开关是指二只单开关。控制器外壳材质有铸铝和铸铁。

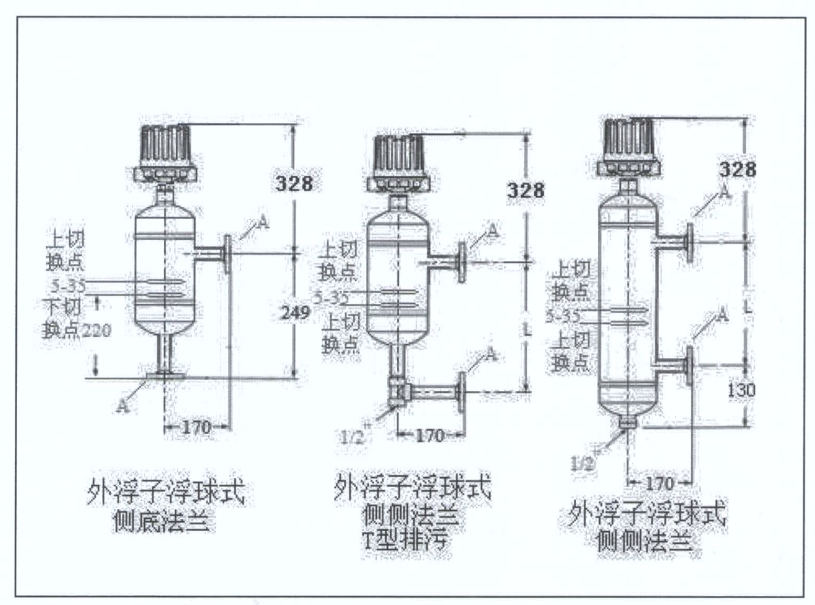

注: 法兰C采用国家标准HG20615-2009DN80150LB(RF)

法兰C也可选用通径大于￠75mm的任何标准的法兰和材质。

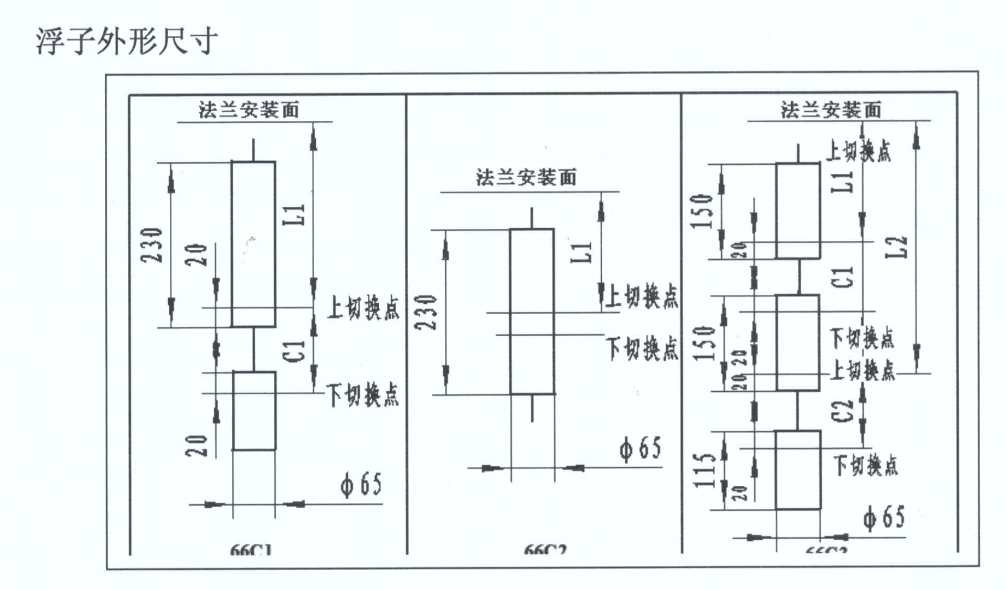

UQK-66C型控制器的切换差值可以通过调整浮子来设定。

UQK-66A
