G系列信号隔离器（鑫飞）

在工业生产过程控制和监视中，我们用到的各种仪表组成的 大大小小的控制系统，它们之间各种信号的传递，有的小到毫伏 级、有的大到几十伏，甚至上千伏。为了有效解决信号匹配转换 问题，我们通常会使用信号隔离器；在系统工作过程中，经常会 有信号失真、相互干扰等问题，造成系统不稳定，甚至无法工 作，这时候我们也可以使用信号隔离器。 　　

信号隔离器是一种输入输出设备，它接收输入信号后转换输 出电流或电压信号给后端设备，它利用光电隔离或电磁隔离切断 输入和输出之间的电气连接，起到电气隔离的作用，且不影响信 号的传输。可根据现场需求进行选择，信号运算、信号分配、信 号转换等。具体应用如下： 　　

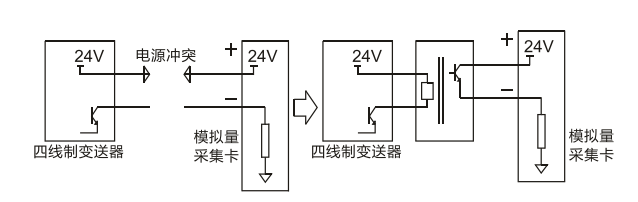

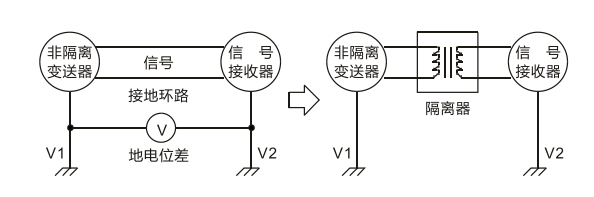

解决接地环路影响：由于各种原因可能使系统连接存在多点 接地，设备之间的信号参考点不一样，存在电势差，形成了接地 环路，往往会产生干扰，导致信号不准确。这时可以在这中间增 加一个信号隔离器，切断地环路，解决干扰问题。

解决高频电磁干扰:在工业过程监系统中，往往会碰到测量信号不稳定，甚至导致监控系统不能正常工作。这时你可能碰到了高频电磁干扰，极常见的就是变频器。可以在系统中间增加一个信号隔离器，利用隔离器对高频信号的抑制作用，将信号滤波后输出给系统。

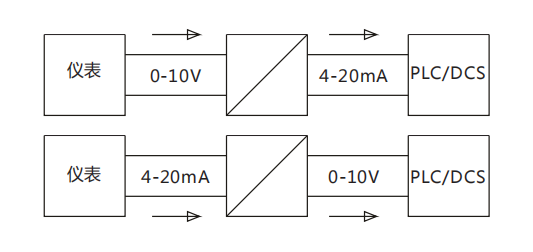

信号相互转换:各种仪表之间可能存在信号不匹配，则需要用隔离器来实现信号转换功能，实现仪表之间的互连。

解决与系统之间匹配:PLC或DCS模块有时输入的只能是二线制信号(即板块配电)，然而现场仪表输出的是有源信号(电流源)，此时需要选用无源输出隔离器来转换。

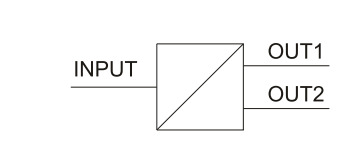

多路分配:在控制系统和显示系统需要同时采集一路信号，此时需要多路分配，可选择一入二出、一入三出甚至一入四出。

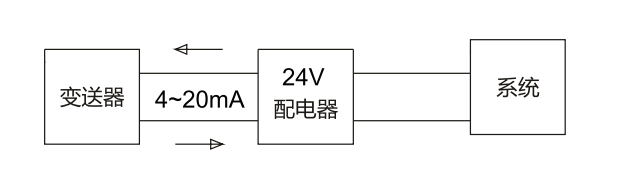

向现场设备提供供电(配电):隔离器带一组供电输出，可向现场的二线制变送器提供工作电源，同时采集变送器产生的电流信号，可选择有源输出或无源输出，满足不同的系统输入。

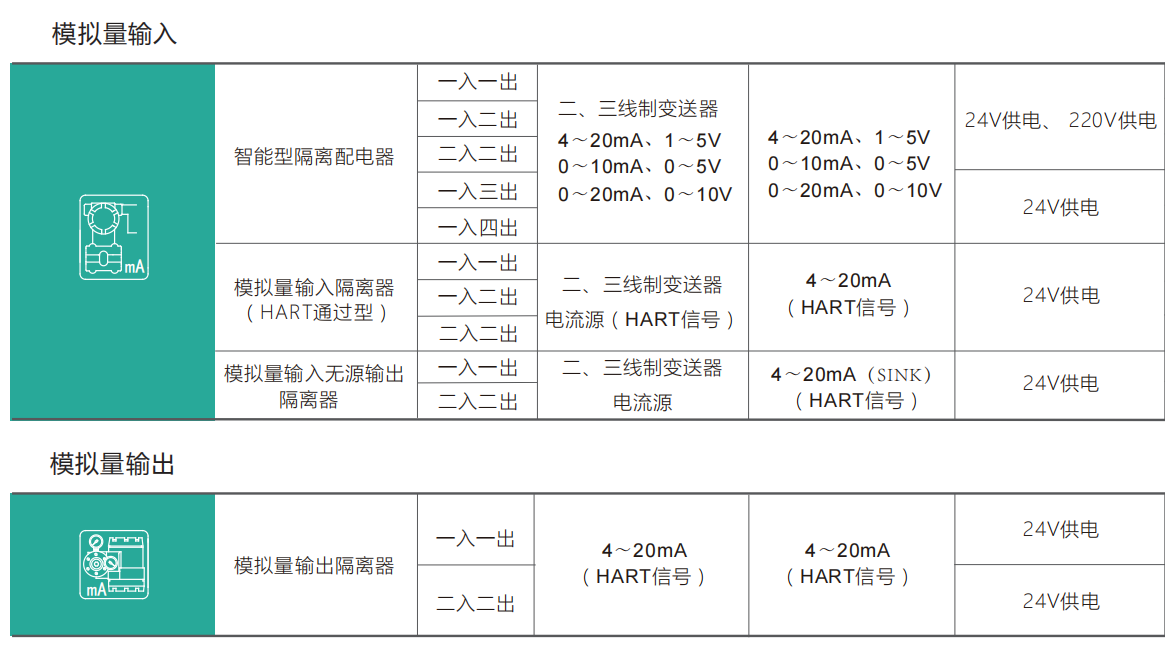

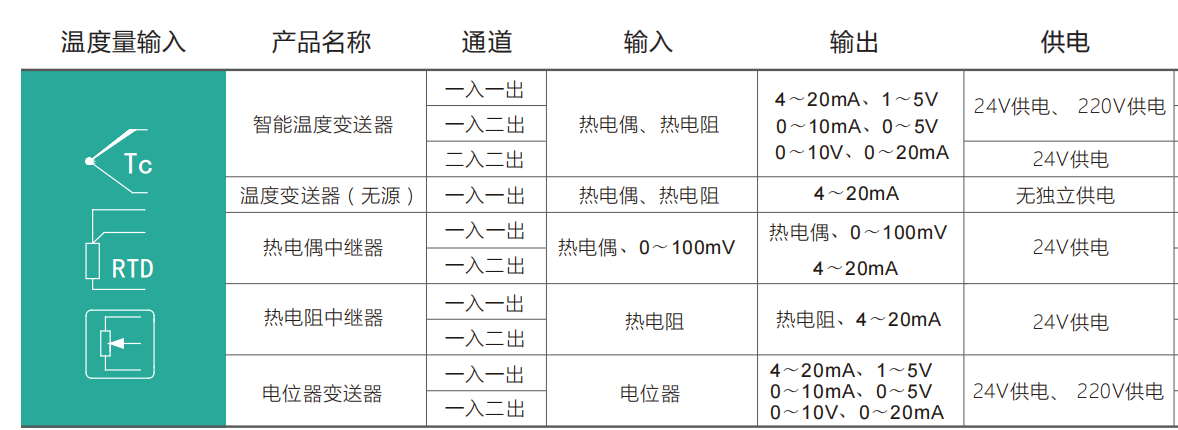

G系列 信号隔离器产品选型表

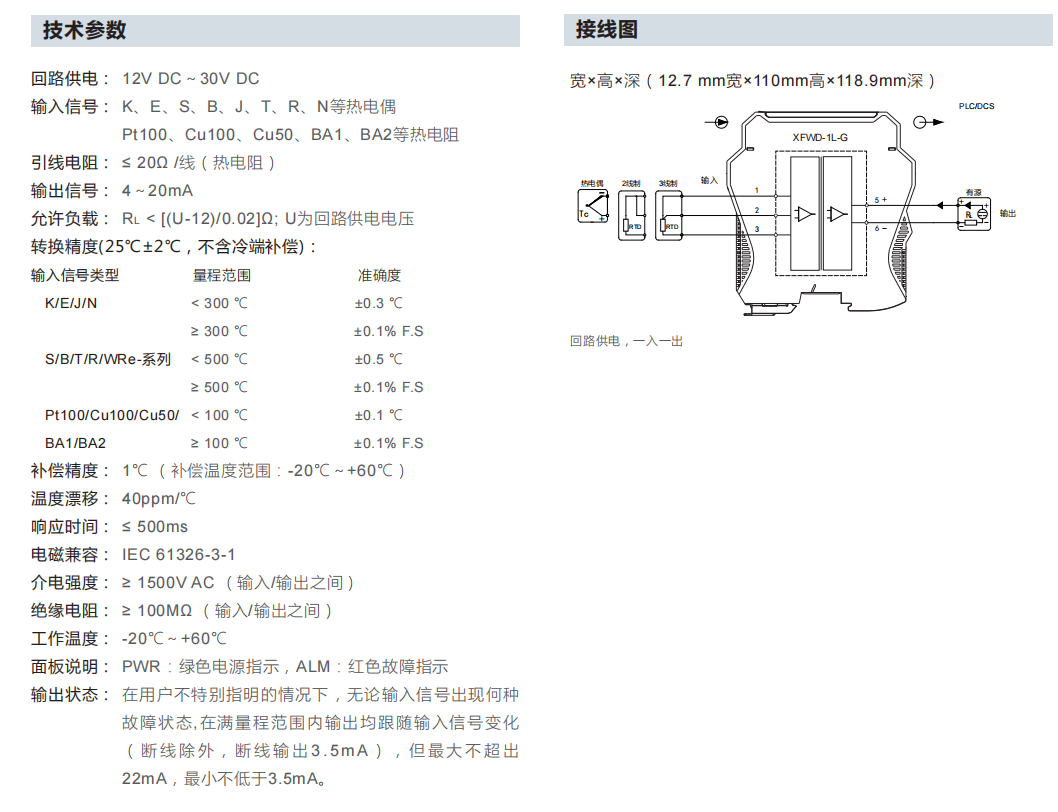

一入一出:XFWD-1L-G 智能温度变送器(回路供电)

温度变送器，输入热电偶、热电阻，经隔离转换输出电流信号。该产品回路供电，输入、输出两端隔离，具有在线故障自诊断功能，可以通过PC端或手持编程器对温度量程和信号类型，以及信号故障时输出模式进行组态。

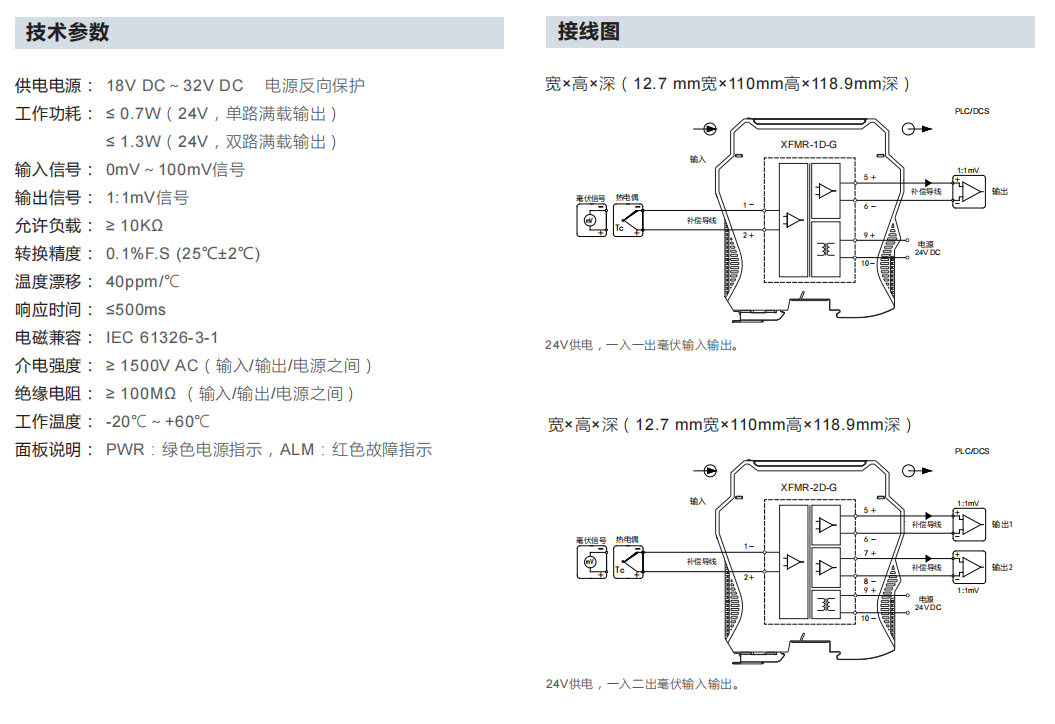

一入一出:XFMR-1D-G/一入二出:XFMR-2D-G 热电偶中继器

毫伏中继器，将热电偶、毫伏信号，经隔离输出1:1毫伏信号，输出毫伏信号不含冷端补偿。具有响应快、低温漂、高精度等特性。该产品需要独立供电，输入、输出和电源三端隔离。

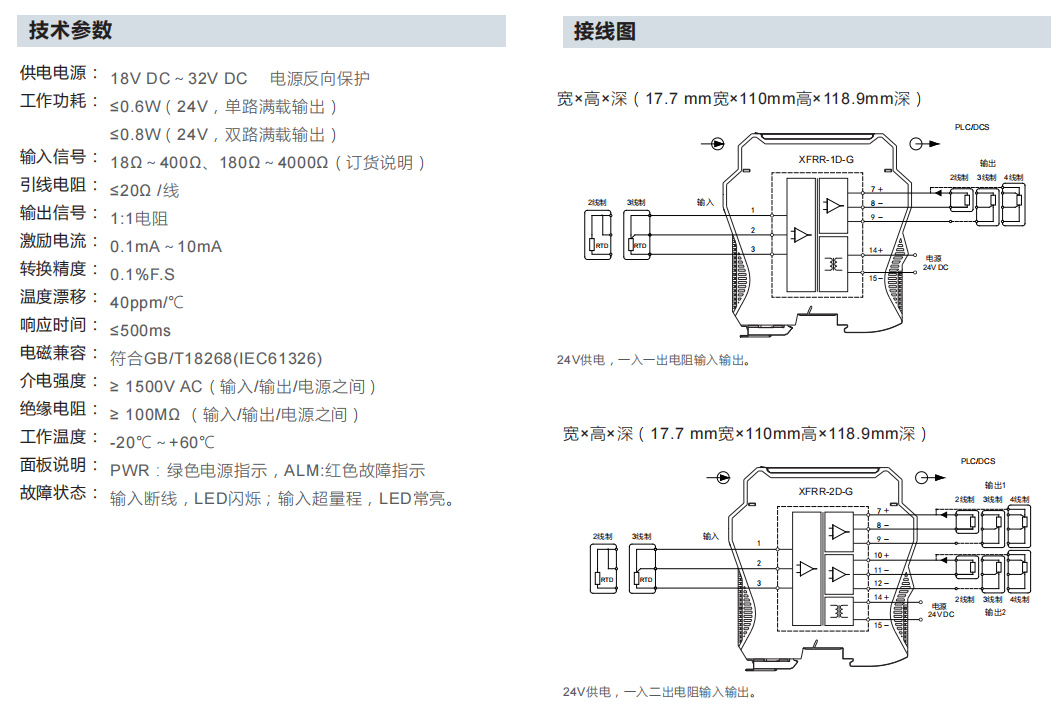

一入一出:XFRR-1D-G-入二出:XFRR-2D-G 热电阻中继器

电阻输入输出隔离器，将电阻信号，经隔离输出1:1电阻信号。具有响应快、低温漂、高精度等特性。该产品需要独立供电，输入、输出和电源三端隔离具有在线故障自诊断功能。

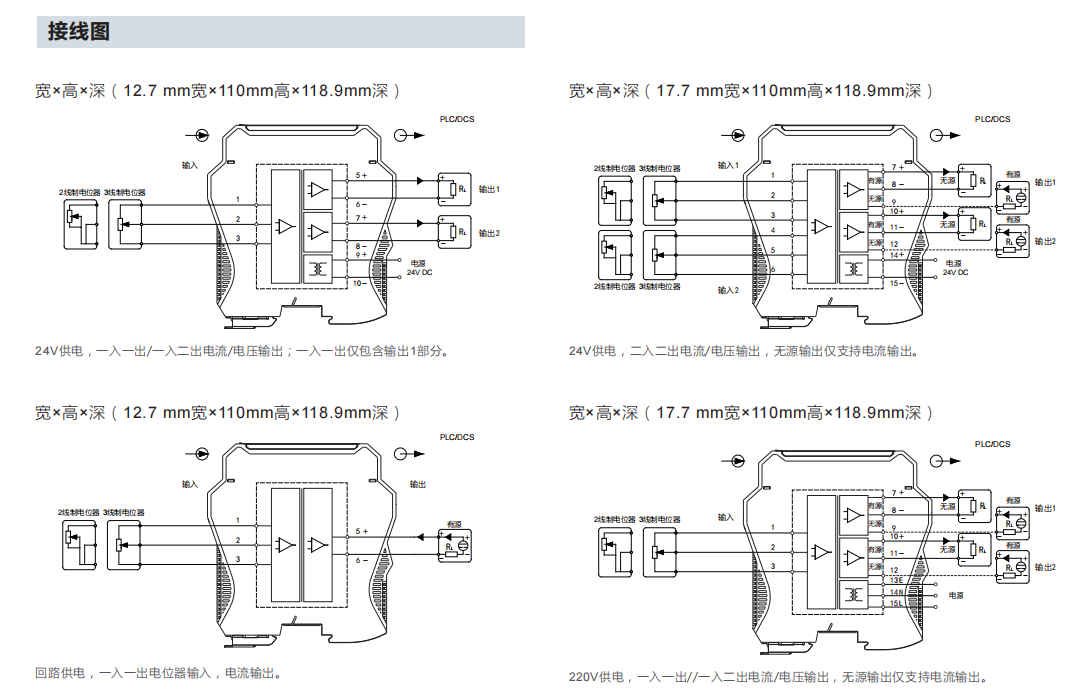

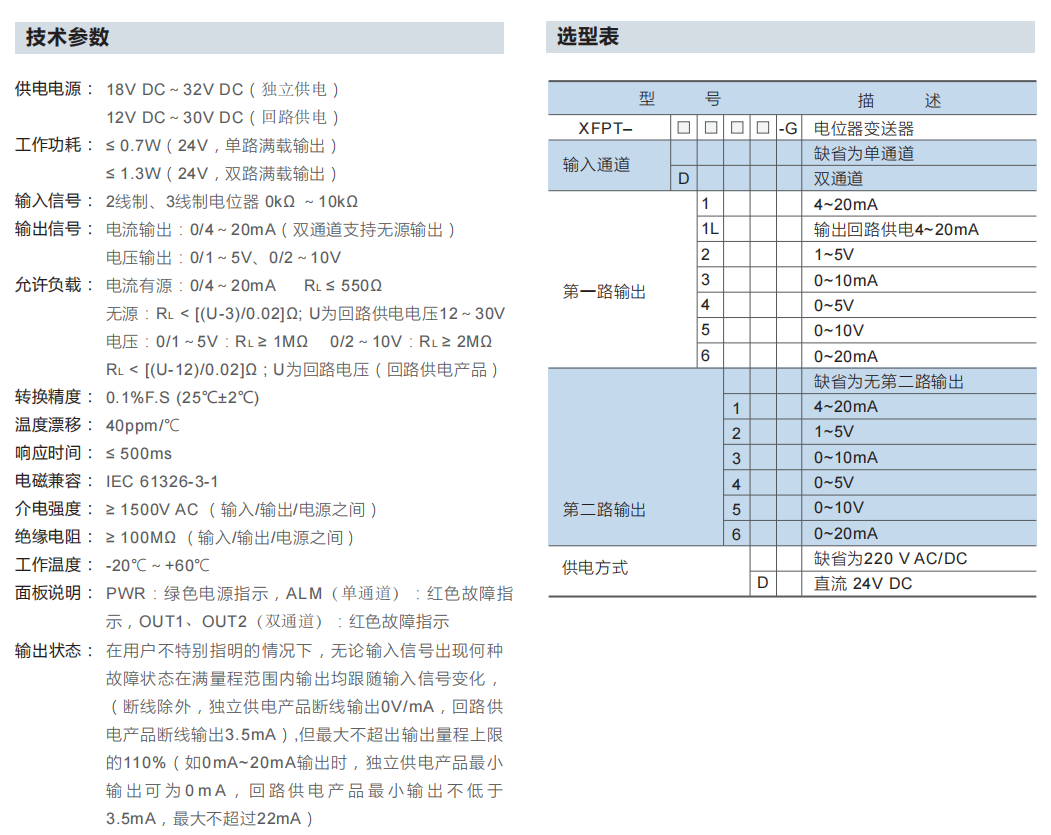

G系列 电位器变送器

电位器变送器，将危险区的2线制、3线制电位器信号，经隔离转换为电流或电压信号输出。该产品具有在线故障自诊断功能，可以通过PC端或手持式编程器设置电位器零点和满度，以及信号故障时输出模式。

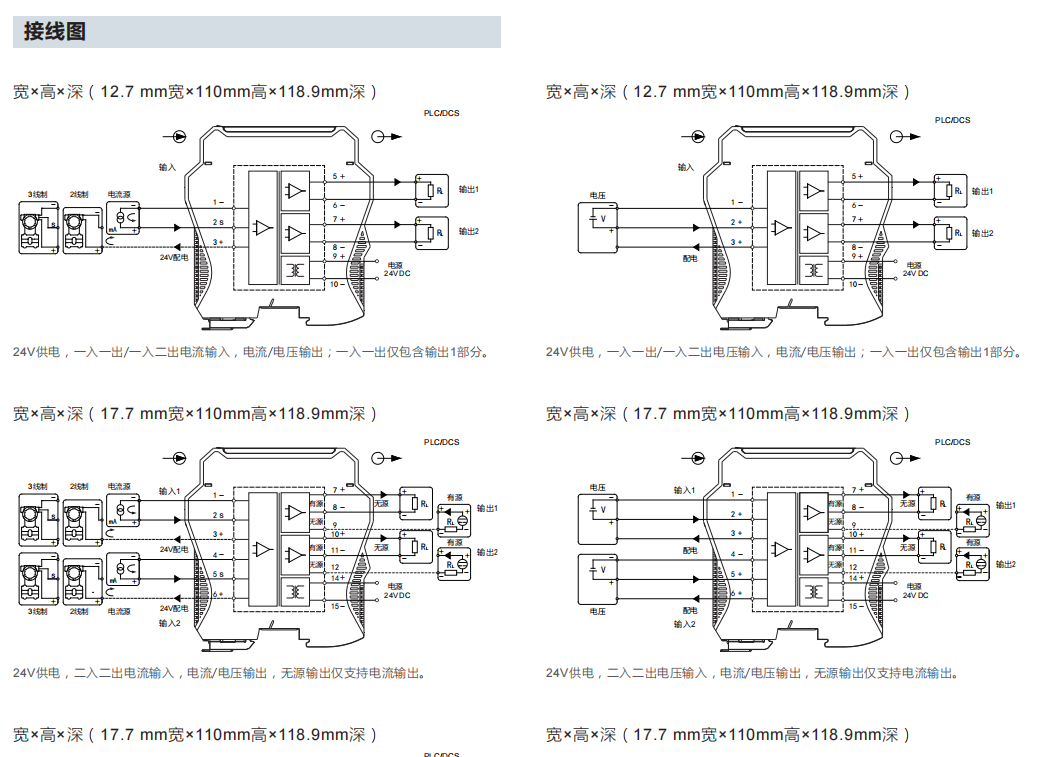

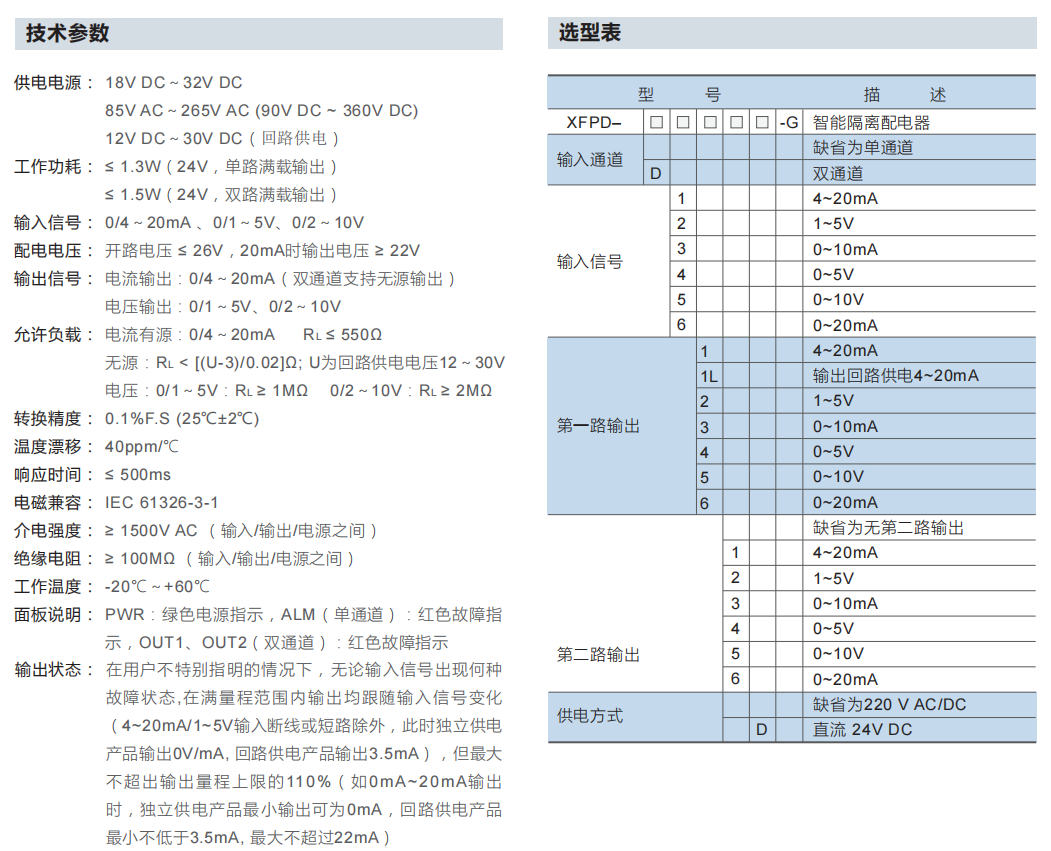

G系列 智能隔离配电器

智能隔离配电器，将输入电流或电压信号经隔离变送电流或电压信号输出。该产品具有在线故障自诊断功能，可以通过PC端或手持编程器对信号类型，以及信号故障时输出模式进行组态。

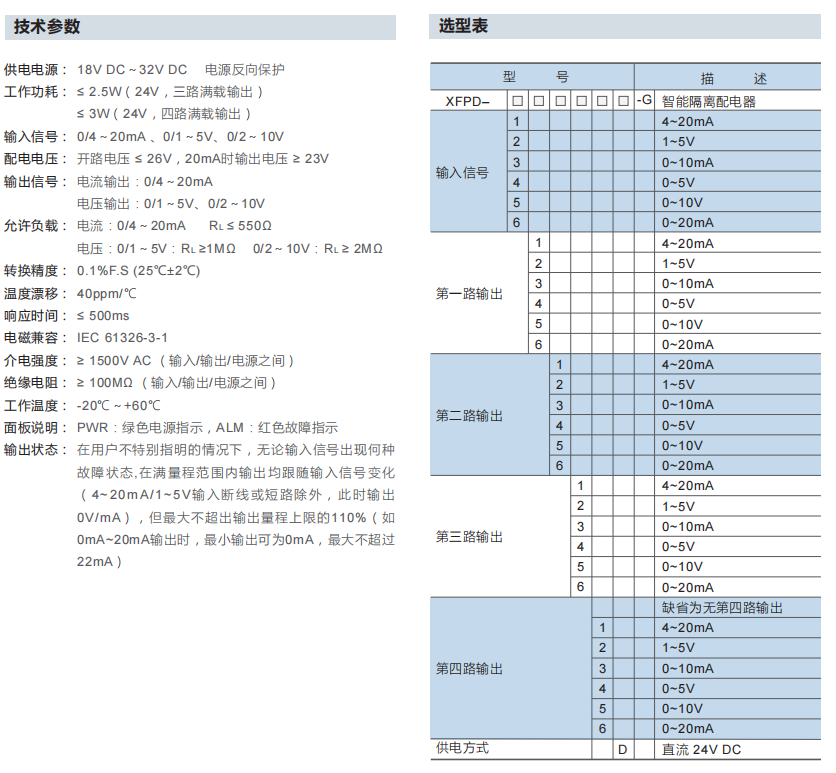

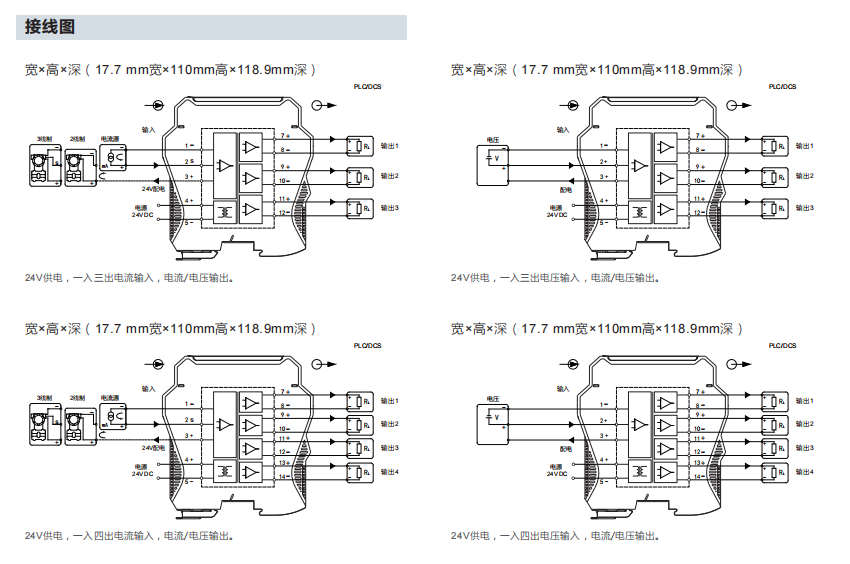

G系列 智能隔离配电器一入三出/一入四出

智能隔离配电器，将输入电流或电压信号经隔离变送多路电流或电压信号输出，实现多路设备同时采集。该产品需要独立供电，输入、输出和电源三端隔离，具有在线故障自诊断功能，可以通过PC端或手持编程器对信号类型，以及信号故障时输出模式进行组态。

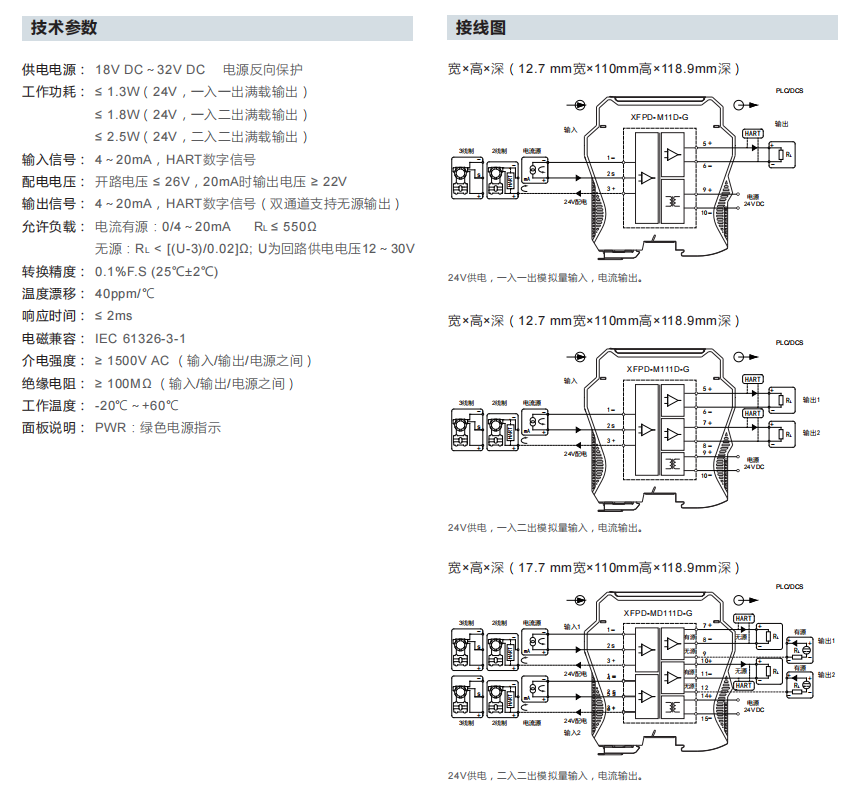

一入一出:XFPD-M11D-G/一入二出:XFPD-M111D-G/二入二出:XFPD-MD111D-G

模拟量输入隔离配电器(HART通过型)

电流输入隔离配电器，给2线制、3线制变送器提供1路隔离电源，同时检测变送器输出的电流信号，经隔离变送输出，同时支持HART数字信号双向传输。具有响应快、低温漂、高精度等特性。该产品需要独立供电，输入、输出和电源三端隔离。

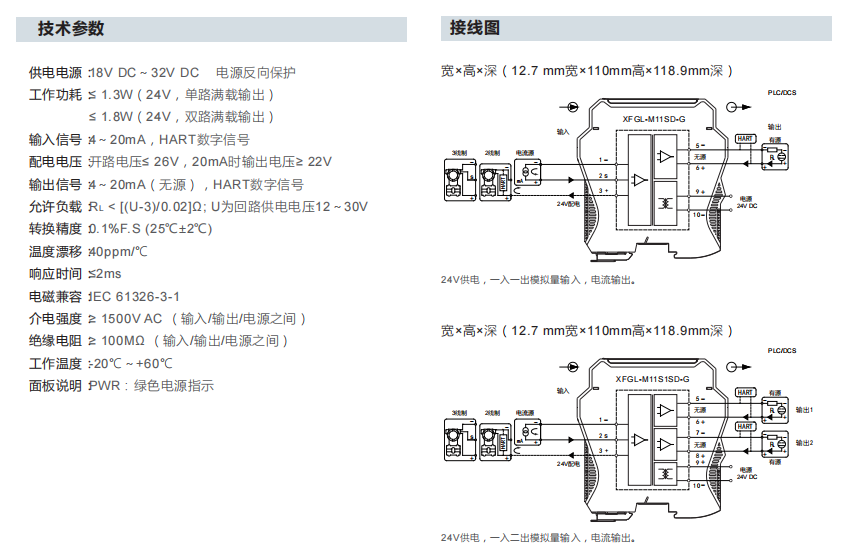

一入一出:XFGL-M11SD-G/一入二出:XFGL-M11S1SD-G

模拟量输入无源输出隔离器

电流输入隔离器，给2线制、3线制变送器提供1路隔离电源，同时检测变送器输出的电流信号，经隔离变送输出，同时支持HART数字信号双向传输。具有响应快、低温漂、高精度等特性。该产品需要独立供电，输入、输出和电源三端隔离。

一入一出:XFGLB-M11D-G/二入二出:XFGLB-MD111D-G

模拟量输出隔离器，输入4~20mA电流信号，经隔离输出4~20mA电流信号，驱动现场的阀门定位器等设备，同时支持HART信号双向传输。该产品需要独立供电，输入、输出和电源三端隔离。

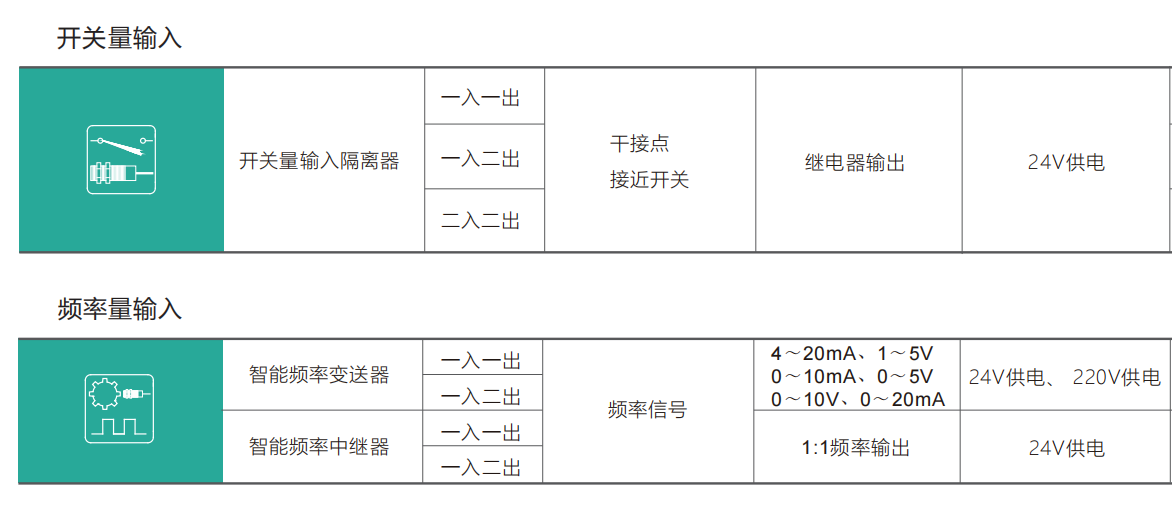

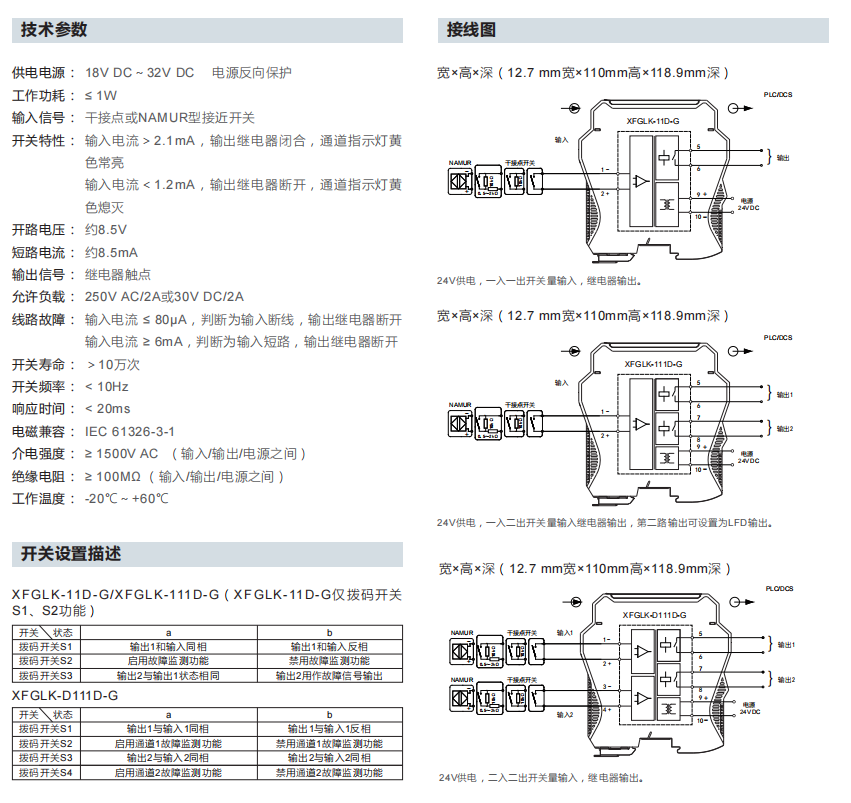

一入一出:XFGLK-11D-G/一入二出:XFGLK-111D-G/二入二出:XFGLK-D111D-G

开关量输入隔离器，输入干接点或NAMUR型接近开关信号，经隔离继电器输出。可通过拨码开关独立设置输入和输出同相或反相逻辑控制(默认同相)，设置开启或关闭线路故障监测(默认开启，线路故障时LED闪烁)。该产品需要独立供电，输入、输出和电源三端隔离。

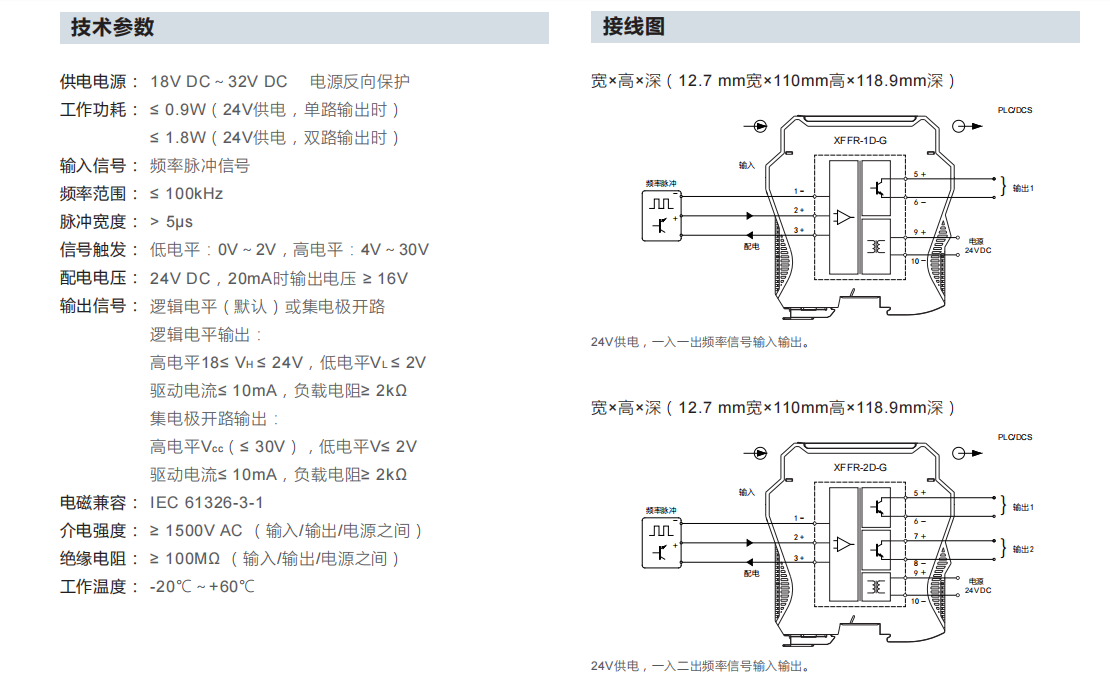

G系列 智能频率变送器

智能频率变送器，输入频率脉冲信号经隔离转换为电流或电压信号输出。该产品需要独立供电，输入、输出和电源三端隔离，具有在线故障自诊断功能，可以通过PC端或手持编程器对频率脉冲信号的测量量程，以及信号故障时输出模式进行组态。

一·入一出:XFFR-1D-G/一入二出:XFFR-2D-G
