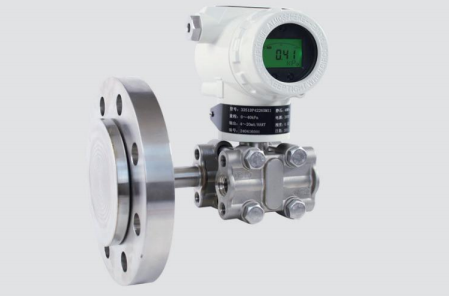

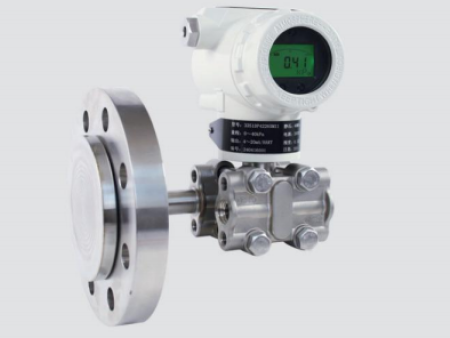

3351系列压力变送器

单晶硅差压变送器中心传感器采用进口的复合多重微硅固态传感器，较之传统的金属电容压力/差压变送器精度、稳定性、抗干扰能力有大幅度的提高，最高可达±0.075%的铂金级精度；

产品特点及用途

1、单晶硅差压变送器中心传感器采用进口的复合多重微硅固态传感器，较之传统的金属电容压力/差压变送器精度、稳定性、抗干扰能力有大幅度的提高，最高可达±0.075%的铂金级精度；

2、OLED点阵显示器、视角广、画质均匀、工作温度宽(-40~+80℃);

3、单晶硅差压变送器工作压力分为16MPa、25MPa和40MPa三档，单向过载压力最高到40MPa;

4、差压变送器可选封装静压传感器，可用于现场工作静压的测量和显示，也可应用于静压补偿，静压性能好，静压误差优≤±0.05%/10MPa;

5、传感器内部集成高灵敏度温度传感器，变送器温性能好，优≤±0.04%/10K;

6、全不锈钢316L硅油充灌焊接密封结构；

7、稳定可靠，长期漂移为±0.1%/3年，10年免维护；

8、最高100:1的可调节量程比。

工作原理

压力变送器包括两个功能单元：主单元和辅助单元：主单元包括传感器和过程连接。

工作原理如下：传感器模块采用全焊接技术，内部拥有一个整体化的过载膜片，一个相对压力传感器、一个差压传感器和一个温度传感器。

绝压传感器只装在传感器膜盒的高压侧，作为静压测量和补偿的参考值，温度传感器作为温度补偿的参考值。差压传感器的正压侧与传感器膜盒的高压腔相连，差压传感器的负压侧与传感器膜盒的低压腔相连，差压通过隔离膜片和填充液，传递给差压传感器内的硅芯片，使差压传感器的芯片的阻值发生变化，从而导致检测系统输出电压变化。该输出电压与压力变化成正比，再由适配单元和放大器转化成一标准化信号输出。

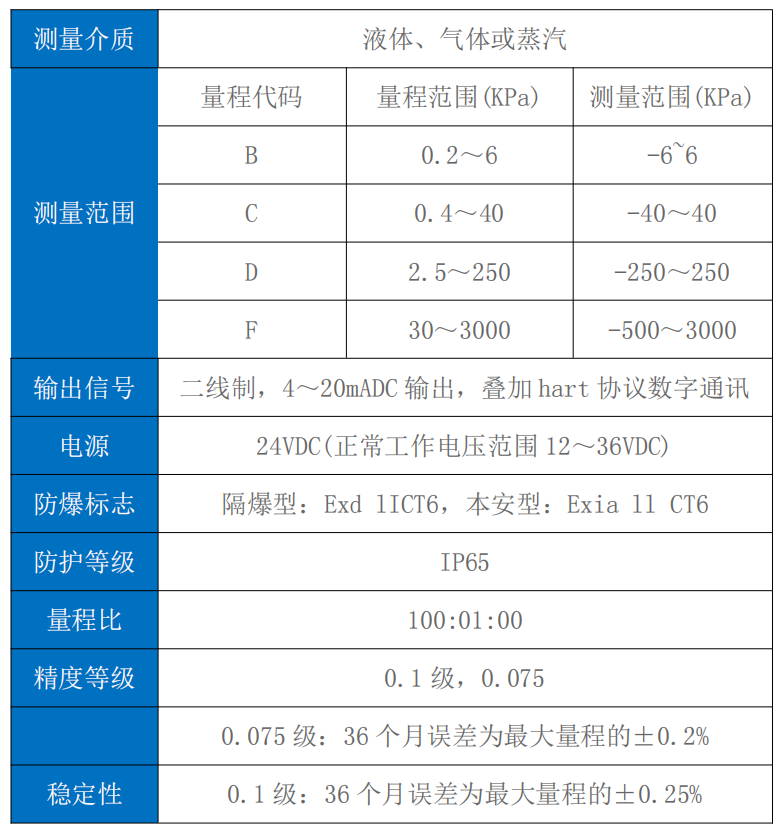

技术参数
