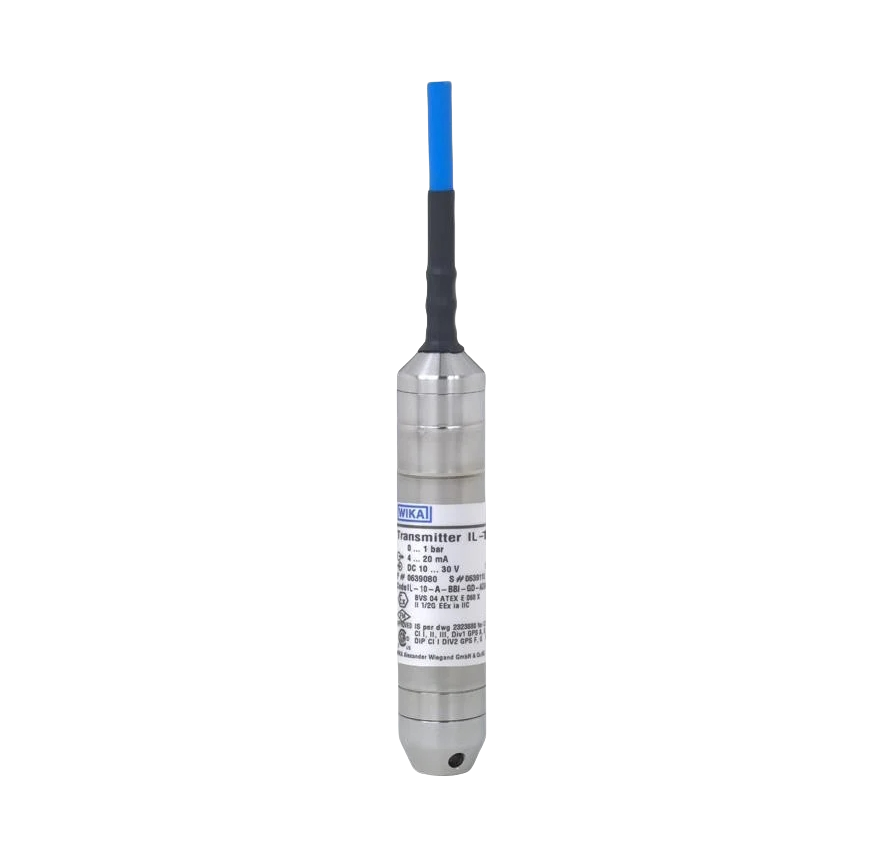

本安型投入式压力变送器适合危险环境应用型号IL-10

描述

适用于严苛的使用要求

本安型压力变送器采用特殊设计，可满足严苛的工业应用要求。该型号测量器具有高准确度和高稳定性以及兼容性，几乎是所有危险环境液位测量的理想解决方案。

该型号产品符合IECEx和ATEX证书要求的相关认证，另外，IL-10也通过美国的FM认证和加拿大的CSA认证。

结构

该产品配置坚固耐用密闭的不锈钢外壳，防护等级高IP68,极大投入深度为300 m。

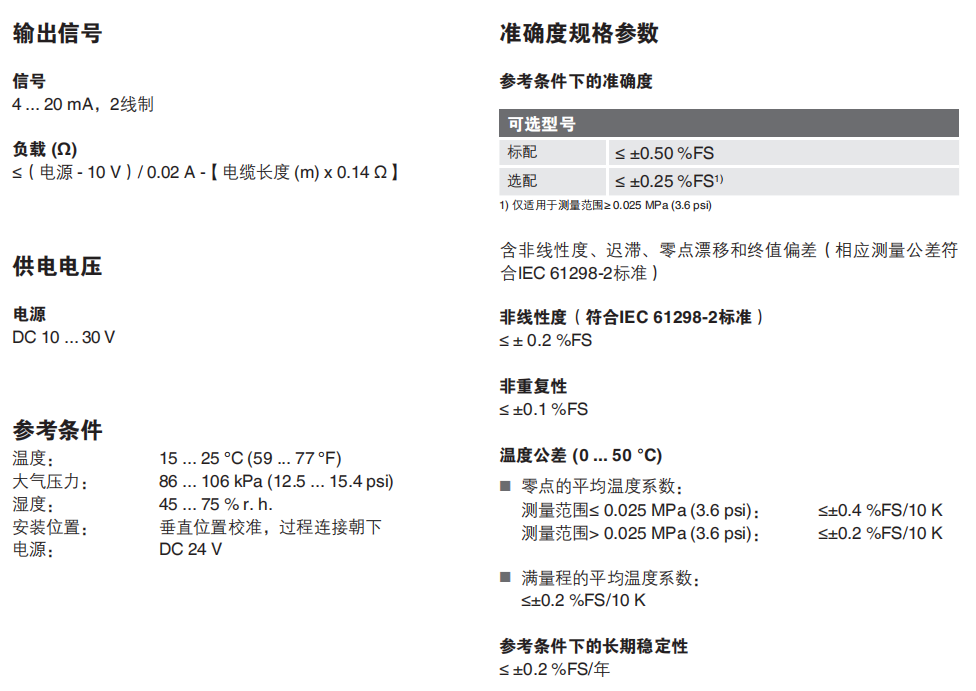

该投入式压力变送器需要通过保护栅来配置10...30V的源，输出信号为2线制4 ...20 mA。

应用

■污水处理与沼气生产

■船舶制造用的碱性水和燃料箱液位测量

■石油和燃料储存罐

■采矿与天然气开采

功能特性

■适用于危险区域的液位测量

■符合IECEx、ATEX、FM和CSA认证的防爆要求

■符合GL认证的船用要求

■防护等级IP68最大可达300m的投入测量深度

工作条件

防护等级(符合IEC 60529标准)：IP68

投入深度

投入式压力变送器(带FEP电缆):长达100m(328英尺)

投入式压力变送器(带PUR电缆):长达300 m(984英尺)

重量

投入式压力变送器：约200 g(0.44 Ibs.)

电缆：约80 g/m(0.18 Ibs)

电缆的最大张力

FEP电缆：350N(无减压装置)

500 N(带减压装置)

PUR电缆：350N(无减压装置)

1000 N(带减压装置)

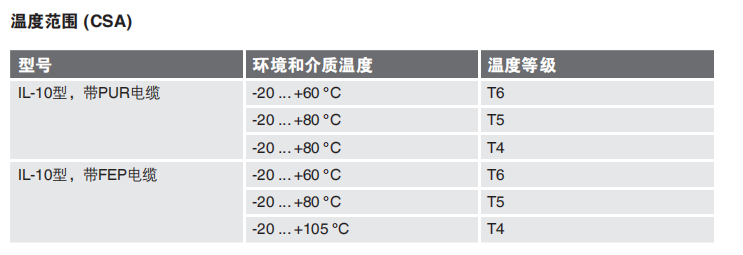

容许温度范围

在数据资料规定条件下使用：-10...+60℃(-10...+85℃,带FEP电缆)

14...140 F(14 ...185°F,带FEP电缆)

储存： -10...+60℃(14 ...140°F)

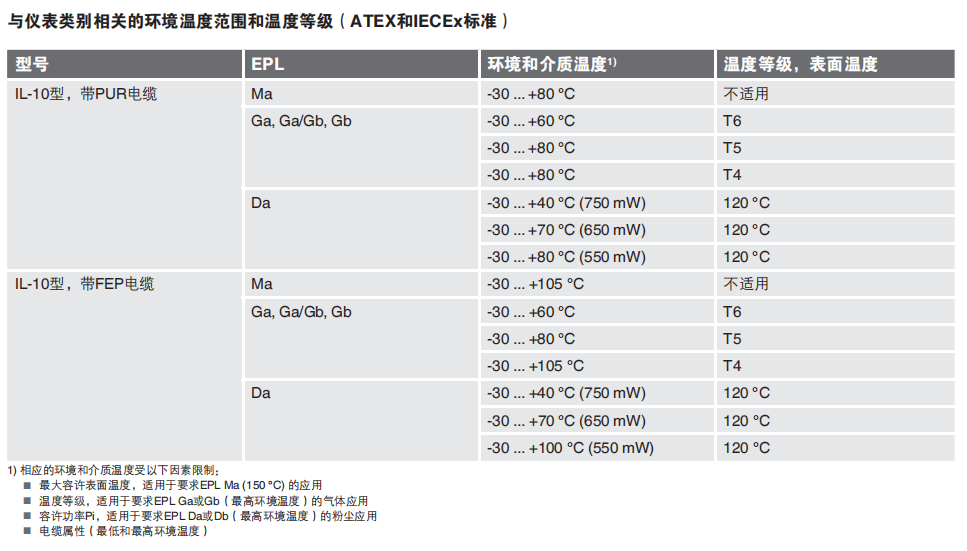

安全相关最大值(IECEx和ATEX标准)

电压U₁: DC 30V

电流l:100 mA

功率P₁:1W

电流信号：4...20 mA

内部有效电容C;(视电缆长度而定):16.5nF+0.1 nF/m

内部有效电感L;(视电缆长度而定):0μH+1μH/m
