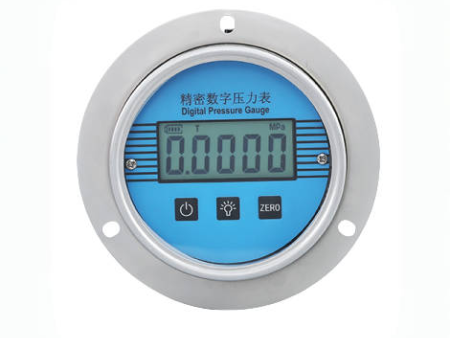

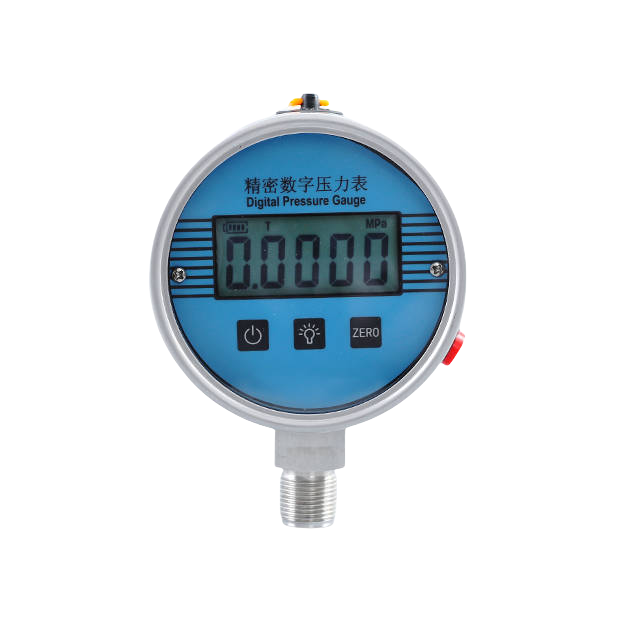

YB系列数显压力表
| 公司名称： | 沈阳静竹工控设备有限公司 |
|---|---|
| 联系人： | 范经理 |
| 联系电话： | 13940416132 |
| 微信： | 13940416132 |
| QQ： | 1069720340 |
| 邮箱： | 1069720340@qq.com |
| 地址： | 沈阳市铁西区沈辽西路168号21-11、12门（沈辽路嘉泰五金城） |
| 留言咨询 更多信息 | |
| 分享： |
|
摘要
数字压力表为全电子结构，采用3.6V电池供电，现场安装简易。前端采用高精度压阻式压力传感器，输出信号由高精度，低温漂的放大器放大处理，送入高精度的A/D转换器，转换成微处理器可以处理的数字信号，经过运算处理，由LCD显示器显示出实际的压力值。该智能数显压力表使用灵活，操作简单，调试容易。广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行测量显示。
产品介绍
产品特点l 主屏5位实时压力显示
l 跟踪模式与峰值模式按键切换
l 过压闪烁提示，防止仪表过压损坏
l 白色背光,便于夜间查看
l 7种压力单位转换，国内外通用
l 采集速率2秒/次 至 8次/秒可选，适用面更广
l 自动关机功能有效延长电池寿命

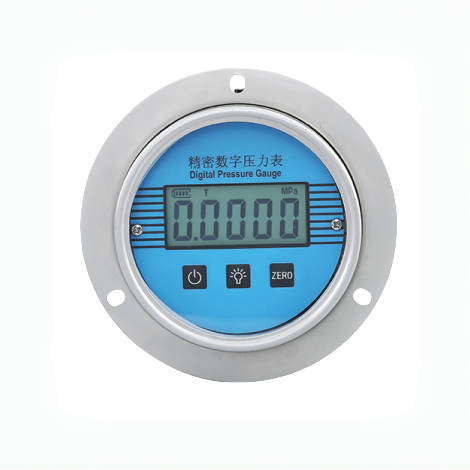

l 产品结构多样化，面板安装可选
性能参数
测量范围： -0.1…0~0.01…100MPa
压力类型：表压、绝压
测量介质：气体、液体、蒸汽等
测量精度： ≤±0.2%FS
稳定性： ≤±0.2% /年
显示精度： ±0.01%F•S
显示方式： 5位LCD显示
显示范围： -19999~99999
供电电源： 3.6V 锂电池
待机电流： ≤5微安
环境温度： -20℃~70℃
介质温度： -40℃～85℃
存储温度： -40℃～85℃
相对湿度： 0~80%
压力过载：10MPa 以下 2倍；25MPa以上1.5倍
采样时间： 2～8次/秒
外壳材质：全不锈钢一体结构
防护等级：IP67
介质兼容：与316L不锈钢兼容的各种流质介质

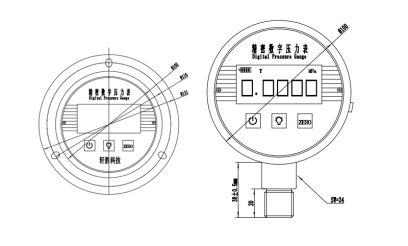

结构尺寸
选型表产品列号/Model
YB系列
量程范围/Rang
量程根据客户要求直接填写，例如：（0-1MPa）或参见常规量程表
精度/Power
V1: 0.5级 V2: 0.4级 V3: 0.25级 V4: 0.2级 V5: 0.1级
接口螺纹/Thread
C1：M20X1.5 G2: G1/2 G3: G1/4
安装方式
J1：径向垂直安装 J2：轴向水平安装
Eg：YB100A ZT V1 C1 J1
举例：YB100A ZT(0～1.0MPa) V1-C1-J1
量程范围表
代号
量程
代号
量程
代号
量程
代号
量程
W1
0~1kPa
W2
0~2kPa
W3
0~3kPa
W4
0~4kPa
W5
0~6kPa
W6
0~10kPa
W7
0~16kPa
W8
0~20kPa
W9
0~25kPa
W10
0~40kPa
W11
0~60kPa
W12
0~100kPa
W13
0~0.16MPa
W14
0~0.25MPa
W15
0~0.4MPa
W16
0~0.6MPa
W17
0~1.0MPa
W18
0~1.6MPa
W19
0~2.5MPa
W20
0~4MPa
W21
0~6MPa
W22
0~10MPa
W23
0~16MPa
W24
0~25MPa
W25
0~40MPa
W26
0~60MPa
W27
0~100MPa
W28
-100kPa~0
W29
-100~100kPa
W30
-100~300kPa
其他订货量程可直接备注
