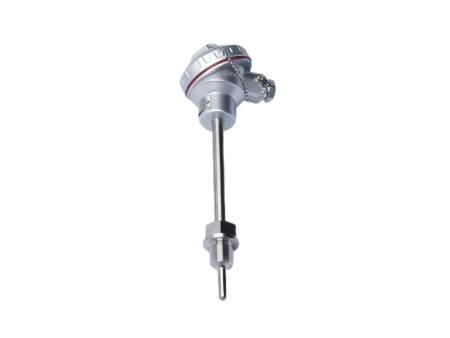

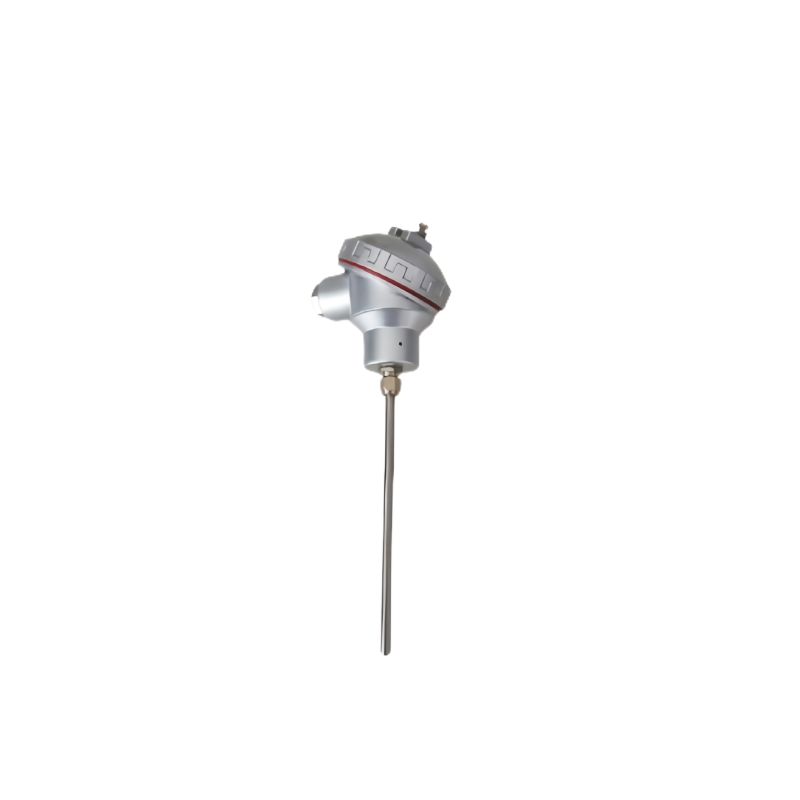

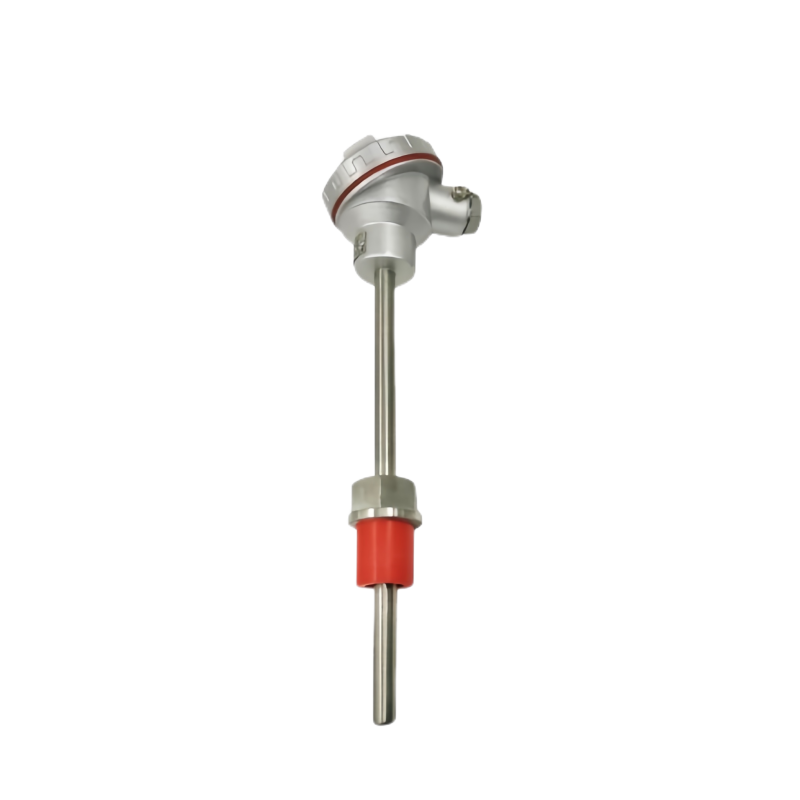

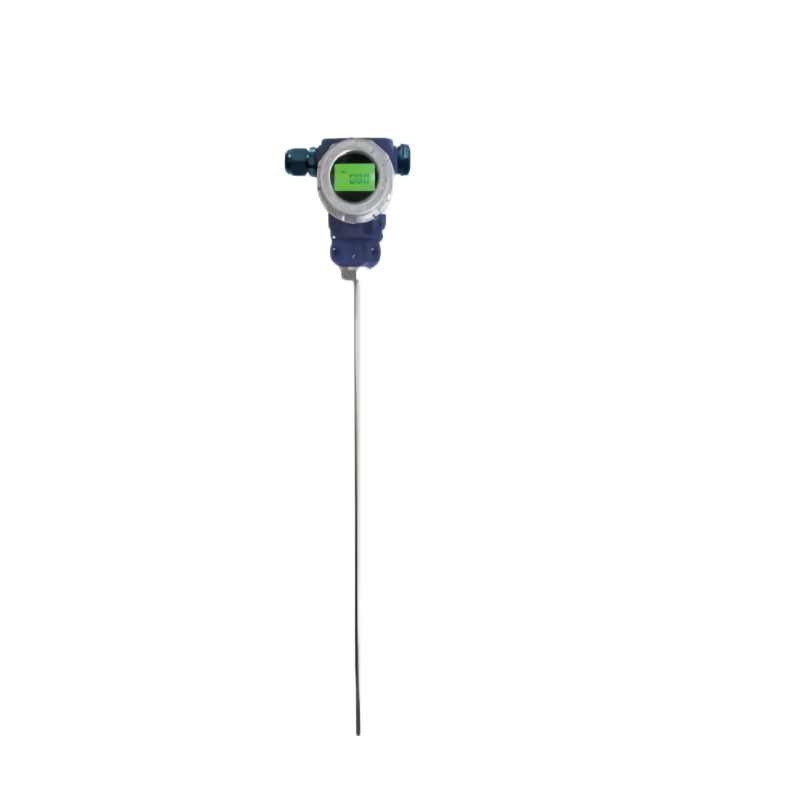

河北科泰温度变送器

温度变送器采用热电偶、热电阻作为测温元件,从测温元件输出信号送到变送器模块,经过稳压滤波、运算放大、非线性校正、V/1转换、恒流及反向保护等电路处理后,转换成与温度成线性关系的4~20mA电流信号0-5V/0-10V电压信号，RS485数字信号输出。

应用

将物理测量信号或普通电信号转换为标准电信号输出或能够以通讯协议方式输出的设备。温度变送器是将温度变量转换为可传送的标准化输出信号的仪表，主要用于工业过程温度参数的测量和控制。电流变送器是将被测主回路交流电流转换成恒流环标准信号,连续输送到接收装置。

温度电流变送器是把温度传感器的信号转变为电流信号,连接到二次仪表上，从而显示出对应的温度。比如，图中该温度传感器的型号为PT100,那么温度电流变送器的作用就是把电阻信号转变为电流信号，输入仪表,显示温度。

性能参数

执行标准:IEC688:1992，QB

输入范围:-60°C~175°C

精度等级:≤0.5%.F.S

整机功耗:≤0.5VA

绝缘电阻:>20MQ(DC500V)

响应时间:<350mS

工作环境:-10°C~50°C,20%~90%无凝露

贮存环境:-40°C~70°C,20%~95%无凝露

将被测环境温度隔离转换成按线性比例输出的单路标准直流电压或直流电流;

低功耗、可靠性高;

优良的抗干扰能力:

拔插端子接口、标准导轨(35mm)安装;

体积小、外型尺寸(mm):95(L)x37(W)x32(H);温度变送器是一种将温度变量转换为可传送的标准化输出信号的仪表。主要用于工业过程温度参数的测量和控制。带传感器的变送器通常由两部分组成:传感器和信号转换器。传感器主要是热电偶或热电阻;信号转换器主要由测量单元、信号处理和转换单元组成(由于工业用热电阳和热电偶分度表是标准化的,因此信号转换器作为独立产品时也称为变送器),有些变送器增加了显示单元,有些还具有现场总线功能。

技术参数

1、热电偶温度变送器技术指标

输入

输入类型:K、E、S、B、T、J等型热电偶

输入阻抗:>20KΩ

冷端温度补偿:-15~+75°C

输出

输出电流:4~20mA

输出回路供电:12~30VDC

极小工作电压:12VDC

负载电阻与供电电源的关系:

综合参数

标准精度:土0.2%

温度漂移:基本误差/10°C

热电阻引线补偿:±0.1%(0~10Ω)

负载变化影响:土0.1%(允许负载范围内)

电源变化影响:土0.1%(12~30V)

开机响应时间:<1S(0~90%)

工作环境温度:-20~+70°C

防护等级:IP00/IP54(传感器防护等级决定)电磁兼容:符合IEC61000,EN61000

2、热电阻温度变送器技术指标

输入

温度量程范围:Pt100:-200~850°CCu50:-50~1509C

极小温度量程:50°C

引线电阻:<10Q

输出

输出电流:4~20mA

输出回路供电:12~30VDC

极小工作电压:12VDC

负载电阻与供电电源的关系:

负载电阻(包括引线电阻)=供电电源(V)-12(V)/0.02A※综合参数

标准精度:土0.2%(参见选型表)注:需要高精度可订制温度漂移:基本误差/10°C

热电阻引线补偿:土0.1%(0~10Ω)

负载变化影响:土0.1%(允许负载范围内)电源变化影响:土0.1%(12~30V)

开机响应时间:<1S(0~90%)

工作环境温度:-20~+70°C

防护等级:IP00/IP54(传感器防护等级决定)电磁兼容:符合IEC61000,EN61000
